STM32LED灯交替闪烁

最新推荐文章于 2025-06-04 00:06:21 发布

原创最新推荐文章于 2025-06-04 00:06:21 发布 · 596 阅读

4 ·

CC 4.0 BY-SA版权

文章标签：

#stm32 #嵌入式硬件 #单片机

本文讲述了作者使用BRBRGG型号的LED灯遇到的问题，如何通过右键设置output并给LED分配lable，最终在main.c的while循环中控制RESET和SET以实现预期效果，虽然视频还在审核中，但提供了清晰的步骤指导。

我的变体是BRBRGG,要求R,G,B的时间分别为300，300，1000.

型号就是这一款，第一个问题就是找不到哪个对应哪个LED灯哈哈哈哈

好在后面找到了说明

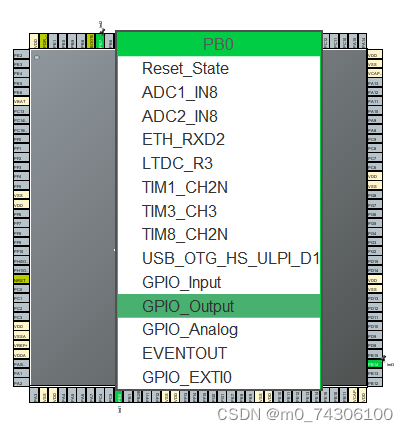

然后右键单击，选择output(以绿灯PB0为例)

然后给他们设置了lable

！！！记得把output level设置为high

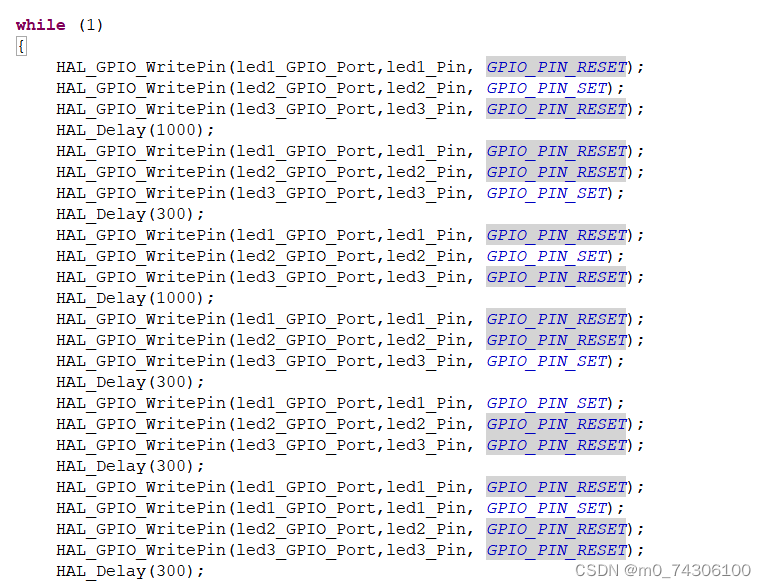

保存之后进入main.c,在while(1)内添加代码

RESET关闭，SET开启

最后结果就是这样的啦！

（视频还在审核中）
