文末有我笔记软件上的链接：有问题会实时更新

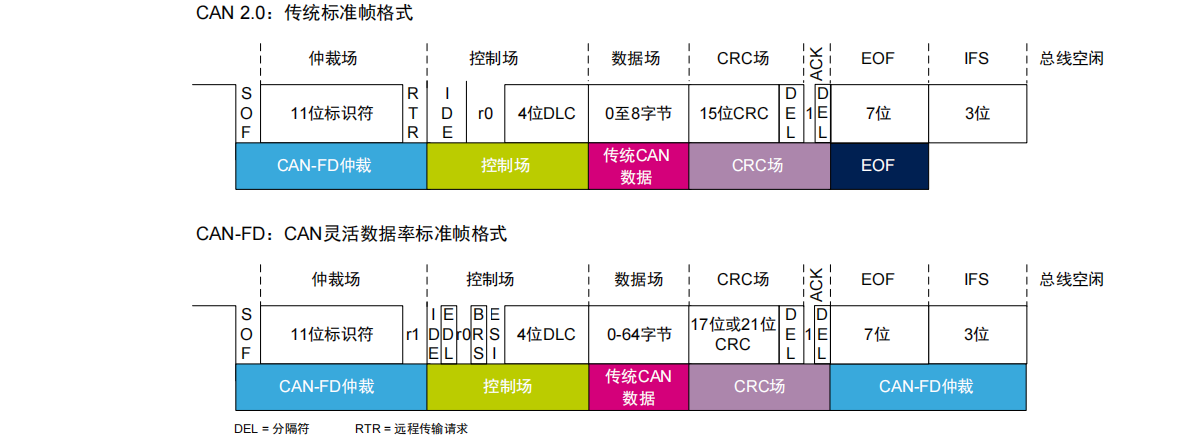

关于CAN与FDCAN：

目前来说在用的CAN主要分为 CAN2.0 和 CAN-FD 。

CAN2.0 数据帧一帧最大可以传输8字节，最高波特率为1000kbps。

CAN-FD 可以向下兼容 CAN2.0 。

CAN-FD最大的变化在于数据段，一帧最大可以传输64字节，并且数据段波特率可以和其他部分不一样，最大可以到8000kbps。

很多情况下称 CAN2.0 为 bxCAN 。

1. STM32 CAN Controller(CAN控制器)-CAN2.0/bxCAN外设原理介绍：

介绍STM32 CAN外设：

STM32CAN外设的硬件组成，运行原理，实现方式

参考资料：

42. CAN—通讯实验 — [野火]STM32库开发实战指南——基于野火霸道开发板文档

STM32H7 FDCAN兼容普通CAN使用基于CubeMX配置_stm32cubeide h7配置fdcan作为普通can-优快云博客

秀！靠这篇我竟然2天理解了CAN协议！实战STM32F4 CAN！_can协议的命令表怎么理解-优快云博客

STM32 CAN使用记录：bxCAN基础通讯_rtos stm32 can-优快云博客

关于STM32 CAN控制器说明：

STM32大多数型号均使用的是bxCAN这个IP核，该IP核工作非常稳定，以至于从STM32F1系列到STM32F7系列均使用此IP核。

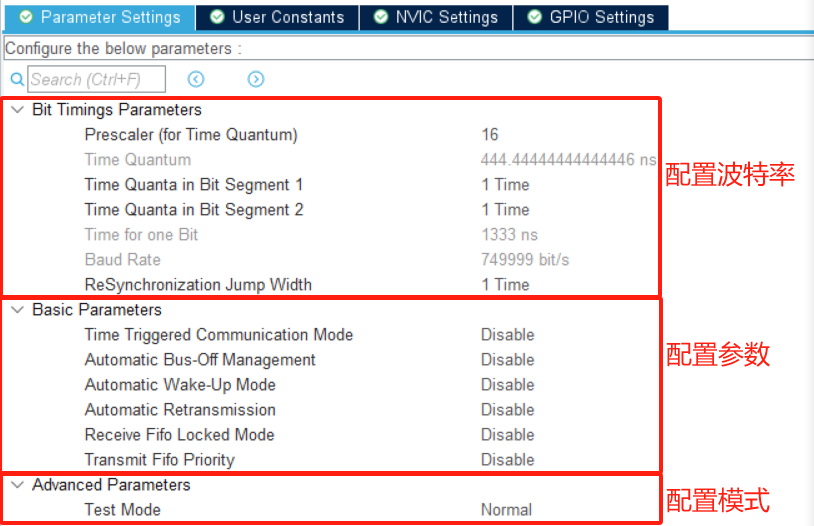

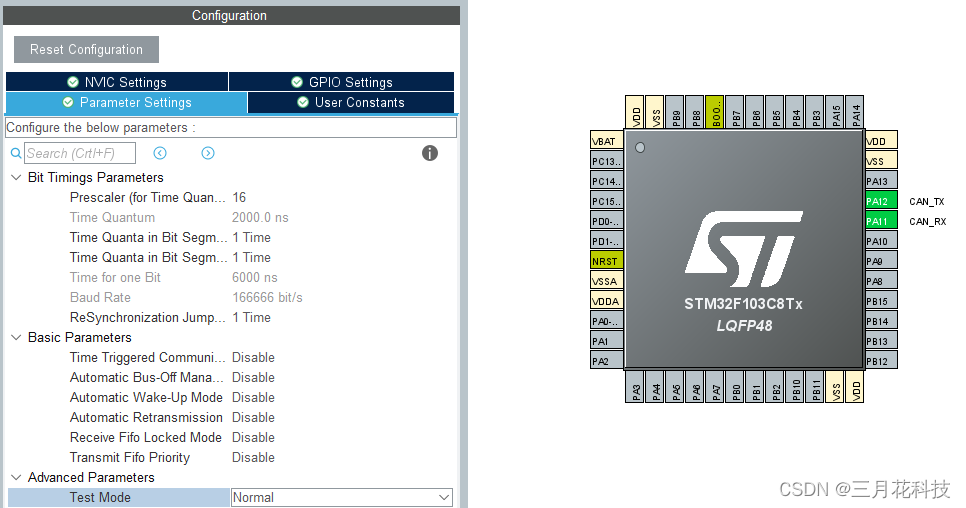

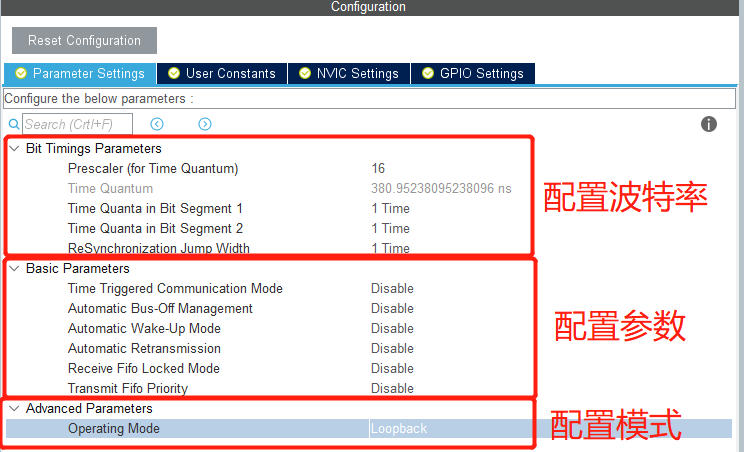

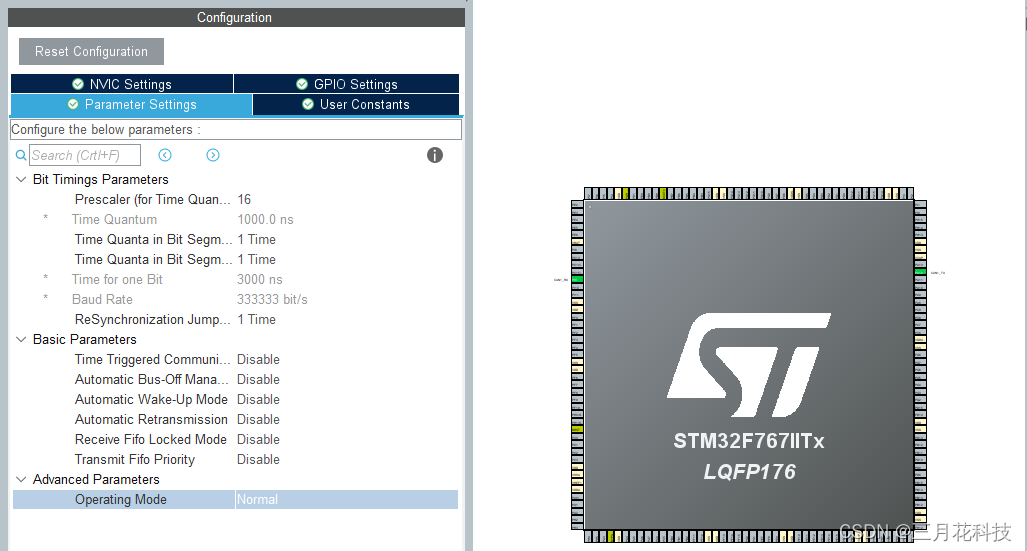

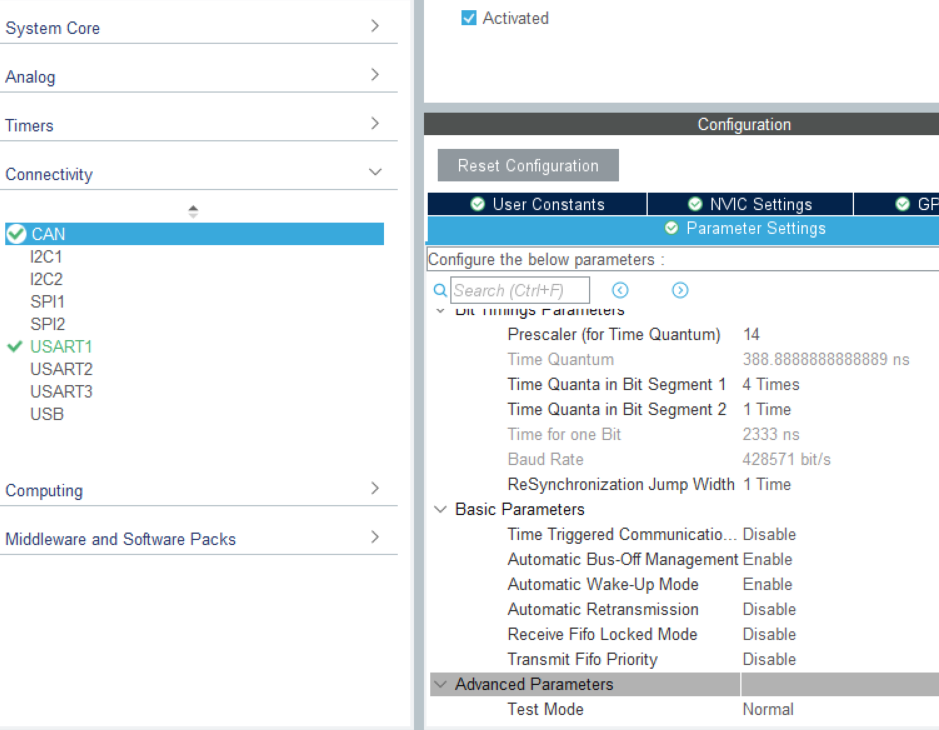

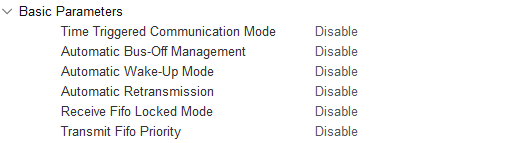

下列两张图分别为STM32F1C8Tx系列和STM32F767IITx的CAN配置界面。可以看到配置界面的选项完全相同。

bxCAN的配置例程非常多，应用广泛。FDCAN是2011年博世发布的改进版CAN，FDCAN的性能固然强悍，但是在实际项目中若是多个板之间通信的情况，难免需要让FDCAN兼容CAN通信。本文皆在介绍如何通过CubeMX配置FDCAN使之兼容CAN使用，并讨论和实践FIFO深度参数的实际作用。

1.1. CAN控制器 - 介绍：

STM32内置bxCAN外设 (Basic Extended CAN)（CAN控制器），支持CAN协议2.0A和2.0B标准

- 可以自动发送CAN报文和按照过滤器自动接收指定CAN报文，程序只需处理报文数据而无需关注总线的电平细节
- 可以自动地接收和发送 CAN 报文，支持使用标准ID 和扩展 ID 的报文；

波特率最高可达1兆位/秒 / 支持最高的通讯速率为 1Mb/s；

支持高速CAN

3个可配置优先级的发送邮箱

3个发送缓冲区，可存入3个待发送报文

（CAN控制器需要等待总线空闲再发送，但此时CPU写入多次，就要存多个发送邮箱）

- 发送报文的优先级可以使用软件控制，还可以记录发送的时间；

2个3级深度的接收FIFO

接收缓冲区：可缓存2*3个报文

- 可使用过滤功能只接收或不接收某些 ID 号的报文↓

14个过滤器组（互联型28个）

接收时过滤掉特定报文ID的报文，只接收想要的报文

STM32 CAN中特色功能：

- 时间触发通信
- 自动离线恢复
- 自动唤醒
- 禁止自动重传
- 接收FIFO溢出处理方式可配置
- 发送优先级可配置
- 双CAN模式

STM32CAN外设不支持使用 DMA 进行数据收发

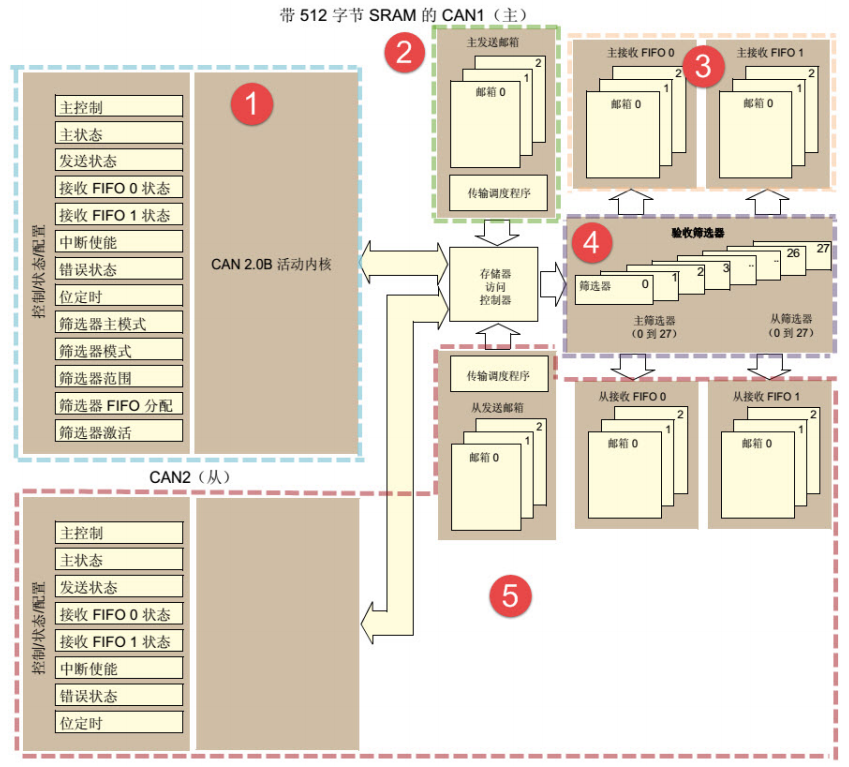

1.2. CAN控制器 - 结构框图：

STM32 的有两组 CAN 控制器，其中：

CAN1 是主设备，框图中的“存储访问控制器”是由 CAN1控制的
CAN2 无法直接访问存储区域

两者关系：

使用 CAN2 的时候必须使能 CAN1 外设的时钟
有CAN1和CAN2时，CAN2辅助CAN1工作，两者一起管理CAN总线

注意：

只有互联型设备才有CAN1和CAN2，一般只有CAN1；

只有CAN1的，框图中没有CAN2的部分

框图中主要包含 CAN 控制内核、发送邮箱、接收 FIFO 以及验收筛选器，下面对框图中的各个部分进行介绍。

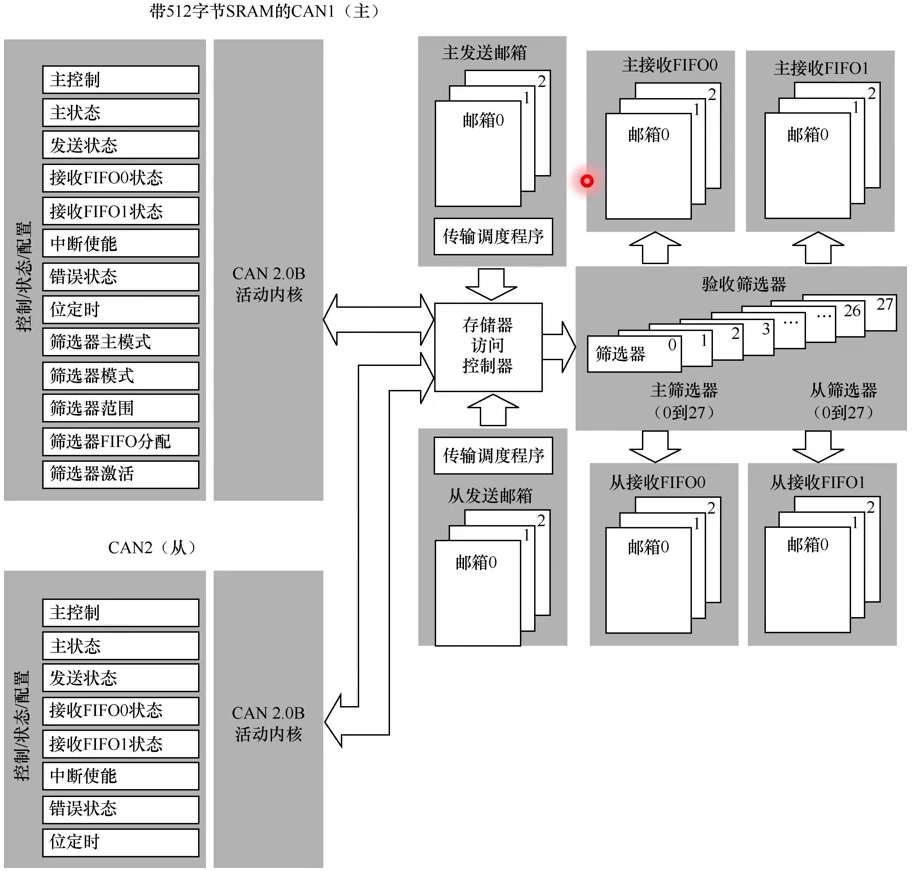

框架示意图如下：

STM32 的有两组 CAN 控制器，其中 CAN1 是主设备，框图中的“存储访问控制器”是由 CAN1控制的，CAN2 无法直接访问存储区域，所以使用 CAN2 的时候必须使能 CAN1 外设的时钟。框图中主要包含 CAN 控制内核、发送邮箱、接收 FIFO 以及验收筛选器，下面对框图中的各个部分进行介绍。

1.3. CAN控制器 - 控制内核（寄存器）【后面有时间再研究】：

CAN 控制内核包含了各种控制寄存器及状态寄存器，我们主要讲解其中的主控制寄存器 CAN_MCR 及位时序寄存器 CAN_BTR

参考：

秀！靠这篇我竟然2天理解了CAN协议！实战STM32F4 CAN！_can协议的命令表怎么理解-优快云博客

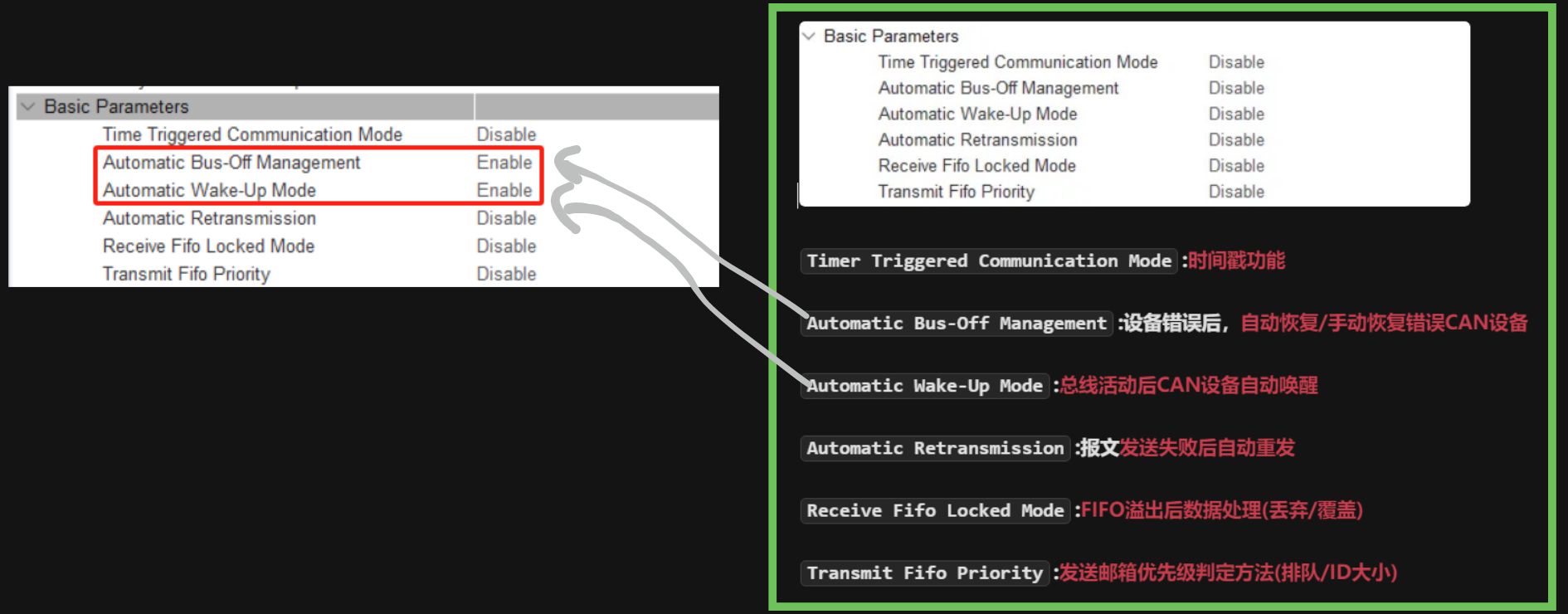

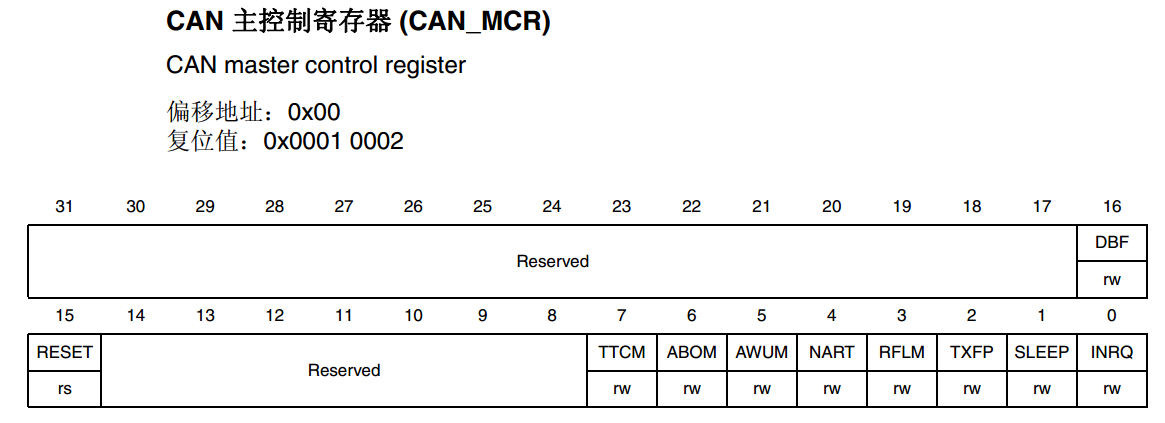

主控制寄存器 CAN_MCR

主控制寄存器 CAN_MCR 负责管理 CAN 的工作模式，它使用以下寄存器位实现控制。

(1) DBF 调试冻结功能

DBF(Debug freeze) 调试冻结，使用它可设置 CAN 处于工作状态或禁止收发的状态，禁止收发时仍可访问接收 FIFO 中的数据。这两种状态是当 STM32 芯片处于程序调试模式时才使用的，平时使用并不影响。

(2) TTCM 时间触发模式

TTCM(Time triggered communication mode) 时间触发模式，它用于配置 CAN 的时间触发通信模式，在此模式下，CAN 使用它内部定时器产生时间戳，并把它保存在CAN_RDTxR、CAN_TDTxR 寄存器中。内部定时器在每个 CAN 位时间累加，在接收和发送的帧起始位被采样，并生成时间戳。利用它可以实现 ISO 11898-4 CAN 标准的分时同步通信功能。

(3) ABOM 自动离线管理

ABOM (Automatic bus-off management) 自动离线管理，它用于设置是否使用自动离线管理功能。当节点检测到它发送错误或接收错误超过一定值时，会自动进入离线状态，在离线状态中， CAN 不能接收或发送报文。处于离线状态的时候，可以软件控制恢复或者直接使用这个自动离线管理功能，它会在适当的时候自动恢复。

(4) AWUM 自动唤醒

AWUM (Automatic bus-off management)，自动唤醒功能，CAN 外设可以使用软件进入低功耗的睡眠模式，如果使能了这个自动唤醒功能，当 CAN 检测到总线活动的时候，会自动唤醒。

(5) NART 自动重传

NART(No automatic retransmission) 报文自动重传功能，设置这个功能后，当报文发送失败时会自动重传至成功为止。若不使用这个功能，无论发送结果如何，消息只发送一次。

(6) RFLM 锁定模式

RFLM(Receive FIFO locked mode)FIFO 锁定模式，该功能用于锁定接收 FIFO 。锁定后，当接收 FIFO 溢出时，会丢弃下一个接收的报文。若不锁定，则下一个接收到的报文会覆盖原报文。

(7) TXFP 报文发送优先级的判定方法

TXFP(Transmit FIFO priority) 报文发送优先级的判定方法，当 CAN 外设的发送邮箱中有多个待发送报文时，本功能可以控制它是根据报文的 ID 优先级还是报文存进邮箱的顺序来发送。

其他寄存器（待补充）

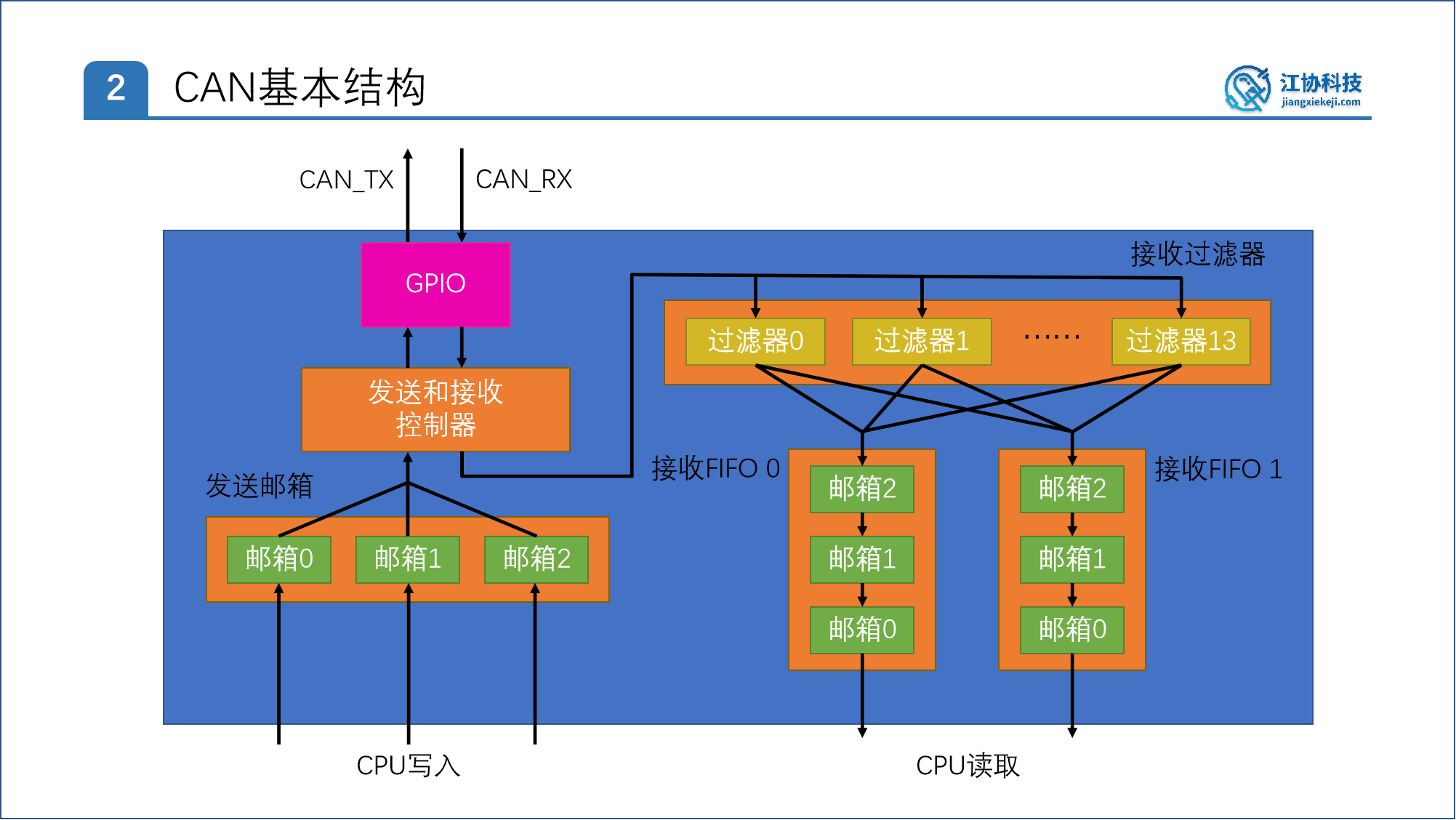

1.4. CAN控制器 - 基本结构：

1.4.1. 发送部分

可配置仲裁规则（发送优先级）

- 先来先占
- 按照ID大小

1.4.2. 接收部分

1.5. CAN控制器 - 发送流程：

1.5.1. 框图流程：

1.5.2. 寄存器流程：

基本流程：选择一个空置邮箱 → 写入报文 → 请求发送

其中一个发送邮箱的状态流程图：

发送邮箱状态：

基于不同寄存器真值表

空置状态：

TME = 1，其他看图

挂号状态：

- 当前邮箱数据准备完成，开始排队；
- 等到当前邮箱位最高优先级（仲裁规则），进入预定状态；

预定状态：

- 此时如果若有更高优先级（ID仲裁规则）邮箱出现，回到挂号状态；
- 当CAN总线为空闲（IDLE）状态，进入发送状态（发送报文）

发送状态：

- 发送完成，回到空置状态
- 发送失败，根据NART（禁止自动重传控制位）处理：

- - 0：重发，回到预定状态
  - 1：发送失败，回到空闲状态

寄存器介绍：

状态位：

RQCP：请求完成标志位
TXOK：发送成功标志位

- 1：发送成功

TME：发送邮箱空置状态标志位

- 1：当前邮箱为空置状态

配置位：

TXRQ：发送请求控制位

- 1：产生发送请求

ABRQ：中止发送控制位（手动改变该位，中止发送）

- 1：从预定/挂号

NART：禁止自动重传配置位

- 1：关闭自动重传，CAN报文只被发送1次，不管发送的结果如何（成功、出错或仲裁丢失）

直接回到空闲状态

- 0：自动重传，CAN硬件在发送报文失败时会一直自动重传直到发送成功

重发，回到预定状态

TXFP：发送优先级配置位

- 1：优先级由发送请求的顺序来决定，先请求的先发送
- 0：优先级由报文标识符来决定，标识符值小的先发送（标识符值相等时，邮箱号小的报文先发送）

其实就是报文ID越小优先级越高

1.6. CAN控制器 - 接收流程：

1.6.1. 框图流程：

1.6.2. 寄存器流程：

基本流程：接收到一个报文 → 匹配过滤器后进入FIFO 0或FIFO 1 → CPU读取

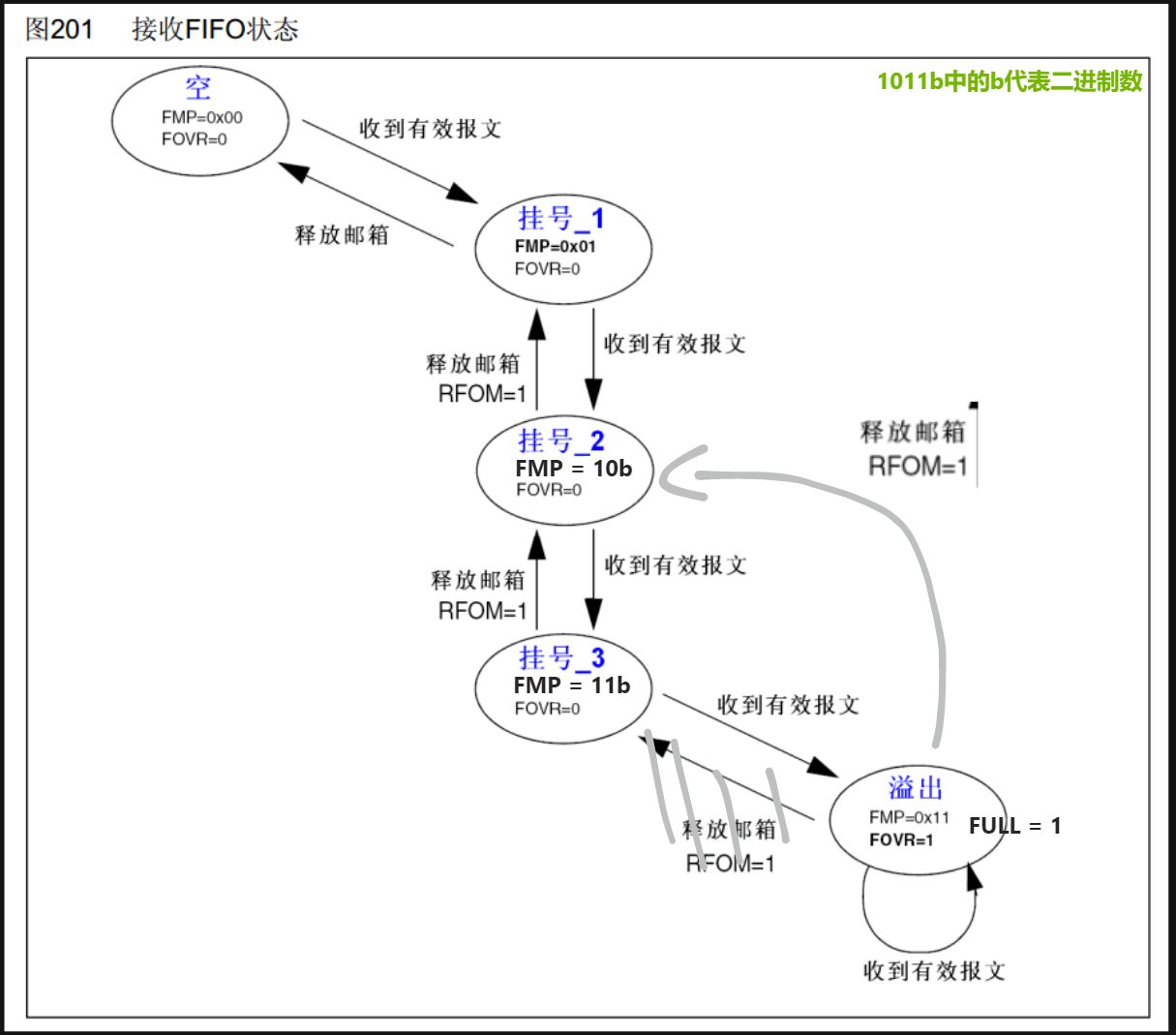

其中一个FIFO的状态流程图：

FIFO状态：

基于不同寄存器真值表

空状态：

FMP = 0x00

FOVR = 0，其他状态看图

挂号_n状态：按照当前排队报文个数的状态

- n = FMP寄存器值
- 收到有效报文，n++；读取一个报文-释放邮箱，n--

寄存器介绍：

状态位：

FMP：报文数目

- 0x01/01b：1个报文数
- 0x02/10b：2个报文数
- 0x03/11b：3个报文数

FOVR：FIFO溢出标志位

- 0：没有溢出

配置位：

RFLM：FIFO溢出处理策略配置位

- 1：接收FIFO锁定，FIFO溢出时，新收到的报文会被丢弃
- 0：禁用FIFO锁定，FIFO溢出时，FIFO中最后收到的报文被新报文覆盖

1.7. CAN控制器 - 接收过滤器 / 标识符（报文ID）过滤器：

14个接收过滤器

这里主要是讲解，怎么配置过滤器，才能过滤出我们关注的报文

CAN总线接收到的报文若符合过滤器中的配置，则是我们关注的报文；若不是则直接丢弃，不会被存储。

（0-13）每个过滤器所拥有的寄存器：

每个过滤器的核心

== 两个32位寄存器组成

== R1[31:0]和R2[31:0]

FSCx：位宽设置

选择工作模式的位宽

- 置0，16位
- 置1，32位

FBMx：模式设置

选择工作模式

- 置0，屏蔽模式
- 置1，列表模式

FFAx：关联设置

当前过滤器得到的报文去往哪个FIFO

- 置0，FIFO 0
- 置1，FIFO 1

FACTx：激活设置

使能当前过滤器（过滤器开关）

- 置0，禁用
- 置1，启用

过滤器 - 基础工作模式介绍：

注意：

每个过滤器 == 两个32位寄存器（R1+R2）

过滤器中的过滤 == 目标，过滤ID ==目标ID

屏蔽模式：部分匹配ID机制，给ID特征，符合的即可

例如：

温湿度模块(100个)，需要在总线上传输100个温度数与100个湿度数据（200个报文ID）

温度报文（ID格式符合0x10x）湿度报文（ID格式符合0x20x）

0x101 - 第一个模块温度数据 0x201 - 第一个模块湿度数据

0x102 - 第二个模块温度数据 0x202 - 第二个模块湿度数据

列表模式：完全匹配ID机制，给具体ID名单

例如：

0x121,0x221，即只要这两个ID的报文数据；其他都不要

（位宽）32位和16位区别：

- 32位可存扩展/标准ID格式
- 16位只能存标准ID格式

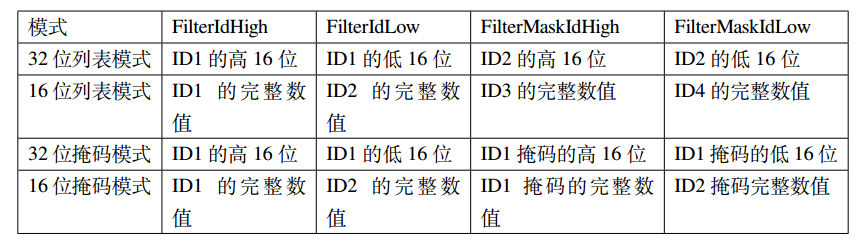

每个过滤器的四种工作模式：

32位屏蔽模式：

- 最大目标ID数：最多过滤两个（标准/扩展）ID

32位列表模式：

最简单直接

- 适用：既存在标准/扩展ID，或者，都为扩展ID的情况
- 组成：两个32位过滤器
- 最大目标ID数：最多过滤两个（标准/扩展）ID

16位屏蔽模式：

16位列表模式：

32位列表模式下，如果只过滤标准ID格式（14位），那将浪费另外2*18位空间

- 适用：只过滤标准ID的情况
- 组成：四个16位过滤器
- 最大目标ID数：最多过滤四个标准ID

注意：写入寄存器记得<<xxx位

过滤器配置实例

总线上存在的ID	想要接收的ID	过滤器模式	R1[31:0]配置值	R2[31:0]配置值
0x123, 0x234, 0x345, 0x456, 0x567, 0x678	0x234, 0x345, 0x567	16位/列表	ID: R1[15:0]=0x234<<5 ID: R1[31:16]=0x345<<5	ID: R2[15:0]=0x567<<5 ID: R2[31:16]=0x000<<5
0x100~0x1FF, 0x200~0x2FF, 0x310~0x31F, 0x320~0x32F	0x200~0x2FF, 0x320~0x32F	16位/屏蔽	ID: R1[15:0]=0x200<<5 Mask: R1[31:16]= (0x700<<5)\|0x10\|0x8	ID: R2[15:0]=0x320<<5 Mask: R2[31:16]= (0x7F0<<5)\|0x10\|0x8
0x123, 0x234, 0x345, 0x456, 0x12345678, 0x0789ABCD	0x123, 0x12345678	32位/列表	ID: R1[31:0]=0x123<<21	ID: R2[31:0]=(0x12345678<<3)\|0x4
0x12345600~0x123456FF, 0x0789AB00~0x0789ABFF	0x12345600~0x123456FF 0x12345600 = 00010010001101000101011000000 000	32位/屏蔽	ID: R1[31:0]=(0x12345600<<3)\|0x4 00010010001101000101011000000 000 + 扩展格式100 = 00010010001101000101011000000 100	Mask: R2[31:0]=(0x1FFFFF00<<3)\|0x4\|0x2 00011111111111111111111100000 000 + 必须是扩展ID 100 + 必须是数据帧 010 = 00011111111111111111111100000 110
任意ID	只要遥控帧	32位/屏蔽	ID: R1[31:0]=0x2	Mask: R2[31:0]=0x2
任意ID	所有帧	32位/屏蔽	ID: R1[31:0]=随意	Mask: R2[31:0]=0

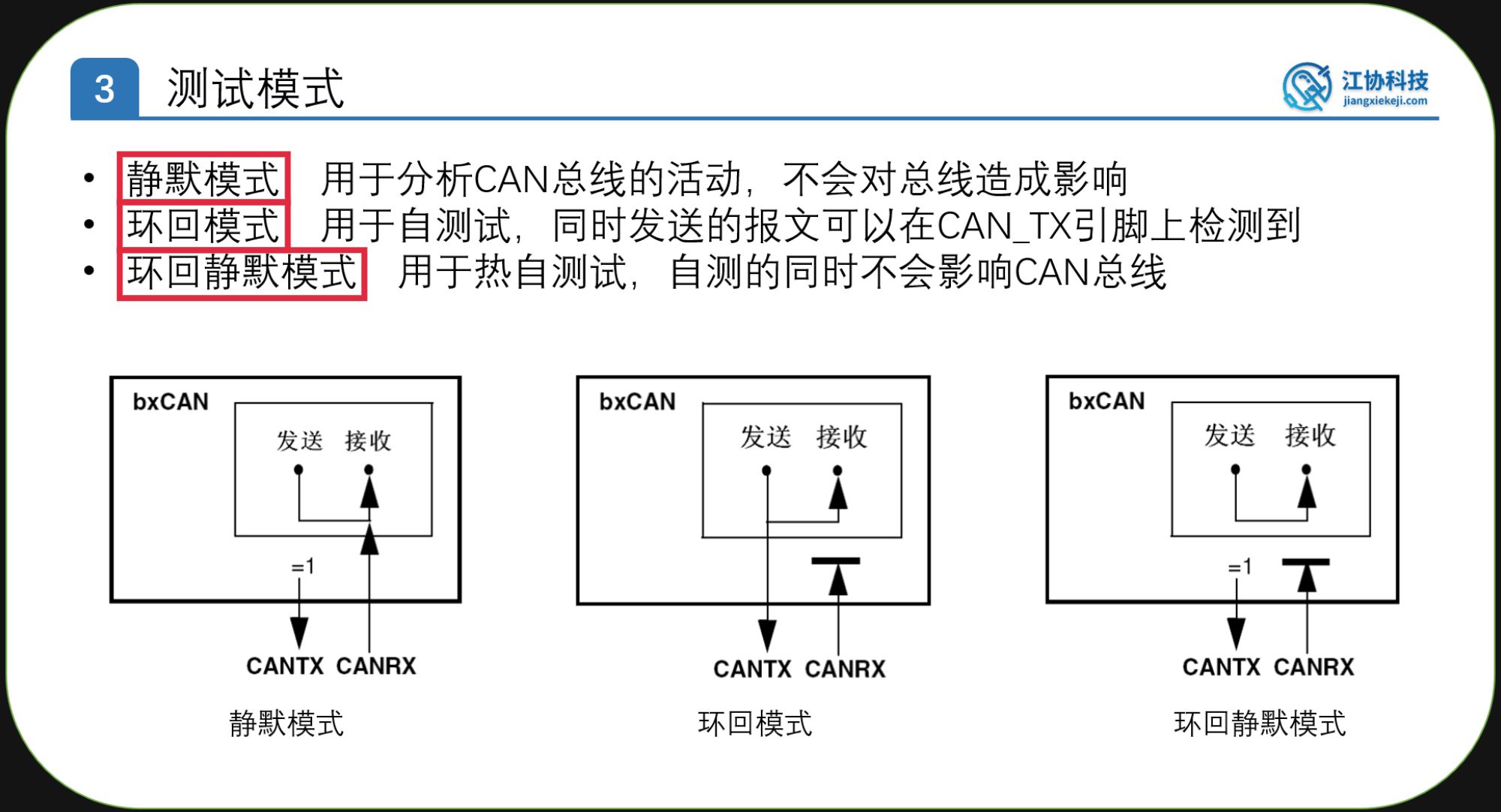

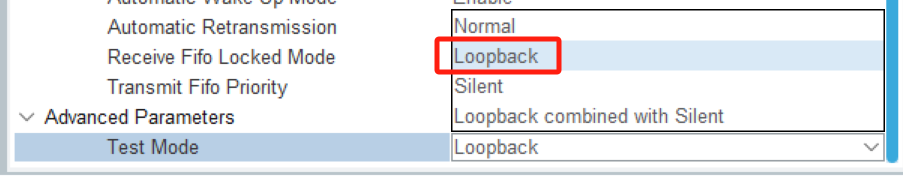

1.8. CAN控制器 - 测试模式(非正常工作模式)：

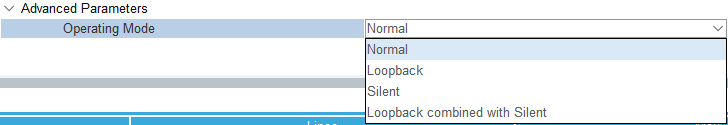

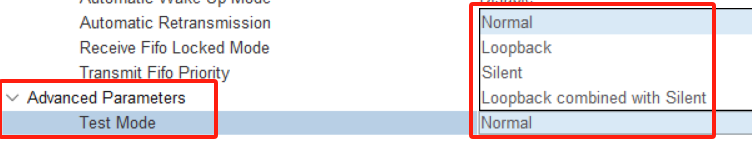

通过代码实现【软件控制】bxCAN工作模式为测试模式

静默模式
环回模式
环回静默模式

1.9. CAN控制器 - 工作模式：

软件与硬件共同控制bxCAN外设的工作模式

初始化模式
正常模式
睡眠模式

唤醒措施 - 配置寄存器：

AWUM：1，自动唤醒；0，手动唤醒(软件)

其他寄存器介绍：

INRQ：请求进入初始化
...

1.10. CAN控制器 - 位时序特性(时序/波特率/位时间计算)：

32 CAN外设中的位时序有些区别于CAN协议的位时序，特此补充

CAN协议中的位时序

STM32 CAN控制器外设中的位时序

CAN协议 - 位时序

SS
PTS
PBS1
PBS2

32 CAN - 位时序：

SS(SYNC_SEG)
BS1【与CAN协议的唯一区别】

==CAN协议位时序的PTS+PBS1

因为考虑到PTS与PBS1之间没有操作，32直接合并时间段

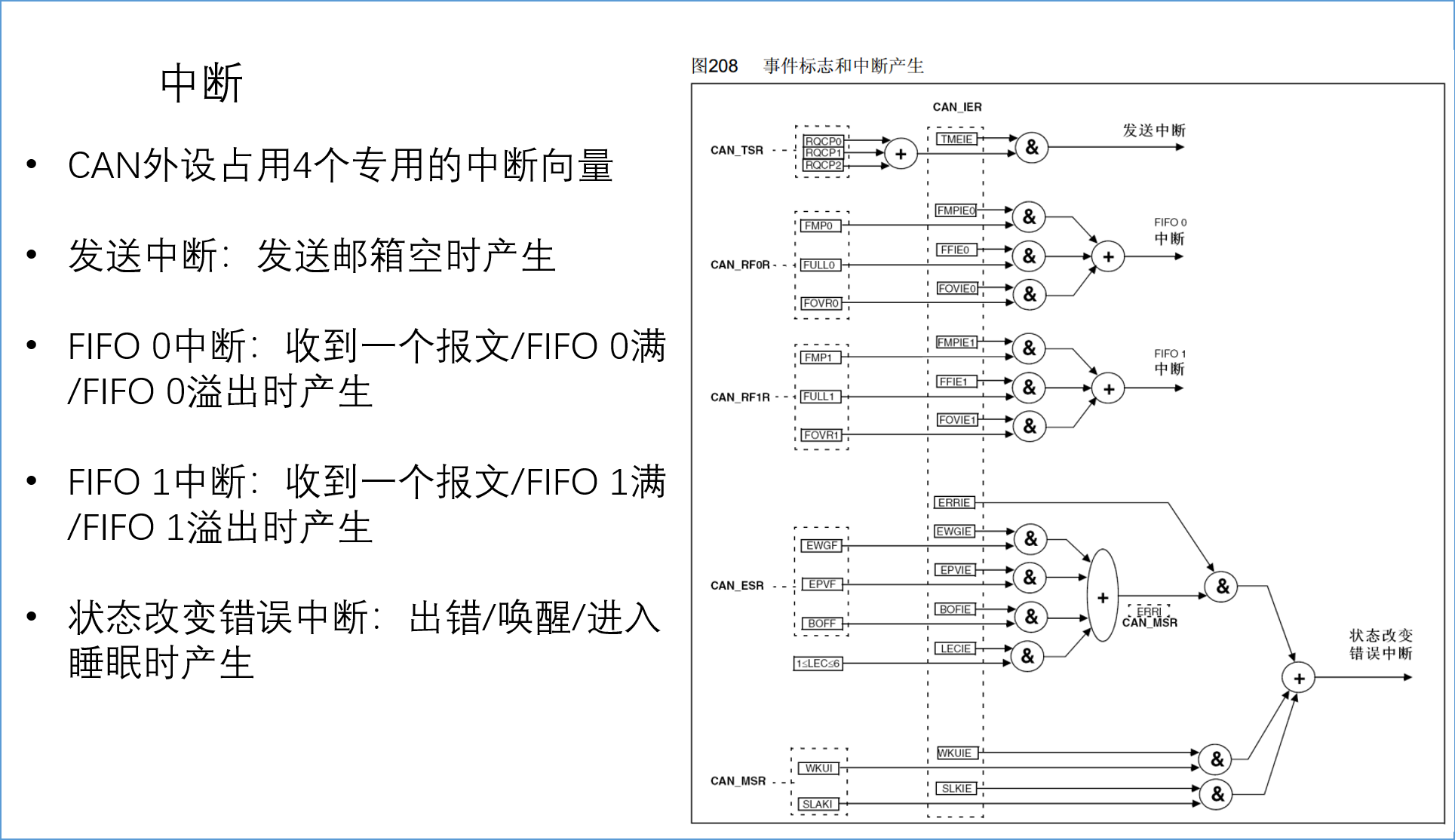

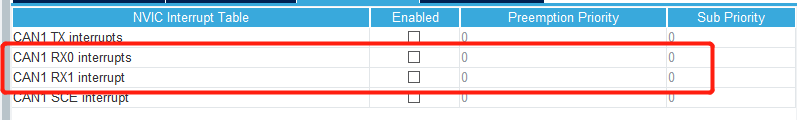

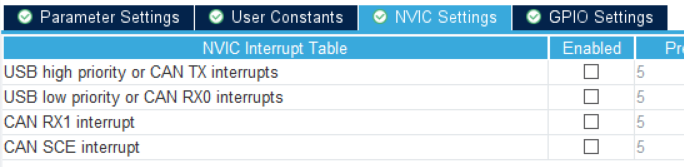

1.11. CAN控制器 - 中断：

STM32 CAN外设中断向量共有四个：

发送中断
FIFO 0接收/溢出中断
FIFO 1接收/溢出中断
状态改变错误中断

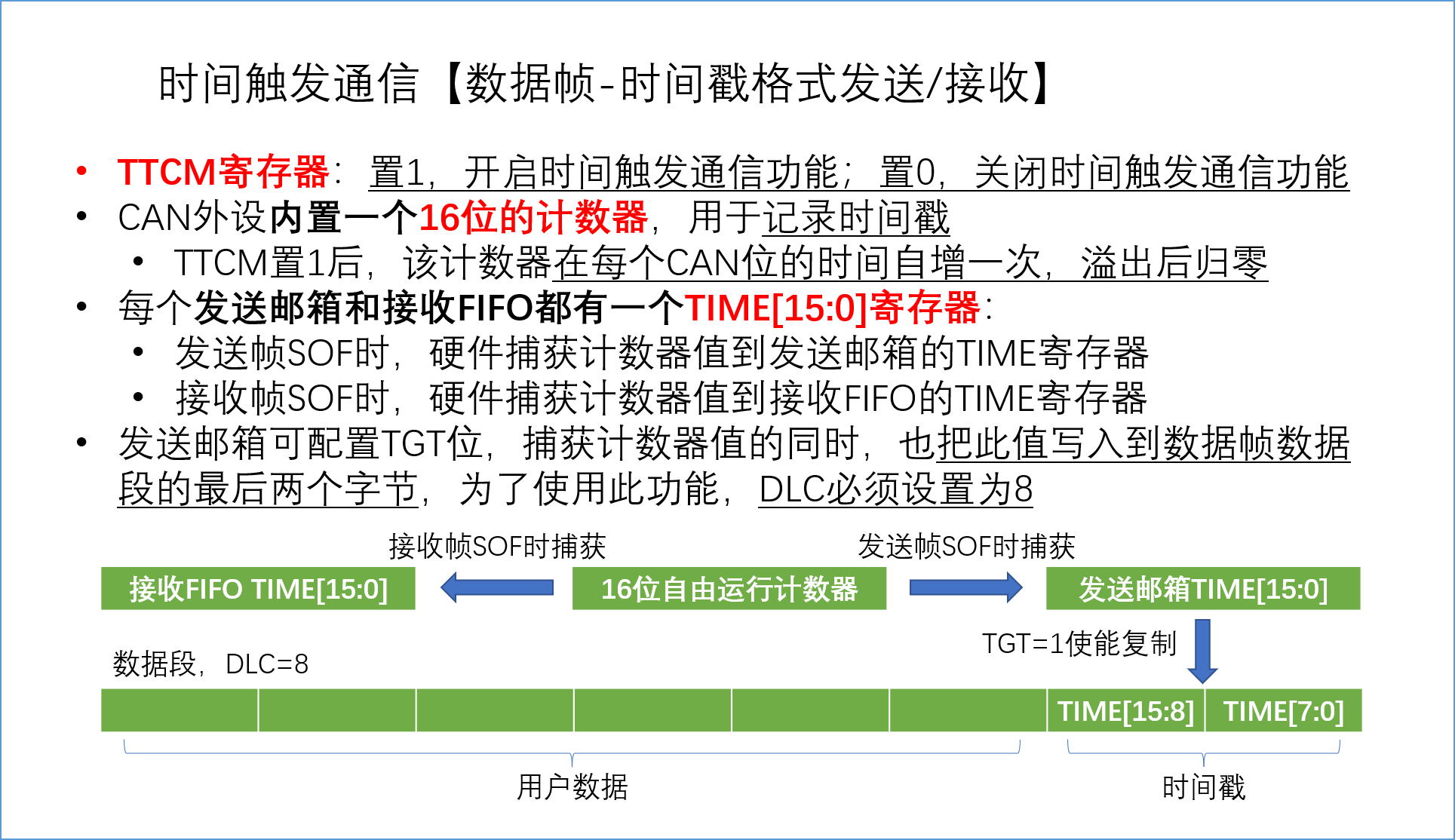

1.12. CAN控制器 - 时间触发通信：

同步时间戳——扩展功能

实现：数据帧-时间戳的发送和接收
功能：广播时间戳到总线上，各设备接收后，分析时间戳，方便各设备的CAN时序管理【同步CAN设备时间戳】
相关寄存器：

- TTCM：使能时间触发通信功能
- CAN外设内置一个16位计数器：记录时间戳
- TIME[15:0]：

- - 发送时捕获“记录时间戳寄存器”的值，写到

- - - TIME寄存器
    - 数据帧数据段的最后两个字节（必须是第7、8位，所以DLC=8）

- - 接收时捕获“记录时间戳寄存器”的值，写到接收FIFO的TIME寄存器

接收FIFO的TIME寄存器，可能会与“记录时间戳寄存器”的值比对，优化当前CAN时序/时间戳

1.13. CAN控制器 - 错误处理和离线恢复：

32CAN外设的错误处理与 CAN协议的定义有些不同

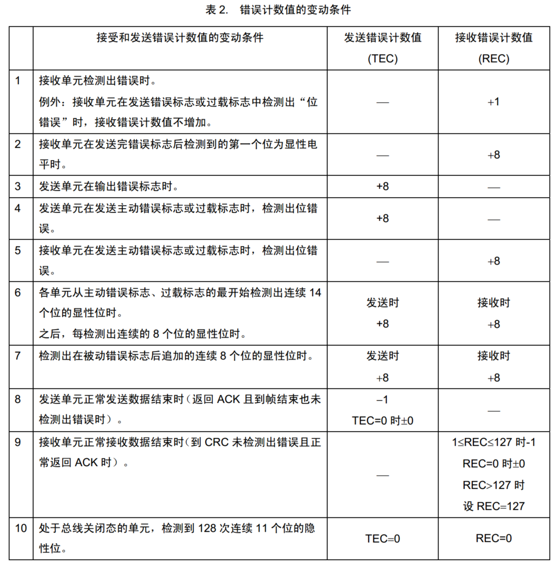

CAN协议中的错误处理

STM32 CAN控制器外设中的错误处理

错误计数器

32中设计的特殊功能【区别之处】

ABOM寄存器：

- 置1，开启离线自动恢复

- - 进入离线状态后，就自动开启恢复过程

- 置0，关闭离线自动恢复

- - 软件必须先请求进入然后再退出初始化模式

IRQN置1再清0

- - 随后恢复过程才被开启

此时，再检测128此11个隐性(电平1)位，才重新开启CAN设备

2. STM32 CAN Controller(CAN控制器)-CAN2.0/bxCAN外设开发：

参考资料统一写在原理部分

2.1. STM32不同系列的CAN资源：

芯片型号	CAN外设资源
STM32F103C8T6	CAN1
STM32F407ZET6
STM32H7VGT6

2.2. STM32中的CAN硬件部分：

主要是接线

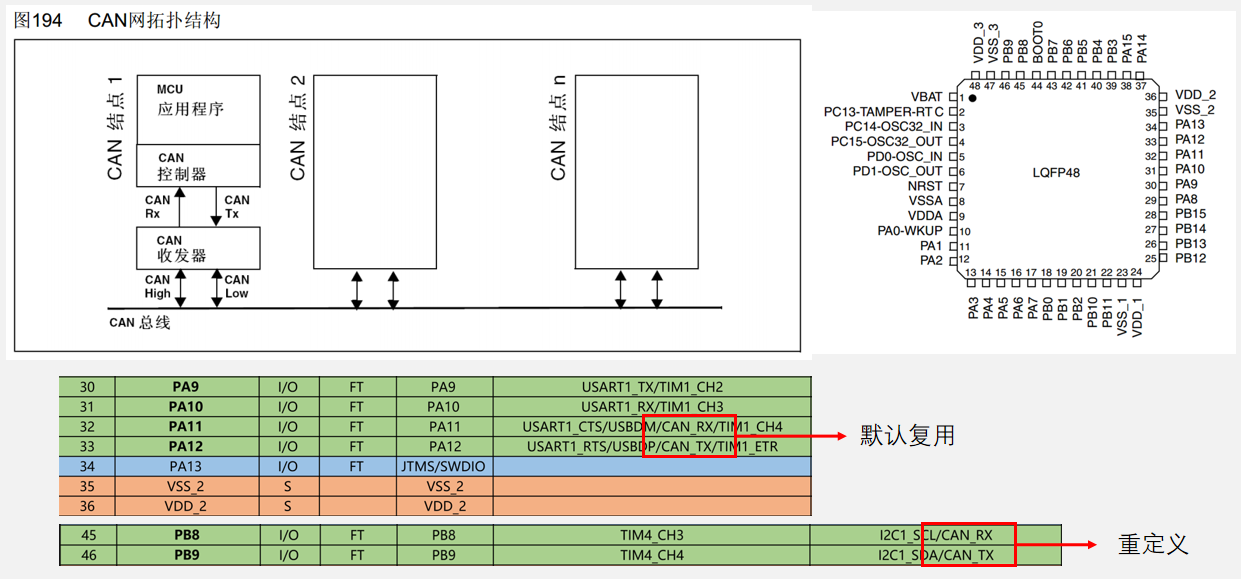

2.2.1. CAN网拓扑结构：

CAN设备挂载到总线上

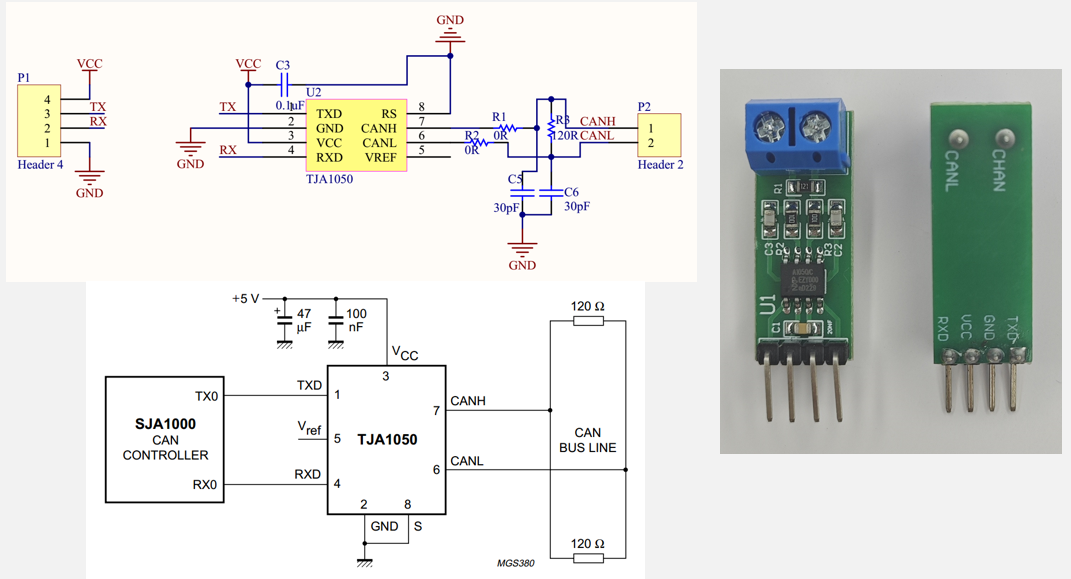

2.2.2. CAN收发器电路：

STM32-CAN连接外围电路部分：

CAN控制器与CAN电平转换芯片接线

TXD-TXD

RXD-RXD

其他都一样

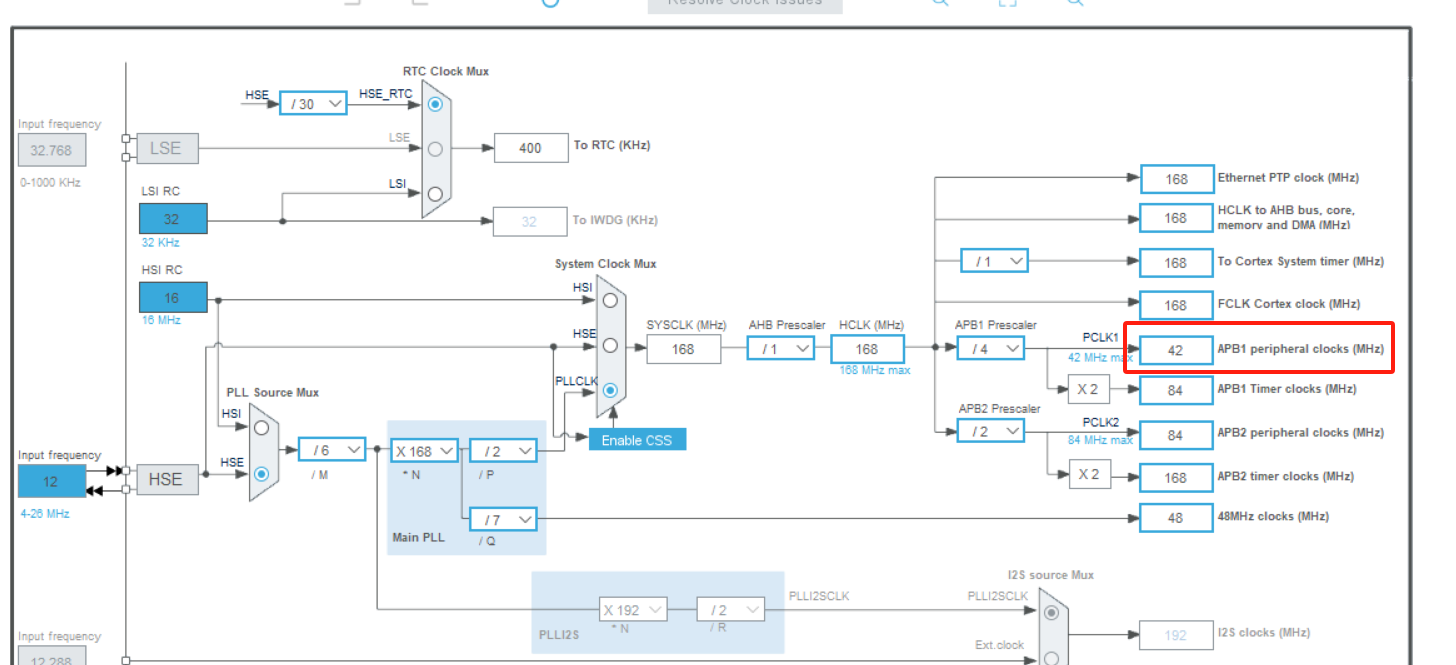

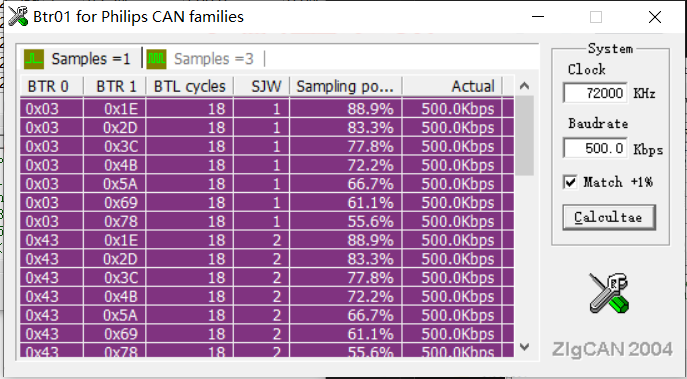

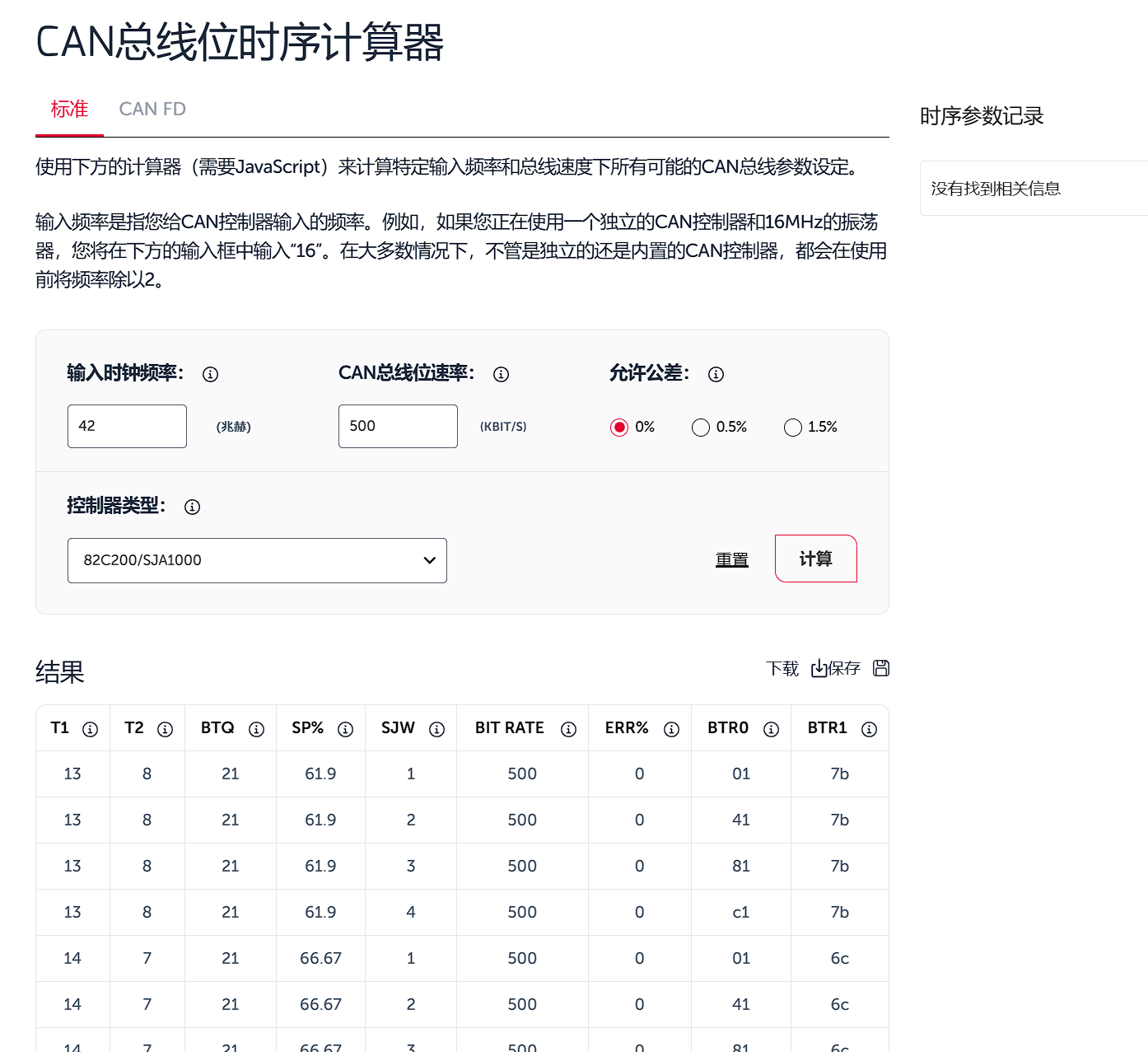

2.3. STM32的CAN/FDCAN波特率计算器使用：

STM32CAN通信波特率计算器:STM32 CAN通信波特率计算器欢迎使用STM32 CAN通信波特率计算器！本资源文件旨在帮助开发者快速计算和理解STM32微控制器在CAN通信中的波特率设置 - GitCode

【完整资料包】CAN分析仪资料20240911.rar - 珠海创芯科技

CAN FD位时序计算器|计算建立可靠CAN总线系统所需的总线时序参数

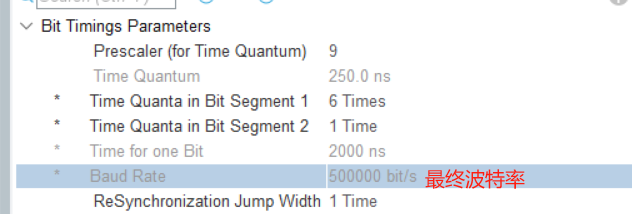

目的是得到BS1,BS2,分频系数(Prescaler)，手动配置波特率和采集点位置

注意：计算出来的波特率配置参数不唯一！！！可能存在很多组

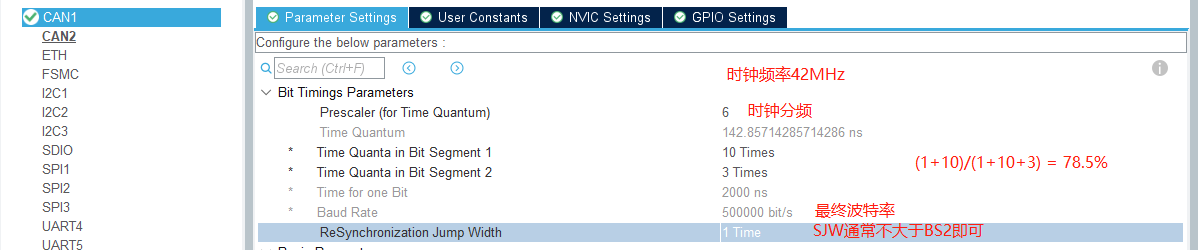

2.3.1. 常用CAN波特率配置项

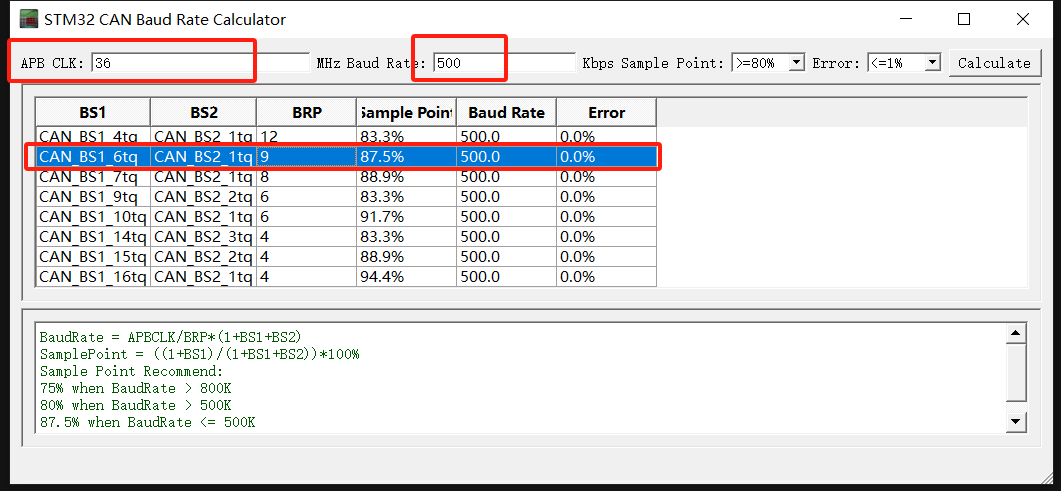

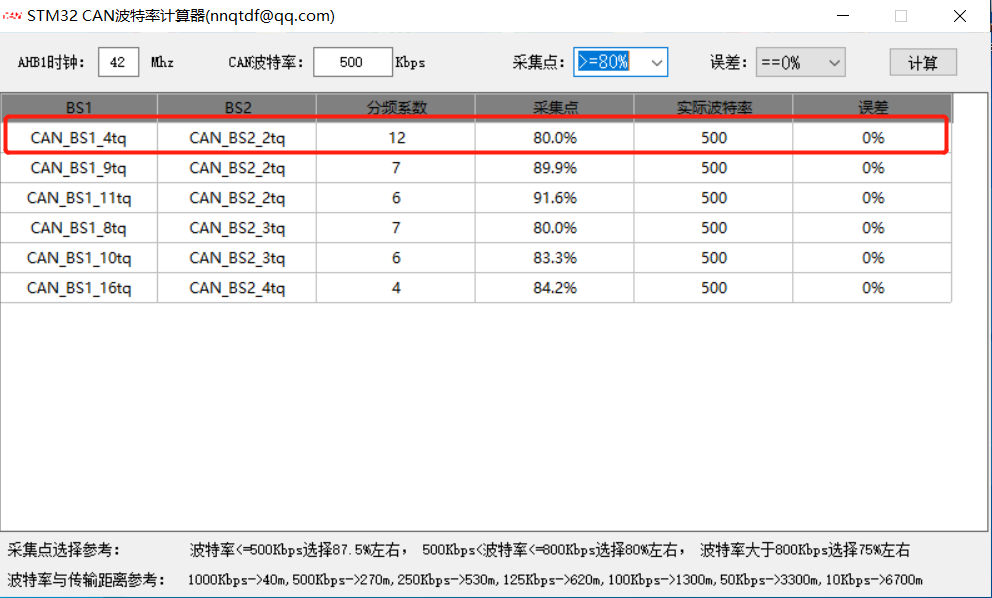

2.3.2. 使用方法：

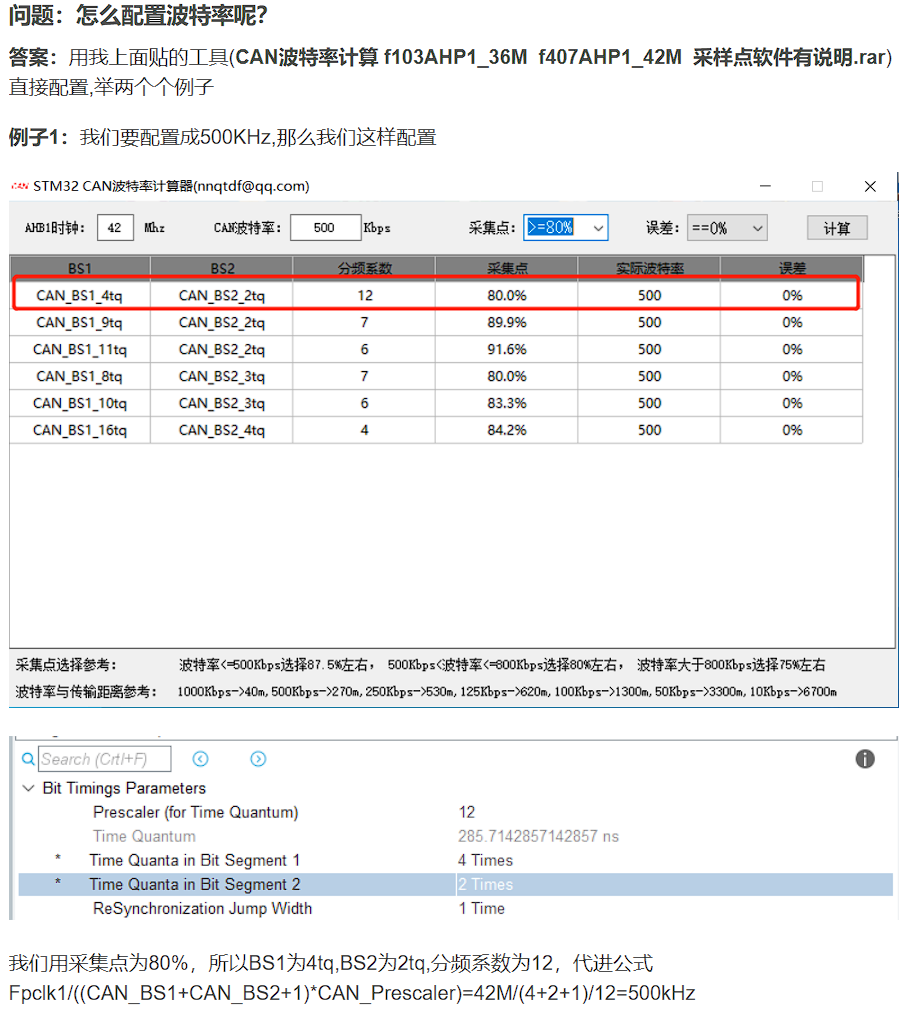

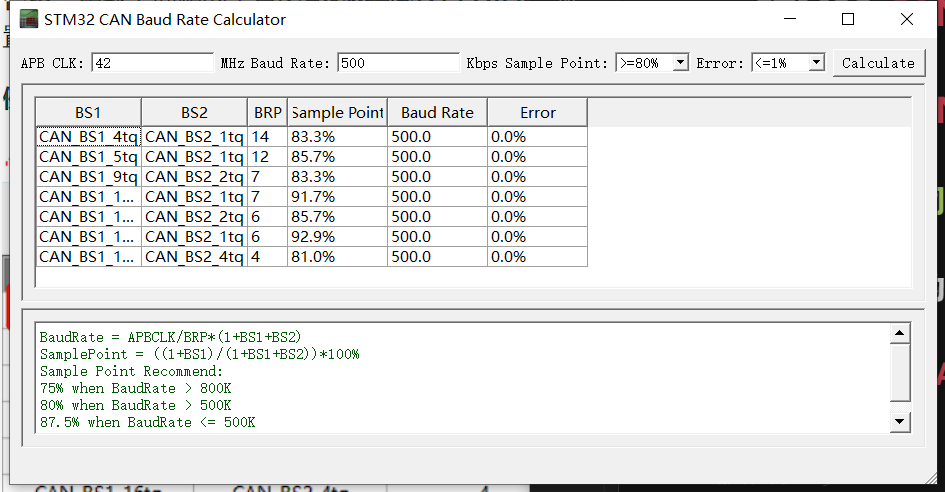

例子1：

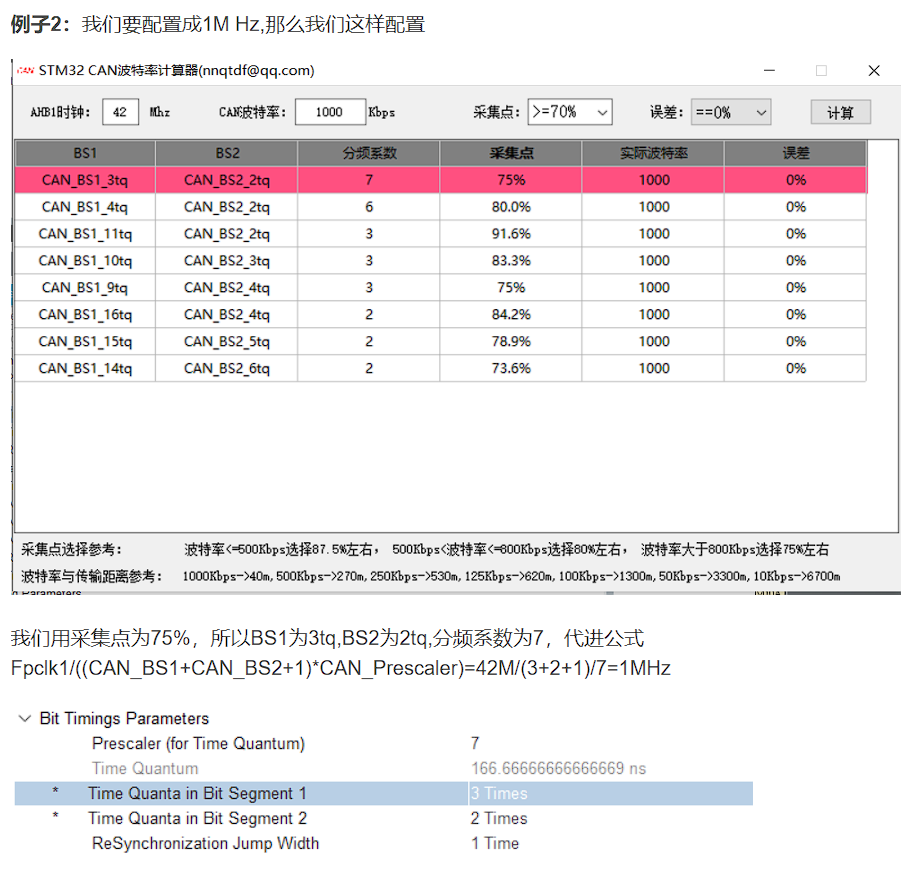

例子2：

2.4. 基于标准库 - 开发CAN外设：

可参考江协科技

2.5. 基于HAL库 - 开发CAN外设：

秀！靠这篇我竟然2天理解了CAN协议！实战STM32F4 CAN！_程序获取 can协议所有id-优快云博客

STM32（HAL）——CAN通信_stm32 hal can-优快云博客

STM32 HAL库 CAN2.0配置_hal库配置can口通讯-优快云博客

42. CAN—通讯实验 — [野火]STM32库开发实战指南——基于野火霸道开发板文档

STM32HAL库学习——CAN笔记_stm32 hal can-优快云博客

2.5.1. CAN的库分析：

注意：

使用HAL库开发CAN时，旧版本的库与最新的库还是差异挺大的！
从 STM32 的 CAN 外设我们了解到它的功能非常多，控制涉及的寄存器也非常丰富，而使用STM32 HAL 库提供的各种结构体及库函数可以简化这些控制过程。
跟其它外设一样，STM32HAL 库提供了 CAN 初始化结构体及初始化函数来控制 CAN 的工作方式，提供了收发报文使用的结构体及收发函数，还有配置控制筛选器模式及 ID 的结构体。这些内容都定义在库文件“STM32F4xx_hal_can.h”及“STM32F4xx_hal_can.c”中，编程时我们可以结合这两个文件内的注释使用或参考库帮助文档。

宏定义分析：

/* Exported constants --------------------------------------------------------*/

/** @defgroup CAN_Exported_Constants CAN Exported Constants
  * @{
  */

/** @defgroup CAN_Error_Code CAN Error Code
  * @{
  */
#define HAL_CAN_ERROR_NONE            (0x00000000U)  /*!< No error                                             */
#define HAL_CAN_ERROR_EWG             (0x00000001U)  /*!< Protocol Error Warning                               */
#define HAL_CAN_ERROR_EPV             (0x00000002U)  /*!< Error Passive                                        */
#define HAL_CAN_ERROR_BOF             (0x00000004U)  /*!< Bus-off error                                        */
#define HAL_CAN_ERROR_STF             (0x00000008U)  /*!< Stuff error                                          */
#define HAL_CAN_ERROR_FOR             (0x00000010U)  /*!< Form error                                           */
#define HAL_CAN_ERROR_ACK             (0x00000020U)  /*!< Acknowledgment error                                 */
#define HAL_CAN_ERROR_BR              (0x00000040U)  /*!< Bit recessive error                                  */
#define HAL_CAN_ERROR_BD              (0x00000080U)  /*!< Bit dominant error                                   */
#define HAL_CAN_ERROR_CRC             (0x00000100U)  /*!< CRC error                                            */
#define HAL_CAN_ERROR_RX_FOV0         (0x00000200U)  /*!< Rx FIFO0 overrun error                               */
#define HAL_CAN_ERROR_RX_FOV1         (0x00000400U)  /*!< Rx FIFO1 overrun error                               */
#define HAL_CAN_ERROR_TX_ALST0        (0x00000800U)  /*!< TxMailbox 0 transmit failure due to arbitration lost */
#define HAL_CAN_ERROR_TX_TERR0        (0x00001000U)  /*!< TxMailbox 0 transmit failure due to transmit error   */
#define HAL_CAN_ERROR_TX_ALST1        (0x00002000U)  /*!< TxMailbox 1 transmit failure due to arbitration lost */
#define HAL_CAN_ERROR_TX_TERR1        (0x00004000U)  /*!< TxMailbox 1 transmit failure due to transmit error   */
#define HAL_CAN_ERROR_TX_ALST2        (0x00008000U)  /*!< TxMailbox 2 transmit failure due to arbitration lost */
#define HAL_CAN_ERROR_TX_TERR2        (0x00010000U)  /*!< TxMailbox 2 transmit failure due to transmit error   */
#define HAL_CAN_ERROR_TIMEOUT         (0x00020000U)  /*!< Timeout error                                        */
#define HAL_CAN_ERROR_NOT_INITIALIZED (0x00040000U)  /*!< Peripheral not initialized                           */
#define HAL_CAN_ERROR_NOT_READY       (0x00080000U)  /*!< Peripheral not ready                                 */
#define HAL_CAN_ERROR_NOT_STARTED     (0x00100000U)  /*!< Peripheral not started                               */
#define HAL_CAN_ERROR_PARAM           (0x00200000U)  /*!< Parameter error                                      */

#if USE_HAL_CAN_REGISTER_CALLBACKS == 1
#define HAL_CAN_ERROR_INVALID_CALLBACK (0x00400000U) /*!< Invalid Callback error                               */
#endif /* USE_HAL_CAN_REGISTER_CALLBACKS */
#define HAL_CAN_ERROR_INTERNAL        (0x00800000U)  /*!< Internal error                                       */

/**
  * @}
  */

/** @defgroup CAN_InitStatus CAN InitStatus
  * @{
  */
#define CAN_INITSTATUS_FAILED       (0x00000000U)  /*!< CAN initialization failed */
#define CAN_INITSTATUS_SUCCESS      (0x00000001U)  /*!< CAN initialization OK     */
/**
  * @}
  */

/** @defgroup CAN_operating_mode CAN Operating Mode
  * @{
  */
#define CAN_MODE_NORMAL             (0x00000000U)                              /*!< Normal mode   */
#define CAN_MODE_LOOPBACK           ((uint32_t)CAN_BTR_LBKM)                   /*!< Loopback mode */
#define CAN_MODE_SILENT             ((uint32_t)CAN_BTR_SILM)                   /*!< Silent mode   */
#define CAN_MODE_SILENT_LOOPBACK    ((uint32_t)(CAN_BTR_LBKM | CAN_BTR_SILM))  /*!< Loopback combined with
                                                                                    silent mode   */
/**
  * @}
  */


/** @defgroup CAN_synchronisation_jump_width CAN Synchronization Jump Width
  * @{
  */
#define CAN_SJW_1TQ                 (0x00000000U)              /*!< 1 time quantum */
#define CAN_SJW_2TQ                 ((uint32_t)CAN_BTR_SJW_0)  /*!< 2 time quantum */
#define CAN_SJW_3TQ                 ((uint32_t)CAN_BTR_SJW_1)  /*!< 3 time quantum */
#define CAN_SJW_4TQ                 ((uint32_t)CAN_BTR_SJW)    /*!< 4 time quantum */
/**
  * @}
  */

/** @defgroup CAN_time_quantum_in_bit_segment_1 CAN Time Quantum in Bit Segment 1
  * @{
  */
#define CAN_BS1_1TQ                 (0x00000000U)                                                /*!< 1 time quantum  */
#define CAN_BS1_2TQ                 ((uint32_t)CAN_BTR_TS1_0)                                    /*!< 2 time quantum  */
#define CAN_BS1_3TQ                 ((uint32_t)CAN_BTR_TS1_1)                                    /*!< 3 time quantum  */
#define CAN_BS1_4TQ                 ((uint32_t)(CAN_BTR_TS1_1 | CAN_BTR_TS1_0))                  /*!< 4 time quantum  */
#define CAN_BS1_5TQ                 ((uint32_t)CAN_BTR_TS1_2)                                    /*!< 5 time quantum  */
#define CAN_BS1_6TQ                 ((uint32_t)(CAN_BTR_TS1_2 | CAN_BTR_TS1_0))                  /*!< 6 time quantum  */
#define CAN_BS1_7TQ                 ((uint32_t)(CAN_BTR_TS1_2 | CAN_BTR_TS1_1))                  /*!< 7 time quantum  */
#define CAN_BS1_8TQ                 ((uint32_t)(CAN_BTR_TS1_2 | CAN_BTR_TS1_1 | CAN_BTR_TS1_0))  /*!< 8 time quantum  */
#define CAN_BS1_9TQ                 ((uint32_t)CAN_BTR_TS1_3)                                    /*!< 9 time quantum  */
#define CAN_BS1_10TQ                ((uint32_t)(CAN_BTR_TS1_3 | CAN_BTR_TS1_0))                  /*!< 10 time quantum */
#define CAN_BS1_11TQ                ((uint32_t)(CAN_BTR_TS1_3 | CAN_BTR_TS1_1))                  /*!< 11 time quantum */
#define CAN_BS1_12TQ                ((uint32_t)(CAN_BTR_TS1_3 | CAN_BTR_TS1_1 | CAN_BTR_TS1_0))  /*!< 12 time quantum */
#define CAN_BS1_13TQ                ((uint32_t)(CAN_BTR_TS1_3 | CAN_BTR_TS1_2))                  /*!< 13 time quantum */
#define CAN_BS1_14TQ                ((uint32_t)(CAN_BTR_TS1_3 | CAN_BTR_TS1_2 | CAN_BTR_TS1_0))  /*!< 14 time quantum */
#define CAN_BS1_15TQ                ((uint32_t)(CAN_BTR_TS1_3 | CAN_BTR_TS1_2 | CAN_BTR_TS1_1))  /*!< 15 time quantum */
#define CAN_BS1_16TQ                ((uint32_t)CAN_BTR_TS1) /*!< 16 time quantum */
/**
  * @}
  */

/** @defgroup CAN_time_quantum_in_bit_segment_2 CAN Time Quantum in Bit Segment 2
  * @{
  */
#define CAN_BS2_1TQ                 (0x00000000U)                                /*!< 1 time quantum */
#define CAN_BS2_2TQ                 ((uint32_t)CAN_BTR_TS2_0)                    /*!< 2 time quantum */
#define CAN_BS2_3TQ                 ((uint32_t)CAN_BTR_TS2_1)                    /*!< 3 time quantum */
#define CAN_BS2_4TQ                 ((uint32_t)(CAN_BTR_TS2_1 | CAN_BTR_TS2_0))  /*!< 4 time quantum */
#define CAN_BS2_5TQ                 ((uint32_t)CAN_BTR_TS2_2)                    /*!< 5 time quantum */
#define CAN_BS2_6TQ                 ((uint32_t)(CAN_BTR_TS2_2 | CAN_BTR_TS2_0))  /*!< 6 time quantum */
#define CAN_BS2_7TQ                 ((uint32_t)(CAN_BTR_TS2_2 | CAN_BTR_TS2_1))  /*!< 7 time quantum */
#define CAN_BS2_8TQ                 ((uint32_t)CAN_BTR_TS2)                      /*!< 8 time quantum */
/**
  * @}
  */

/** @defgroup CAN_filter_mode CAN Filter Mode
  * @{
  */
#define CAN_FILTERMODE_IDMASK       (0x00000000U)  /*!< Identifier mask mode */
#define CAN_FILTERMODE_IDLIST       (0x00000001U)  /*!< Identifier list mode */
/**
  * @}
  */

/** @defgroup CAN_filter_scale CAN Filter Scale
  * @{
  */
#define CAN_FILTERSCALE_16BIT       (0x00000000U)  /*!< Two 16-bit filters */
#define CAN_FILTERSCALE_32BIT       (0x00000001U)  /*!< One 32-bit filter  */
/**
  * @}
  */

/** @defgroup CAN_filter_activation CAN Filter Activation
  * @{
  */
#define CAN_FILTER_DISABLE          (0x00000000U)  /*!< Disable filter */
#define CAN_FILTER_ENABLE           (0x00000001U)  /*!< Enable filter  */
/**
  * @}
  */

/** @defgroup CAN_filter_FIFO CAN Filter FIFO
  * @{
  */
#define CAN_FILTER_FIFO0            (0x00000000U)  /*!< Filter FIFO 0 assignment for filter x */
#define CAN_FILTER_FIFO1            (0x00000001U)  /*!< Filter FIFO 1 assignment for filter x */
/**
  * @}
  */

/** @defgroup CAN_identifier_type CAN Identifier Type
  * @{
  */
#define CAN_ID_STD                  (0x00000000U)  /*!< Standard Id */
#define CAN_ID_EXT                  (0x00000004U)  /*!< Extended Id */
/**
  * @}
  */

/** @defgroup CAN_remote_transmission_request CAN Remote Transmission Request
  * @{
  */
#define CAN_RTR_DATA                (0x00000000U)  /*!< Data frame   */
#define CAN_RTR_REMOTE              (0x00000002U)  /*!< Remote frame */
/**
  * @}
  */

/** @defgroup CAN_receive_FIFO_number CAN Receive FIFO Number
  * @{
  */
#define CAN_RX_FIFO0                (0x00000000U)  /*!< CAN receive FIFO 0 */
#define CAN_RX_FIFO1                (0x00000001U)  /*!< CAN receive FIFO 1 */
/**
  * @}
  */

/** @defgroup CAN_Tx_Mailboxes CAN Tx Mailboxes
  * @{
  */
#define CAN_TX_MAILBOX0             (0x00000001U)  /*!< Tx Mailbox 0  */
#define CAN_TX_MAILBOX1             (0x00000002U)  /*!< Tx Mailbox 1  */
#define CAN_TX_MAILBOX2             (0x00000004U)  /*!< Tx Mailbox 2  */
/**
  * @}
  */

/** @defgroup CAN_flags CAN Flags
  * @{
  */
/* Transmit Flags */
#define CAN_FLAG_RQCP0              (0x00000500U)  /*!< Request complete MailBox 0 flag   */
#define CAN_FLAG_TXOK0              (0x00000501U)  /*!< Transmission OK MailBox 0 flag    */
#define CAN_FLAG_ALST0              (0x00000502U)  /*!< Arbitration Lost MailBox 0 flag   */
#define CAN_FLAG_TERR0              (0x00000503U)  /*!< Transmission error MailBox 0 flag */
#define CAN_FLAG_RQCP1              (0x00000508U)  /*!< Request complete MailBox1 flag    */
#define CAN_FLAG_TXOK1              (0x00000509U)  /*!< Transmission OK MailBox 1 flag    */
#define CAN_FLAG_ALST1              (0x0000050AU)  /*!< Arbitration Lost MailBox 1 flag   */
#define CAN_FLAG_TERR1              (0x0000050BU)  /*!< Transmission error MailBox 1 flag */
#define CAN_FLAG_RQCP2              (0x00000510U)  /*!< Request complete MailBox2 flag    */
#define CAN_FLAG_TXOK2              (0x00000511U)  /*!< Transmission OK MailBox 2 flag    */
#define CAN_FLAG_ALST2              (0x00000512U)  /*!< Arbitration Lost MailBox 2 flag   */
#define CAN_FLAG_TERR2              (0x00000513U)  /*!< Transmission error MailBox 2 flag */
#define CAN_FLAG_TME0               (0x0000051AU)  /*!< Transmit mailbox 0 empty flag     */
#define CAN_FLAG_TME1               (0x0000051BU)  /*!< Transmit mailbox 1 empty flag     */
#define CAN_FLAG_TME2               (0x0000051CU)  /*!< Transmit mailbox 2 empty flag     */
#define CAN_FLAG_LOW0               (0x0000051DU)  /*!< Lowest priority mailbox 0 flag    */
#define CAN_FLAG_LOW1               (0x0000051EU)  /*!< Lowest priority mailbox 1 flag    */
#define CAN_FLAG_LOW2               (0x0000051FU)  /*!< Lowest priority mailbox 2 flag    */

/* Receive Flags */
#define CAN_FLAG_FF0                (0x00000203U)  /*!< RX FIFO 0 Full flag               */
#define CAN_FLAG_FOV0               (0x00000204U)  /*!< RX FIFO 0 Overrun flag            */
#define CAN_FLAG_FF1                (0x00000403U)  /*!< RX FIFO 1 Full flag               */
#define CAN_FLAG_FOV1               (0x00000404U)  /*!< RX FIFO 1 Overrun flag            */

/* Operating Mode Flags */
#define CAN_FLAG_INAK               (0x00000100U)  /*!< Initialization acknowledge flag   */
#define CAN_FLAG_SLAK               (0x00000101U)  /*!< Sleep acknowledge flag            */
#define CAN_FLAG_ERRI               (0x00000102U)  /*!< Error flag                        */
#define CAN_FLAG_WKU                (0x00000103U)  /*!< Wake up interrupt flag            */
#define CAN_FLAG_SLAKI              (0x00000104U)  /*!< Sleep acknowledge interrupt flag  */

/* Error Flags */
#define CAN_FLAG_EWG                (0x00000300U)  /*!< Error warning flag                */
#define CAN_FLAG_EPV                (0x00000301U)  /*!< Error passive flag                */
#define CAN_FLAG_BOF                (0x00000302U)  /*!< Bus-Off flag                      */
/**
  * @}
  */

/** @defgroup CAN_Interrupts CAN Interrupts
  * @{
  */
/* Transmit Interrupt */
#define CAN_IT_TX_MAILBOX_EMPTY     ((uint32_t)CAN_IER_TMEIE)   /*!< Transmit mailbox empty interrupt */

/* Receive Interrupts */
#define CAN_IT_RX_FIFO0_MSG_PENDING ((uint32_t)CAN_IER_FMPIE0)  /*!< FIFO 0 message pending interrupt */
#define CAN_IT_RX_FIFO0_FULL        ((uint32_t)CAN_IER_FFIE0)   /*!< FIFO 0 full interrupt            */
#define CAN_IT_RX_FIFO0_OVERRUN     ((uint32_t)CAN_IER_FOVIE0)  /*!< FIFO 0 overrun interrupt         */
#define CAN_IT_RX_FIFO1_MSG_PENDING ((uint32_t)CAN_IER_FMPIE1)  /*!< FIFO 1 message pending interrupt */
#define CAN_IT_RX_FIFO1_FULL        ((uint32_t)CAN_IER_FFIE1)   /*!< FIFO 1 full interrupt            */
#define CAN_IT_RX_FIFO1_OVERRUN     ((uint32_t)CAN_IER_FOVIE1)  /*!< FIFO 1 overrun interrupt         */

/* Operating Mode Interrupts */
#define CAN_IT_WAKEUP               ((uint32_t)CAN_IER_WKUIE)   /*!< Wake-up interrupt                */
#define CAN_IT_SLEEP_ACK            ((uint32_t)CAN_IER_SLKIE)   /*!< Sleep acknowledge interrupt      */

/* Error Interrupts */
#define CAN_IT_ERROR_WARNING        ((uint32_t)CAN_IER_EWGIE)   /*!< Error warning interrupt          */
#define CAN_IT_ERROR_PASSIVE        ((uint32_t)CAN_IER_EPVIE)   /*!< Error passive interrupt          */
#define CAN_IT_BUSOFF               ((uint32_t)CAN_IER_BOFIE)   /*!< Bus-off interrupt                */
#define CAN_IT_LAST_ERROR_CODE      ((uint32_t)CAN_IER_LECIE)   /*!< Last error code interrupt        */
#define CAN_IT_ERROR                ((uint32_t)CAN_IER_ERRIE)   /*!< Error Interrupt                  */

结构体分析：

CAN初始化结构体 - `CAN_InitTypeDef`：

typedef struct
{
    uint32_t Prescaler;  				 	/* 配置 CAN 外设的时钟分频，可设置为 1-1024*/
    uint32_t Mode;       				 	/* 配置 CAN 的工作模式，回环或正常模式 */
    uint32_t SyncJumpWidth;  			 	/* 配置 SJW 极限值 */
    uint32_t TimeSeg1;   				 	/* 配置 BS1 段长度 */
    uint32_t TimeSeg2;   				 	/* 配置 BS2 段长度 */
    FunctionalState TimeTriggeredMode;   	/* 是否使能 TTCM 时间触发功能 */
    FunctionalState AutoBusOff;      	 	/* 是否使能 ABOM 自动离线管理功能 */
    FunctionalState AutoWakeUp;   		 	/* 是否使能 AWUM 自动唤醒功能 */
    FunctionalState AutoRetransmission;  	/* 是否使能 NART 自动重传功能 */
    FunctionalState ReceiveFifoLocked;   	/* 是否使能 RFLM 锁定 FIFO 功能 */
    FunctionalState TransmitFifoPriority;	/* 配置 TXFP 报文优先级的判定方法 */
}
CAN_InitTypeDef;							/* CAN初始化结构体 */

使用示例：
/**
 * @brief 初始化CAN总线
 * @param hcan CAN编号
 * @param Callback_Function 处理回调函数
 */
void CAN_Init(CAN_HandleTypeDef *hcan)
{
    HAL_CAN_Start(hcan);
    __HAL_CAN_ENABLE_IT(hcan, CAN_IT_RX_FIFO0_MSG_PENDING);
    __HAL_CAN_ENABLE_IT(hcan, CAN_IT_RX_FIFO1_MSG_PENDING);
}

其中括号内的文字是对应参数在 STM32 HAL 库中定义的宏

CAN初始化结构体 - 成员变量分析：

Prescaler

本成员设置 CAN 外设的时钟分频，它可控制时间片 Tq 的时间长度，这里设置的值最终会减 1 后再写入 BRP 寄存器位，即前面介绍的 Tq 计算公式：

Tq = (BRP[9:0]+1) x TPCLK
等效于：Tq = CAN_Prescaler x TPCLK

Mode

本成员设置 CAN 的工作模式，可设置为正常模式 (CAN_MODE_NORMAL)、回环模式 (CAN_MODE_LOOPBACK)、静默模式 (CAN_MODE_SILENT) 以及回环静默模式(CAN_MODE_SILENT_LOOPBACK)。

SyncJumpWidth

本成员可以配置 SJW 的极限长度，即 CAN 重新同步时单次可增加或缩短的最大长度，它可以被配置为 1-4Tq(CAN_SJW_1/2/3/4tq)。

TimeSeg1

本成员用于设置 CAN 位时序中的 BS1 段的长度，它可以被配置为 1-16 个 Tq 长度(CAN_BS1_1/2/3…16tq)。

TimeSeg2

本成员用于设置 CAN 位时序中的 BS2 段的长度，它可以被配置为 1-8 个 Tq 长度(CAN_BS2_1/2/3…8tq)。SYNC_SEG、 BS1 段及 BS2 段的长度加起来即一个数据位的长度，即前面介绍的原来

计算公式：T1bit =1Tq+TS1+TS2=1+ (TS1[3:0] + 1)+ (TS2[2:0] + 1)
等效于：T1bit= 1Tq+CAN_BS1+CAN_BS2

TimeTriggeredMode

本成员用于设置是否使用时间触发功能 (ENABLE/DISABLE)，时间触发功能在某些CAN 标准中会使用到。

AutoBusOff

本成员用于设置是否使用自动离线管理 (ENABLE/DISABLE)，使用自动离线管理可以在节点出错离线后适时自动恢复，不需要软件干预。

AutoWakeUp

本成员用于设置是否使用自动唤醒功能 (ENABLE/DISABLE)，使能自动唤醒功能后它会在监测到总线活动后自动唤醒。

AutoRetransmission

本成员用于设置是否使用自动重传功能 (ENABLE/DISABLE)，使用自动重传功能时，会一直发送报文直到成功为止。

ReceiveFifoLocked

本成员用于设置是否使用锁定接收 FIFO(ENABLE/DISABLE)，锁定接收 FIFO 后，若FIFO 溢出时会丢弃新数据，否则在 FIFO 溢出时以新数据覆盖旧数据。

TransmitFifoPriority

本成员用于设置发送报文的优先级判定方法 (ENABLE/DISABLE)，使能时，以报文存入发送邮箱的先后顺序来发送，否则按照报文 ID 的优先级来发送。配置完这些结构体成员后，我们调用库函数 HAL_CAN_Init 即可把这些参数写入到 CAN 控制寄存器中，实现 CAN 的初始化

CAN报文发送及接收结构体 - `CAN_TxHeaderTypeDef`/`CAN_RxHeaderTypeDefCAN`

在发送或接收报文时，需要往发送邮箱中写入报文信息或从接收 FIFO 中读取报文信息；

利用STM32HAL 库的发送及接收结构体可以方便地完成这样的工作；

/* CAN发送结构体 */
typedef struct
{
  uint32_t StdId;    					/* 存储报文的标准标识符 11 位，0-0x7FF. */
  uint32_t ExtId;    					/* 存储报文的扩展标识符 29 位，0-0x1FFFFFFF. */
  uint32_t IDE;     					/* 存储 IDE 扩展标志 */
  uint32_t RTR;    						/* 存储 RTR 远程帧标志 */
  uint32_t DLC;     					/* 存储报文数据段的长度，0-8 */
  FunctionalState TransmitGlobalTime; 	/* [可选]最后这个是时间触发模式用的，开启后会自动把时间戳添加到最后两字节的数据中 */
}
CAN_TxHeaderTypeDef;
取值：
{
    StdId ：如果将要发送的报文使用标准ID，那么这个成员便记录标准ID的值
    取值： 0x0 ~ 0x7FF

    ExtId ：如果将要发送的报文使用扩展ID，那么这个成员便记录扩展ID的值
    取值： 0x0 ~ 0x1FFFFFFF

    IDE ：用来决定报文使用标准ID还是扩准ID
    取值： CAN_ID_STD 或 CAN_ID_EXT

    RTR ：用来决定报文是数据帧要是遥控帧
    取值： CAN_RTR_DATA 或 CAN_RTR_REMOTE

    DLC ：用来记录数据帧的数据长度，单位字节（如果要发送的是遥控帧，该成员中的内容不起作用）
    取值：0 ~ 8

    TransmitGlobalTime ：目前没有用到，选择 DISABLE
    取值： ENABLE 或 DISABLE
}
使用示例：
{
    /**
     * @brief 发送数据帧
     *
     * @param hcan CAN编号
     * @param ID ID
     * @param Data 被发送的数据指针
     * @param Length 长度
     * @return uint8_t 执行状态
     */
    uint8_t CAN_Send_Data(CAN_HandleTypeDef *hcan, uint16_t ID, uint8_t *Data, uint16_t Length)
    {
      CAN_TxHeaderTypeDef tx_header;
      uint32_t used_mailbox;

      // 检测关键传参
      assert_param(hcan != NULL);

      tx_header.StdId = ID;
      tx_header.ExtId = 0;
      tx_header.IDE = 0;
      tx_header.RTR = 0;
      tx_header.DLC = Length;

      return (HAL_CAN_AddTxMessage(hcan, &tx_header, Data, &used_mailbox));
    }

    CAN_Send_Data(&hcan1, 0x114, &Send_Data, 1);
}
==============================================================

/* CAN接收结构体 */
typedef struct
{
  uint32_t StdId;    			/* 存储报文的标准标识符 11 位，0-0x7FF. */
  uint32_t ExtId;    			/* 存储报文的扩展标识符 29 位，0-0x1FFFFFFF. */
  uint32_t IDE;     			/* 存储 IDE 扩展标志 */
  uint32_t RTR;      			/* 存储 RTR 远程帧标志 */
  uint32_t DLC;     			/* 存储报文数据段的长度，0-8 */
  uint32_t Timestamp; 			/* [可选]只有使能了时间触发模式才有用，记录时间戳 */
  uint32_t FilterMatchIndex; 	/* [可选]这条报文被接收是通过哪个筛选器 */
}
CAN_RxHeaderTypeDef;

使用示例：
{
    CAN_RxHeaderTypeDef header;
    uint8_t data;
    /**
     * @brief HAL库CAN接收FIFO1中断
     *
     * @param hcan CAN编号
     */
    void HAL_CAN_RxFifo1MsgPendingCallback(CAN_HandleTypeDef *hcan)
    {
      HAL_CAN_GetRxMessage(hcan, CAN_FILTER_FIFO1, &header, &data);

      //接收后的措施
    }
}

CAN报文发送及接收结构体 - 成员变量分析：

StdId：标准ID(格式)

本成员存储的是报文的 11 位标准标识符，范围是 0-0x7FF。

ExtId：扩展ID

本成员存储的是报文的 29 位扩展标识符，范围是 0-0x1FFFFFFF。ExtId 与 StdId 这两个成员根据下面的 IDE 位配置，只有一个是有效的。

IDE：标准/扩展 (ID) 帧格式

本成员存储的是扩展标志 IDE 位，当它的值为宏 CAN_ID_STD 时表示本报文是标准帧，使用 StdId 成员存储报文 ID；当它的值为宏 CAN_ID_EXT 时表示本报文是扩展帧，使用 ExtId 成员存储报文 ID。

RTR：总线帧格式

本成员存储的是报文类型标志 RTR 位，当它的值为宏 CAN_RTR_Data 时表示本报文是数据帧；当它的值为宏 CAN_RTR_Remote 时表示本报文是遥控帧，由于遥控帧没有数据段，所以当报文是遥控帧时，数据是无效的

DLC：数据帧数据段的数据字节长度

本成员存储的是数据帧数据段的长度，它的值的范围是 0-8，当报文是遥控帧时 DLC值为 0。

CAN接收过滤器 / CAN 筛选器结构体 - `CAN_FilterTypeDef`：

typedef struct
{
  uint32_t FilterIdHigh;         	/*CAN_FxR1 寄存器的高 16 位 */
  uint32_t FilterIdLow;         	/*CAN_FxR1 寄存器的低 16 位 */
  uint32_t FilterMaskIdHigh;   		/*CAN_FxR2 寄存器的高 16 位 */
  uint32_t FilterMaskIdLow;    		/*CAN_FxR2 寄存器的低 16 位 */
  uint32_t FilterFIFOAssignment; 	/* 设置经过筛选后数据存储到哪个接收 FIFO */
  uint32_t FilterBank;           	/* 筛选器编号，范围 0-27，数据手册上说0-27是CAN1/CAN2共享，但是实测发现并不是这样，CAN1是0-13，CAN2是14-27 */
  uint32_t FilterMode;           	/* 筛选器模式 */
  uint32_t FilterScale;           	/* 设置筛选器的尺度 */
  uint32_t FilterActivation;      	/* 是否使能本筛选器 */
  uint32_t SlaveStartFilterBank;
}
CAN_FilterTypeDef;					/* CAN接收过滤器结构体 */
取值：
{
    FilterIdHigh ：CAN_FiR1寄存器的高16位，用于填写筛选码。
                  具体的格式要根据16位、32位；掩码模式、列表模式来确定。
    取值： 0x0 ~ 0xFFFF

    FilterIdLow ：CAN_FiR1寄存器的低16位
    FilterMaskIdHigh ：CAN_FiR2寄存器的高16位
    FilterMaskIdLow ：CAN_FiR2寄存器的低16位

    FilterFIFOAssignment ：通过筛选器的报文存在FIFO0还是FIFO1中
    取值：CAN_FILTER_FIFO0 或 CAN_FILTER_FIFO1

    FilterBank ：本次配置的筛选器号
    取值：对于单CAN为 0 ~ 13；对于双CAN为 0 ~ 27

    FilterMode ：筛选模式，掩码模式或列表模式。
    取值：CAN_FILTERMODE_IDMASK 或 CAN_FILTERMODE_IDMASK

    FilterScale ：筛选码大小，16位或32位。
    取值：CAN_FILTERSCALE_16BIT 或 CAN_FILTERSCALE_32BIT

    FilterActivation ：使能或失能此筛选器。
    取值：CAN_FILTER_DISABLE 或 CAN_FILTER_ENABLE

    SlaveStartFilterBank ：为从CAN（CAN2）分配的筛选器个数。如果只使用单个CAN，可忽略此成员
    取值：0 ~ 27
}
使用示例：
{
    // 滤波器编号
    #define CAN_FILTER(x) ((x) << 3)

    // 接收队列
    #define CAN_FIFO_0 (0 << 2)
    #define CAN_FIFO_1 (1 << 2)

    //标准帧或扩展帧
    #define CAN_STDID (0 << 1)
    #define CAN_EXTID (1 << 1)

    // 数据帧或遥控帧
    #define CAN_DATA_TYPE (0 << 0)
    #define CAN_REMOTE_TYPE (1 << 0)

    /**
     * @brief 配置CAN的滤波器
     *
     * @param hcan CAN编号
     * @param Object_Para 滤波器序号 | 接收后存入的FIFOx | 报文ID类型(标准/扩展) | 帧类型(数据/遥控)
     * @param ID 目标ID(标准/扩展)
     * @param Mask_ID 屏蔽位(0x3ff, 0x1fffffff) - 需要哪些位相同(同1否0)
     */
    void CAN_Filter_Mask_Config(CAN_HandleTypeDef *hcan, uint8_t Object_Para, uint32_t ID, uint32_t Mask_ID)
    {
      CAN_FilterTypeDef can_filter_init_structure;

      // 检测关键传参
      assert_param(hcan != NULL);

      if ((Object_Para & 0x02))
      {
        // 标准帧
        // 掩码后ID的高16bit
        can_filter_init_structure.FilterIdHigh = ID << 3 >> 16;
        // 掩码后ID的低16bit
        can_filter_init_structure.FilterIdLow = ID << 3 | ((Object_Para & 0x03) << 1);
        // ID掩码值高16bit
        can_filter_init_structure.FilterMaskIdHigh = Mask_ID << 3 << 16;
        // ID掩码值低16bit
        can_filter_init_structure.FilterMaskIdLow = Mask_ID << 3 | ((Object_Para & 0x03) << 1);
      }
      else
      {
        // 扩展帧
        // 掩码后ID的高16bit
        can_filter_init_structure.FilterIdHigh = ID << 5;
        // 掩码后ID的低16bit
        can_filter_init_structure.FilterIdLow = ((Object_Para & 0x03) << 1);
        // ID掩码值高16bit
        can_filter_init_structure.FilterMaskIdHigh = Mask_ID << 5;
        // ID掩码值低16bit
        can_filter_init_structure.FilterMaskIdLow = ((Object_Para & 0x03) << 1);
      }

      // 滤波器序号, 0-27, 共28个滤波器, can1是0~13, can2是14~27
      can_filter_init_structure.FilterBank = Object_Para >> 3;
      // 滤波器绑定FIFOx, 只能绑定一个
      can_filter_init_structure.FilterFIFOAssignment = (Object_Para >> 2) & 0x01;
      // 使能滤波器
      can_filter_init_structure.FilterActivation = ENABLE;
      // 滤波器模式, 设置ID掩码模式
      can_filter_init_structure.FilterMode = CAN_FILTERMODE_IDMASK;
      // 32位滤波
      can_filter_init_structure.FilterScale = CAN_FILTERSCALE_32BIT;
        //从机模式选择开始单元
      can_filter_init_structure.SlaveStartFilterBank = 14;

      HAL_CAN_ConfigFilter(hcan, &can_filter_init_structure);
    }
    CAN_Filter_Mask_Config(&hcan1, CAN_FILTER(13) |	CAN_FIFO_1 | CAN_STDID | CAN_DATA_TYPE, 0x114, 0x7ff);
}

注意：

FilterIdHigh、FilterIdLow、FilterMaskIdLow、FilterMaskIdLow这四个成员不是它的名字那么简单，他们的功能取决于使用的过滤器模式。若为列表模式，则不管是FilterId还是FilterMaskId都表示的是列表成员。上述四个成员都是16位的，一定注意下面说的移位操作

在32位过滤器中，一组High和Low检验同一个CAN ID；16位过滤器，则可分别独立检验一个ID

CAN接收过滤器 / CAN 筛选器结构体 - 成员变量分析：

FilterIdHigh

FilterIdHigh 成员用于存储要筛选的 ID，若筛选器工作在 32 位模式，它存储的是所筛选 ID 的高 16 位；若筛选器工作在 16 位模式，它存储的就是一个完整的要筛选的 ID。

FilterIdLow

类似地，FilterIdLow 成员也是用于存储要筛选的 ID，若筛选器工作在 32 位模式，它存储的是所筛选 ID 的低 16 位；若筛选器工作在 16 位模式，它存储的就是一个完整的要筛选的 ID。

FilterMaskIdHigh

FilterMaskIdHigh 存储的内容分两种情况，当筛选器工作在标识符列表模式时，它的功能与 FilterIdHigh 相同，都是存储要筛选的 ID；而当筛选器工作在掩码模式时，它存储的是 FilterIdHigh 成员对应的掩码，与 FilterIdLow 组成一组筛选器。

FilterMaskIdLow

类似地， FilterMaskIdLow 存储的内容也分两种情况，当筛选器工作在标识符列表模式时，它的功能与 FilterIdLow 相同，都是存储要筛选的 ID；而当筛选器工作在掩码模式时，它存储的是 FilterIdLow 成员对应的掩码，与 FilterIdLow 组成一组筛选器。上面四个结构体的存储的内容很容易让人糊涂，请结合前面的图 39_0_15 和下面的表 39‑7 理解，如果还搞不清楚，再结合库函数 FilterInit 的源码来分析。

表不同模式下各结构体成员的内容

对这些结构体成员赋值的时候，还要注意寄存器位的映射，即注意哪部分代表 STID，哪部分代表 EXID 以及 IDE、RTR 位。

FilterFIFOAssignment

本成员用于设置当报文通过筛选器的匹配后，该报文会被存储到哪一个接收 FIFO，它的可选值为 FIFO0 或 FIFO1(宏 CAN_FILTER_FIFO0/1)。

FilterBank

本成员用于设置筛选器的编号，即本过滤器结构体配置的是哪一组筛选器，CAN 一共有 28 个筛选器，所以它的可输入参数范围为 0-27。

FilterMode

本成员用于设置筛选器的工作模式，可以设置为列表模式 (宏CAN_FILTERMODE_IDLIST) 及掩码模式 (宏 CAN_FILTERMODE_IDMASK)。

FilterScale

本成员用于设置筛选器的尺度，可以设置为 32 位长 (宏 CAN_FILTERSCALE_32BIT)及 16 位长 (宏 CAN_FILTERSCALE_16BIT)。

FilterActivation

本成员用于设置是否激活这个筛选器 (宏 ENABLE/DISABLE)。

函数分析：

基本函数——控制函数：

函数	功能	备注
HAL_CAN_Start	开启CAN通讯
HAL_CAN_Stop	关闭CAN通讯
HAL_CAN_RequestSleep	尝试进入休眠模式
HAL_CAN_WakeUp	从休眠模式中唤醒
HAL_CAN_IsSleepActive	检查是否成功进入休眠模式
HAL_CAN_AddTxMessage	向 Tx 邮箱中增加一个消息,并且激活对应的传输请求	发送消息
HAL_CAN_AbortTxRequest	请求中断传输
HAL_CAN_GetTxMailboxesFreeLevel	Return Tx mailboxes free level
HAL_CAN_IsTxMessagePending	检查是否有传输请求在指定的 Tx 邮箱上等待
HAL_CAN_GetRxMessage	从Rx FIFO 收取一个 CAN 帧	接收消息
HAL_CAN_GetRxFifoFillLevel	Return Rx FIFO fill level
HAL_CAN_ConfigFilter	配置CAN过滤器	接收过滤器配置——如果有目标报文ID/目标报文ID格式，可以过滤掉其他的报文ID的数据
*HAL_CAN_ActivateNotification(CAN_HandleTypeDef hcan, uint32_t ActiveITs)**	使能中断第二个参数：使能哪个中断，在stm32f4xx_HAL_Driver.h中，搜索Receive Interrupts可以查到各宏定义	HAL_CAN_ActivateNotification(&hcan1, CAN_IT_RX_FIFO0_MSG_PENDING); 或者 CAN_IT_RX_FIFO1_MSG_PENDING 使能FIFO0 FIFO1的接收中断、其他（发送/错误中断）
__HAL_CAN_ENABLE_IT(hcan,CAN_IT_RX_FIFO0_MSG_PENDING); __HAL_CAN_ENABLE_IT(hcan,CAN_IT_RX_FIFO1_MSG_PENDING);	使能FIFO0 FIFO1的接收中断

各函数详细信息：

HAL_StatusTypeDef HAL_CAN_Start(CAN_HandleTypeDef *hcan);

功能：开启CAN，一般一开始就要打开
参数：CAN句柄指针，&hcan1 或 &hcan2
返回值：返回值：HAL状态

HAL_StatusTypeDef HAL_CAN_ConfigFilter(CAN_HandleTypeDef *hcan, CAN_FilterTypeDef *sFilterConfig)

功能：设置接收过滤器
参数：第一个，CAN句柄指针，&hcan1 或 &hcan2
第二个，过滤器类型定义结构体指针
返回值：HAL状态

HAL_StatusTypeDef HAL_CAN_ActivateNotification(CAN_HandleTypeDef *hcan, uint32_t ActiveITs)

功能：使能中断
参数：第一个，CAN句柄指针，&hcan1 或 &hcan2
第二个，使能哪个中断，在stm32f4xx_HAL_Driver.h中，搜索Receive Interrupts可以查到各宏定义
返回值：返回值：HAL状态

HAL_StatusTypeDef HAL_CAN_AddTxMessage(CAN_HandleTypeDef *hcan,
                                       CAN_TxHeaderTypeDef *pHeader,
                                       uint8_t aData[],
                                       uint32_t *pTxMailbox);

功能：增加一个消息到第一个空闲的 Tx 邮箱，并且激活对应的传输请求

参数：第一个，CAN句柄指针，&hcan1 或 &hcan2
第二个，发送报文定义结构体的指针
第三个，数据帧数组的内容，长度不能超过定义的长度
第四个，Tx邮箱，可填 (uint32_t*)CAN_TX_MAILBOX0 ，CAN_TX_MAILBOX1 ， CAN_TX_MAILBOX3
返回值：HAL状态

HAL_StatusTypeDef HAL_CAN_GetRxMessage(CAN_HandleTypeDef *hcan,
                                       uint32_t RxFifo,
                                       CAN_RxHeaderTypeDef *pHeader,
                                       uint8_t aData[]);

功能：从Rx FIFO收取一个 CAN 帧
参数：第一个，CAN句柄指针，&hcan1 或 &hcan2
第二个，Rx FIFO，可填 CAN_RX_FIFO0， CAN_RX_FIFO1
第三个，接收报文定义结构体的指针
第四个，接受数据数组
返回值：HAL状态

中断服务函数：

函数	功能
*HAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef hcan)**	FIFO0的接收中断回调函数 / 处理CAN的FIFO0接收完成中断
*HAL_CAN_RxFifo1MsgPendingCallback(CAN_HandleTypeDef hcan)**	FIFO1的接收中断回调函数 / 处理CAN的FIFO1接收完成中断
*void HAL_CAN_RxFifo0FullCallback(CAN_HandleTypeDef hcan)**	FIFO溢出中断处理CAN接收FIFO0满中断
*void HAL_CAN_RxFifo1FullCallback(CAN_HandleTypeDef hcan)**	处理CAN接收FIFO1满中断
	发送中断回调函数
	错误/状态变化中断回调函数

各函数详细信息：

void HAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef *hcan);
(根据使用0可能替换成1)

eg：
  void HAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef *hcan)
  {
      HAL_CAN_GetRxMessage(&hcan1, CAN_RX_FIFO0, &can_Rx, recvBuf);
    /*下面是你用来处理收到数据的代码，可以通过串口把内容发送出来，也可以用来控制某些外设*/
  }

功能：接收回调函数，CAN回调后进行的操作。一般在此接收数据
参数：第一个，CAN句柄指针
返回值：void

2.5.2. CAN的CubeMX配置分析：

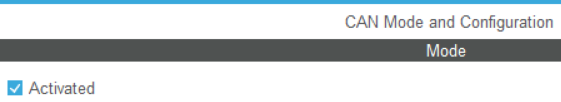

CAN界面总览：

这两个都一样！

补充：第一个配置波特率下面会自动计算最终波特率的，有时候显示！

配置分析：

Parameter Settings标签页：

参数	意思
Prescaler	预分频，即位时序提到的APB1 peripheral clocks继续分一次频
Time Quantum	最小时间单位Tq，自动计算出来的，不需要填写
Time Quanta in Bit Segment 1	PBS1段长度
Time Quanta in Bit Segment 2	PBS2段长度
ReSynchronization Jump Width	重同步跳跃宽度，即位时序提到的SJW
Time Triggered Communication Mode	是否使能时间触发
Automatic Bus-Off Management	是否使能自动离线管理
Automatic Wake-Up Mode	是否使能自动唤醒
Qutomatic Retransmission	是否使能自动重传
Receive Fifo Locked Mode	是否使能锁定FIFO
Transmit Fifo Priority	配置报文优先级的判断方法
Oprating Mode	操作模式

波特率配置：

APB1时钟频率获取：

配置参数：

配置完这些结构体成员后，我们调用库函数 HAL_CAN_Init 即可把这些参数写入到 CAN 控制寄存器中，实现 CAN 的初始化

`Timer Triggered Communication Mode`:时间戳功能

时间戳功能，具体看分析

是否使用时间触发功能 (ENABLE/DISABLE)，时间触发功能在某些CAN 标准中会使用到。

`Automatic Bus-Off Management`:【必选】设备错误后，自动恢复/手动恢复错误CAN设备

是否使用自动离线管理功能 (ENABLE/DISABLE)

- 使用自动离线管理可以在出错时离线后适时自动恢复，不需要软件干预。
- 对应-ABOM寄存器：

- - 置1，开启离线自动恢复

- - - 进入离线状态后，就自动开启恢复过程

- - 置0，关闭离线自动恢复

- - - 软件必须先请求进入然后再退出初始化模式

IRQN置1再清0

- - - 随后恢复过程才被开启

此时，再检测128此11个隐性(电平1)位，才重新开启CAN设备

`Automatic Wake-Up Mode`:【必选】总线活动后CAN设备自动唤醒

是否使用自动唤醒功能 (ENABLE/DISABLE)

- 使能自动唤醒功能后它会在监测到总线活动后自动唤醒

`Automatic Retransmission`:报文发送失败后自动重发

是否使用自动重传功能 (ENABLE/DISABLE)

- 使用自动重传功能时，会一直发送报文直到成功为止

`Receive Fifo Locked Mode`:FIFO溢出后数据处理(丢弃/覆盖)

是否使用锁定接收 FIFO(ENABLE/DISABLE)

- 锁定接收 FIFO 后，若FIFO 溢出时会丢弃新数据
- 否则在 FIFO 溢出时以新数据覆盖旧数据

`Transmit Fifo Priority`:发送邮箱优先级判定方法(排队/ID大小)

发送报文的优先级判定方法 (ENABLE/DISABLE)

- 使能时，以报文存入发送邮箱的先后顺序来发送
- 否则，按照报文 ID 的优先级来发送

配置模式：

1、正常模式：CAN外设正常地向CAN总线发送数据并从CAN总线上接收数据。

2、回环模式：CAN外设正常向CAN总线发送数据，同时接收自己发送的数据，但不从CAN总线上接收数据。

3、静默模式：CAN外设不向CAN总线发送数据，仅从CAN总线上接收数据，但不会应答。一般用于检测CAN总线的流量。

4、静默回环模式：CAN外设不会往CAN总线收发数据，仅给自己发送。一般用于自检。

NVIC Settings 标签页：

CAN TX：发送中断
CAN RX0：FIFO 0接收/溢出中断
CAN RX1：FIFO 1接收/溢出中断

STM32有2个3级深度的接收缓冲区：FIFO0和FIFO1，每个FIFO都可以存放3个完整的报文，它们完全由硬件来管理

如果是来自FIFO0的接收中断，则用CAN1_RX0_IRQn中断来处理
如果是来自FIFO1的接收中断，则用CAN1_RX1_IRQn中断来处理

CAN SCE：status chanege error，错误和状态变化中断!

2.5.3. CAN的工程开发（CubeMX配置+Project程序编写）：

1、正常模式：CAN外设正常地向CAN总线发送数据并从CAN总线上接收数据。

2、回环模式：CAN外设正常向CAN总线发送数据，同时接收自己发送的数据，但不从CAN总线上接收数据。

3、静默模式：CAN外设不向CAN总线发送数据，仅从CAN总线上接收数据，但不会应答。一般用于检测CAN总线的流量。

4、静默回环模式：CAN外设不会往CAN总线收发数据，仅给自己发送。一般用于自检。

【开发流程】CAN开发编程核心（配置完CubeMX后）

CubeMX配置部分在分析中有介绍

1、设置接收过滤器【必须配置，否则接收不了，没用到特殊模式也要！一般是32位屏蔽模式，屏蔽位全给0即可】

如果有目标接收需求可加

1. 定义接收过滤器类型定义结构体（CAN_FilterTypeDef）变量
2. 配置CAN接收过滤器HAL_CAN_ConfigFilter()

/* 过滤器配置项 - 传参 */
//  这里不采用stm32fxxx_hal_can.h内的宏是为了更好控制,但是需要对can过滤器有一定程度理解

// 第4位 - 滤波器编号(0-27, 共28个滤波器, can1是0~13, can2是14~27)
#define CAN_FILTER(x) ((x) << 3)

// 第3位 - 指定的接收队列
#define CAN_FILTER_FIFO_0 (0 << 2)
#define CAN_FILTER_FIFO_1 (1 << 2)

// 第2位 - 格式帧：标准帧或扩展帧(ID格式)
#define CAN_IDE_STD (0 << 1)
#define CAN_IDE_EXT (1 << 1)

// 第1位 - 格式帧：数据帧或遥控帧
#define CAN_RTR_DATA_FRAME   (0 << 0)
#define CAN_RTR_REMOTE_FRAME (1 << 0)

// 具体接收报文格式要求，要将传入的格式帧(ID,IDE,RTR)和屏蔽位一起看[具体看过滤器原理]

/*******************************************************************************
 * @funticon_name: CAN_Filter_Mask_Config
 * @brief   CAN的过滤器配置 - 32位屏蔽工作模式
 * @return  {*}
 * @note    使用：                              第二个传入的参数要去driver_can.h的宏定义中查看!
 *              CAN_Filter_Mask_Config(&hcan1, CAN_FILTER(13) |	CAN_FIFO_1 | CAN_STDID | CAN_DATA_TYPE, 0x114, 0x7ff);
 * @param {CAN_HandleTypeDef} *hcan     CAN编号
 * @param {uint8_t} Object_Para         滤波器序号 | 接收后存入的FIFOx | 报文ID类型(标准/扩展) | 帧类型(数据/遥控)
 *                                      [注意，如果要添加参数，去.h的宏定义中添加，再来这里补充]
 *                                      （取值：CAN_FILTER(x)
 *                                             CAN_FILTER_FIFO_0 / CAN_FILTER_FIFO_1
 *                                             CAN_IDE_STD / CAN_IDE_EXT
 *                                             CAN_RTR_DATA_FRAME / CAN_RTR_REMOTE_FRAME）
 * @param {uint32_t} ID                 目标ID - 标准/扩展格式
 * @param {uint32_t} Mask_ID            屏蔽位 - 如(id-0x3ff, 屏蔽位-0x1fffffff) - 需要哪些位相同(同1否0)
 *******************************************************************************/
void CAN_FilterConfig_32Bit_Mask(CAN_HandleTypeDef *hcan, uint8_t Object_Para, uint32_t ID, uint32_t Mask_ID)
{
    CAN_FilterTypeDef can_filter_init_structure;
    // 检测关键传参
    assert_param(hcan != NULL);

// 过滤器过滤参数：
    // 标准ID帧 - 格式帧(ID,IDE,RTR)和屏蔽位(1同0任)
    if ((Object_Para & 0x02))
    {
        // 掩码后ID的高16bit
        can_filter_init_structure.FilterIdHigh = ID << 3 >> 16;
        // 掩码后ID的低16bit
        can_filter_init_structure.FilterIdLow = ID << 3 | ((Object_Para & 0x03) << 1);
        // ID掩码值高16bit
        can_filter_init_structure.FilterMaskIdHigh = Mask_ID << 3 << 16;
        // ID掩码值低16bit
        can_filter_init_structure.FilterMaskIdLow = Mask_ID << 3 | ((Object_Para & 0x03) << 1);
    }
    // 扩展ID帧 - 格式帧(ID,IDE,RTR)和屏蔽位
    else
    {
        // 掩码后ID的高16bit
        can_filter_init_structure.FilterIdHigh = ID << 5;
        // 掩码后ID的低16bit
        can_filter_init_structure.FilterIdLow = ((Object_Para & 0x03) << 1);
        // ID掩码值高16bit
        can_filter_init_structure.FilterMaskIdHigh = Mask_ID << 5;
        // ID掩码值低16bit
        can_filter_init_structure.FilterMaskIdLow = ((Object_Para & 0x03) << 1);
    }

// 过滤器工作参数：
    // 滤波器序号, 0-27, 共28个滤波器, can1是0~13, can2是14~27
    can_filter_init_structure.FilterBank = Object_Para >> 3;
    // 滤波器绑定FIFOx, 只能绑定一个
    can_filter_init_structure.FilterFIFOAssignment = (Object_Para >> 2) & 0x01;
    // 滤波器模式, 设置ID掩码模式
    can_filter_init_structure.FilterMode = CAN_FILTERMODE_IDMASK;
    // 32位滤波
    can_filter_init_structure.FilterScale = CAN_FILTERSCALE_32BIT;
    // 使能滤波器
    can_filter_init_structure.FilterActivation = ENABLE;

    // 从机模式选择开始单元，从CAN（CAN2）分配的筛选器个数。如果只使用单个CAN，可忽略此成员
    // can_filter_init_structure.SlaveStartFilterBank = 14;

    HAL_CAN_ConfigFilter(hcan, &can_filter_init_structure);
}

使用：
// 过滤器配置
CAN_FilterConfig_32Bit_Mask(hcan, CAN_FILTER(13) |	CAN_FILTER_FIFO_0 | CAN_IDE_STD | CAN_RTR_DATA_FRAME, 0, 0);

CAN_FilterTypeDef can_Filter = {0};
can_Filter.FilterIdHigh = 0;
can_Filter.FilterIdLow = 0;
can_Filter.FilterMaskIdHigh = 0;
can_Filter.FilterMaskIdLow = 0;
can_Filter.FilterFIFOAssignment = CAN_FILTER_FIFO0;
can_Filter.FilterBank = 0;
can_Filter.FilterMode = CAN_FILTERMODE_IDMASK;
can_Filter.FilterScale = CAN_FILTERSCALE_32BIT;
can_Filter.FilterActivation = CAN_FILTER_ENABLE;

HAL_CAN_ConfigFilter(&hcan1, &can_Filter);

2、开启CAN，使能CAN中断，`HAL_CAN_Start()`，`__HAL_CAN_ENABLE_IT()` / `HAL_CAN_ActivateNotification()`

/**
 * @brief 初始化CAN总线
 * @param hcan CAN编号
 * @param Callback_Function 处理回调函数
 */
void CAN_Init(CAN_HandleTypeDef *hcan)
{
  /* 使能CAN */
  HAL_CAN_Start(hcan);

  /* 使能CAN中断 */
  __HAL_CAN_ENABLE_IT(hcan, CAN_IT_RX_FIFO0_MSG_PENDING);
  __HAL_CAN_ENABLE_IT(hcan, CAN_IT_RX_FIFO1_MSG_PENDING);
或者
  HAL_CAN_ActivateNotification(&hcan1, CAN_IT_RX_FIFO0_MSG_PENDING);
  HAL_CAN_ActivateNotification(&hcan1, CAN_IT_RX_FIFO1_MSG_PENDING);
}

3、CAN发送：`HAL_CAN_AddTxMessage()`

发送标准格式数据帧：

标准格式和扩展格式发送的区别主要是在CAN_TxHeaderTypeDef变量的成员RTR中

/**
 * @brief 			发送标准格式-数据帧
 * @param hcan 		CAN编号
 * @param ID 		报文ID - 如0x114,0x212等
 * @param Data 		被发送的数据指针
 * @param Length 	发送数据长度
 * @return uint8_t 	执行状态
 */
uint8_t CAN_Send_StdId_DataFrames(CAN_HandleTypeDef *hcan, uint16_t StdId, uint8_t *Tx_Data, uint16_t Tx_Length)
{
  CAN_TxHeaderTypeDef tx_header;
  uint32_t used_mailbox;

  // 检测关键传参
  assert_param(hcan != NULL);

  tx_header.StdId = StdId;		// 标准ID
  tx_header.ExtId = 0;			// 扩展ID
  tx_header.IDE = 0;			// 总线帧格式
  tx_header.RTR = 0;			// 标准/扩展ID格式
  tx_header.DLC = Tx_Length;	// 发送数据长度

  return (HAL_CAN_AddTxMessage(hcan, &tx_header, Tx_Data, &used_mailbox));
}

后续可以写一个全概括的函数（集成）/单独写也可以（方便用）

CAN_Send_Data(&hcan1, 0x114, &Send_Data, 1);

can_Tx.StdId = 0x123;
can_Tx.ExtId = 0;
can_Tx.IDE = CAN_ID_STD;
can_Tx.RTR = CAN_RTR_DATA;
can_Tx.DLC = 5;
can_Tx.TransmitGlobalTime = DISABLE;

HAL_CAN_AddTxMessage(&hcan1, &can_Tx, sendBuf, &box);

4、CAN接收：`HAL_CAN_RxFifo0MsgPendingCallback()`/`HAL_CAN_GetRxMessage()`

注意：要在初始化函数中开启中断HAL_CAN_ActivateNotification()/__HAL_CAN_ENABLE_IT()

1. 重写FIFO接收中断回调函数 - HAL_CAN_RxFifo0MsgPendingCallback

注意，接收中断和溢出中断的回调函数不同

1. 定义接收报文定义结构体（CAN_RxHeaderTypeDef）结构体变量。
2. 用接收函数HAL_CAN_GetRxMessage接收

CAN_RxHeaderTypeDef header;
uint8_t data;
/**
 * @brief HAL库CAN接收FIFO0中断
 * @param hcan CAN编号
 */
void HAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef *hcan)
{
  HAL_CAN_GetRxMessage(hcan, CAN_FILTER_FIFO0, &header, &data);

  // 接收后的措施
}

void HAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef *hcan)
{
    HAL_CAN_GetRxMessage(&hcan1, CAN_RX_FIFO0, &can_Rx, recvBuf);
  /*下面是你用来处理收到数据的代码，可以通过串口把内容发送出来，也可以用来控制某些外设*/
}

【例程1】：Normal模式、500K波特率、裸机（定时发送，中断接收）

开发环境：

芯片型号：STM32F103C8T6
是否有OS：FreeRTOS

CubeMX配置：

后面的例程默认在这上面更改

波特率配置：500Kbps

用波特率计算器算

配置参数：出错后 - 自动恢复 | 自动唤醒

工作模式：正常模式

Project程序开发：

初始化：
/* CAN1初始化 */
// 过滤器配置
CAN_FilterC nfig_32Bit_Mask(&hcan, CAN_FILTER(13) |	CAN_FILTER_FIFO_0 | CAN_IDE_STD | CAN_RTR_DATA_FRAME, 0, 0);
// CAN初始化
CAN_Init(&hcan);


发送：
for(int i = 0; i < 8; i++)
{
    CAN_data_EleControl.Tx_Data_Buf[i] = 0;
}
while(1)
{
    mdelay(100);
    for(int i = 0; i < 8; i++)
        CAN_data_EleControl.Tx_Data_Buf[i] += i;
    CAN_SendMsg_DataFrame(&CAN_data_EleControl, CAN_ID_STD, 0x123, 0, 6);
}

接收：
void HAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef *hcan)
{
    if (hcan == CAN_data_EleControl.hCanHandle)
    {
        if (HAL_CAN_GetRxMessage(hcan, CAN_RX_FIFO0, &CAN_data_EleControl.hRxHeader, CAN_data_EleControl.Rx_Data_Buf) != HAL_OK)
        {
            // 处理错误
            printf("\r\nCAN1 Rx FIFO0 ERROR.\r\n");
        }
        // 显示CAN接收到的数据帧(参数,数据段,...),有时候不显示，但是都是正常的效果
        printf("\r\n==>>CAN1 RX FIFF0<<==\r\n");
        printf("LEN  :%d\r\n", CAN_data_EleControl.hRxHeader.DLC);
        printf("StdID:%d\r\n", CAN_data_EleControl.hRxHeader.StdId);
        printf("ExtID:%d\r\n", CAN_data_EleControl.hRxHeader.ExtId);
        printf("DATA :");
        for(uint8_t i = 0; i < CAN_data_EleControl.hRxHeader.DLC; i++)
            printf("%d ", CAN_data_EleControl.Rx_Data_Buf[i]);
        printf("\r\n");
    }
}

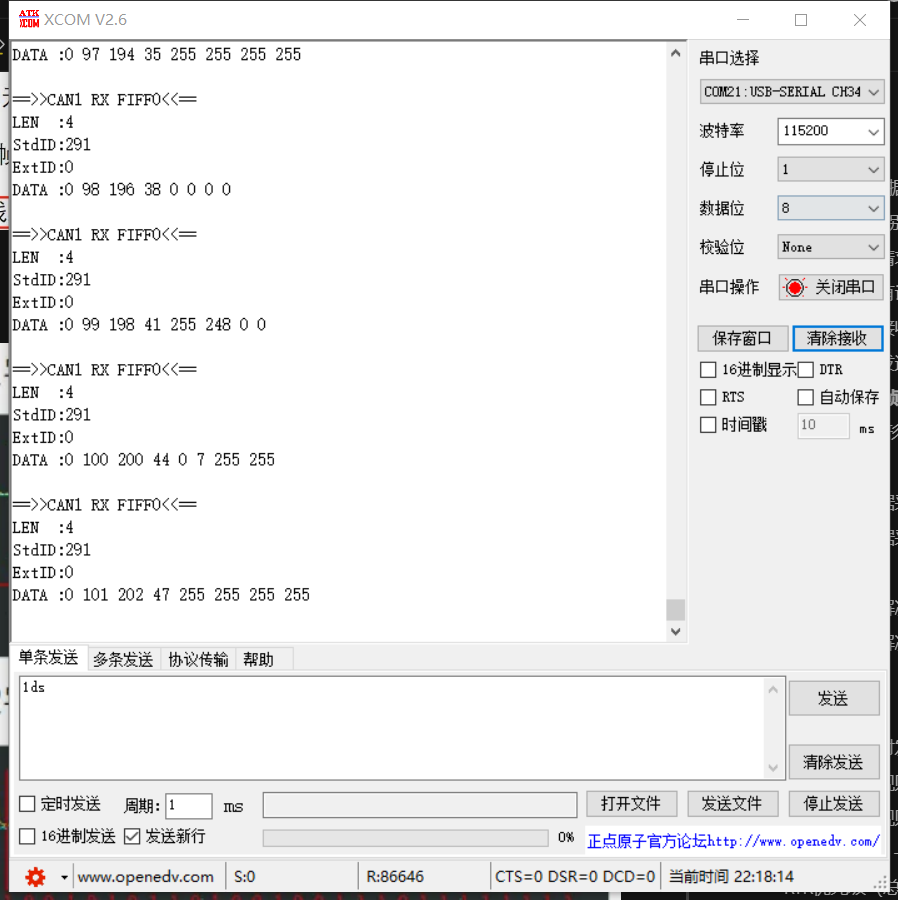

效果：

【例程2】：Normal模式、500K波特率、RTOS（定时发送，中断接收）

CubeMX配置：

Project程序：

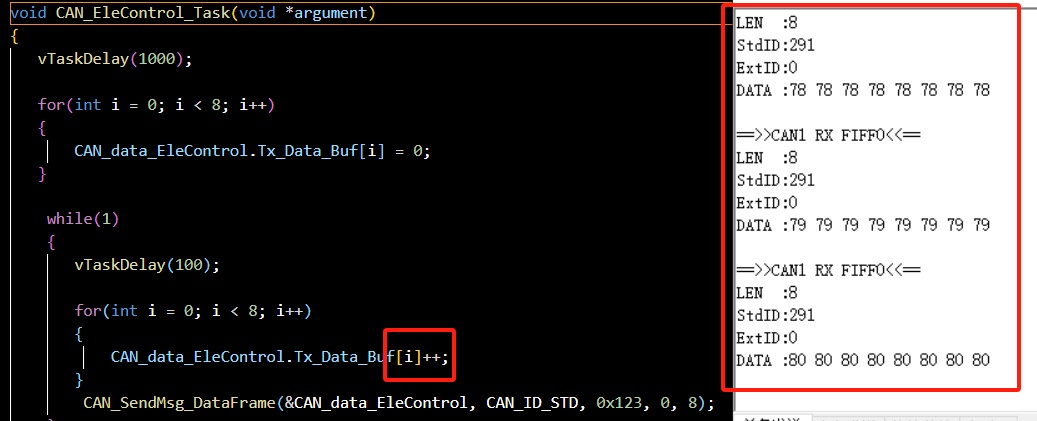

效果图：

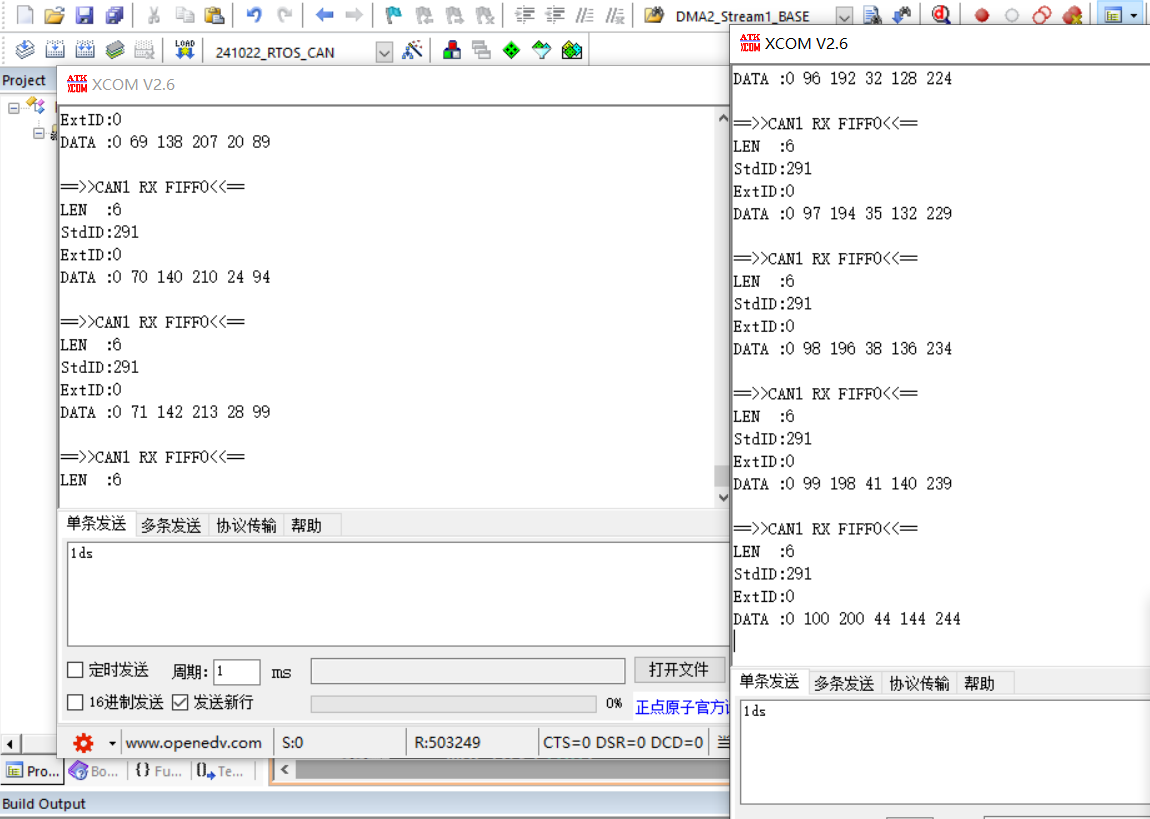

先拿回环模式测试一下：

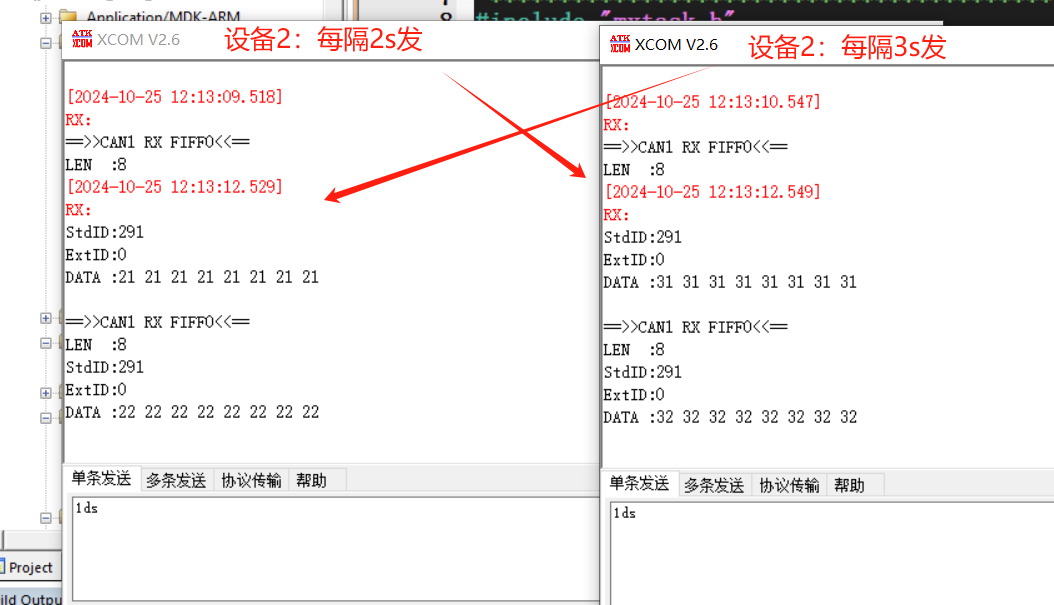

正常模式：多设备通信

【例程5】：Normal模式、1000K波特率、RTOS（定时发送，中断接收）

就基于例程2改了波特率

【例程3】：测试模式-回环模式/Loopbacke模式、500K波特率【如果开发有问题，就来这个模式测试一下】

STM32CubeMX与HAL库学习--简单的CAN回环测试_stm32f407 can回环测试-优快云博客

CubeMX配置：

Project程序开发：

该工作模式：CAN外设正常向CAN总线发送数据，同时接收自己发送的数据，但不从CAN总线上接收数据。

也就是在自己的FIFO接收中断回调函数中，接收的是自己的数据

发送：
for(int i = 0; i < 8; i++)
{
    CAN_data_EleControl.Tx_Data_Buf[i] = 0;
}
while(1)
{
    mdelay(100);
    for(int i = 0; i < 8; i++)
        CAN_data_EleControl.Tx_Data_Buf[i] += i;
    CAN_SendMsg_DataFrame(&CAN_data_EleControl, CAN_ID_STD, 0x123, 0, 6);
}

接收：
void HAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef *hcan)
{
    if (hcan == CAN_data_EleControl.hCanHandle)
    {
        if (HAL_CAN_GetRxMessage(hcan, CAN_RX_FIFO0, &CAN_data_EleControl.hRxHeader, CAN_data_EleControl.Rx_Data_Buf) != HAL_OK)
        {
            // 处理错误
            printf("\r\nCAN1 Rx FIFO0 ERROR.\r\n");
        }
        // 显示CAN接收到的数据帧(参数,数据段,...),有时候不显示，但是都是正常的效果
        printf("\r\n==>>CAN1 RX FIFF0<<==\r\n");
        printf("LEN  :%d\r\n", CAN_data_EleControl.hRxHeader.DLC);
        printf("StdID:%d\r\n", CAN_data_EleControl.hRxHeader.StdId);
        printf("ExtID:%d\r\n", CAN_data_EleControl.hRxHeader.ExtId);
        printf("DATA :");
        for(uint8_t i = 0; i < CAN_data_EleControl.hRxHeader.DLC; i++)
            printf("%d ", CAN_data_EleControl.Rx_Data_Buf[i]);
        printf("\r\n");
    }
}

效果：

【例程4】：测试模式-静默回环模式/Loopback combined with Silent模式、500K波特率

STM32F407 CAN 静默回环模式配置_can回环模式-优快云博客

3. STM32开发CAN的问题与调试

3.1. 开发遇到的问题

3.1.1. STM32CAN在回环模式正常工作，正常模式时CAN设备之间无法通信：

一定要先用回环模式测试一下
就算没用到过滤器，也要开启这个

主要是犯了这个错误

CAN模块（TJA100？），要接5v，供地！！

主要是犯了这个错误

3.2. 调试心得

如果使用CAN盒调试CAN通信时，出现发送或者接收数据失败，将CAN配置为静默回环模式，先排除硬件文件，保证软件无误
发送5帧数据只能接收到一帧数据，说明CAN发送较快，发送完一帧数据之后可以等待发送完成在发送下一帧数据，修改CAN配置
如果静默回环模式配置正确，使用CAN盒通信时只能接收错误帧，检查CAN波特率是否正确。有两种可能性，第一种就是CAN的波特率计算错误，第二种就是系统时钟配置错误，倒是CAN时钟不是默认时钟
