封装和分用

一、封装

A给B发消息

1.应用层（应用程序）

        应用程序从文本输入框获取到用户输入的hello，把这个字符串构造成一个应用层的数据包。

例如：qq这样的程序内部就设置了应用层协议。

应用层数据包就是按照这样的应用层协议约定的格式来构造的。

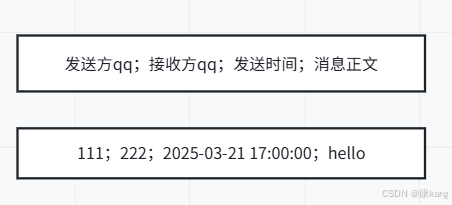

约定的格式如下：

应用程序调用操作系统提供的api，把这个数据包交给传输层。

2.传输层

涉及到的协议：最重要的是TCP和UDP。

传输层就是把上述数据作为一个整体，在构造一个传输层的数据包。

假定使用UDP进行通信，就会构造一个UDP的数据包。

形如上述，添加报头的过程就是“封装”，其实就是字符串拼接。

UDP报头可以承载一些关键用来转发数据的信息。（承载的最重要的信息为源端口和目的端口）

拼接好传输层数据包后，就要把这个数据包进一步交给下层，网络层继续进行封装。

（交给下层指的是：下层协议提供一组API（函数），上层调用这个API，并把刚才构造好的数据通过参数传过去，下层协议就可以处理这个数据了）

3.网络层

涉及到最核心的协议：IP协议

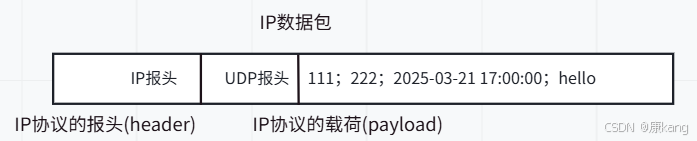

        网络层IP协议：把刚才的传输层的UDP数据包作为一个整体，在拼接上IP协议的报头，构成一个IP数据包。

IP报头承载的最关键的信息为源IP和目的IP。

构造完成完整的IP数据包后，IP协议继续调用数据链路层的API，把数据交给数据链路层的协议进行处理。

4.数据链路层

涉及到最核心的协议：以太网（“以太”：表现网络数据传输的介质）

以太网就是日常最常见到的有线网络。

日常使用的网线也叫“以太网线”，网口也叫“以太网口”

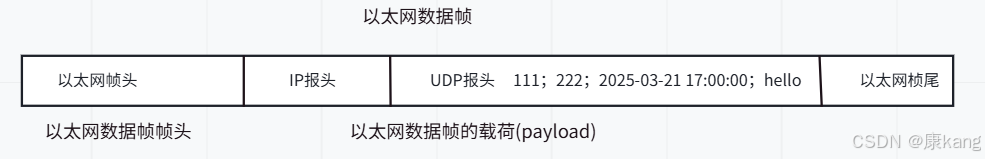

以太网数据帧也是以IP数据包作为一个整体，在这个基础上加上帧头和桢尾。

5.物理层

        把上述这样的以太网数据帧，二进制结构（一串0101这样的数据）转换成光信号/电信号/电磁波，然后进行发送。

        经过上述一系列过程，数据就从电脑上发出去了。

二、分用

暂时不考虑中间过程，假定数据包已经到了B的网卡，B的处理过程成为“分用”

1.物理层

B的物理层收到了光信号/电信号/电磁波，就会把这些物理信号转换成数字信号（二进制结构一串0101）得到以太网数据帧，进一步把这个数据帧交给数据链路层。

2.数据链路层

发送方和接收方得使用一样的协议来进行。



按照以太网数据帧的格式来解析，取出其中的载荷，再交给上层协议。

3.网络层

按照IP协议的格式来解析，取出其中的载荷，再交给上层协议。

4.传输层

按照UDP协议的格式来解析，取出其中的载荷，再交给上层协议。

5.应用层

按照应用程序内部的应用层协议来解析数据

真实情况下，两台主机不会网络直连，而是通过一系列的交换机/路由器来进行数据转发的
