华为HCIE 动态BGP EVPN—VXLAN隧道实验2（不同子网互访，集中式网关）

BGP EVPN实验 集中式网关

目录

BGP EVPN实验 集中式网关

拓扑图：

要求：

过程：

具体步骤：

1（OSPF）

2（Vlan）

3（Evpn）

4 （BD和VNI）

5 （NVE接口）

6（Vbdif）

7（子接口）

查询与测试：

查看BGP EVPN邻居状态

查看BGP evpn路由表

查看vni信息

查看vxlan隧道详细信息

查看CE2上的arp表 （集中网关有所有PC的arp信息）

联通性测试

---

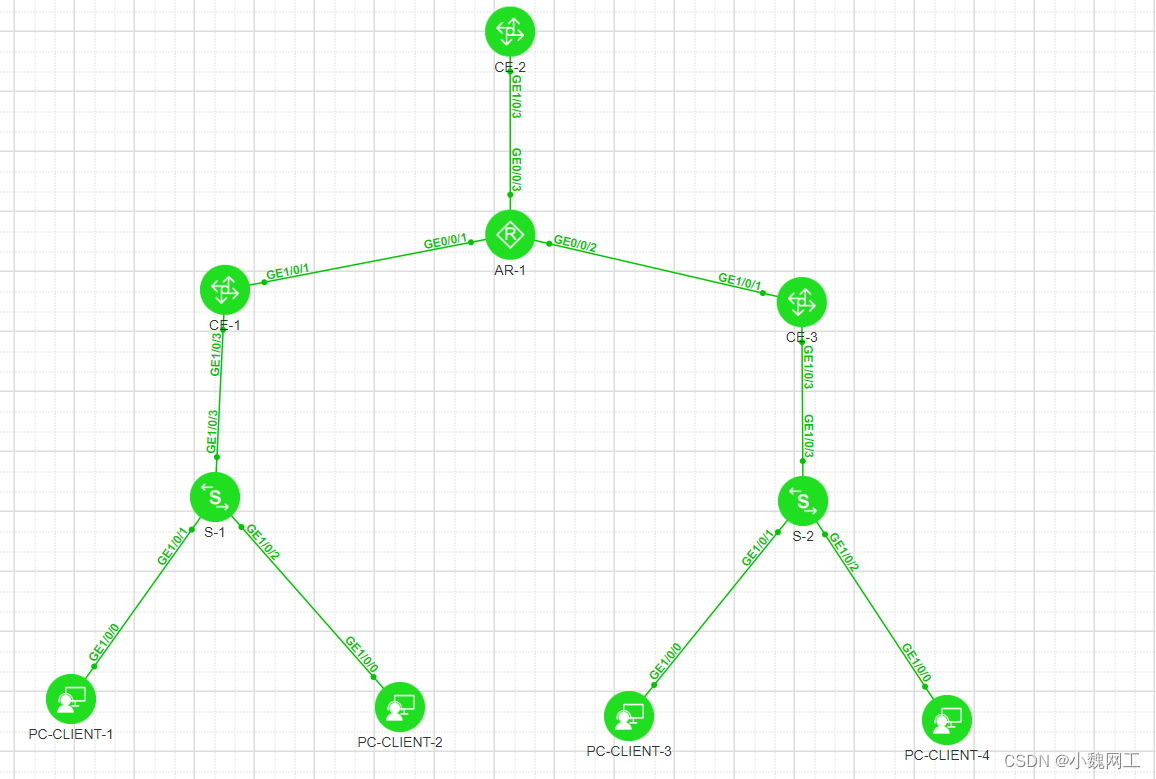

拓扑图：

要求：

PC1和PC3属于BD100，PC2和PC4属于BD200，vlan id从左到右依次为10，20，30，40，实现不同BD下的网段三层互通。

用户网段PC1和PC3为192.168.1.0/24，PC2和PC4为192.168.2.0/24，AR1和CE1-3的互联网段分别为10.0.11.0/30 10.0.12.0/30 10.0.13.0/30





过程：

1 配置OSPF路由协议实现CE1 CE2 CE3的loopback 0地址10.1.1.1，10.2.2.2，10.3.3.3互通

2 配置基础二层接口类型和vlan放行

3 打开evpn对于虚拟网络的支持，建立BGP evpn的邻居关系以及RR反射

4 创建广播域bridge-domain 100和200，并且创建关联VXLAN网络标识VNI 100和200，Evpn的RD与RT

5 创建NVE接口配置源ip和VNI指定远端VTPE的ip地址建立头端复制列表，协议为bgp

6 创建三层网关Vbdif接口，并配置
