vxlan基本原理

1. vxlan是一种网络虚似化技术，基于 IP 网络且采用“MAC in UDP”封装形式的二层 VPN 技术。试图改进大型云计算的部署时的扩展问题，可以说是对vlan的一种扩展

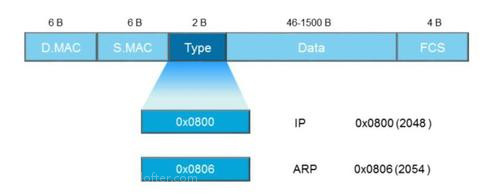

2. 以太网帧格式

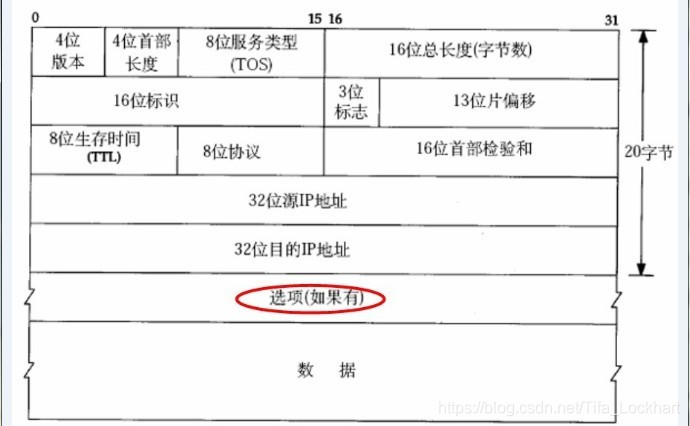

   ip帧

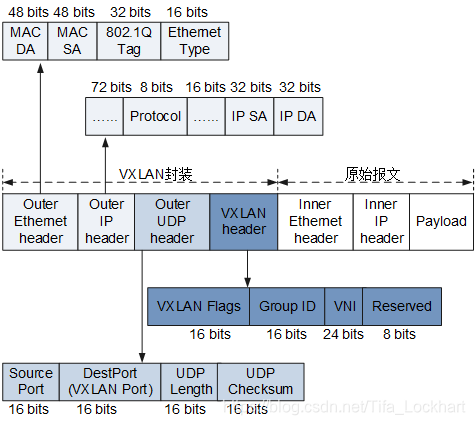

   Vxlan报文

   如上图，vxlan头8字节，udp头8字节（目标端口4789，源端口是随机的目的是为了路由负载分担），外层ip 20字节，外层以太网头14字节（6+6+2），比原来帧大了50字节
3. 特别注意vlan号和bridge-domain号只在本地有意义，所以他们的映射关系可以隧道两端不一致，只要隧道的vni号一致即可。vni号是3字节即2**24=1600万

VXlan网关

VXLAN网关分为：

1. 二层网关：用于解决租户接入VXLAN虚拟网络的问题，也可用于同一VXLAN虚拟网络的子网通信。

2. 三层网关：用于VXLAN虚拟网络的跨子网通信以及外部网络的访问。
   根据三层网关部署方式的不同，VXLAN三层网关又可以分为集中式网关和分布式网关。

   集中式网关部署
   集中式网关是指将三层网关集中部署在一台设备上，如图1所示，所有跨子网的流量都 经过三层网关进行转发，实现流量的集中管理。<
