蓝桥杯第九届省赛题-----彩灯控制系统笔记

题目要求：

一、 基本要求

1.1 使用 CT107D 单片机竞赛板，完成“彩灯控制器”功能的程序设计与调

试；

1.2 设计与调试过程中，可参考组委会提供的“资源数据包”；

1.3 Keil 工程文件以准考证号命名，完成设计后，提交完整、可编译的 Keil

工程文件到服务器。

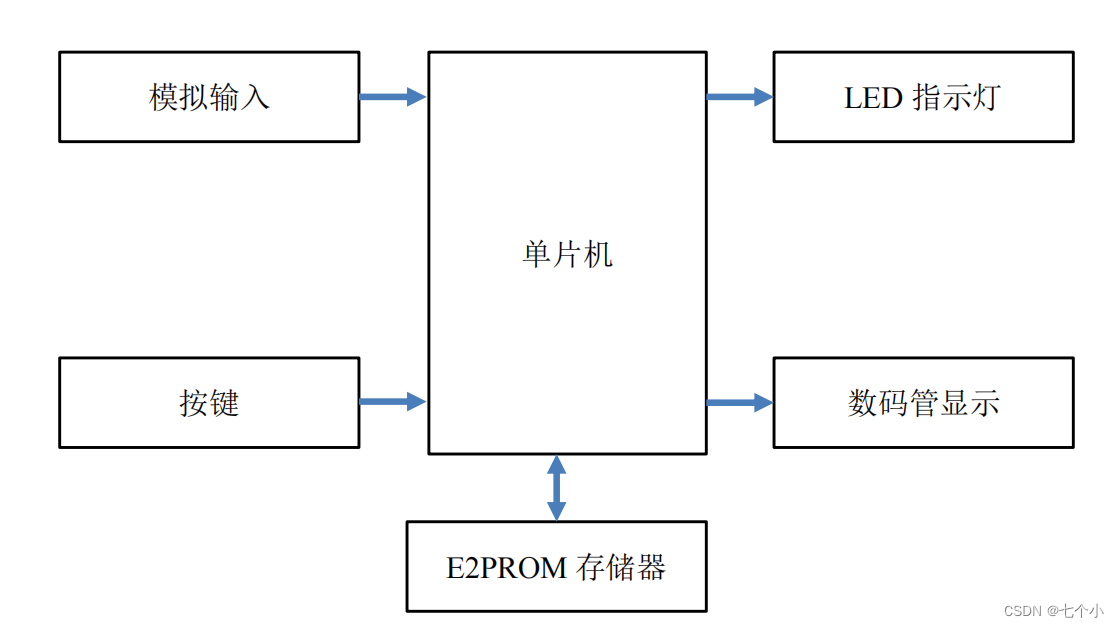

二、 硬件框图

三、 功能描述

3.1 基本功能描述

通过单片机控制 8 个 LED 指示灯按照特定的顺序（工作模式）亮灭；指

示灯的流转间隔可通过按键调整，亮度可由电位器 RB2 进行控制；各工

作模式的流转间隔时间需在 E2PROM 中保存，并可在硬件重新上电后，

自动载入。

3.2 设计说明

1 ）关闭蜂鸣器、继电器等与本试题程序设计无关的外设资源；

2 ）设备上电后默认数码管、 LED 指示灯均为熄灭状态；

单片机

LED 指示灯

按键

模拟输入

数码管显示

E2PROM 存储器 3 ）流转间隔可调整范围为 400ms-1200ms ；

4 ）设备固定按照模式 1 、模式 2 、模式 3 、模式 4 的次序循环往复运行。

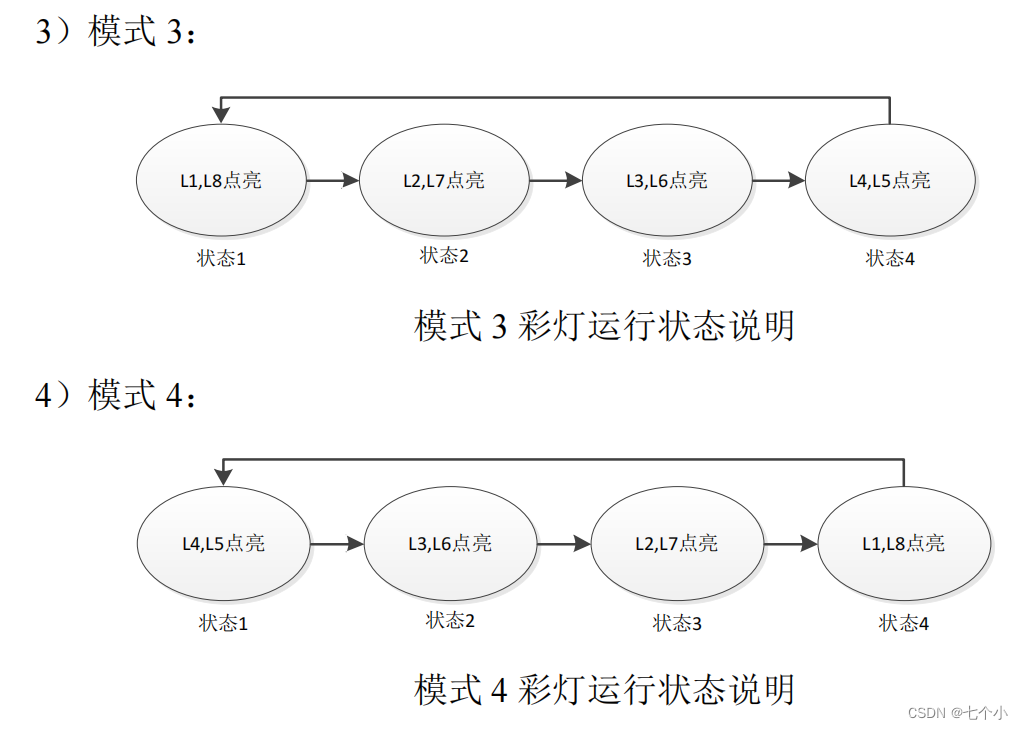

3.3 LED 指示灯工作模式

1 ）模式 1 ：按照 L1 、 L2…L8 的顺序，从左到右单循环点亮。

2 ）模式 2 ：按照 L8 、 L7…L1 的顺序，从右到左单循环点亮。

3.4 亮度等级控制

检测电位器 RB2 的输出电压，控制 8 个 LED 指示灯的亮度，要求在 0V-5V

的可调区间内，实现 4 个均匀分布的 LED 指示灯亮度等级。

3.5 按键功能

1 ）按键 S7 定义为“启动 / 停止”按键，按下后启动或停止 LED 的流转。

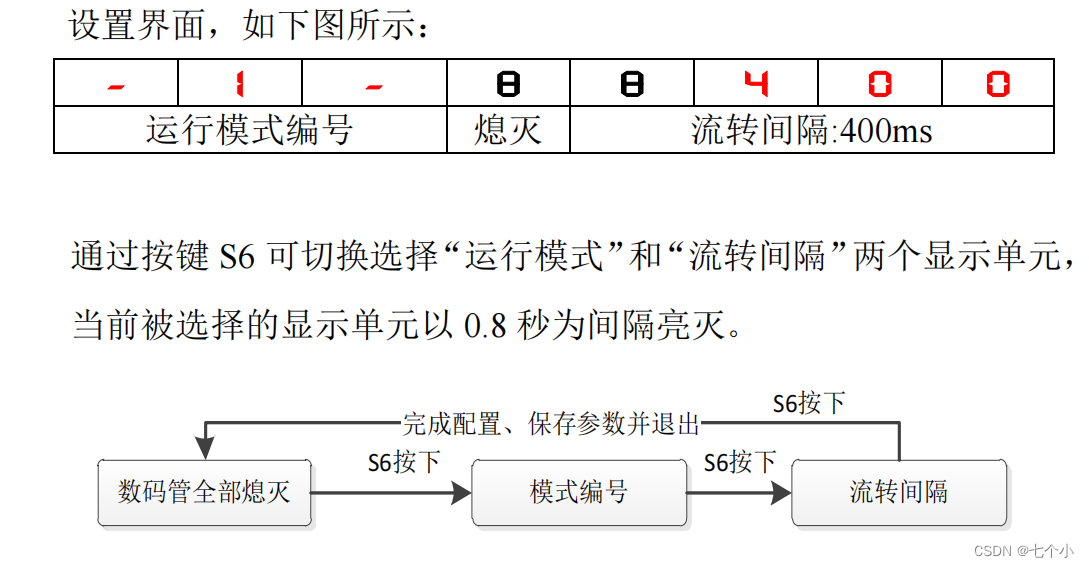

2 ）按键 S6 定义为“设置”按键，按键按下后数码管进入“流转间隔”

设置界面，如下图所示：

通过按键 S6 可切换选择“运行模式”和“流转间隔”两个显示单元，

当前被选择的显示单元以 0.8 秒为间隔亮灭 。

3 ）按键 S5 定义为“加”按键，在设置界面下，按下该键，若当前选择

的是运行模式，则运行模式编号加 1 ，若当前选择的是流转间隔，则

流转间隔增加 100ms 。

4 ）按键 S4 定义为“减”按键，在设置界面下，按下该键，若当前选择

的是运行模式，则运行模式编号减 1 ，若当前选择的是流转间隔，则

流转间隔减少 100ms 。

5 ）按键功能说明：

a
