Nios II 流水的灯实验

最新推荐文章于 2024-06-15 16:12:03 发布

Kmugi

最新推荐文章于 2024-06-15 16:12:03 发布

阅读量429

点赞数 5

文章标签： fpga

本文链接：https://blog.youkuaiyun.com/m0_74112520/article/details/138870101

版权

文章目录

1.Nios II 硬件设计
2 软件设计
3 效果展示

1.Nios II 硬件设计

1.1 创建项目

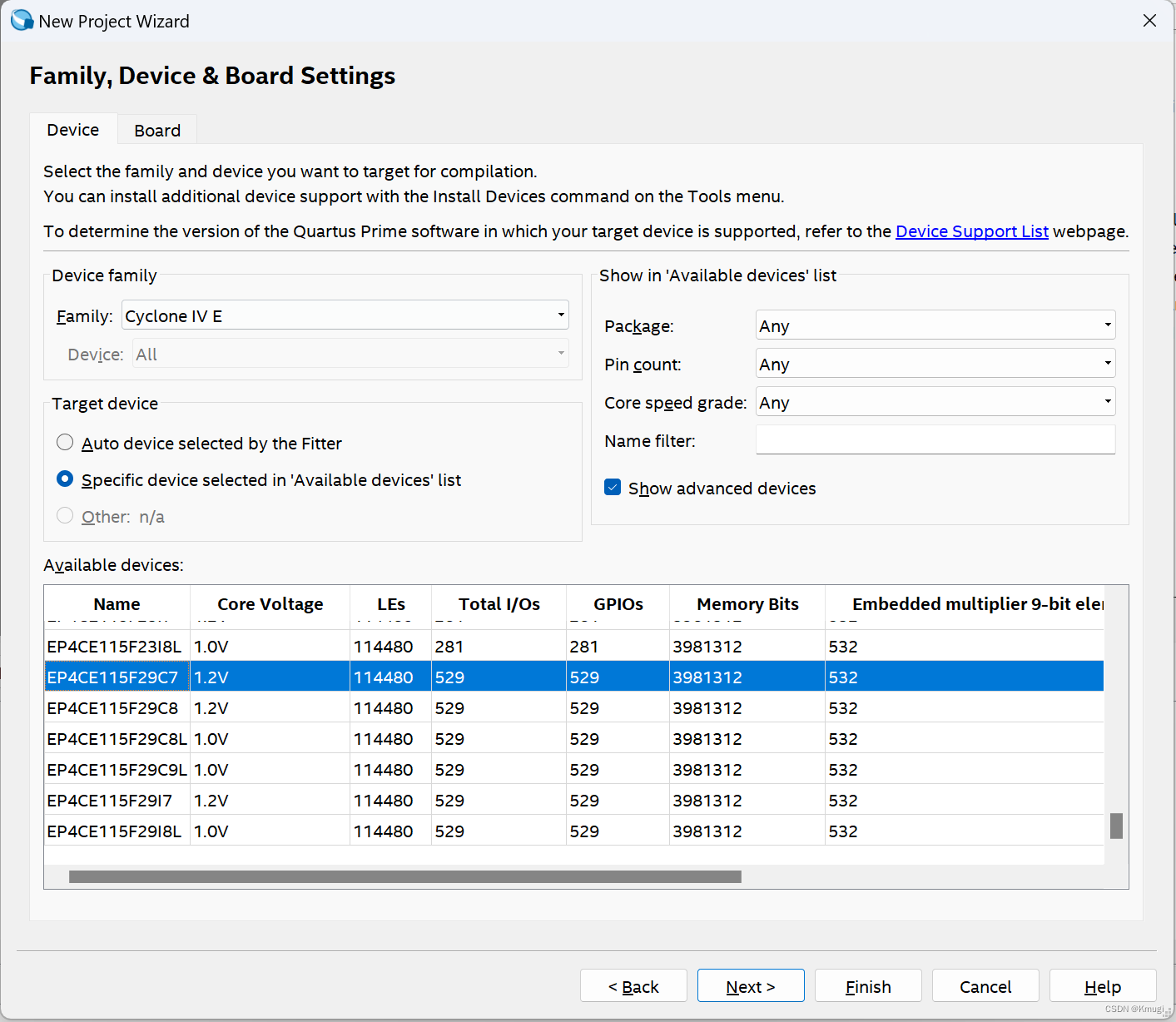

点击新建项目，根据自己的需求选择芯片
在这里插入图片描述

1.2 设计Nios ii

1.2.1 设计时钟

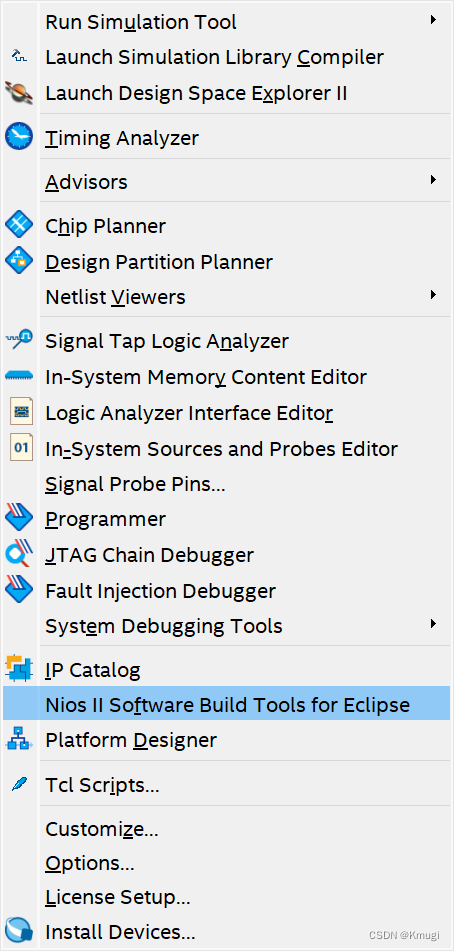

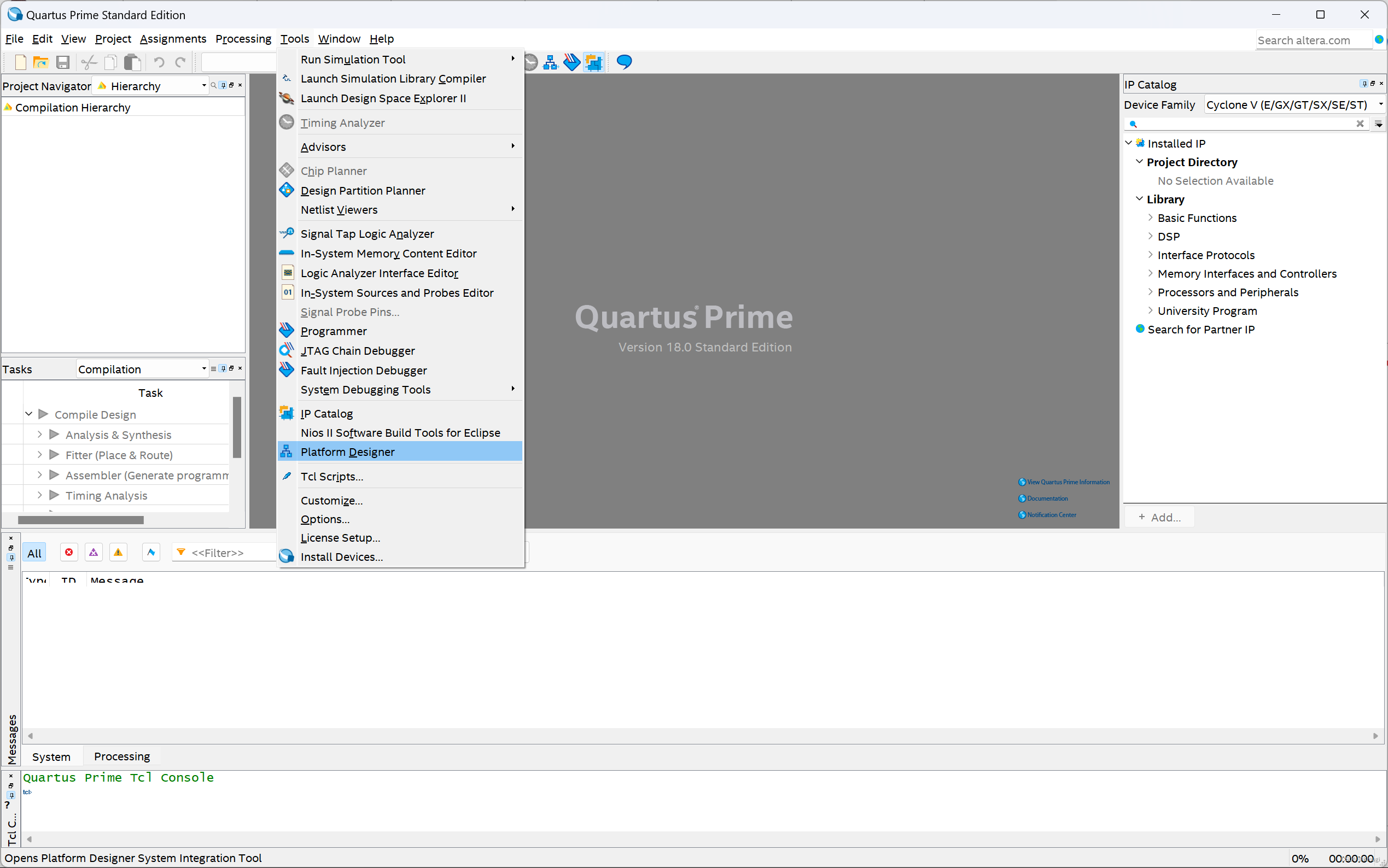

点击Tools 进入Platform Designer 在这里插入图片描述

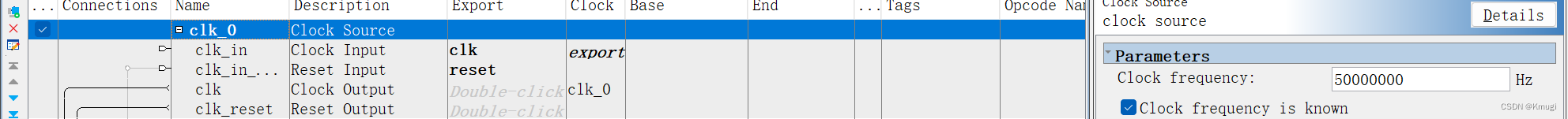

将时钟频率设计为50MHz，和使用的芯片保持一致

1.2.2 添加部件

依次添加下列部件，默认设置即可
在这里插入图片描述

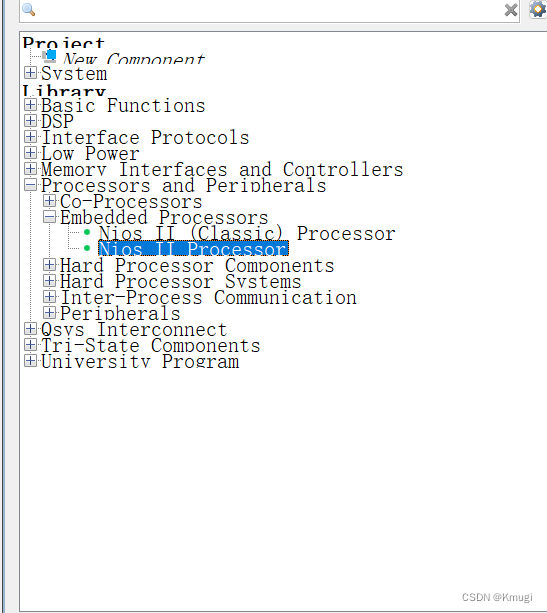

右键将Nios II 重命名为cpu

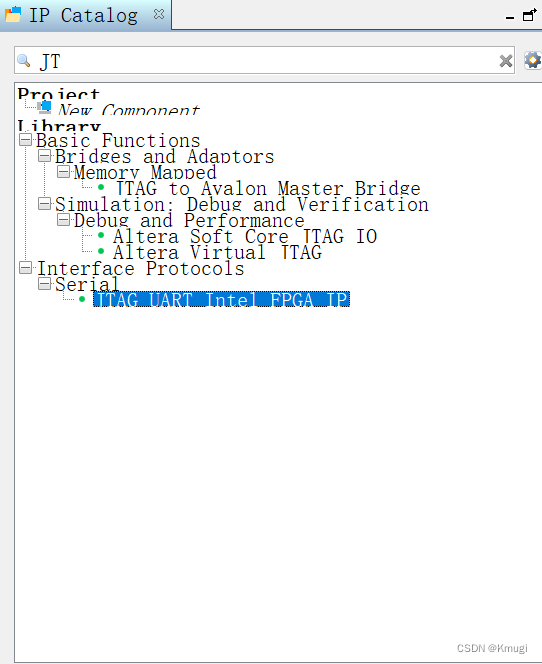

重命名为uart

在这里插入图片描述

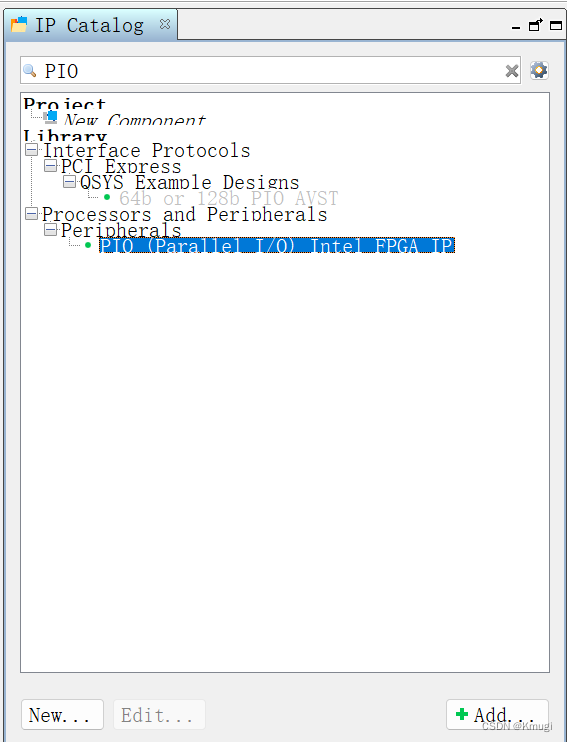

重命名为pio_led

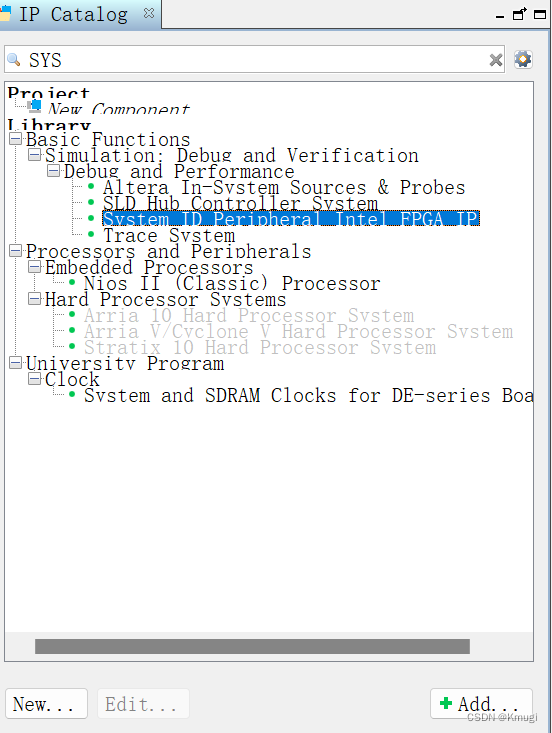

重命名为sysid

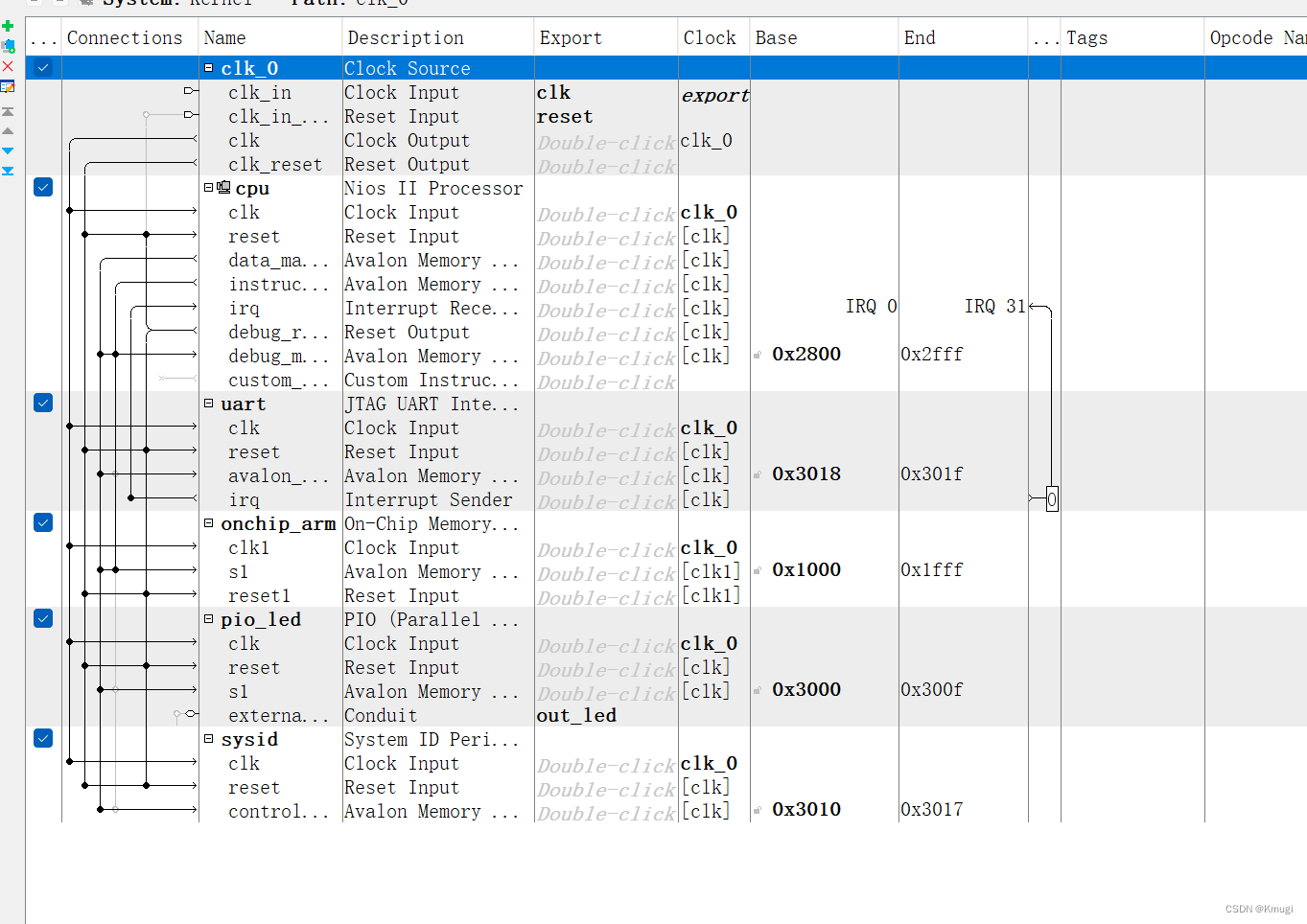

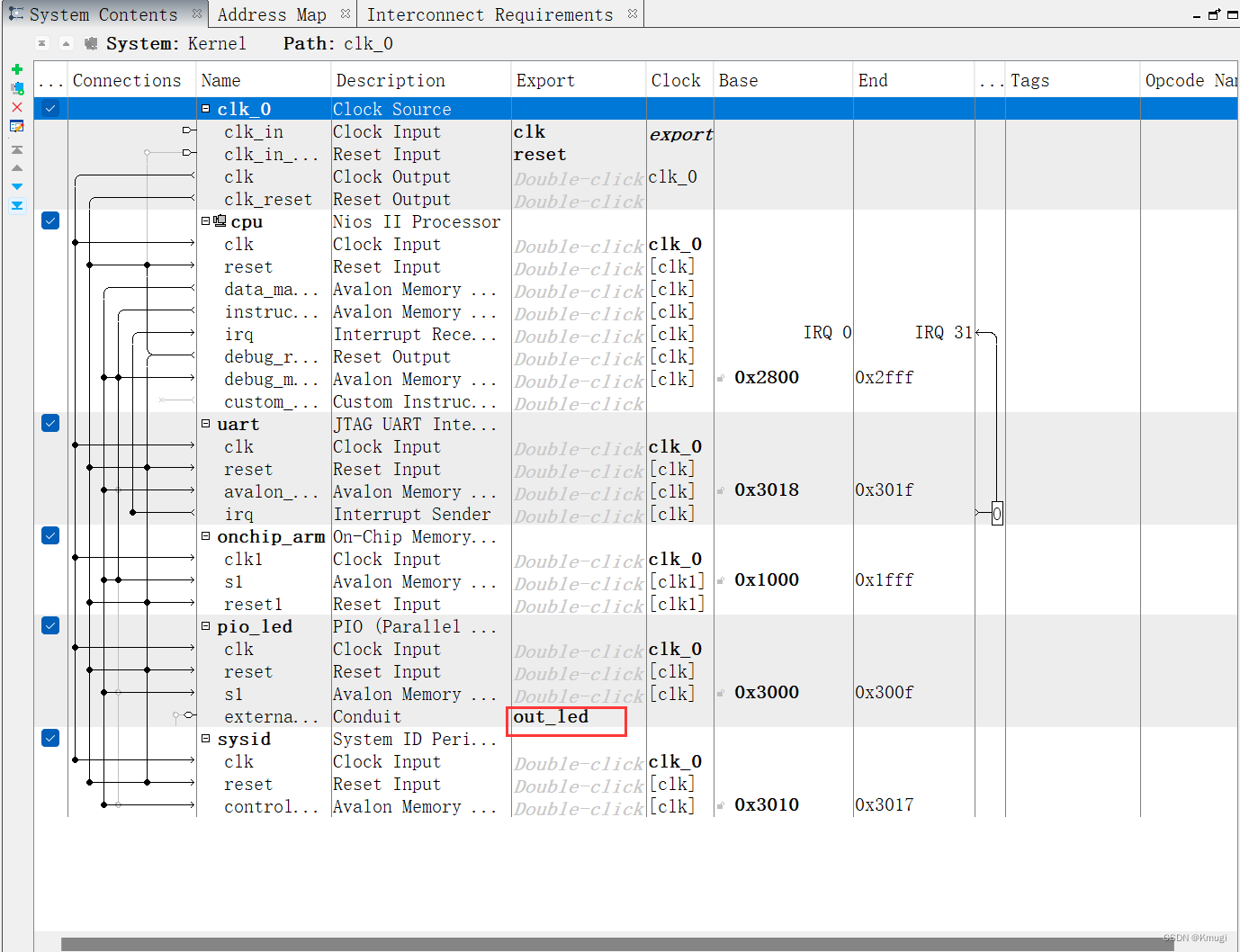

依照下图进行连线

给pio_led导出输出端口

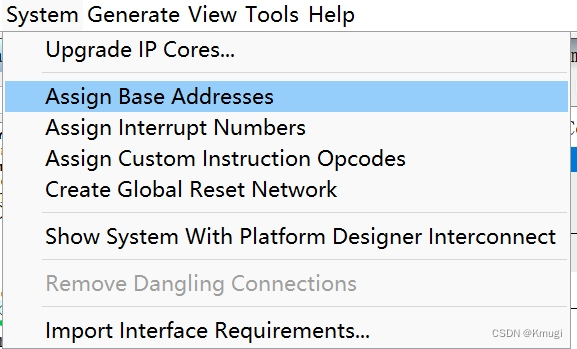

分配基址

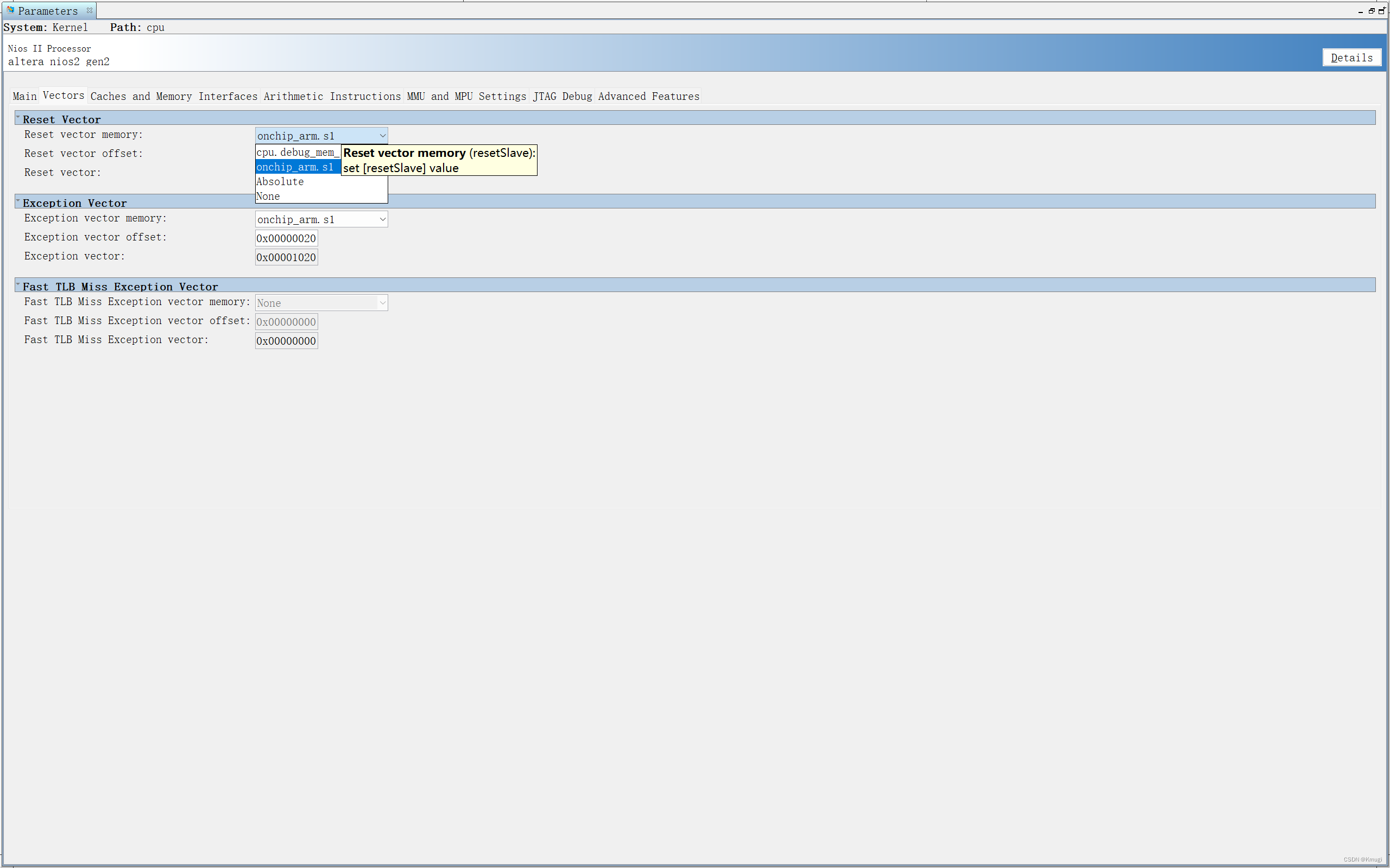

双击CPU进入以下界面更改重置容器

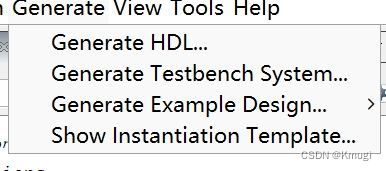

生成HDL

硬件设计完成

1.2.3 原理图导入

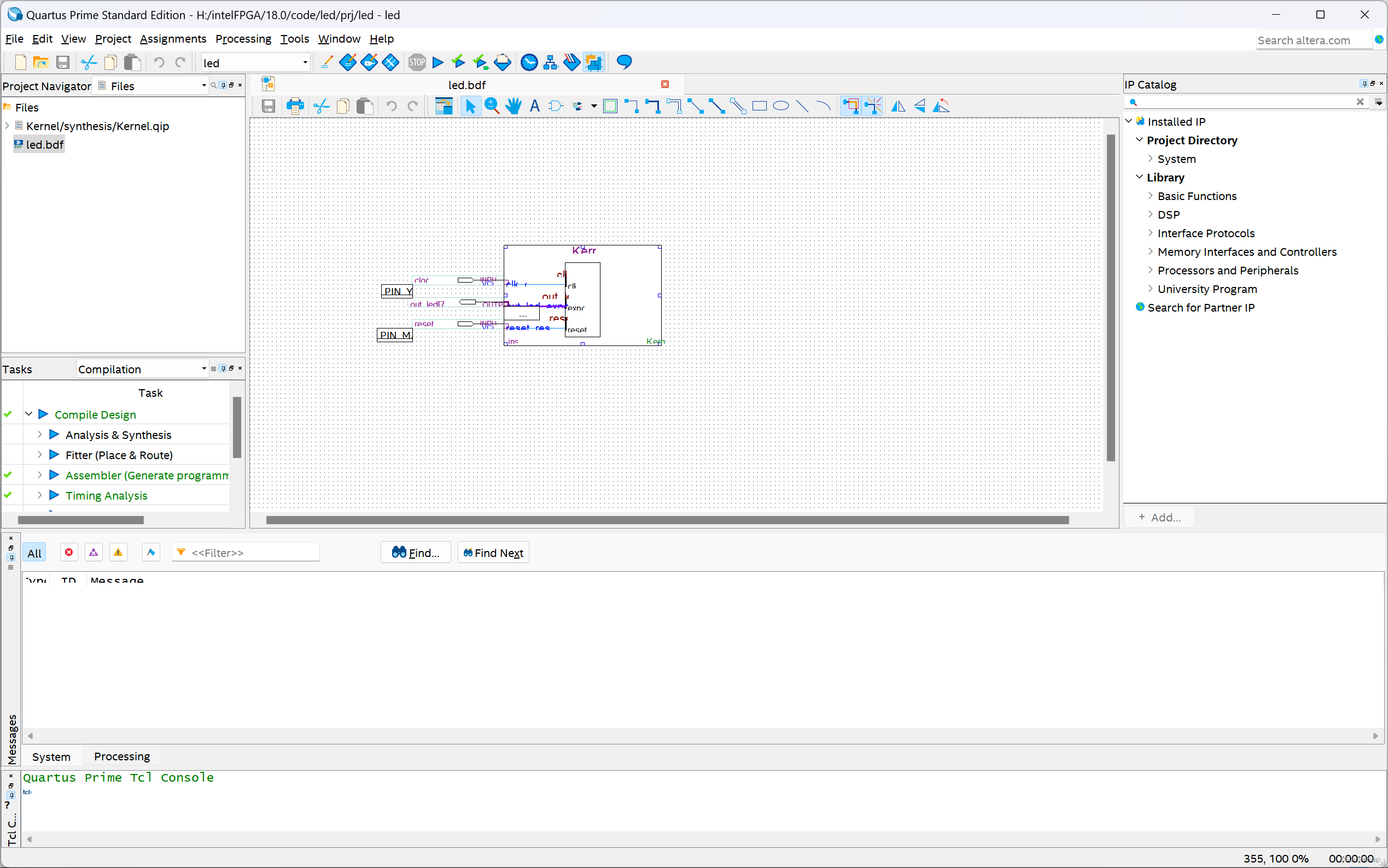

返回到Quartus页面，新建原理图文件：
在这里插入图片描述
双击空白处，将我们刚刚生成的bsf文件导入

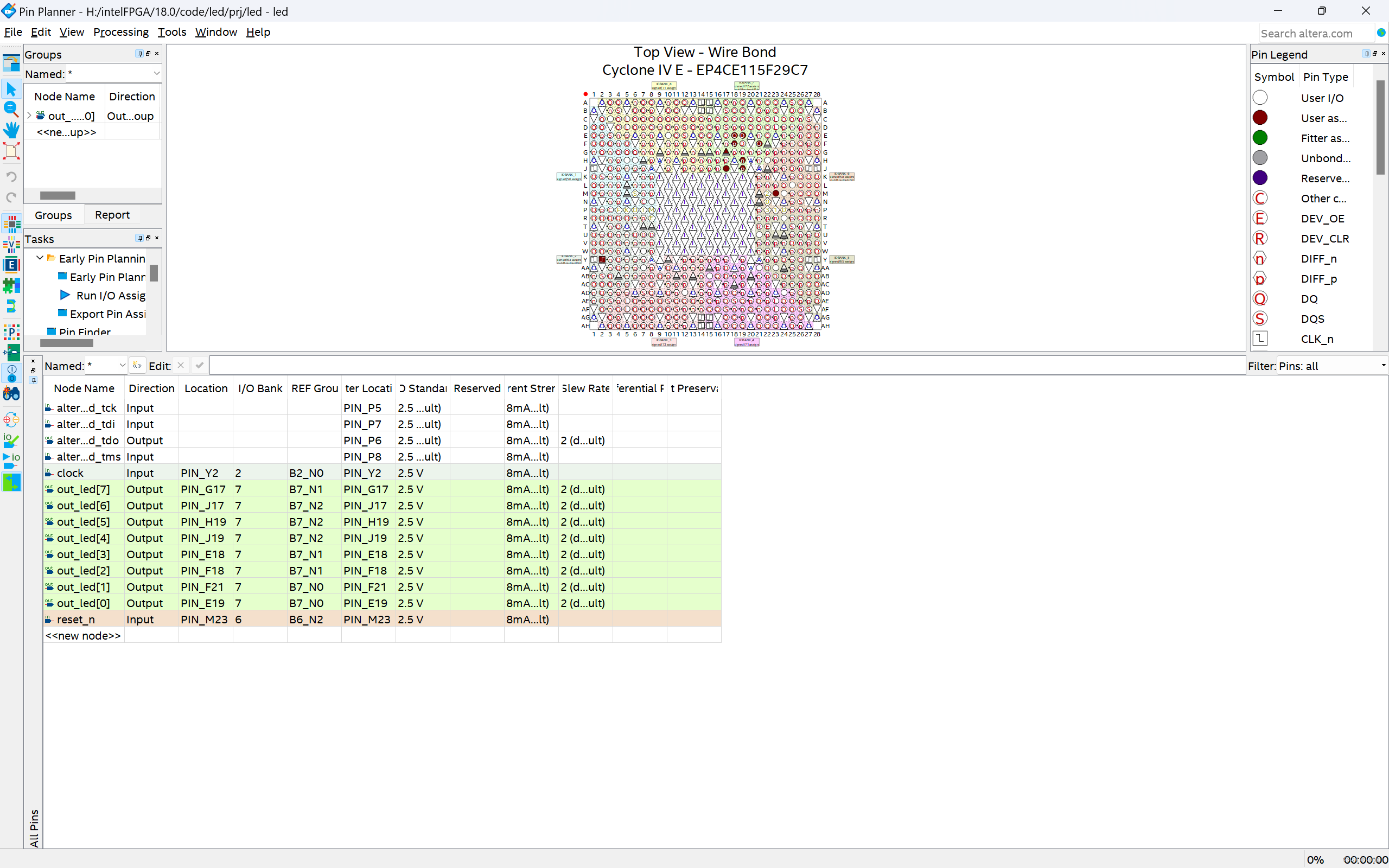

点击右键生成端口，将端口分别重命名为clock,out_led,rst_n,编译，编译完成后分配管脚

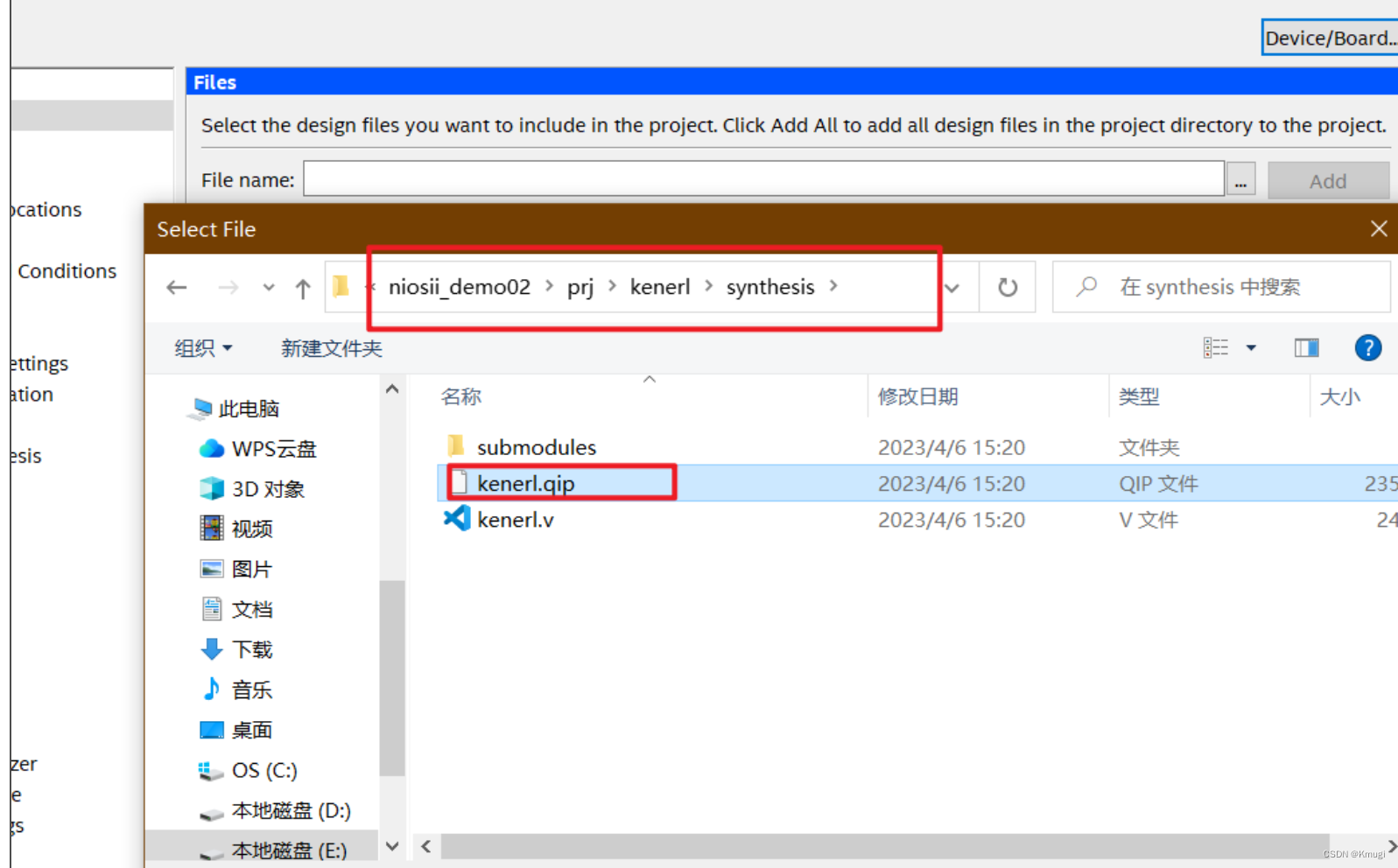

如果编译报错，添加pip文件

2 软件设计

进入eclipse

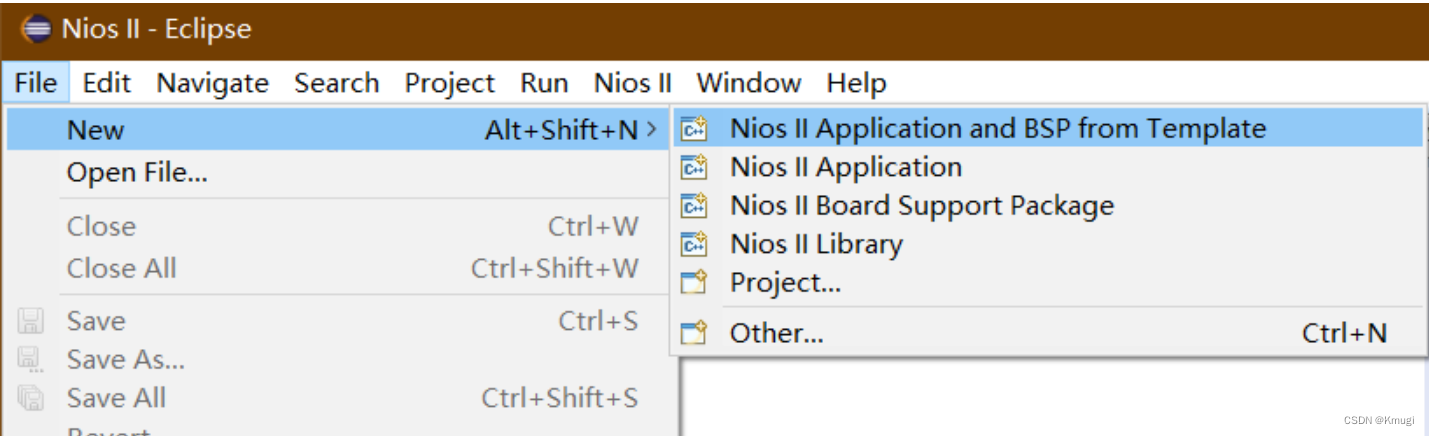

在这里插入图片描述新建文件

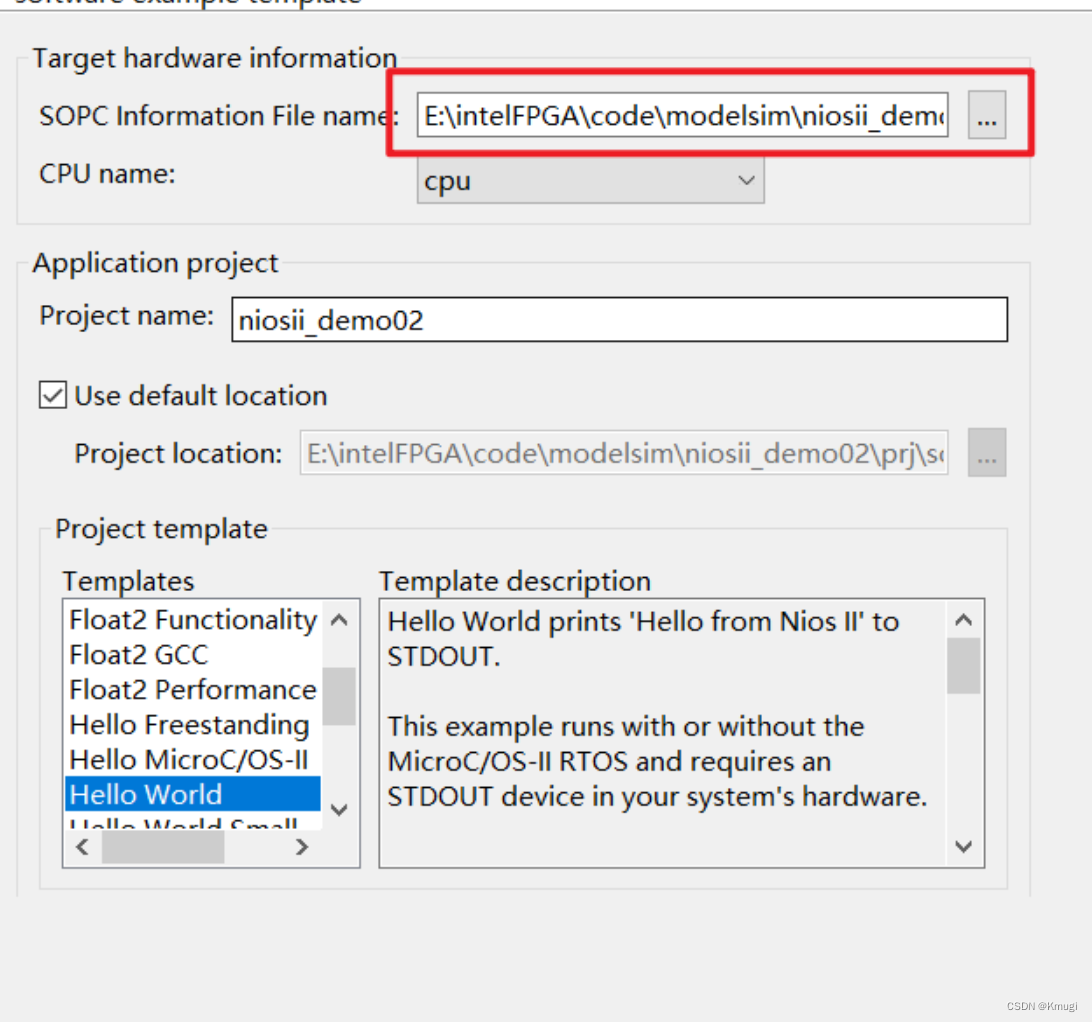

选择导入sopcinfo文件，Hello world 模板

将hello world 代码替换成以下代码

#include "system.h"
#include "altera_avalon_pio_regs.h"
#include "alt_types.h"
#include "stdio.h"
const alt_u8
led_data[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
int main (void)
{
 int count=0;
 alt_u8 led;
 volatile int i;
 while (1)
 { if (count==7)
 {count=0;}
 else
 {count++;}
 led=led_data[count];
 IOWR_ALTERA_AVALON_PIO_DATA(PIO_LED_BASE, led);
 i = 0;
 printf("Hello Nios-II\n");
 while (i<500000)
 i++;
 }
 return 0;
}
