GPIO的学习

一、GPIO即通用输入输出端口，负责采集外部器件的信息或者控制外部器件工作，即输入输出。

二、GPIO简介

1.GPIO特点

        1，不同型号，IO口数量可能不一样，可通过选型手册快速查询

        2，快速翻转，每次翻转最快只需要两个时钟周期（F1最高速度可以到50Mhz）

        3，每个IO口都可以做中断

        4，支持8种工作模式

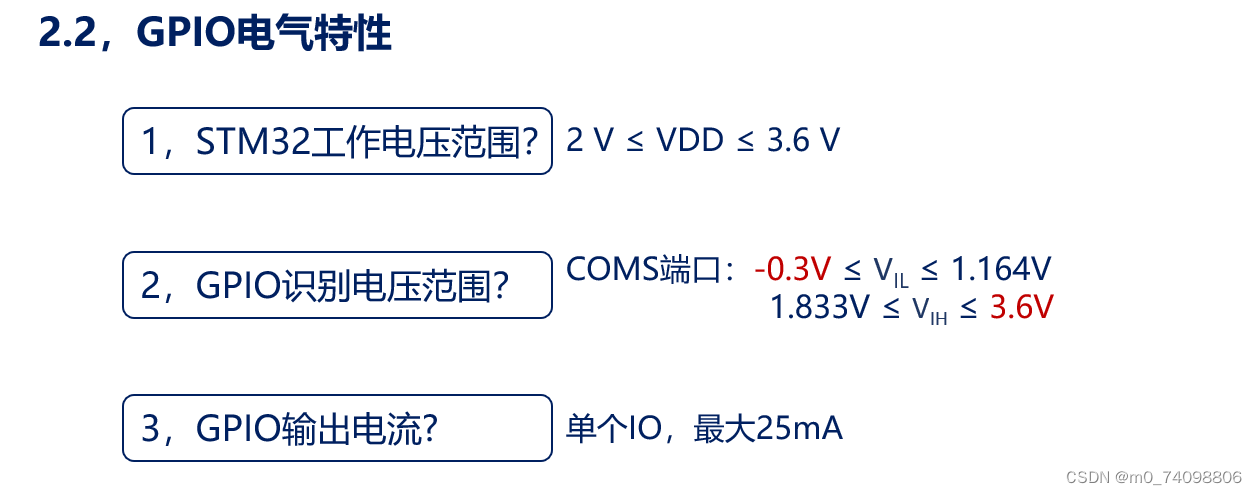

2.电气特性

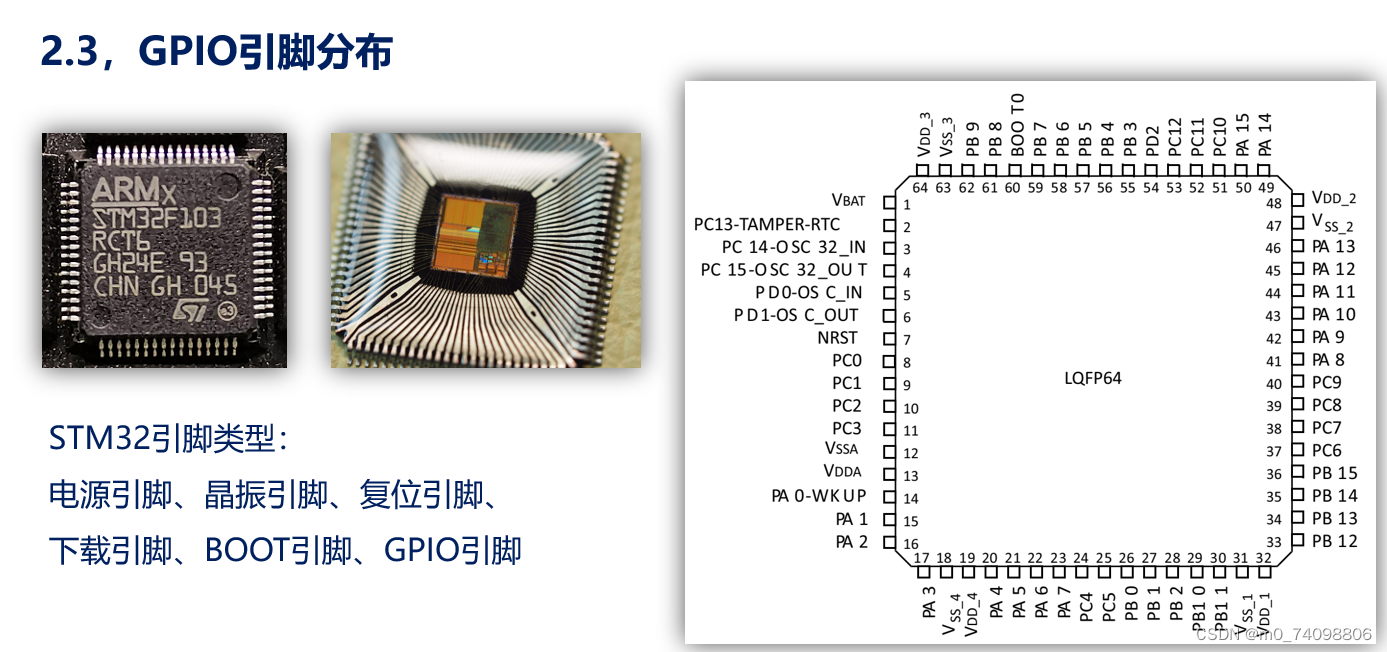

3.引脚分布

P开头的都是GPIO引脚

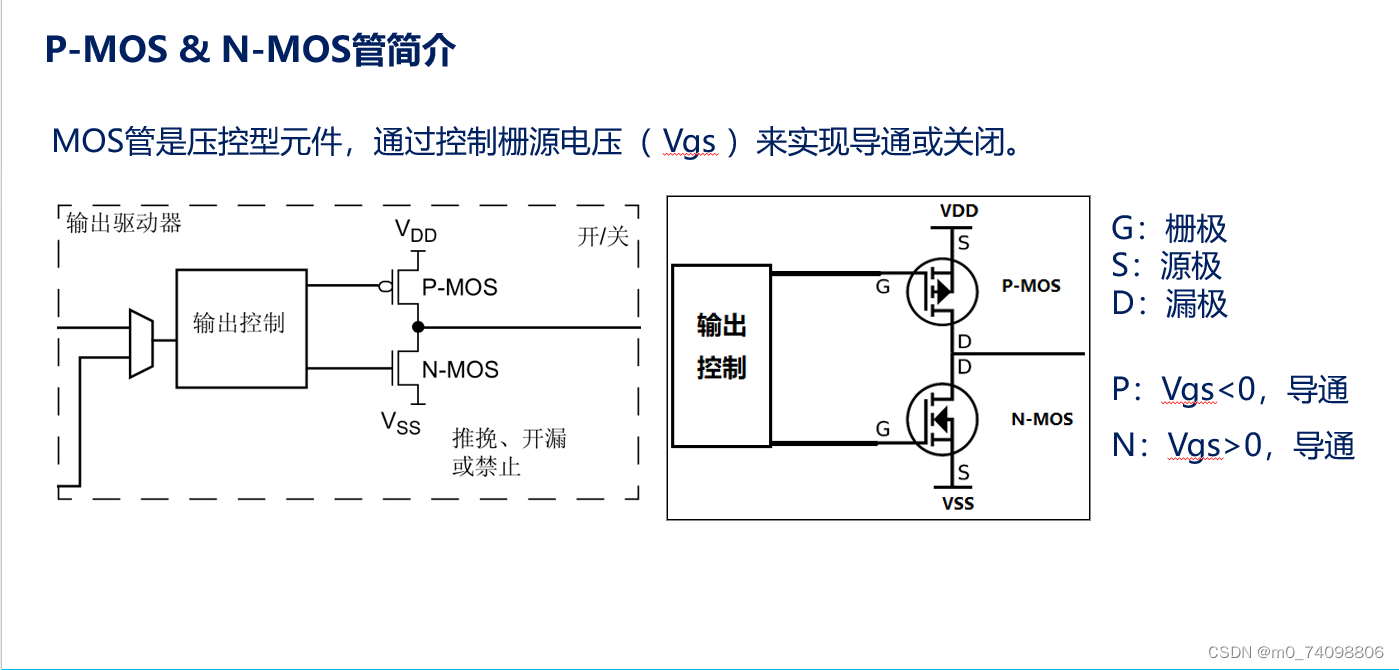

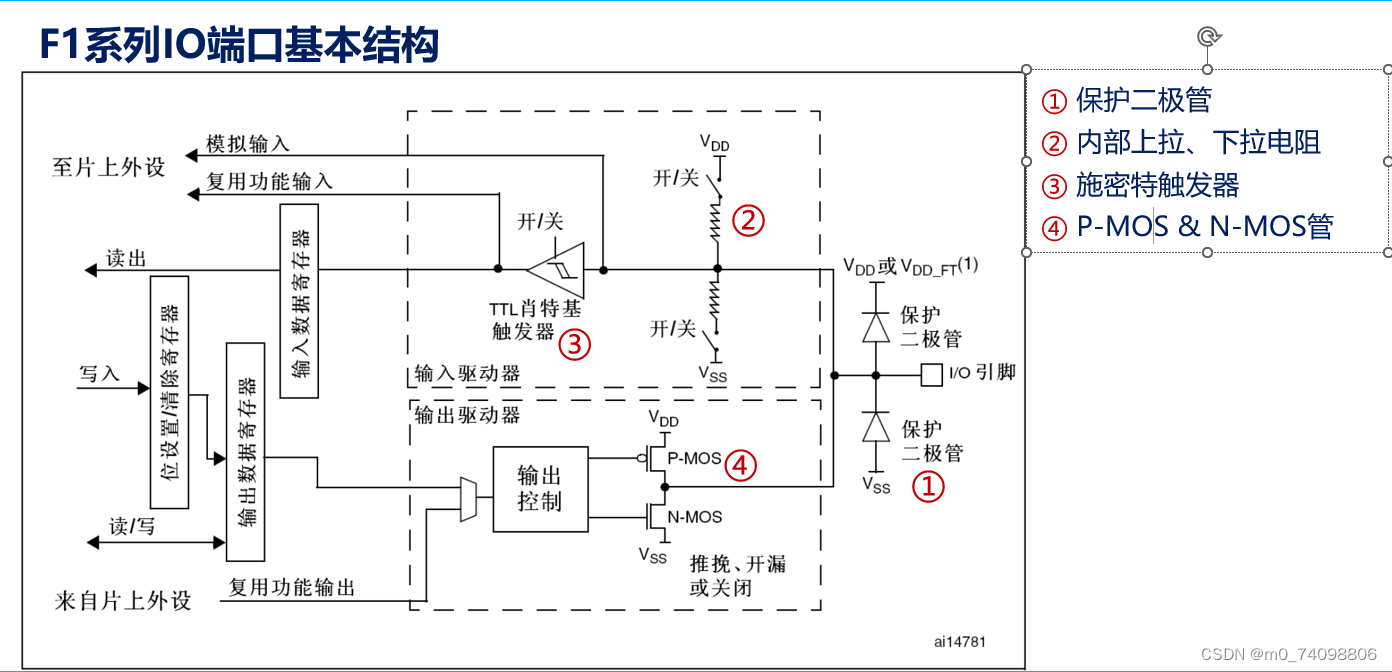

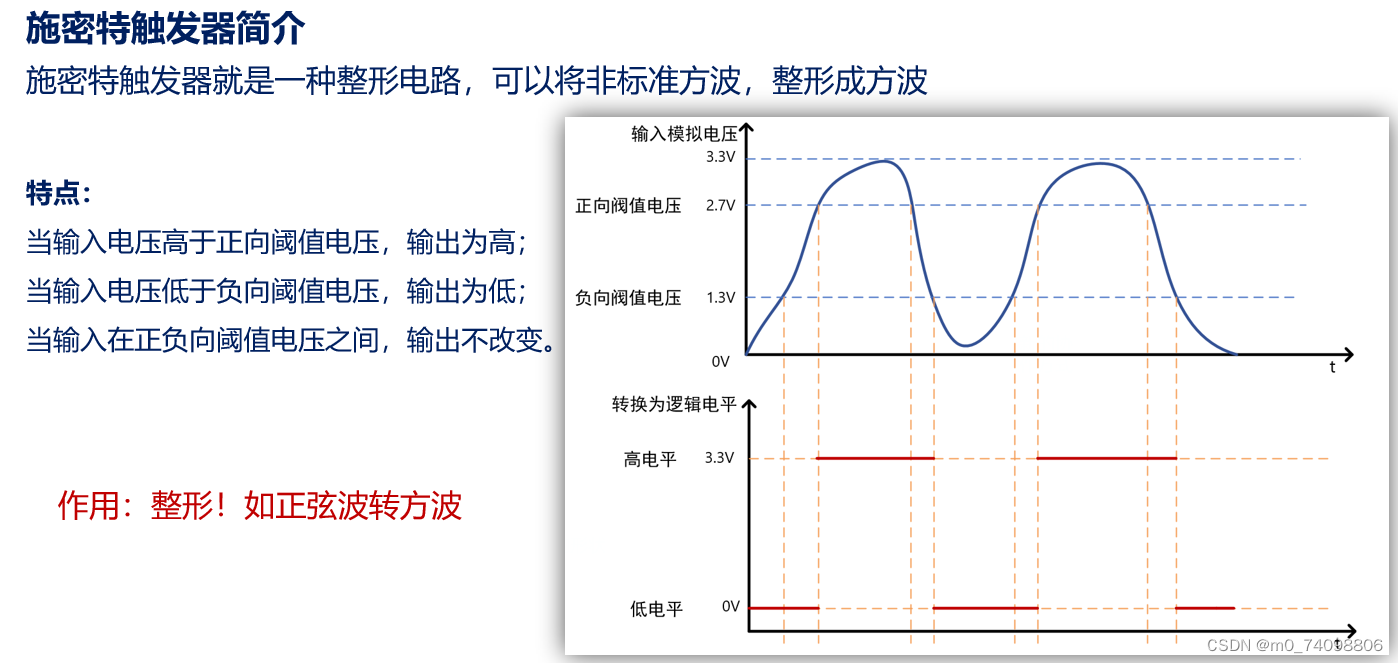

 三、IO端口基本结构介绍

二极管压降0.3V

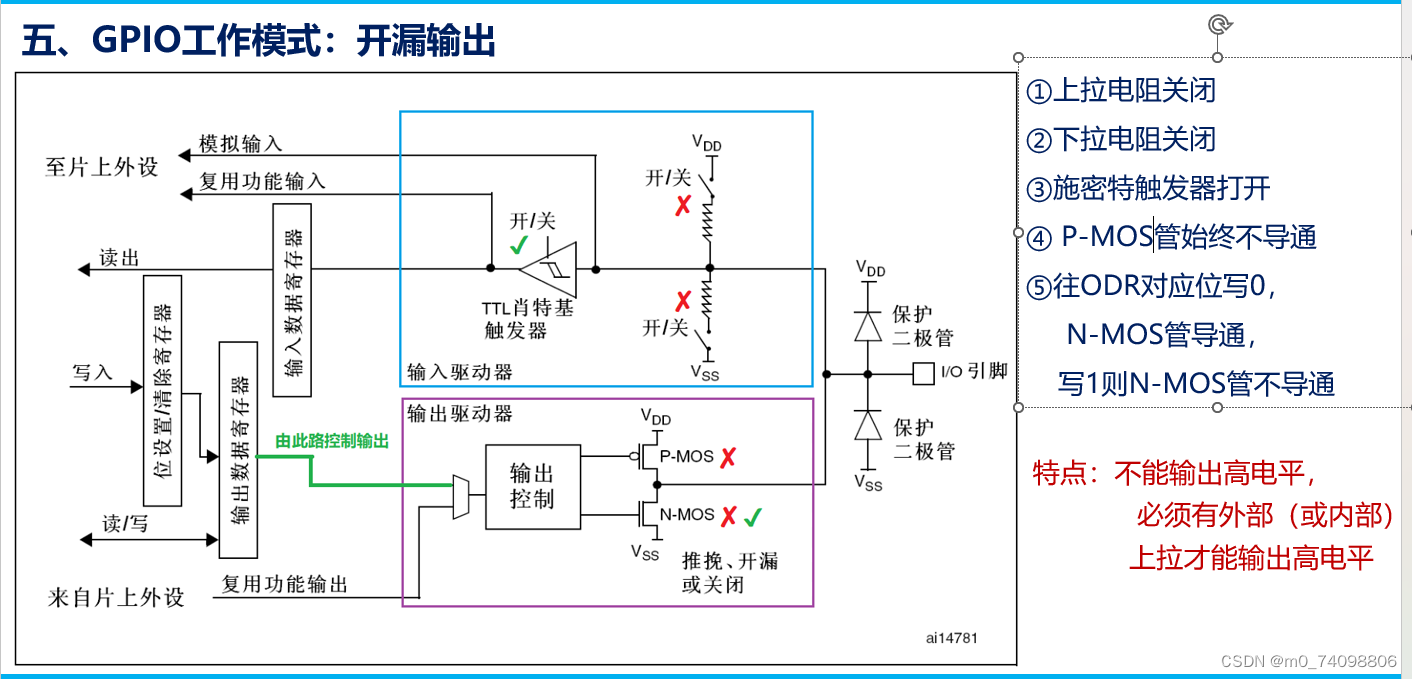

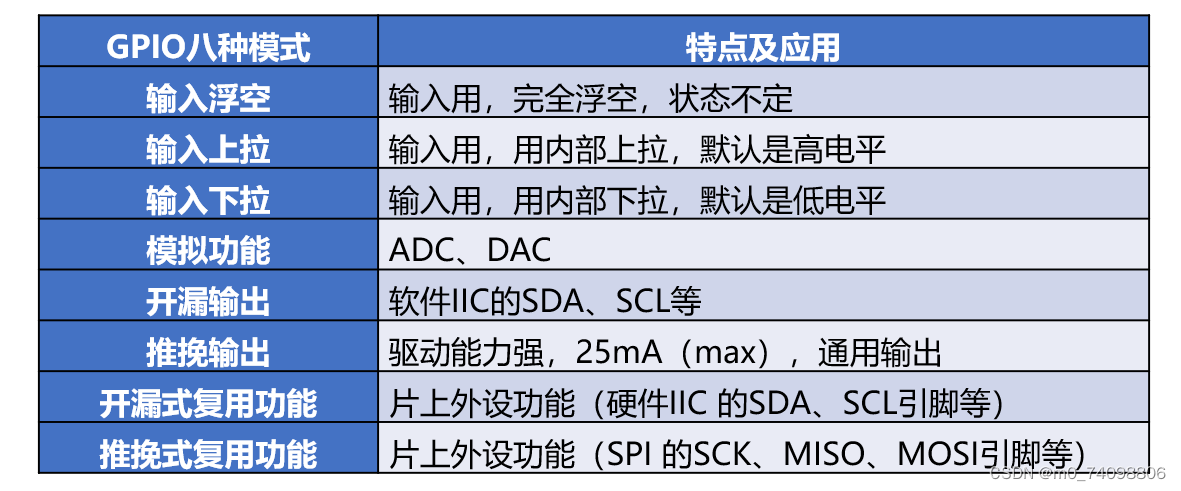

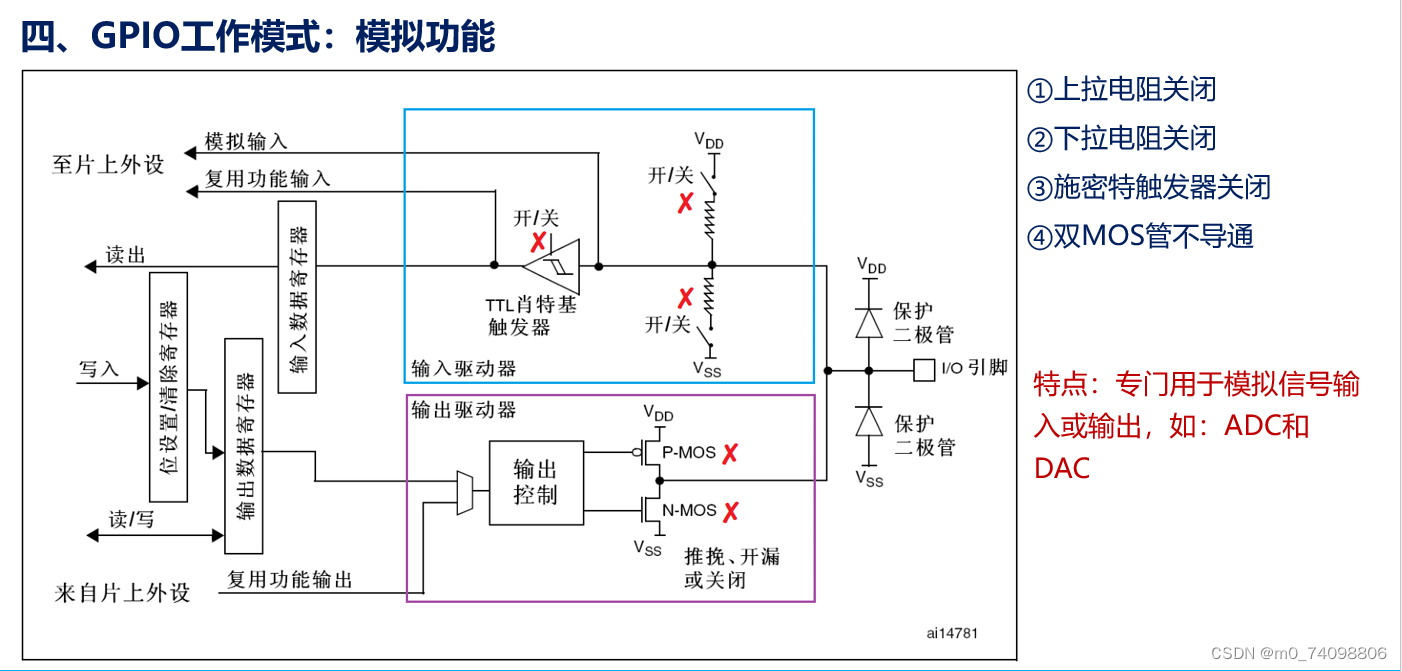

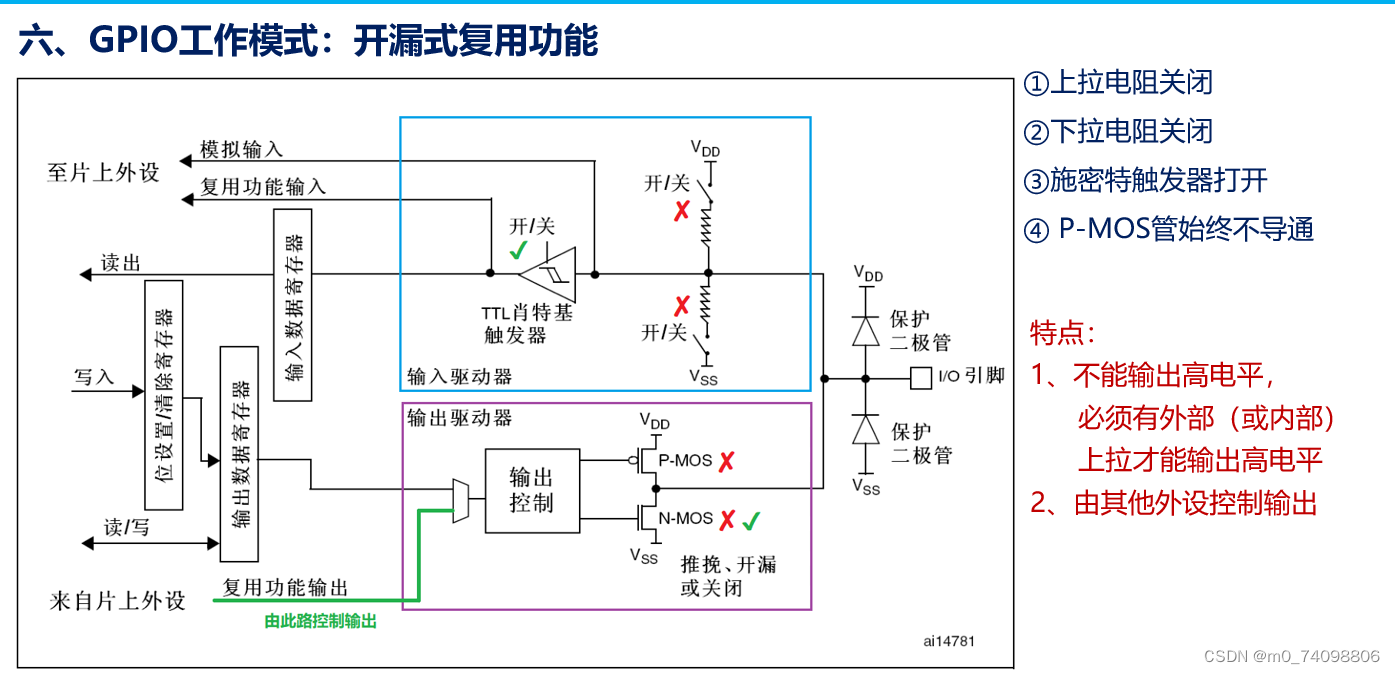

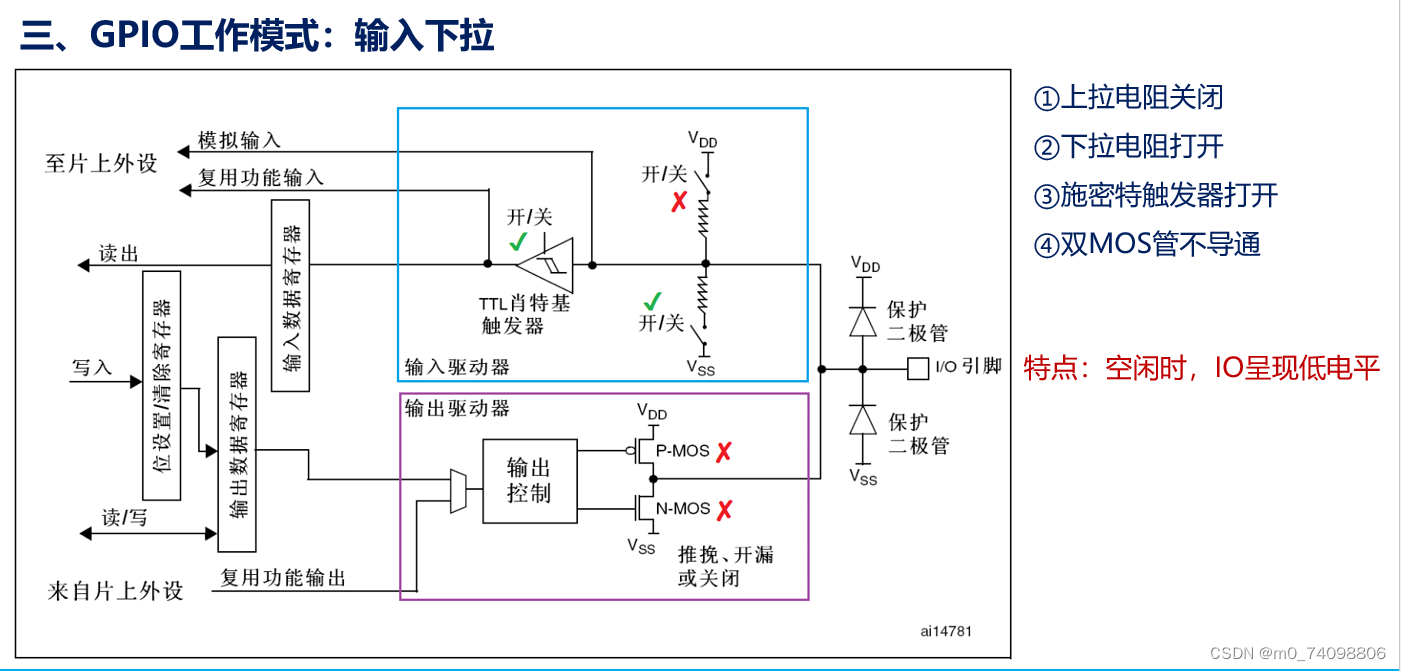

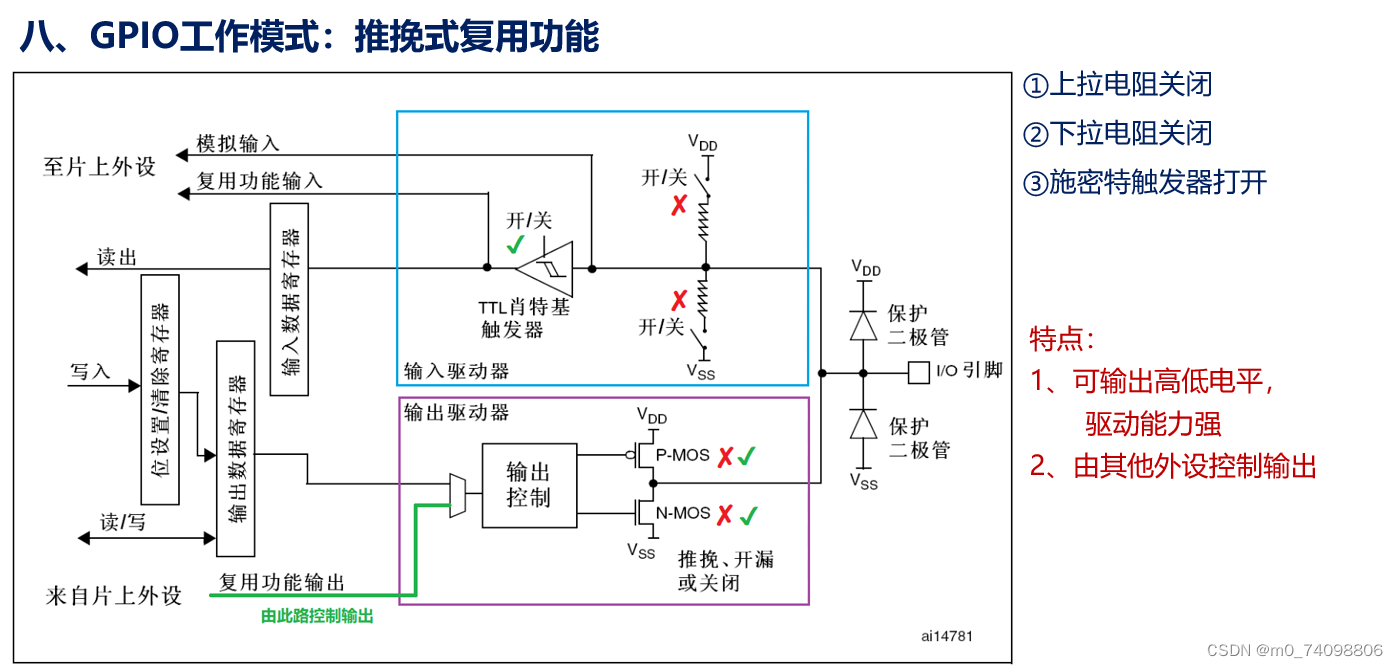

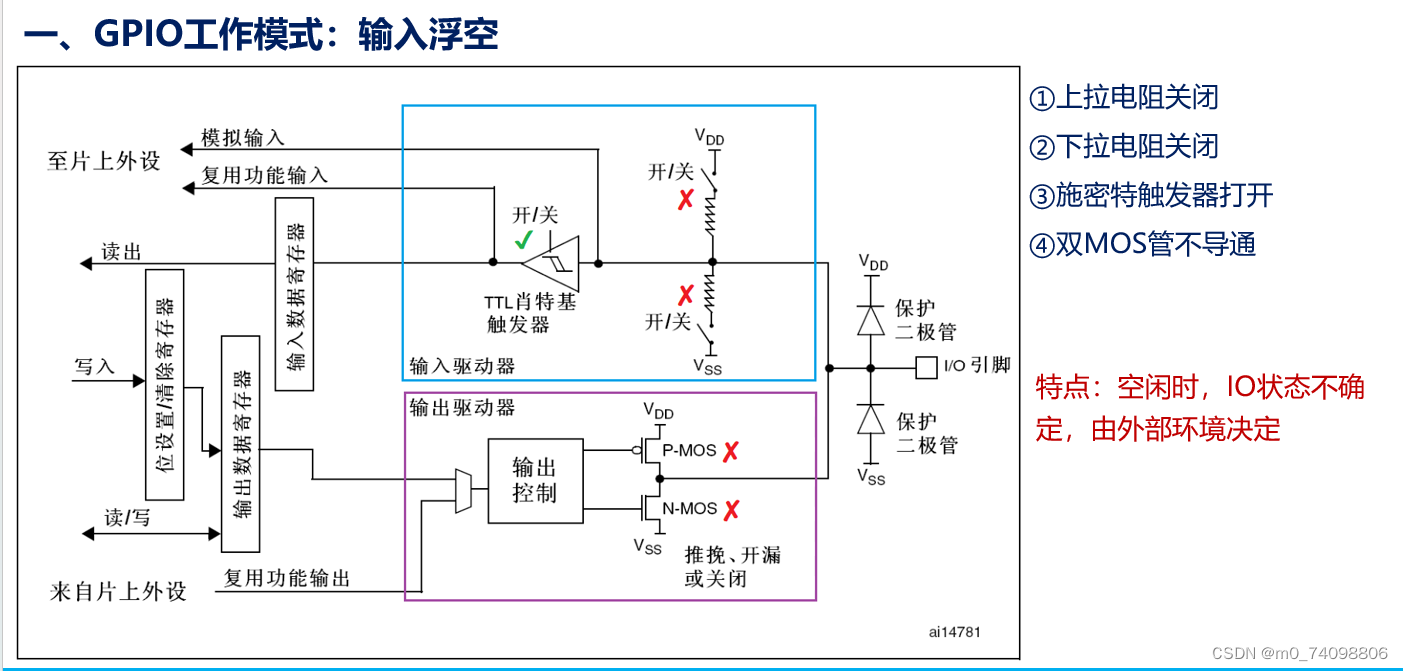

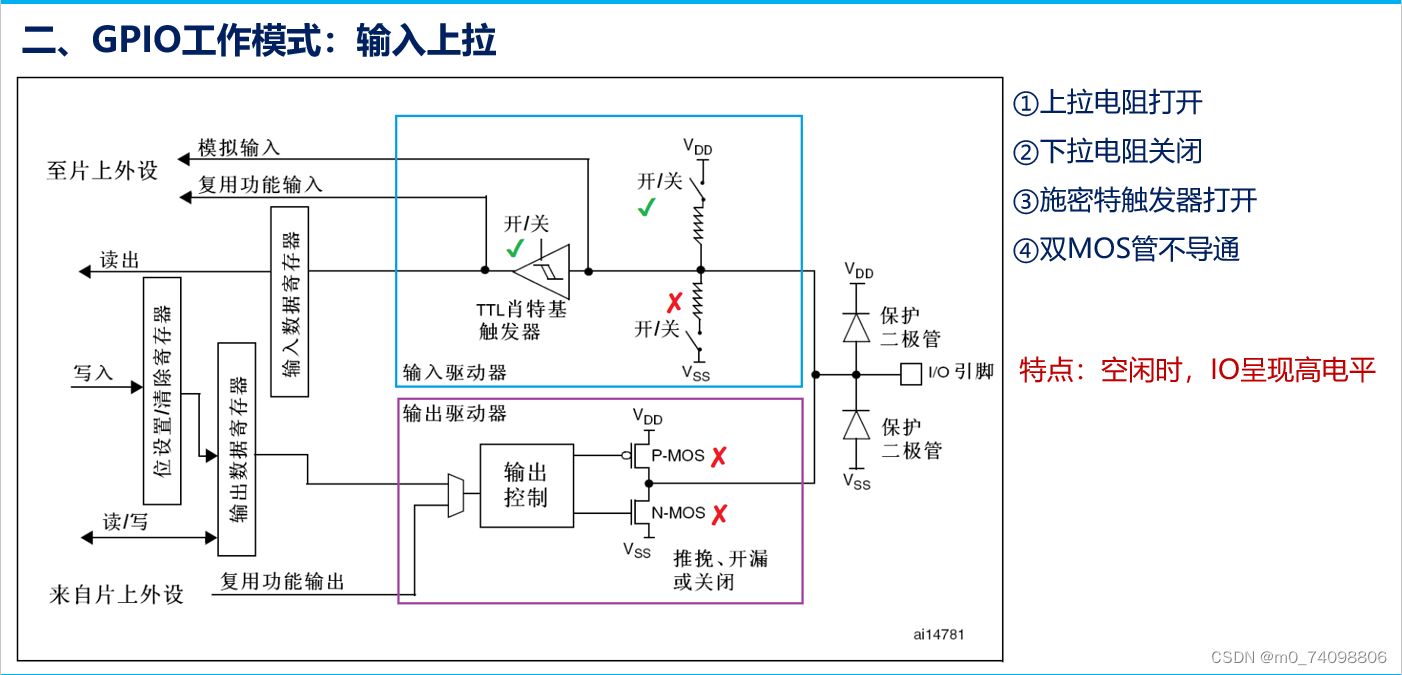

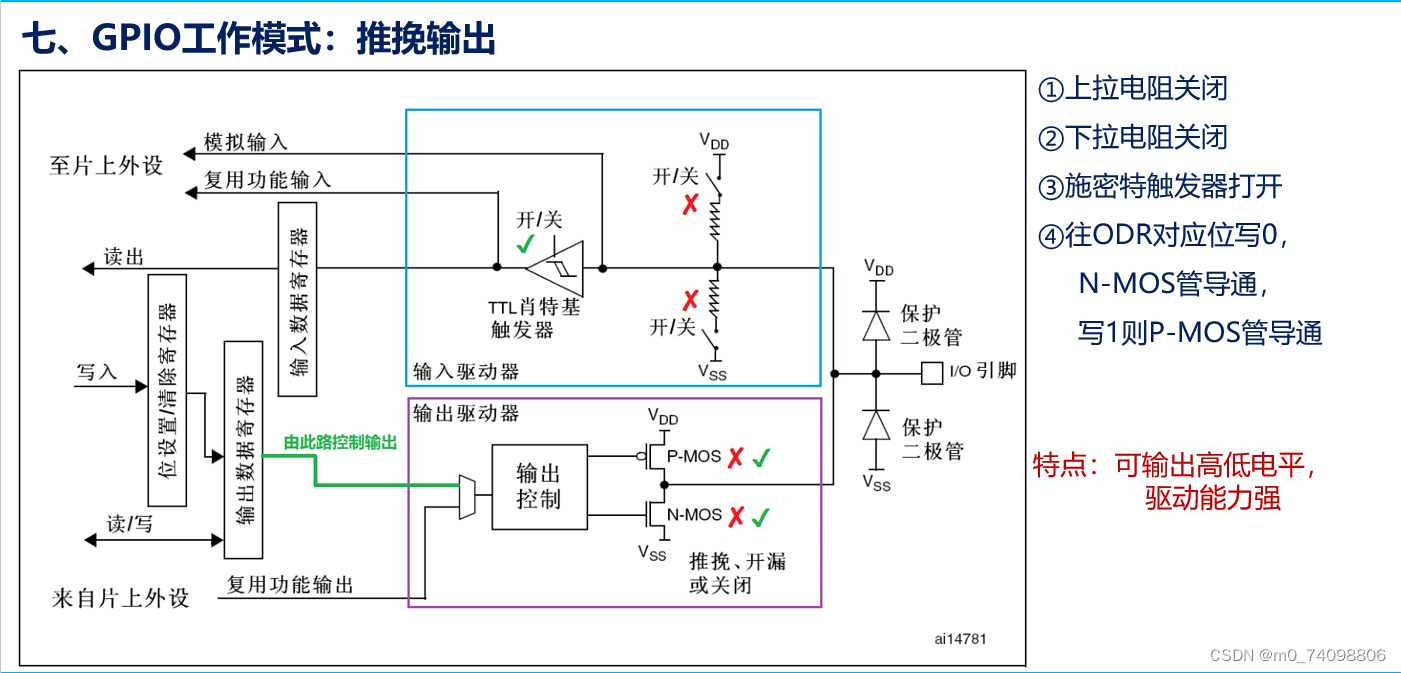

 四、GPIO八种模式分析







五、GPIO寄存器（此处总结通用寄存器）

参考F4系列参考手册

六、通用外设驱动模型（四步法）

1.初始化（时钟设置、参数设置、IO设置、中断设置（开中断、设NVIC））

2.读函数（可选） 从外设读取数据

3.写函数（可选）往外设写入数据

4.中断服务函数（可选）根据中断标志，处理外设中断事务

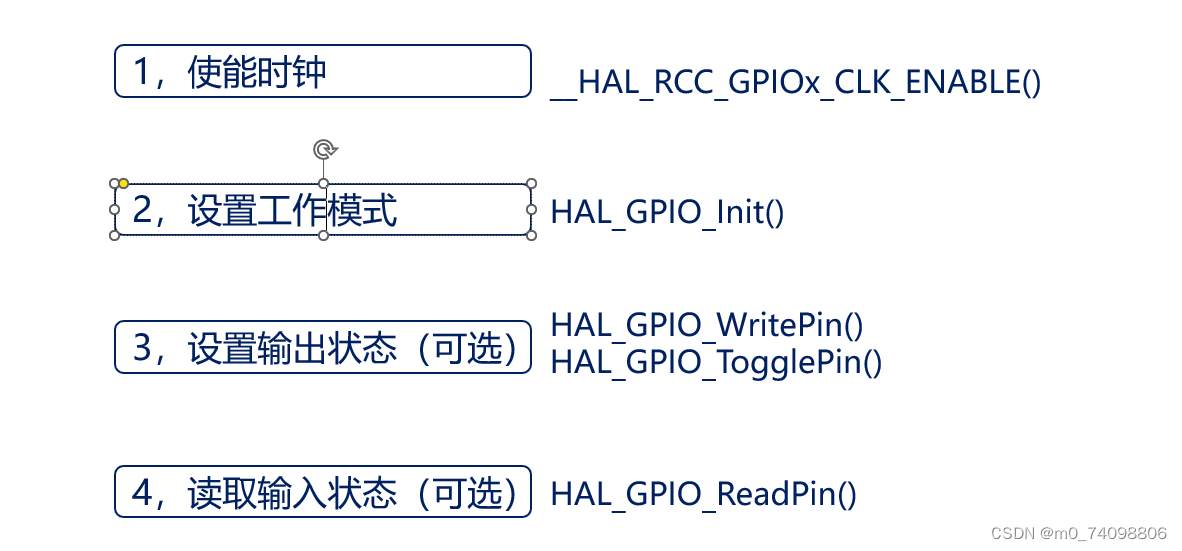

七、GPIO配置步骤
