Qt6通过 MATLAB Engine API for C++ 方式来调用MATLAB中的函数

MATLAB提供了一个C++ API，称为MATLAB Engine API。通过这个API，Qt可以直接与MATLAB进行交互。

步骤：

• 在MATLAB安装目录中找到 engine 的头文件和库文件。
• 在Qt项目中包含头文件（如 engine.h）并链接相关库。
• 使用 matlab::engine 命名空间下的功能启动MATLAB引擎并执行MATLAB代码。

优点：

• 支持双向通信（从Qt传递数据到MATLAB，或者从MATLAB获取结果）。
• 可以调用MATLAB函数并获取结果。

缺点：

• 需要MATLAB安装在运行环境中。
• 配置复杂。

下面是简单的例子测试，在本博主电脑上测试成功。

一、工具准备：

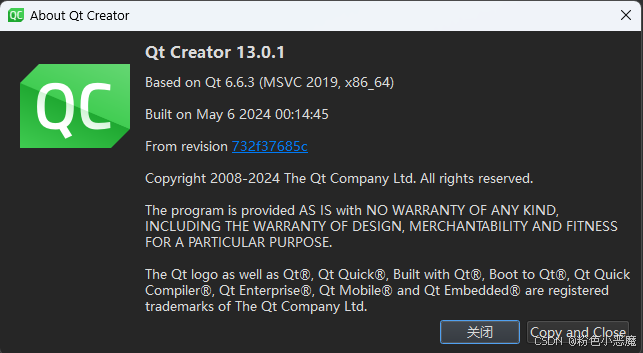

Qt6

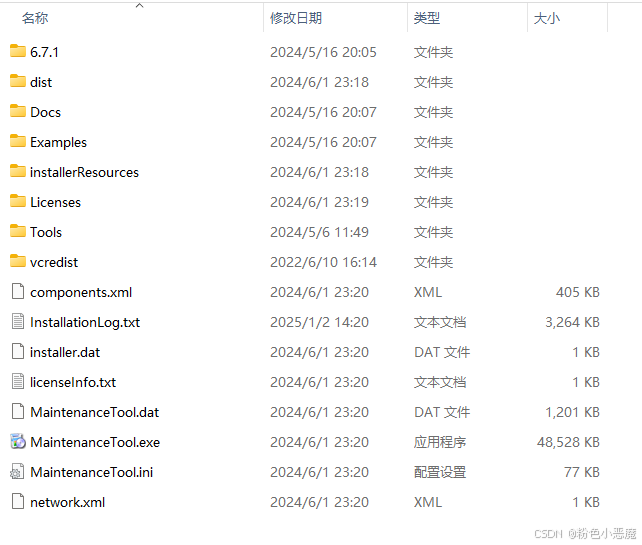

Qt6安装目录：



---

matlab



1.1 matlab环境

• MATLAB 安装路径在系统的环境变量中，通常 matlabroot 变量是指向MATLAB安装路径。
• 在 matlabroot/extern/include 目录中会包含 engine.h 头文件。
• 在 matlabroot/bin 目录中会包含MATLAB的C++库（如 libeng.lib 和 libmx.lib），这些库是用来编译和链接MATLAB引擎的。

在matlab中的命令行窗口输入 matlabroot，就可以看到安装路径：

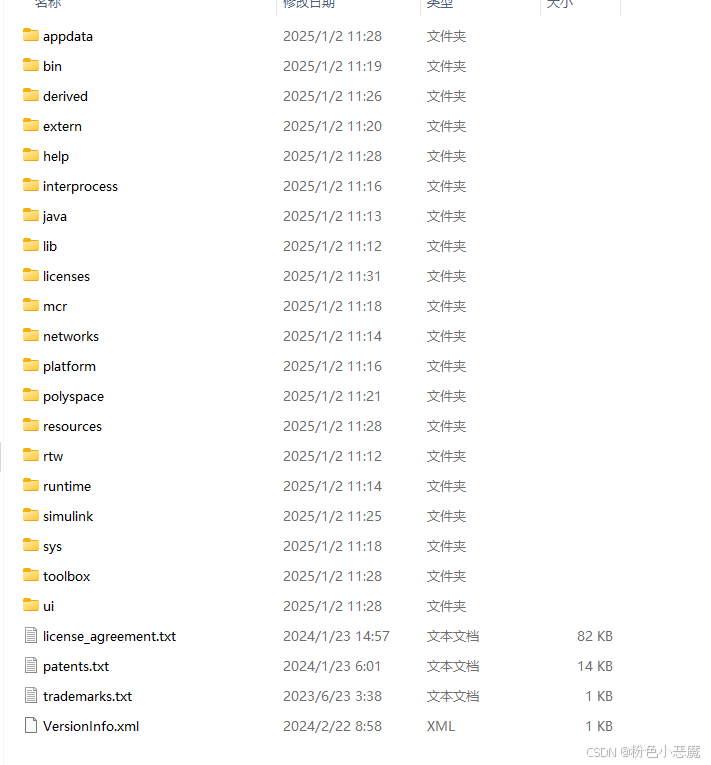

matlab安装目录：



1.2 配置Qt6项目

1.2.1 设置Qt项目文件（.pro）

在你的Qt项目中，编辑 .pro 文件，添加MATLAB引擎所需要的库和头文件路径。

INCLUDEPATH += "D:/MATLAB/R2024a/extern/include"
LIBS += -L"D:/MATLAB/R2024a/bin/win64" -leng -lmx

1.2.2 设置源代码

你需要在Qt项目中包含MATLAB的头文件，并使用MATLAB提供的引擎接口与MATLAB进行交互。以下是一个基本示例。

这个示例实现了MATLAB的低通滤波功能，将有噪声的数据进行滤波，然后在Qt中显示去噪声前后的波形图，主要分为以下几步：

MATLAB部分：低通滤波

MATLAB提供了多种方式来实现低通滤波，常用的包括使用 lowpass 函数或使用 filter 函数。我们可以调用MATLAB中的低通滤波函数，并返回滤波前后的数据供Qt调用。

Qt部分：使用MATLAB Engine API与MATLAB交互

在Qt中，我们将MATLAB的数据通过MATLAB Engine API进行交互，将MATLAB处理的结果传递回Qt，之后在Qt UI中显示波形图。

Qt创建一个Qwidget工程，带UI界面的。

通过MATLAB引擎调用滤波函数

完整.pro文件如下：

QT       += core gui

greaterThan(QT_MAJOR_VERSION, 4): QT += widgets charts

CONFIG += c++17

# You can make your code fail to compile if it uses deprecated APIs.
# In order to do so, uncomment the following line.
#DEFINES += QT_DISABLE_DEPRECATED_BEFORE=0x060000    # disables all the APIs deprecated before Qt 6.0.0

SOURCES += \
    main.cpp \
    widget.cpp

HEADERS += \
    widget.h

FORMS += \
    widget.ui

INCLUDEPATH += "D:/MATLAB/R2024a/extern/include"
LIBS += -L"D:/MATLAB/R2024a/bin/win64" -leng -lmx

# Default rules for deployment.
qnx: target.path = /tmp/$${TARGET}/bin
else: unix:!android: target.path = /opt/$${TARGET}/bin
!isEmpty(target.path): INSTALLS += target

main.cpp文件如下：

#include <iostream>
#include "engine.h"
#include <QApplication>
#include <QChartView>
#include <QLineSeries>
#include <QVBoxLayout>

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);
    // 启动MATLAB引擎
    Engine *ep;
    ep = engOpen(NULL);  // 启动MATLAB引擎

    if (ep == NULL) {
        std::cerr << "无法启动MATLAB引擎!" << std::endl;
        return -1;
    }

    // 执行MATLAB代码，进行低通滤波
    engEvalString(ep, "fs = 1000; t = 0:1/fs:1; signal = sin(2*pi*50*t) +             0.5*randn(size(t));");
    // 设置采样频率为1000Hz，生成时间向量t，生成包含50Hz正弦信号和噪声的信号
    engEvalString(ep, "fc = 100; [b, a] = butter(6, fc/(fs/2), 'low');");
    // 设置截止频率为100Hz，设计一个6阶低通巴特沃斯滤波器
    engEvalString(ep, "filtered_signal = filter(b, a, signal);");
    // 对信号进行滤波

    // 获取MATLAB中的信号和滤波后的信号
    mxArray *original_signal = engGetVariable(ep, "signal");
    // 从MATLAB引擎中获取原始信号
    mxArray *filtered_signal = engGetVariable(ep, "filtered_signal");
    // 从MATLAB引擎中获取滤波后的信号

    // 提取信号数据到C++变量
    double *orig_signal_data = mxGetPr(original_signal);
    // 获取原始信号的数据指针
    double *filt_signal_data = mxGetPr(filtered_signal);
    // 获取滤波后信号的数据指针

    int signal_length = mxGetNumberOfElements(original_signal);
    // 获取信号的长度

    // 准备Qt UI界面显示波形
    QLineSeries *originalSeries = new QLineSeries();
    // 创建一个用于存储原始信号的QLineSeries对象
    QLineSeries *filteredSeries = new QLineSeries();
    // 创建一个用于存储滤波后信号的QLineSeries对象

    for (int i = 0; i < signal_length; ++i) {
        originalSeries->append(i / 1000.0, orig_signal_data[i]);  // 时间单位为秒
        // 将原始信号的数据添加到QLineSeries对象中，时间单位为秒
        filteredSeries->append(i / 1000.0, filt_signal_data[i]);
        // 将滤波后信号的数据添加到QLineSeries对象中，时间单位为秒
    }

    // 创建两个图表
    QChart *originalChart = new QChart();
    // 创建一个用于显示原始信号的QChart对象
    originalChart->addSeries(originalSeries);
    // 将原始信号的QLineSeries对象添加到QChart对象中
    originalChart->createDefaultAxes();
    // 创建默认的坐标轴
    originalChart->setTitle("Original Signal (With Noise)");
    // 设置图表标题

    QChart *filteredChart = new QChart();
    // 创建一个用于显示滤波后信号的QChart对象
    filteredChart->addSeries(filteredSeries);
    // 将滤波后信号的QLineSeries对象添加到QChart对象中
    filteredChart->createDefaultAxes();
    // 创建默认的坐标轴
    filteredChart->setTitle("Filtered Signal (Noise Removed)");
    // 设置图表标题

    // 创建图表视图
    QChartView *originalChartView = new QChartView(originalChart);
    // 创建一个用于显示原始信号图表的QChartView对象
    originalChartView->setRenderHint(QPainter::Antialiasing);
    // 设置渲染提示，启用抗锯齿

    QChartView *filteredChartView = new QChartView(filteredChart);// 创建一个用于显示滤波后信号图表的QChartView对象

    filteredChartView->setRenderHint(QPainter::Antialiasing);// 设置渲染提示，启用抗锯齿


    // 创建并显示窗口
    QWidget window;
    // 创建一个QWidget对象作为窗口
    QVBoxLayout *layout = new QVBoxLayout();
    // 创建一个垂直布局管理器
    layout->addWidget(originalChartView);
    // 将原始信号图表视图添加到布局中
    layout->addWidget(filteredChartView);
    // 将滤波后信号图表视图添加到布局中
    window.setLayout(layout);
    // 设置窗口的布局管理器
    window.resize(800, 600);
    // 设置窗口的大小
    window.show();
    // 显示窗口

    // 关闭MATLAB引擎
    engClose(ep);

    return a.exec();
}

在项目中启用 Qt Charts 模块： 如果你已经安装了 Qt Charts 模块，需要在你的 Qt 项目的 .pro 文件中启用它。打开 .pro 文件并添加以下行：

QT += charts

包含头文件： 在Qt代码中正确包含Qt Charts的头文件。确保你在文件顶部添加了：

#include <QtCharts>

配置Qt Creator： 在Qt Creator中，确保项目的配置使用了正确的Qt版本，并且 Qt Charts 模块已经启用。

函数说明如下：

signal = sin(2*pi*50*t) + 0.5*randn(size(t));：生成带有噪声的信号。randn 函数生成随机噪声。

butter(6, fc/(fs/2), 'low')：设计一个6阶的低通Butterworth滤波器，截止频率为 fc。

filter(b, a, signal)：使用设计的滤波器对信号进行滤波。

engOpen(NULL)：启动MATLAB引擎。

engEvalString：执行MATLAB代码，包括生成信号、设计滤波器和执行滤波操作。

engGetVariable：获取MATLAB中的变量（滤波前后的信号）。

mxGetPr：从MATLAB返回的 mxArray 中提取数据。

QLineSeries 和 QChart 用于显示波形图。

二、运行效果

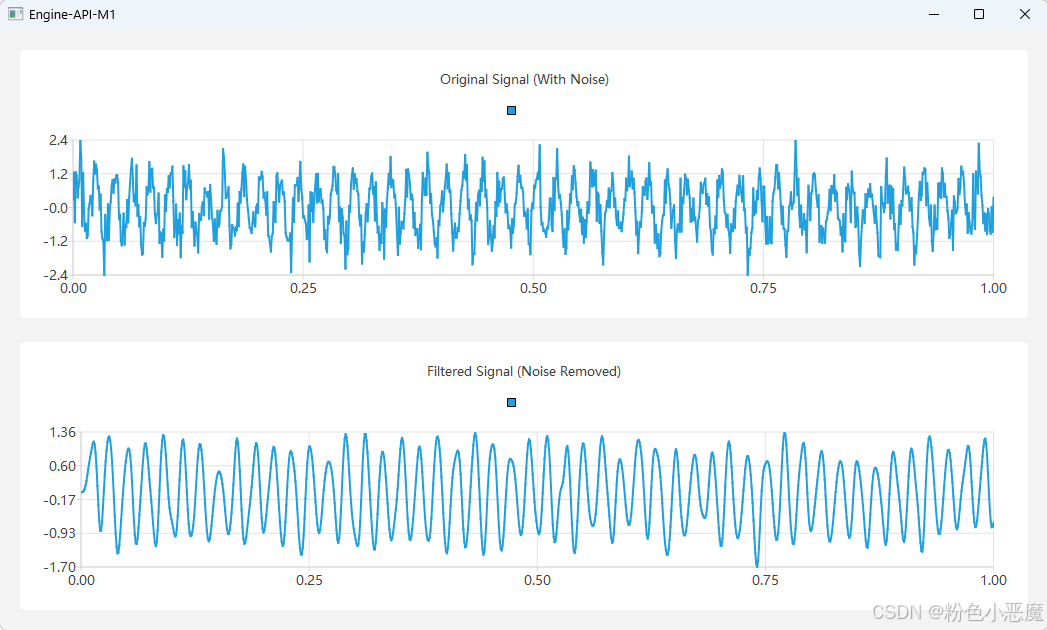

运行Qt应用时，将启动MATLAB引擎并执行低通滤波操作，然后在Qt的窗口中显示两条波形曲线：

• 原始信号（带噪声）。
• 滤波后的信号（去噪声）。

图片如下：
