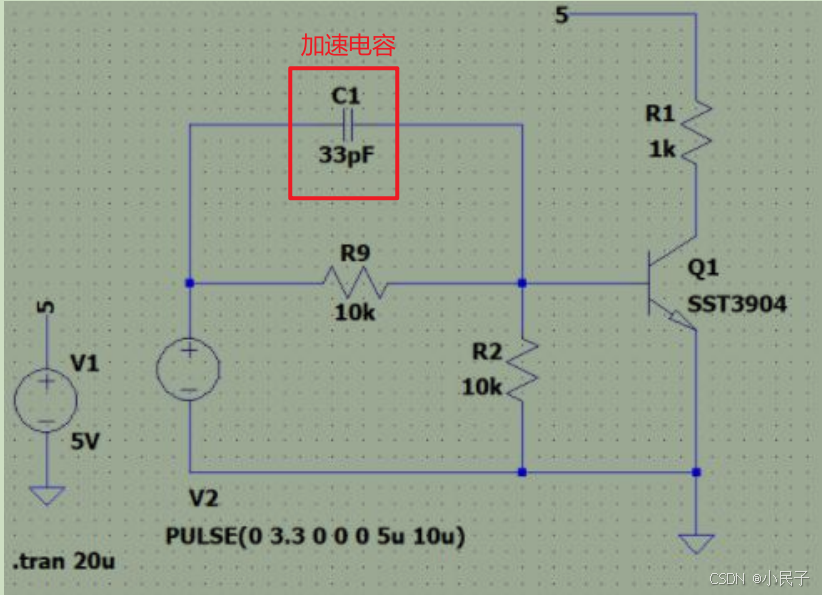

加速电容提高三极管开关速度的原理

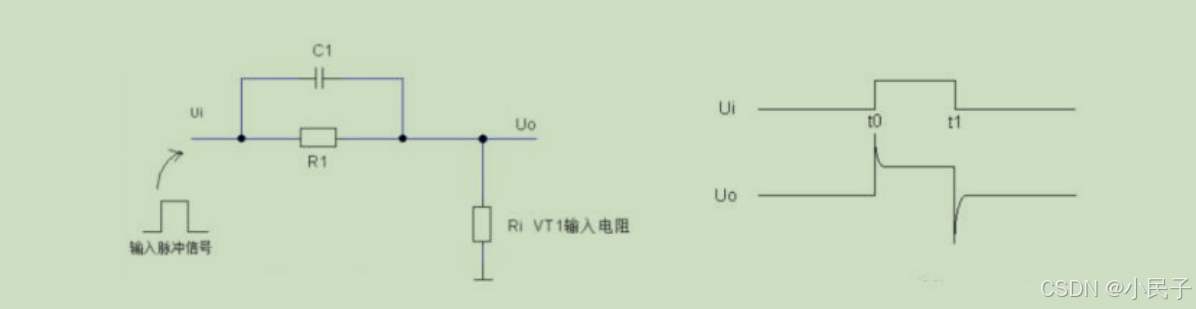

加速导通过程：当输入信号电压从 0V 跳变到高电平时，由于加速电容两端的电压不能突变，加

到三极管基极的电压为一个尖顶脉冲，其电压幅值最大。这一尖顶脉冲加到基极，使基极电流迅

速从 0 增大到很大，这样三极管迅速从截止状态进入饱和状态，加速了三极管的饱和导通，即缩

短了三极管饱和导通时间（三极管从截止进入饱和所需要的时间）。

维持导通过程：在 t0 之后，对 Cl 的充电很快结束，这时输入信号电压 Ui 加到基极的电压比较

小，维持 VT1 的饱和导通状态。

加速截止过程：当输入信号电压从高电平突然跳变到 0V 时，即 tl 时刻，由于 Cl 上原先充到的

电压极性为左正右负，加到基极的电压为负尖顶脉冲。由于加到基极的电压为负，加快了三极管

从基区抽出电荷的过程，三极管以更快的速度从饱和转换到截止状态，即缩短了三极管向截止转

换的时间。C 通常取值几十到几百皮法。
