WiFi射频性能测试技之传导、无源与有源（OTA）测试

无线通信测试技术

     随着WiFi技术向WiFi 6E/7演进，射频性能测试已成为保障设备可靠性、提升用户体验的核心环节。高频段（如6GHz）、宽信道（160/320MHz）及高阶调制（4096QAM）技术的引入，使得传统射频测试面临多径干扰抑制、空间覆盖效率验证等全新挑战。传导、无源与有源OTA测试构成的三维评估体系，从芯片级信号完整性到整机空间交互性能，贯穿设备研发全周期。传导测试聚焦发射链路的关键参数校准，辐射测试量化天线系统的空间能量分布，而OTA测试则通过模拟真实场景验证端到端通信效能。

基础测试类型对比分析

序号	测试类型	输入参数	输出指标	关联验证点
1	传导测试	PA输出功率	谐波抑制比	无源测试EIRP计算
2	无源测试	天线效率	辐射方向图	有源测试吞吐量
3	有源测试	信道模拟参数	实际吞吐量	传导测试EVM指标

     传导测试关注元器件级性能，辐射测试验证天线系统效能，OTA测试评估整机用户体验，三类测试形成完整的设备验证闭环，现代认证测试通常要求三者的组合验证。

传导测试

     WiFi传导测试是一种通过有线连接方式评估无线设备射频性能的测试方法，主要用于验证不带天线状态下设备的信号处理能力。通过射频电缆直接连接被测设备与测试仪器，排除了天线辐射因素，专注于评估设备基带处理、射频前端及接口性能。

     验证设备在理想传输环境下的发射功率、接收灵敏度等关键指标，为后续辐射及OTA测试提供基准数据。

关键测试项目

‌发射功率测试‌

     设置AP测试仪在指定信道/速率下发送单播数据包，通过WLAN接收机测量ACK帧的RSSI平均值。需校准信号源输出等级，确保测试结果符合IEEE 802.11标准要求。

‌接收灵敏度测试‌

     在高于初始灵敏度10dB的信噪比条件下，检测设备正确解析ACK控制帧的最低信号强度。结合矢量信号发生器模拟不同信号强度，确定设备稳定接收的临界阈值。

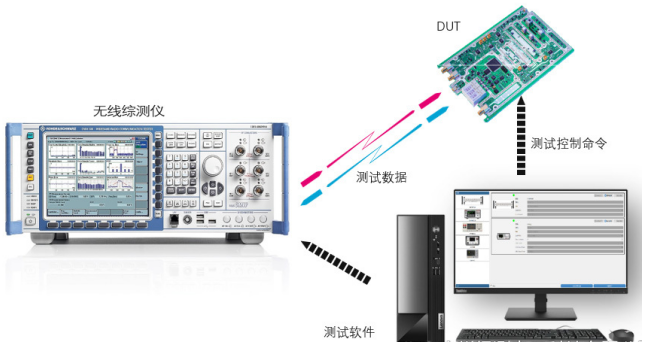

WiFi传导测试（图片来源百度）

关键指标测量

序号	参数类型	802.11ax要求	测试方法	典型容差
1	发射功率	≤23dBm	功率计直连法	±1.5dB
2	EVM（64QAM）	≤-35dB	矢量信号分析仪捕获	3% RMS
3	邻道泄漏比	>55dB	频谱分析仪扫描法	±2dB
4	接收灵敏度	≤-82dBm	BER测试法	±3dB

测试需要阻抗匹配和线缆校准。

‌无源测试

     无源测试‌主要针对天线本体性能，通过测量天线的‌增益、效率、方向图‌等参数，评估其在脱离整机工作状态下的辐射特性，为天线设计与整机匹配优化提供依据。

 ‌核心设备

‌     矢量网络分析仪‌：用于测量S参数（如S11反射系数）及阻抗匹配特性，支持单端口/双端口校准以消除系统误差。

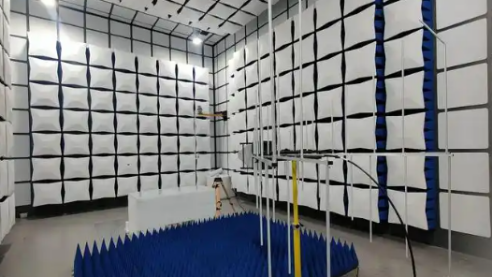

 ‌     天线暗室测试系统‌：通过吸波材料屏蔽环境干扰，精确捕捉天线三维辐射方向图。

‌测试流程

 ‌    校准阶段‌：使用开路、短路、负载校准件完成单端口完全校准，提升S11测量精度。

 ‌参数测量‌

‌     S11反射系数‌：评估天线阻抗匹配性能，理想值需≤-10dB（VSWR<2:1）。

‌     增益与效率‌：通过对比标准增益天线，计算实际辐射效率（典型值需≥50%）。

‌     隔离度‌：多天线系统中不同天线端口间的信号耦合强度（目标值≤-15dB）

序号	参数	典型要求	测试意义
1	S11反射系数	≤-10dB（2.4GHz频段）	反映天线阻抗匹配质量
2	辐射效率	≥50%（含PCB损耗）	衡量能量转换效能
3	方向图一致性	主瓣宽度误差≤10%	评估空间覆盖均匀性
4	隔离度	≤-15dB（多天线场景）	降低信号串扰风险

     无源测试无法直接反映整机实际辐射功率与接收灵敏度，需结合‌有源测试‌（如OTA测试）验证终端整体性能。

有源测试

     有源测试‌聚焦于整机设备在真实工作状态下的射频性能，通过测量‌总辐射功率（TRP）、全向灵敏度（TIS）、吞吐量‌等指标，评估WiFi终端在电磁辐射、信号接收与协议交互中的综合性能。其核心目标是验证设备在复杂场景下的稳定性和协议兼容性。

‌核心测试系统‌

‌     OTA暗室测试系统‌：采用远场测试（如5米距离）和多极化天线，精确测量三维辐射方向图下的TRP与TIS。

‌     Spirent TestCenter‌：支持WiFi 6/6E/7协议的多用户仿真，可模拟16-32个终端并发接入，验证MU-MIMO、OFDMA等技术的实际性能。

‌     Octobox STA自动化套件‌：通过屏蔽箱与仪器组合，实现WiFi终端测试的全自动化流程（如MCS扫描、漫游测试），测试效率提升70%。

‌测试参数‌

TRP需覆盖全空间辐射功率积分，典型值需＞15dBm（WiFi 6E设备）；

TIS反映最低可接收信号强度，要求优于-70dBm（2.4GHz频段）

序号	参数	典型要求	测试意义
1	TRP（总辐射功率）	＞15dBm（WiFi 6E）	天线效率与整机散热协同优化
2	TIS（全向灵敏度）	≤-70dBm（2.4GHz）	射频前端噪声抑制与滤波设计
3	多用户吞吐量	＞4Gbps（8x8 MIMO场景	MU-MIMO动态调度算法优化
4	漫游切换时延	＜50ms（企业级AP）	协议栈与驱动层协同优化

     WiFi有源测试通过TRP/TIS、多用户吞吐量等核心指标，验证设备在真实场景下的性能极限。

序号	参数	典型要求	测试环境	典型应用场景
1	传导测试	射频模块基础性能	实验室直连仪表	模块研发、产线快速检测
2	无源测试	天线辐射特性	屏蔽暗室+转台	天线设计与优化
3	有源测试	整机综合性能	OTA暗室+自动化系统	产品认证、用户体验验证

     WiFi射频性能测试技术通过传导、无源、有源三类测试体系，全面评估设备性能。‌传导测试‌通过线缆直连仪表，验证射频模块的发射功率、接收灵敏度等基础参数，用于研发与产线检测。‌无源测试‌聚焦天线性能，在屏蔽暗室中测量天线增益、方向图等辐射特性，优化天线设计。‌有源测试（OTA）‌模拟真实环境，测试整机无线性能（如TRP/TIS、多用户吞吐量），综合评估天线、结构及射频算法的影响，是产品认证的核心环节。当前技术趋势以自动化OTA测试主导，集成Wi-Fi 6/7多场景验证能力，结合暗室与屏蔽箱实现高效测试（节省70%时间），并兼容SAR安全检测。三类测试协同覆盖模块、部件、整机全链路验证，确保设备从研发到量产的性能与用户体验达标。
