keil建立工程模板

1. 为本项目创建一个工程

      1）建立工程文件夹

      为了工程目录更加清晰，在本地电脑上新建一个“Template”文件夹，在它之下再新建6 个文件夹，文件夹功能如下表所示；

名称	作用
Doc	用来存放程序说明的文件，由开发人员添加
Libraries	存放库文件
Listing	存放编译器编译时产生的C/汇编/链接文件的列表清单
Output	存放编译产生的调试信息，HEX文件，预览信息，封装库等
Project	存放工程文件
User	用户编写的驱动文件

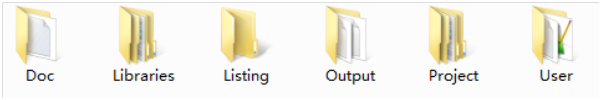

       创建好的文件夹目录，如下图所示；

图1  项目目录结构

      2）新建工程

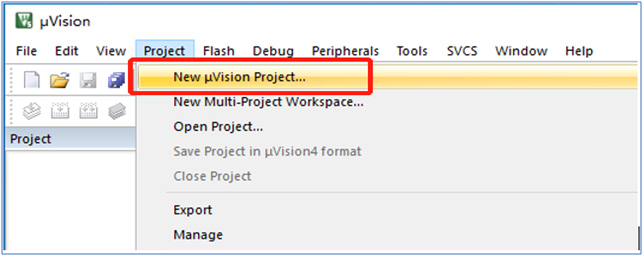

      打开集成开发环境，新建一个工程，如下图所示；

图2  新建工程

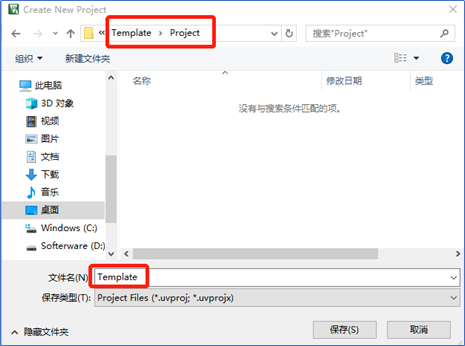

      设置工程名可任意，此处命名为“Template”，保存在工程文件夹的Template\Project文件夹下，如下图所示；

 图3  保存工程

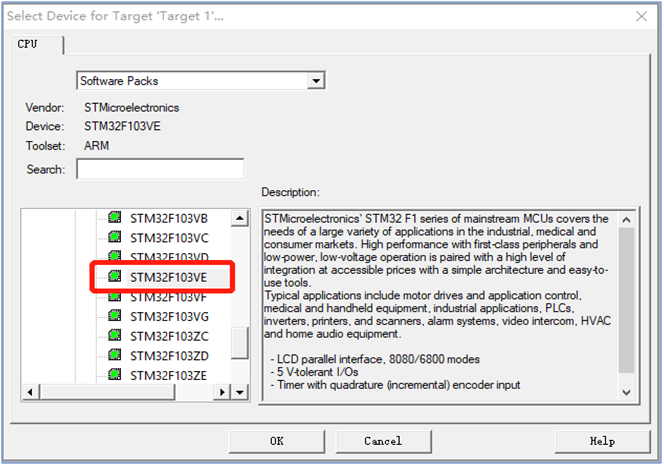

      点击保存以后，选取芯片型号。这个芯片型号既是开发板的主芯片（STM32F103VE）。

      注意：如果这里没有出现相应CPU型号，是因为 集成开发环境没有添加上芯片包 。可以参考“任务3-开发平台搭建”章节重新安装芯片包。

 图4  选取芯片型号

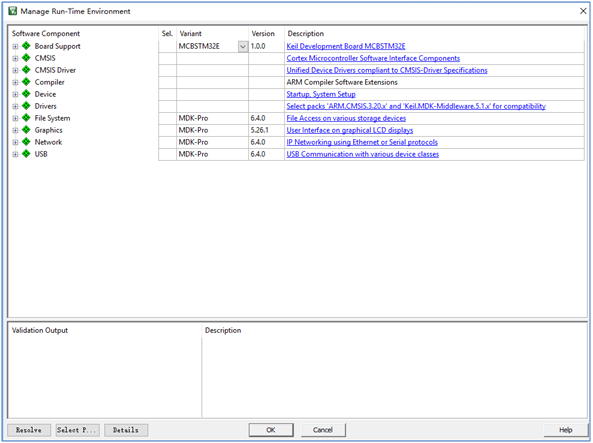

      随后可能会弹出添加库文件窗口，直接关掉即可，如下图所示；

图5  添加库文件窗口

      3）添加组文件夹

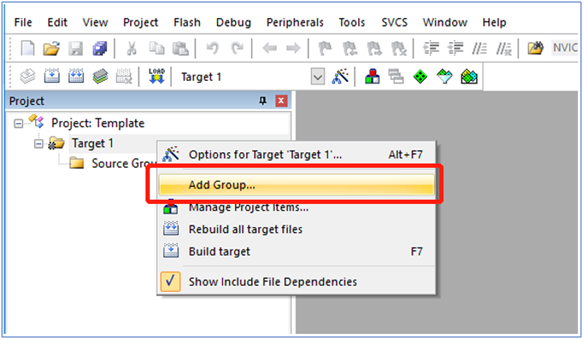

      工程新建完成以后需要添加组文件夹。在工程目录“Target 1”右键单击“Add Group…”即可添加组文件夹，添加完成后可进行重命名，如下图所示；

 图6  添加组文件夹

      由于被项目工程文件较多，需要将其进行分类。所以这里需要添加多个“Group（文件夹）”，如下表所示；

名称	作用
STARTUP	用于存放启动文件
CMSIS	Cortex-M3内核相关文件
FWLB	存放固件库
USER	用户编写的文件
DOC	工程说明.txt：程序说明文件，用于说明程序的功能和注意事项等

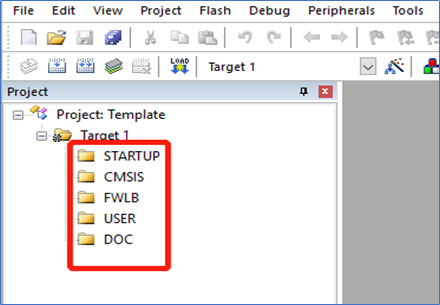

       添加完成后项目工程列表，如下图所示。

图7  项目工程列表

       4）在组文件夹中添加文件

      每个组文件夹中需要添加的文件，组文件夹中包含的文件，如下表所示；

名称	需要添加的文件
STARTUP	startup_stm32f10x_hd.s
CMSIS	core_cm3.c、core_cm3.h 、system_stm32f10x.c、system_stm32f10x.h、stm32f10x.h
FWLB	存放固件库，暂时不需要添加
USER	用户文件，暂时不需要添加
DOC	工程说明.txt：程序说明文件，用于说明程序的功能和注意事项等

       这些文件已经提供好，在“\任务4-建立工程模板\启动及内核文件”文件夹下。

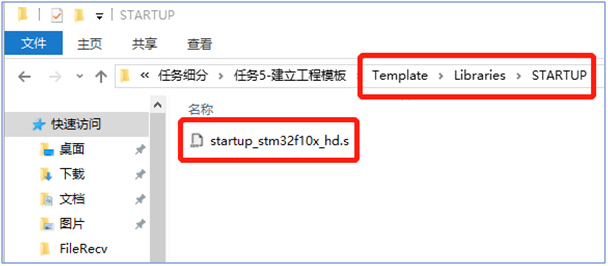

      首先，把“启动及内核文件”中的“startup_stm32f10x_hd.s”文件复制到工程文件夹“Template\Libraries\STARTUP”中（STARTUP为新建的文件夹）。

图8  STARTUP目录

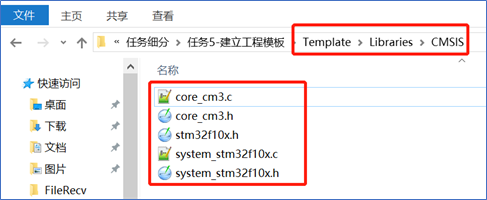

      然后，将“启动及内核文件”中的core_cm3.c、core_cm3.h 、system_stm32f10x.c、system_stm32f10x.h、stm32f10x.h文件复制到工程文件夹Template\Libraries\CMSIS中（CMSIS为新建的文件夹），如下图所示。

图9  CMSIS目录

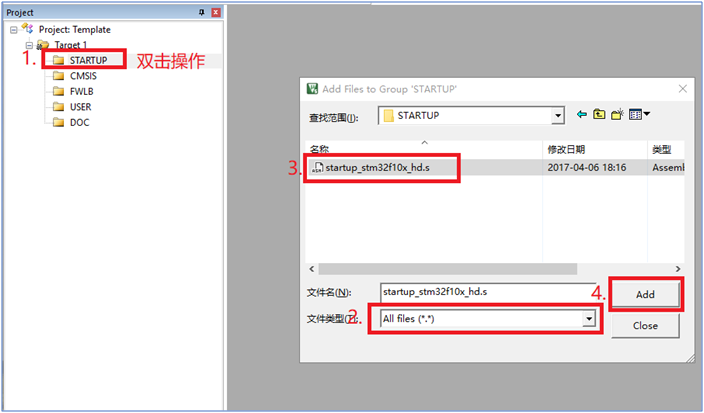

      将文件复制到Template文件中，还需要将该文件添加到工程中。双击“STARTUP”，在弹出的窗口中选择startup_stm32f10x_hd.s，点击“Add”即可。

图10  将文件添加到工程

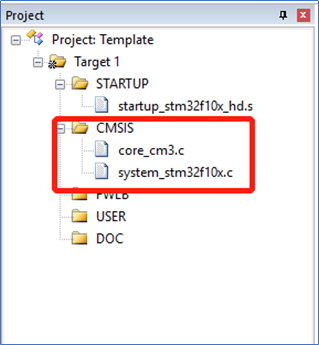

      使用同样的方法将core_cm3.c、system_stm32f10x.c文件添加到“CMSIS”文件夹中，如下图所示。

 图11  工程目录结构

2. 环境配置

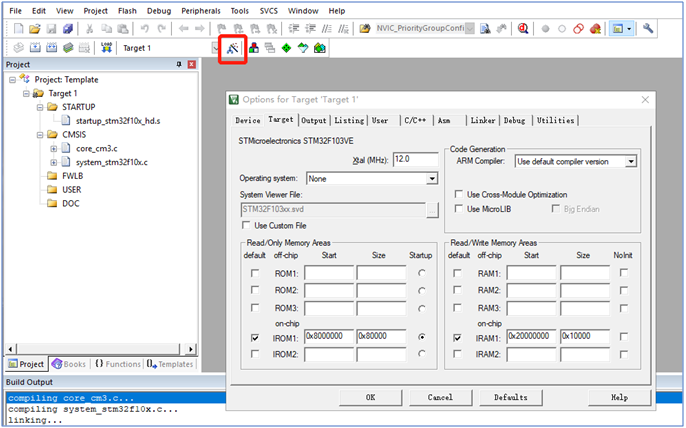

      工程建立完成以后需要对软件编译环境进行设置。点击项目配置图标，弹出设置窗口，如下图所示；



图12  项目配置

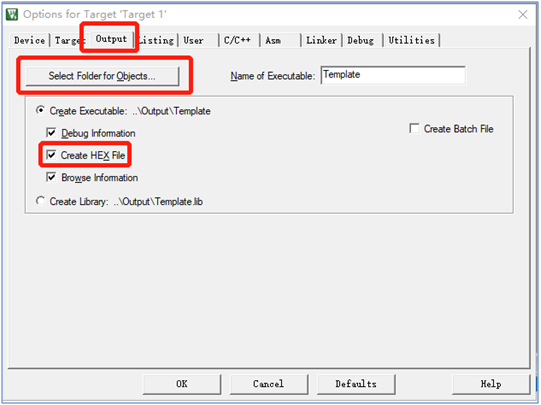

      Output 选项卡中把输出文件夹定位到工程目录下的output 文件夹，如果想在编译的过程中生成hex 文件，那么将Create HEX File 选项勾上，如下图所示；

图13  Output 选项卡

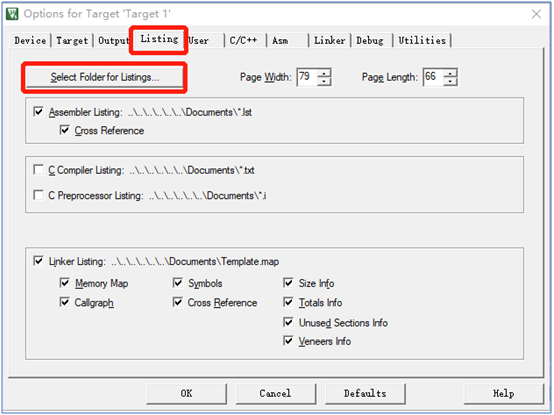

      在Listing 选项卡中把输出文件夹定位到我们工程目录下的Listing 文件夹，如下图所示；

图14  Listing 选项卡

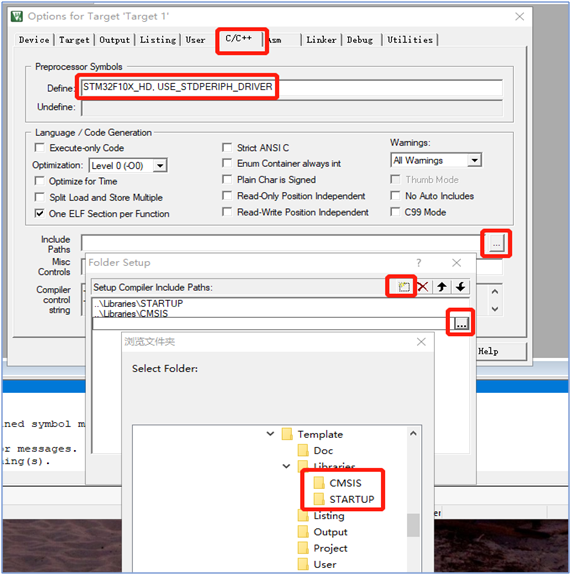

      在C/C++选项卡中添加处理宏（STM32F10X_HD, USE_STDPERIPH_DRIVER）及编译器编译的时候查找的头文件路径。如果头文件路径添加有误，则编译的时候会报错找不到头文件。

图15  C/C++选项卡

      在这个选项中添加宏，就相当于在文件中使用“#define”语句定义宏一样。在编译器中添加宏的好处就是，只要用了这个模版，就不用源文件中修改代码。

STM32F10X_HD 宏：为了告诉STM32 ，使用的芯片类型是STM32 型号是大容量的，使STM32 标准库根据选定的芯片型号来配置。

USE_STDPERIPH_DRIVER 宏：为了让stm32f10x.h 包含stm32f10x_conf.h 这个头文件。这个地方需要注意，宏的中间用英文的“逗号”隔开。
