内核中设备树的转换

今天呢，我们其实是来讲pinctrl子系统的，但是为了弄清楚他的整个逻辑框架，我们必须得来讲一讲设备树是怎么跟我们的驱动程序挂钩的，还是有点难的，卡了小编挺久的，一直云里雾里的，今天来好好的总结一下：

首先呢，我们得先知道我们驱动常用的设备树有几个部分，一共有3个部分，一个部分是厂家提供的，这个也是等会我们最先开始去讲的，剩下的俩个部分都是需要我们去写的，也就是

Pin controller device(我们驱动工程师的话，一般可以通过厂家提供的tool，或者文档doc/dts_example，不然就是去看驱动源码了) Pinctrl client devices(这个需要我们去写，格式比较固定)

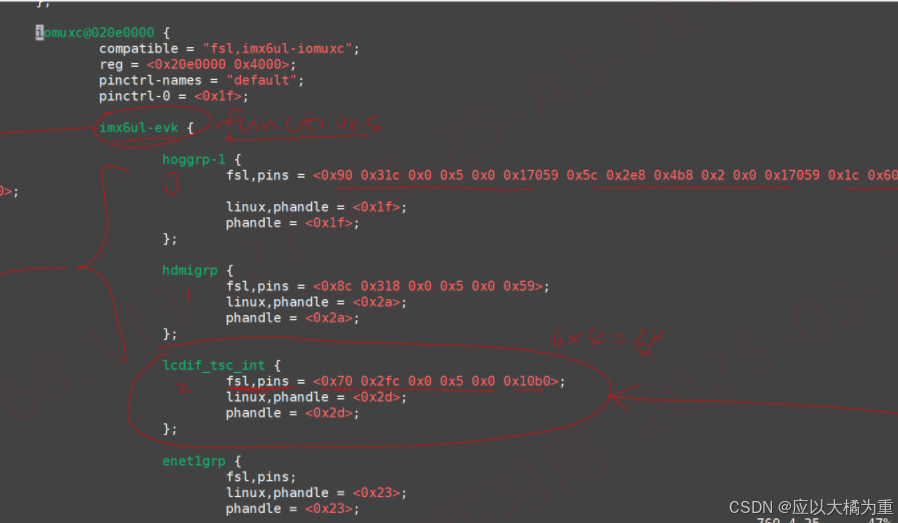

我们先来看看厂家给的长什么样：

这个是BSP工程师帮我搞的，我们知道，在内核里面有着极强的面向对象的编程思想，所以这部分的设备树是对应着一个结构体的：

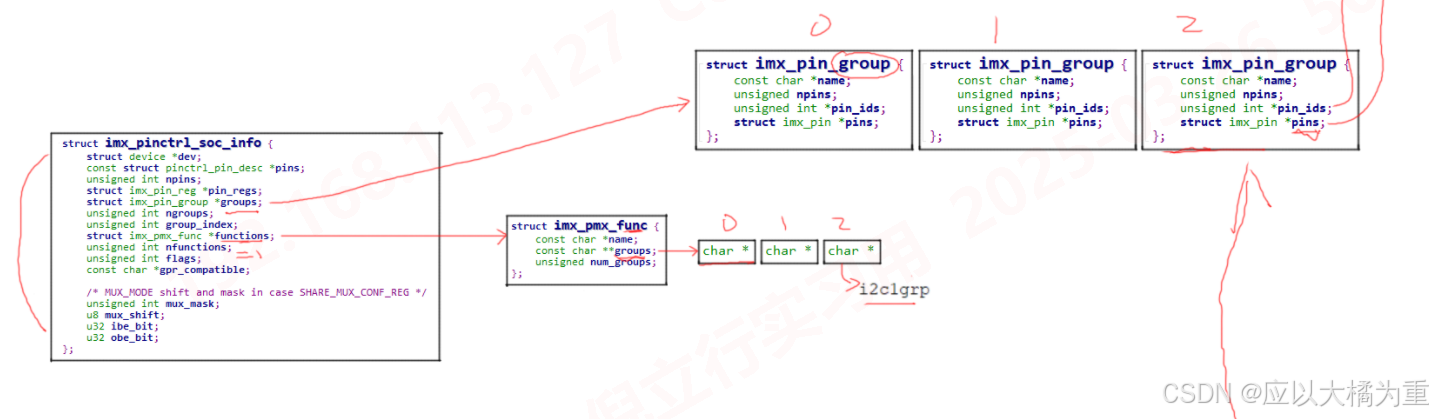

就是这个结构体，这里面也是很有细节的，因为有个soc，就表示是芯片，也就是厂家提供的，接着我们来看这里面的每个成员是表示什么

这个里面存储的信息就是设备树里面的hoggrp-1这些来着：

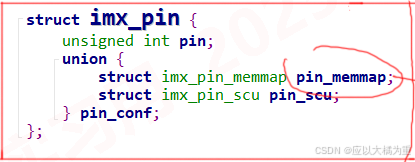

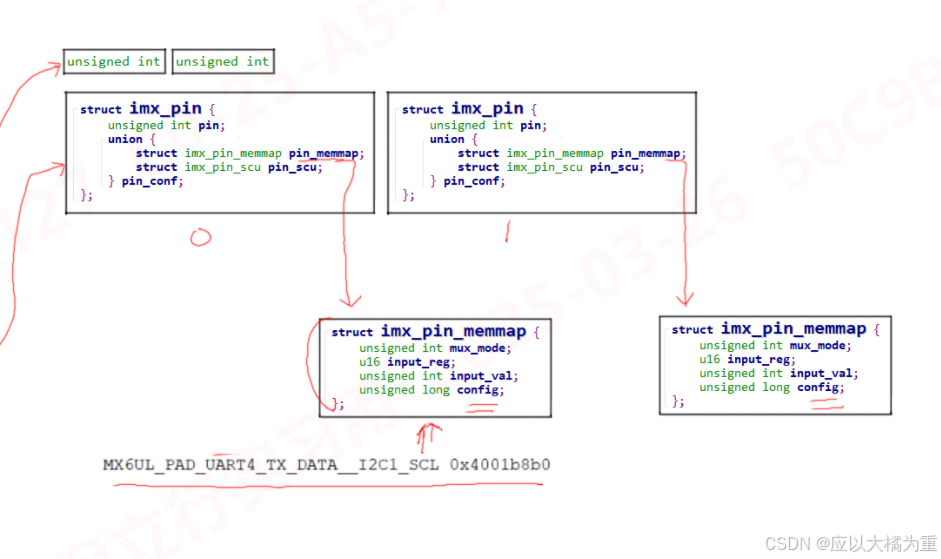

这里面的name就是字符串来着，也就是子节点的名字来着，他里面还有一个imx_pin

这边还是只是在讲他存储了什么，我们接着看另一个重要的成员：

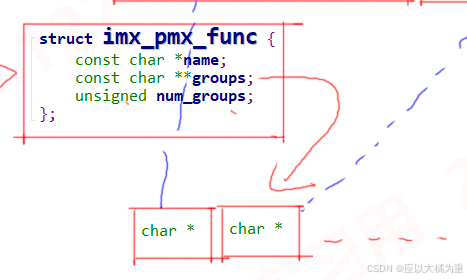

这个里面存储的是imx6ul-evk来着，这里只有一个

这里的name指的就是imx6ul-evk，那么到这里，就知道了内核这个结构体里面的每个成员是用来存储什么的，下面就来看看是怎么去存储的：

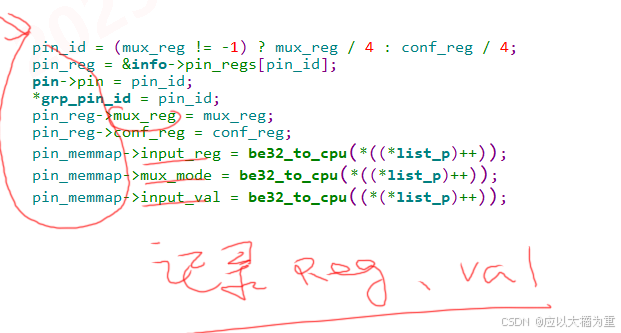

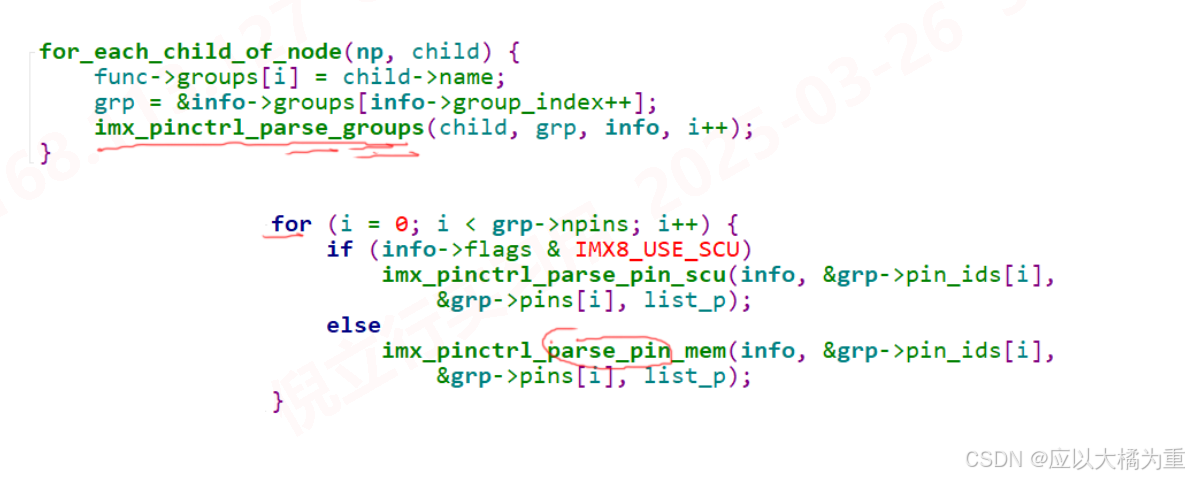

他填充的逻辑就是先找出有几个子节点，然后再遍历子节点里面的hoggrp-1这些，最后再遍历里面fsl,pins，这样子就完成了存储，但是细节还得看视频，文档的话，只是讲了中心思想和流程

接着我们来看看Pin controller device：

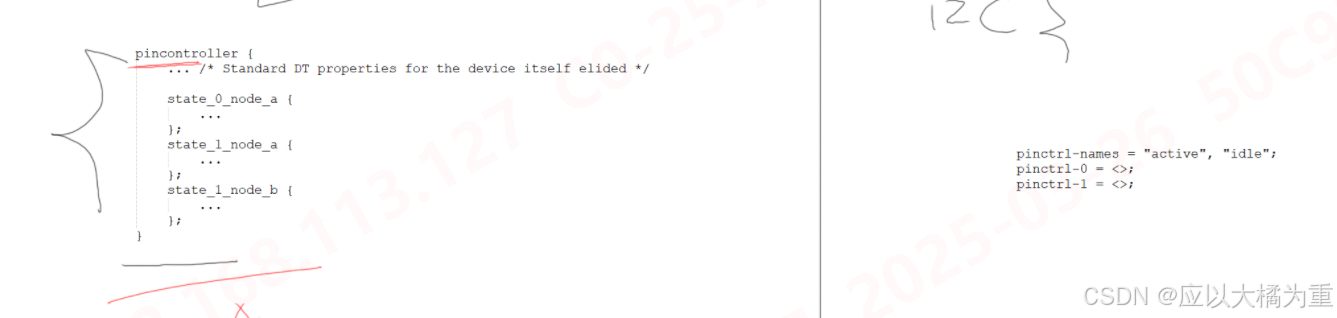

先来看看他应该长什么样：

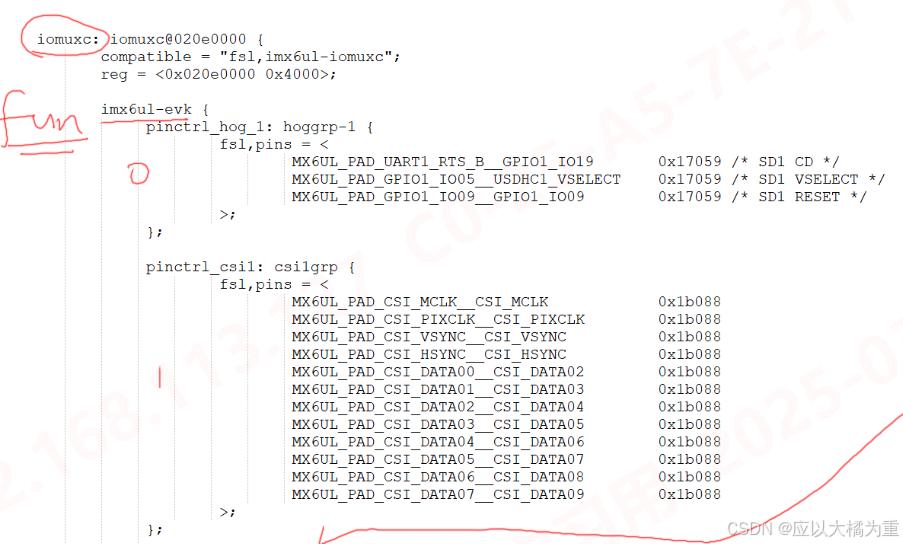

需要注意的是，我们去写我们自己的Pin controller device时，也是包含在imx6ul-evk里面的，但是格式是跟厂家的那个是完全不一样的，这个里面一般都是去使用大量的宏的，一个比较简单的格式：

突然醒悟了，他那些宏其实是跟厂家的一模一样的，毕竟是iomux来着嘛，然后后面跟着的话，就是配置信息来着，格式要注意的，还是有点不一样的，接下来就看他对应的结构体了：

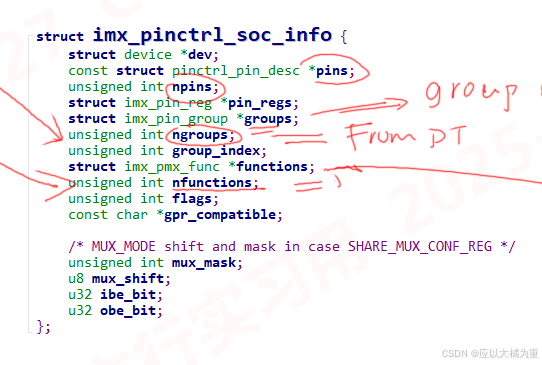

直接翻车了，他俩用的结构体是一模一样的，并且处理方式也是一模一样的，最后就是为了imx_pinctrl_soc_info结构体来着,

接着就剩最后一个部分了：Pinctrl client devices

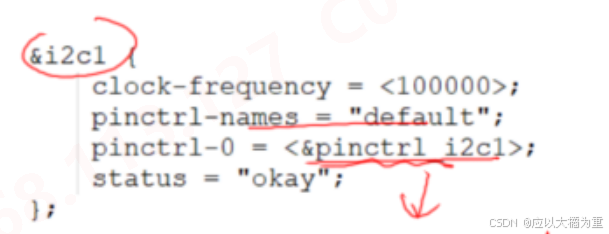

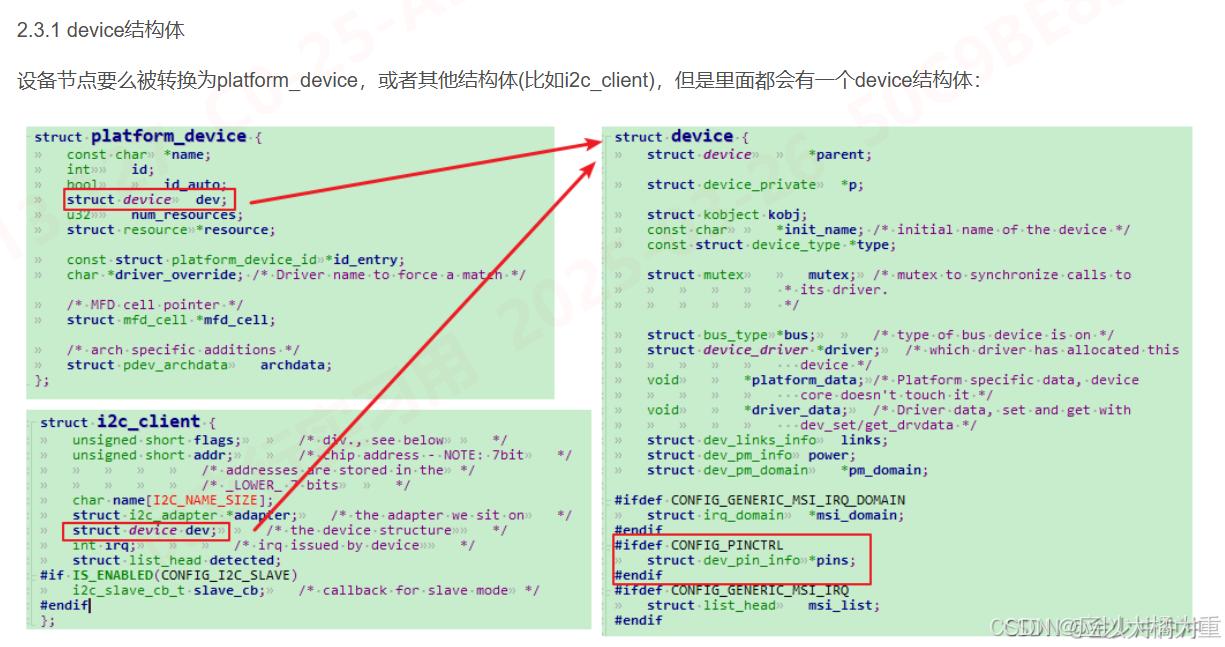

这个格式就是非常的固定了：

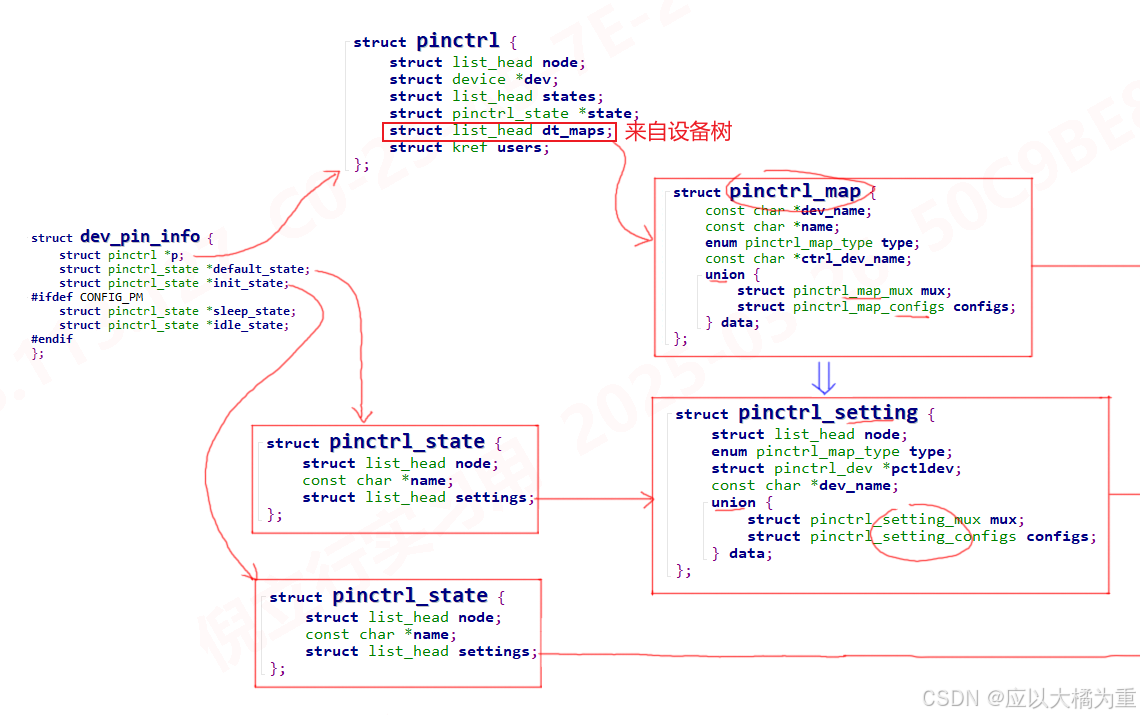

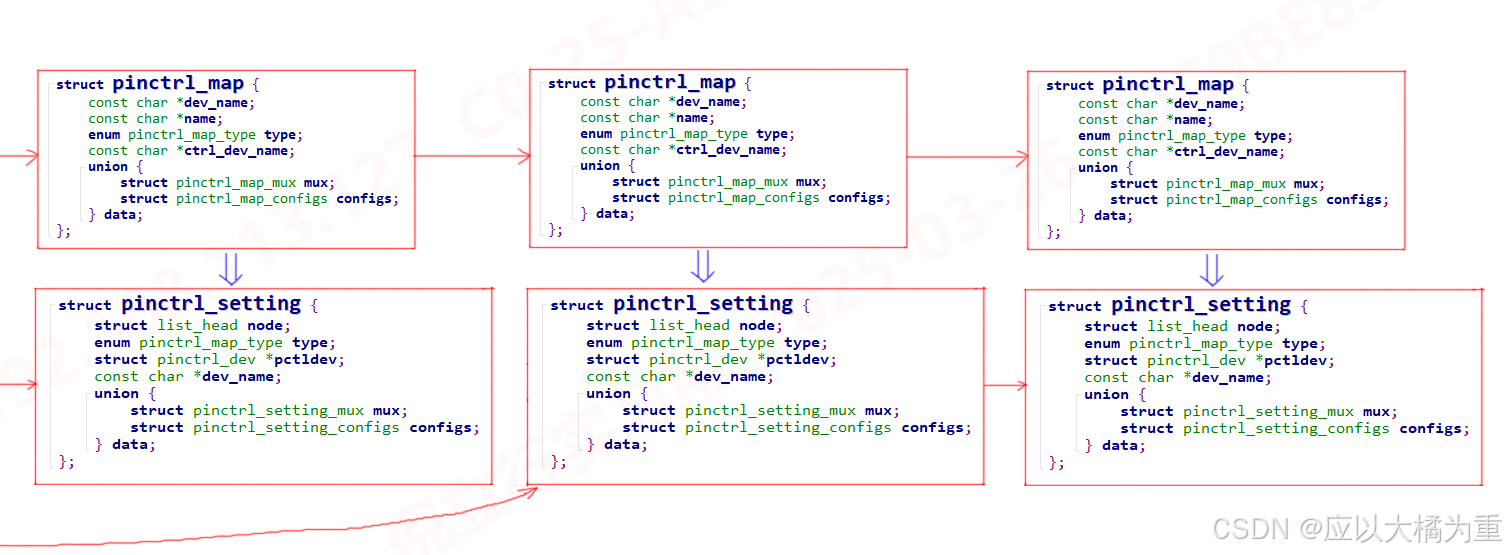

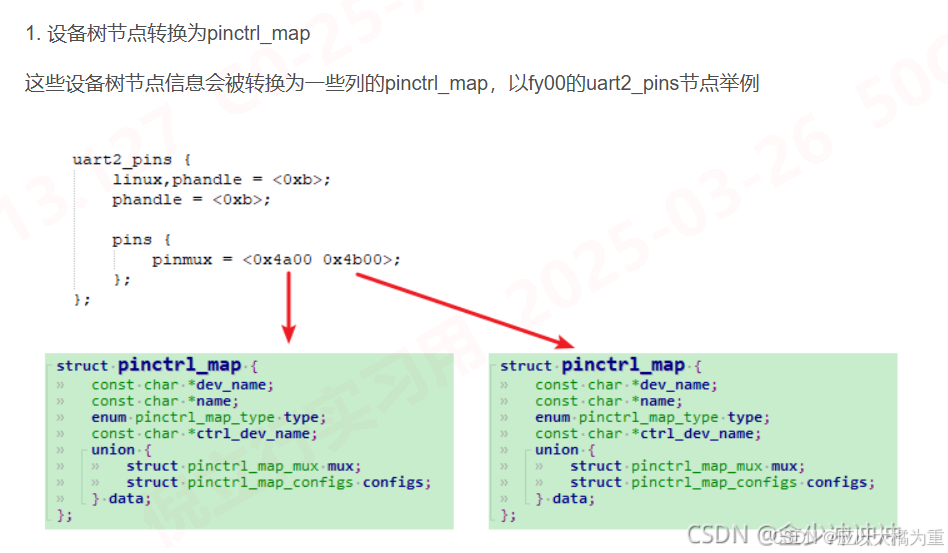

他那个pinctrl_map其实就是Pin controller device得到的那个结构体imx_pinctrl_soc_info转换得到的：

至于是怎么去转换的，这俩个是怎么去建立联系的，里面涉及到的那些函数，等小编下篇文章再来讲解
