云计算基础-宿主机与多个虚拟机之间联网配置

目录

前置说明

基础工具/配置

前置配置

基本vi用法（后面会用到的）

虚拟机权限

​编辑

步骤一  windows网络配置

步骤二  虚拟机虚拟网络配置

步骤三  静态IP设置

步骤四  集群安装配置

PS：遇到的问题及解决方法

---

前置说明

基础工具/配置

• VMware版本: 16.2.x
• Linux系统：centos 7

前置配置

如如何创建并配置centos系统以及找不到VMnet1怎么办这些，网上教程很多，各自自行配置，这里默认已经配置好

基本vi用法（后面会用到的）

1、vi filename # 编辑文件，vi后面加上要编辑的文件名
2、i # 进入编辑界面后，按i键进入insert模式，最底下会出现相关标识
3、Esc # 退出编辑模式，按键盘左上角的Esc键
4、:wq # 保存并退出，第三步点击Esc键后，先按冒号，然后输入wq
5、:q! # 强制退出，第三步点击Esc键后，先按冒号，然后输入q!

虚拟机权限

1、找到vmware启动文件（桌面快捷方式也行），右键点击属性

2、选择兼容性，勾选以管理员身份运行此程序，然后确定

步骤一  windows网络配置

1、找到网络共享中心

2、红框为具体路径，然后点击右边更改适配器设置，进入如下页面

3、选择你所正在使用的网络，右键点击选择属性

4、点击共享，选择如图配置，VMnet1默认为仅主机模式，点击确定后一般会弹出如下图

点击是即可，该ip后面会有用

5、按win+r键，输入cmd（也可直接搜索终端或命令提示符），进入终端界面，输入ipconfig，记下自己当前网络的IP地址（宿主机IP地址，后面会用）

步骤二  虚拟机虚拟网络配置

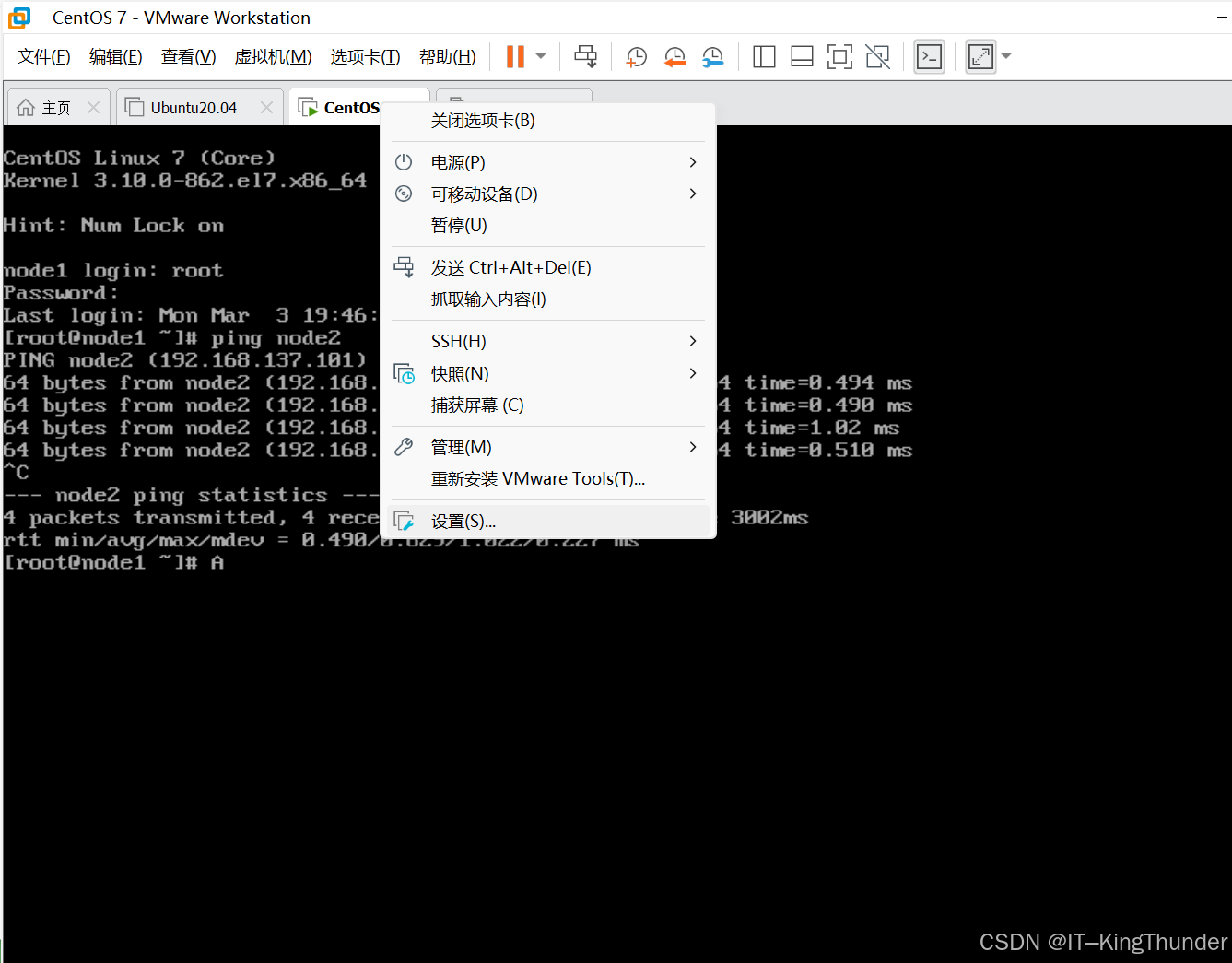

1、选择虚拟机右键点击选择设置

2、选择仅主机模式，也可以自定义选择VMnet1（理论上一样的，不过没试过），然后确定

3、点击虚拟机的编辑，选择虚拟网络编辑器

4、上面框框选择VMnet1仅主机，下面配置如图，子网IP改成192.168.137.0，同时记得关闭使用本地DHCP服务那个选项，然后确定

步骤三  静态IP设置

1、启动centos系统，并登录进去

2、输入命令，进入相关文件夹

cd /etc/sysconfig/network-scripts

3、输入ip addr，获取自己网卡名称，WLAN为ens33（如图），有线或其它自己试

4、然后编辑网卡配置，先输入命令 ls 查看目录下文件，查找自己网关名字相关的配置文件并编辑

ls

我的网卡是ens33，选择编辑第一个文件

vi ifcfg-ens33

4、进入编辑文件页面，如图配置

BOOTPROTO=static
ONBOOT=yes
IPADDR=192.168.137.100
GATEWAY=192.168.137.1
NETMASK=255.255.255.0

BOOTPROTO: 值改为static，即为使用静态IP

ONBOOT: 设置为yes表示系统启动时自动启用该网络接口

IPADDR: 分配的静态IP地址，自己设置，确保唯一且在自己的IP地址网段范围内

GATEWAY: 网关地址

NETMASK：子网掩码

5、进入 etc 文件夹，编辑resolv.conf文件（DNS配置）

cd /etc
vi resolv.conf

6、重点！输入nameserver，后面接上自己宿主机的IP地址，图中前两个可不加

nameserver ip地址 # DNS服务器地址，设置为自己宿主机的ip

然后保存文件并退出

7、输入重启网络服务命令

systemctl restart network

输入ip addr，可以看到静态IP设置成功了

8、输入命令，ping一下百度看看是否成功能连上网

ping www.baidu.com
ping 8.8.8.8 # ping域名可能解析不成功，就可以直接ping这个网址

只要有一个包接受成功就算成功了，有一定的丢包率可能是网络不好

到此，虚拟机网络配置和静态IP算是配好了

步骤四  集群安装配置

1、进入etc目录

cd /etc

2、编辑hostname文件，直接将主机名写入，然后保存并退出

vi hostname

3、输入如下命令

hostname # 验证主机名，检查是否生效
hostname node1 # 若未生效，再执行该命令，临时修改主机名

4、修改host映射文件

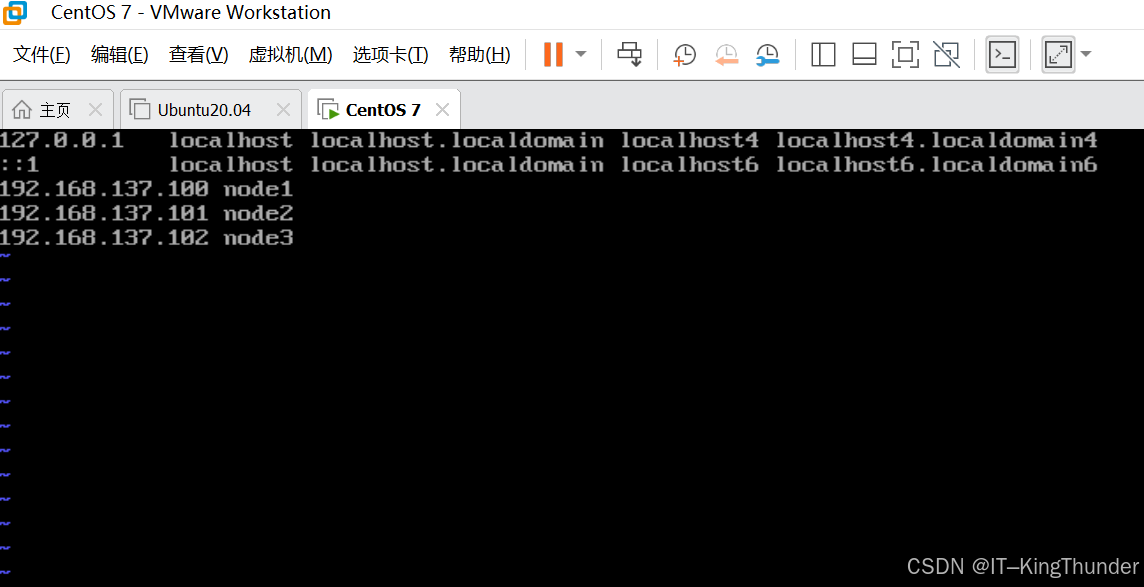

vi hosts

添加如下配置（IP地址和主机名以实际的为准）：

192.168.137.2 node1
192.168.137.3 node2
192.168.137.4 node3

5、关闭虚拟机，并按如下步骤克隆虚拟机

内存足够大不在乎的也可以选择创建完整克隆

改一下名称和位置，位置建议放在D盘或E盘（只要不是C盘就行）且路径不要带有中文字符，容易出bug

然后点击完成，等待新的出来后，把原来的虚拟机也启动，方便后面ping

3、新虚拟机登录进去后，进入network-scripts目录编辑网卡配置

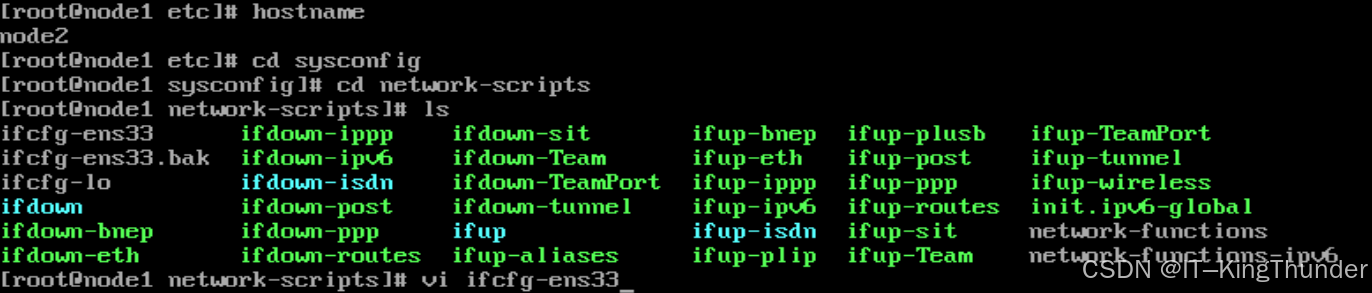

cd /etc/sysconfig/network-scripts
vi ifcfg-ens33 # 根据自己的实际情况来操作

将IPADDR修改为上面host映射文件中的非原虚拟机ip的另一个ip，并修改hostname文件将主机名修改为对应主机名

cd /etc
vi hostname

# 修改完成后
hostname node2 # 根据自己实际情况操作
hostname # 查询修改是否生效

4、使用ping命令检查相互之间的IP或主机名是否能ping通

• 宿主机

• node1

• node2

至此算是完全成功了，后续其它节点配置如上类似操作即可

PS：遇到的问题及解决方法

我在操作过程中遇到最大的问题就是在设置静态IP那一个步骤，参照了网上各种教程，但是无论怎么操作都连不了外网，ping不通百度等网站，即便是加上了公共DNS 8.8.8.8等也无济于事。

后面问了ai才知道，原因可能是仅主机模式的网络隔离，仅主机模式下，虚拟机与宿主机之间形成一个封闭的私有网络。虚拟机无法直接连接互联网，因此请求公共DNS（如 8.8.8.8）会被限制在局域网内，无法到达外部服务器。

而虚拟机如果将DNS设置为宿主机的IP​，DNS请求会先发送到宿主机。宿主机利用自身的网络连接（如Wi-Fi/以太网）代为解析DNS，再将结果返回给虚拟机。这相当于宿主机充当了“DNS代理”。

如有不足之处，还请多多指教

有懂的兄弟，也可以详细讲讲原理
