STM32 LCD1602 _1_液晶屏简介和管脚配置

LCD1602介绍

        LCD1602中02的意思是可以显示2行，如果是1604就是4行，16的意思是在每行中可以显示16个字符。

        市面上字符液晶绝大多数是基于 HD44780 液晶芯片的，控制原理是完全相同的，因此 HD44780 写的控制程序 可以很方便地应用于市面上大部分的字符型液晶。字符型 LCD 通常有 14 条引脚线或 16 条引脚线的 LCD，多出来的 2 条线是背光电源线 VCC(15 脚)和地线 GND(16脚)，其控制原理与 14 脚的 LCD 完全一样。

字符型LCD的引脚定义

引脚号	引脚名	电平	输入/输出	作用
1	Vss			电源地
2	Vcc			电源（+5V/+3.3V）
3	Vee			对比调整电压
4	RS	0/1	输入	0=输入指令 1=输入数据
5	R/W	0/1	输入	0=向LCD写入指令或数据 1=从LCD读取信息
6	E	1,1→0	输入	使能信号，1时读取信息， 1→0（下降沿）执行指令
7	DB0	0/1	输入/输出	数据总线line0（最低位）
8	DB1	0/1	输入/输出	数据总线line1
9	DB2	0/1	输入/输出	数据总线line2
10	DB3	0/1	输入/输出	数据总线line3
11	DB4	0/1	输入/输出	数据总线line4
12	DB5	0/1	输入/输出	数据总线line5
13	DB6	0/1	输入/输出	数据总线line6
14	DB7	0/1	输入/输出	数据总线line7（最高位）
15	A	+Vcc		LCD背光电源正极
16	K	接地		LCD背光电源负极

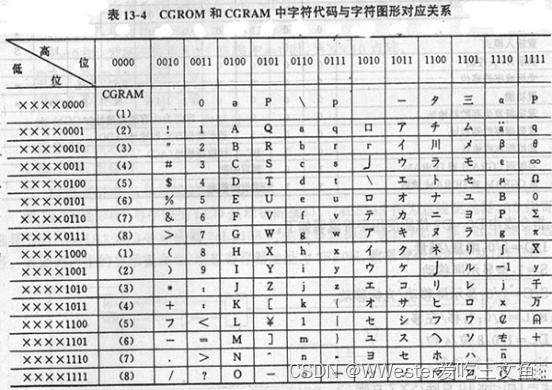

        HD44780内置了DDRAM（显示数据存放单元），CGROM（字符产生单元）和CGRAM（用户自定义产生器）。

DDRAM

        显示数据RAM，用来寄存待显示的代码。共80个字节，其地址和屏幕的对应关系如下表：

	显示位置	1	2	3	4	5	6	7	...	40
DDRAM地址	第一行	00H	01H	02H	03H	04H	05H	06H	...	27H
	第二行	40H	41H	42H	43H	44H	45H	46H	...	67H

        LCD1602中，使用每行前16个地址即可。对应关系如下：

00H

01H

02H

03H

04H

05H

06H

07H

08H

09H

0AH

0BH

0CH

0DH

0EH

0FH

40H

41H

42H

43H

44H

45H

46H

47H

48H

49H

4AH

4BH

4CH

4DH

4EH

4FH

字模

        在点阵屏幕上点亮和熄灭的信息数据。例如“A”

A字的字模
01110	○	■	■	■	○
10001	■	○	○	○	■
10001	■	○	○	○	■
10001	■	○	○	○	■
11111	■	■	■	■	■
10001	■	○	○	○	■
10001	■	○	○	○	■

 例如：A01000001=0x41

如果对应表中，没有你想要的符号就只能通过字模的方式，自己创建一个。

LCD1602管脚定义

LCD1602_VSS	GND
LCD1602_VCC	3.3V
LCD1602_VEE	通过电位器接地
LCD1602_RS	PA5
LCD1602_R/S	PA12
LCD1602_E	PA13
LCD1602_DB0	PA14
LCD1602_DB1	PA15
LCD1602_DB2	PA9
LCD1602_DB3	PA10
LCD1602_DB4	PA11
LCD1602_DB5	PA12
LCD1602_DB6	PB5
LCD1602_DB7	PC13
LCD1602_A	3.3V
LCD1602_K	GND

初始化配置代码

void LCD1602_GPIO_Configuration(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB | RCC_APB2Periph_GPIOC, ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_9 | GPIO_Pin_10 | GPIO_Pin_11 | GPIO_Pin_12;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_12 | GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_Init(GPIOC, &GPIO_InitStructure);
}
