蓝桥杯单片机开发及应用-基础模块12-串口通信(字符串)

目录

一、所要实现的功能
二、部分代码解释
三、代码实现
        1.参数定义
        2.138译码器通道选择函数
        3.初始化系统
        4.串口初始化函数
        5.串口发送函数
        6.字符串发送函数
        7.串口接收函数
        8.数据处理函数
        9.完整代码
四、运行图片

关于串口通信、中断、共阳数码管以及定时器都在之前的文章介绍过了,此处不再介绍了。

一、所要实现的功能

        实现在波特率为9600b/s时,单片机向上位机发送单字节命令控制LED灯的亮灭。发送的命令分为四种情况:

①当发送的数据为0xa~时,无论是a5还是a6,只管高四位是否为a,这时对数据进行处理,让发送的数据最后变成0xf5(高四位全部变成1,低四位的5是a取反运算),来控制LED的亮灭;

②当发送的数据为0xb~时,只管高四位是否为b,这时对数据进行处理,让发送的数据最后变成0xf4(高四位全部变成1,低四位的4是b取反运算),来控制LED的亮灭;

③当发送的数据为0xc~时,不对LED灯进行操作,发送字符串“The system is loading…”,并且回车换行;

④当发送的数据为其他任何不为a、b、c开头的,不对LED灯进行操作,发送字符串“Error!”,并且回车换行。

二、部分代码解释

switch( get_dat & 0xf0 )	// 取出高四位,只判断高四位
{
			case 0xa0:
				HC138_Init( 4 );
				P0 = ~( ( get_dat >> 4 ) & 0x0f );
				get_dat = 0x00;
			break;
}

        这里以数据为0xa~为例:首先由前面的实现功能要求可知,我们只用判断数据的高四位是a、b、c中的某个即可,所以switch语句中我们就用“get_dat & 0xf0”,取出数据的高四位,把低四位置为0,来判断是否为a开头。然后当判断是a开头是,我们打开Y4C通道,准备控制LED灯。接着“get_dat >> 4”是把数据高四位移到低四位,那么高四位就会用0来取代,以防万一,我们再进行“& 0x0f”操作,确定将数据处理成0x0a。最后由于LED灯是0亮,1灭,所以将0x0a取反操作,变成了0xf5。

三、代码实现

        1.参数定义

#include <STC15F2K60S2.H>


// 参数定义
unsigned int get_dat = 0x00;	// 接收数据

        2.138译码器通道选择函数

// 通道选择函数
void HC138_Init( unsigned char channel )
{
	switch( channel )
	{
		case 0:
			P2 = ( P2 & 0x1f ) | 0x00;	// 0
		break;
		case 4:
			P2 = (P2 & 0x1f) | 0x80;	// Y4C
		break;
		case 5:
			P2 = (P2 & 0x1f) | 0xa0;	// Y5C
		break;
		case 6:
			P2 = (P2 & 0x1f) | 0xc0;	// Y6C
		break;
		case 7:
			P2 = (P2 & 0x1f) | 0xe0;	// Y7C
		break;
	}
}

        3.初始化系统

// 初始化系统
void System_Init(void)
{
	// 关闭LED灯
	HC138_Init( 4 );
	P0 = 0xff;

    // 关闭蜂鸣器和继电器
	HC138_Init( 5 );
	P0 = 0xaf;		    // 1010 1111

    // 关闭通道选择
	HC138_Init( 0 );
}

        4.串口初始化函数

// 串口初始化
void UART_Init(void)
{
	TMOD = 0x20;	// 定时器1工作模式2
	EA = 1;
	TR1 = 1;

	TH1 = 0xfd;		// 波特率9600b/s所对应的TH1和TL1
	TL1 = 0xfd;

	SCON = 0x50;	// 串口通信模式1,允许接收控制
	ES = 1;
	AUXR = 0x00;	// 辅助寄存器,直接置为0
}

        5.串口发送函数

// 串口发送信息
void UART_Send( unsigned int dat )
{
	SBUF = dat;			// 接收到数据就传给SBUF
	while( TI == 0 );	// 还未接收到数据的时候执行空指令
	TI = 0;				// 接收到数据后接收中断标志位TI会置为1,需要软件手动清零
}

        6.字符串发送函数

// 字符串发送
void String_Send( unsigned char *str )
{
/*
字符串实际上就是数组,把一个字符串拆分成多个字符组成的,用数组对这些单个的字符分别储存。
在C语言中字符串是以“\0”结束的。
数组的调取当然就需要用到指针。
*/
	while( *str != '\0' )    // 判断字符串结尾,单个字符用单引号表示
	{
		UART_Send( *str );   // 打印打个字符
		str++;				 // 地址循环加1,打印完整字符
	}
}

        7.串口接收函数

// 串口接收信息
void UART_Receive() interrupt 4
{
	if( RI == 1 )	// 接收标志位置为1,表示收到了
	{
		RI = 0;
		get_dat = SBUF;
	}
}

        8.数据处理函数

// 数据处理
void Deal_getdat(void)
{
	if( get_dat != 0x00 )
	{
		switch( get_dat & 0xf0 )	// 取出高四位,只判断高四位
		{
			case 0xa0:
				HC138_Init( 4 );
				P0 = ~( ( get_dat >> 4 ) & 0x0f );
				get_dat = 0x00;		// 清零,执行一次直接清零,否则会一直发送
			break;
			case 0xb0:
				HC138_Init( 4 );
				P0 = ~( ( get_dat >> 4 ) & 0x0f );
				get_dat = 0x00;
			break;
			case 0xc0:
				String_Send( "The system is loading...\r\n" );	// 字符串用双引号表示
				get_dat = 0x00;
			break;
			default:
				String_Send( "Error!\r\n" );
				get_dat = 0x00;
			break;
		}
	}
}

        9.完整代码

#include <STC15F2K60S2.H>


// 参数定义
unsigned int get_dat = 0x00;	// 接收数据


// 通道选择函数
void HC138_Init( unsigned char channel )
{
	switch( channel )
	{
		case 0:
			P2 = ( P2 & 0x1f ) | 0x00;	// 0
		break;
		case 4:
			P2 = (P2 & 0x1f) | 0x80;	// Y4C
		break;
		case 5:
			P2 = (P2 & 0x1f) | 0xa0;	// Y5C
		break;
		case 6:
			P2 = (P2 & 0x1f) | 0xc0;	// Y6C
		break;
		case 7:
			P2 = (P2 & 0x1f) | 0xe0;	// Y7C
		break;
	}
}


// 初始化系统
void System_Init(void)
{
	// 关闭LED灯
	HC138_Init( 4 );
	P0 = 0xff;

    // 关闭蜂鸣器和继电器
	HC138_Init( 5 );
	P0 = 0xaf;		    // 1010 1111

    // 关闭通道选择
	HC138_Init( 0 );
}


// 串口初始化
void UART_Init(void)
{
	TMOD = 0x20;	// 定时器1工作模式2
	EA = 1;
	TR1 = 1;

	TH1 = 0xfd;		// 波特率9600b/s所对应的TH1和TL1
	TL1 = 0xfd;

	SCON = 0x50;	// 串口通信模式1,允许接收控制
	ES = 1;
	AUXR = 0x00;	// 辅助寄存器,直接置为0
}


// 串口发送信息
void UART_Send( unsigned int dat )
{
	SBUF = dat;			// 接收到数据就传给SBUF
	while( TI == 0 );	// 还未接收到数据的时候执行空指令
	TI = 0;				// 接收到数据后接收中断标志位TI会置为1,需要软件手动清零
}


// 字符串发送
void String_Send( unsigned char *str )
{
/*
字符串实际上就是数组,把一个字符串拆分成多个字符组成的,用数组对这些单个的字符分别储存。
在C语言中字符串是以“\0”结束的。
数组的调取当然就需要用到指针。
*/
	while( *str != '\0' )    // 判断字符串结尾,单个字符用单引号表示
	{
		UART_Send( *str );   // 打印打个字符
		str++;				 // 地址循环加1,打印完整字符
	}
}


// 串口接收信息
void UART_Receive() interrupt 4
{
	if( RI == 1 )	// 接收标志位置为1,表示收到了
	{
		RI = 0;
		get_dat = SBUF;
	}
}


// 数据处理
void Deal_getdat(void)
{
	if( get_dat != 0x00 )
	{
		switch( get_dat & 0xf0 )	// 取出高四位,只判断高四位
		{
			case 0xa0:
				HC138_Init( 4 );
				P0 = ~( ( get_dat >> 4 ) & 0x0f );
				get_dat = 0x00;		// 清零,执行一次直接清零,否则会一直发送
			break;
			case 0xb0:
				HC138_Init( 4 );
				P0 = ~( ( get_dat >> 4 ) & 0x0f );
				get_dat = 0x00;
			break;
			case 0xc0:
				String_Send( "The system is loading...\r\n" );	// 字符串用双引号表示
				get_dat = 0x00;
			break;
			default:
				String_Send( "Error!\r\n" );
				get_dat = 0x00;
			break;
		}
	}
}




int main(void)
{
	System_Init();
	UART_Init();

	while(1)
	{
		Deal_getdat();
	}
}

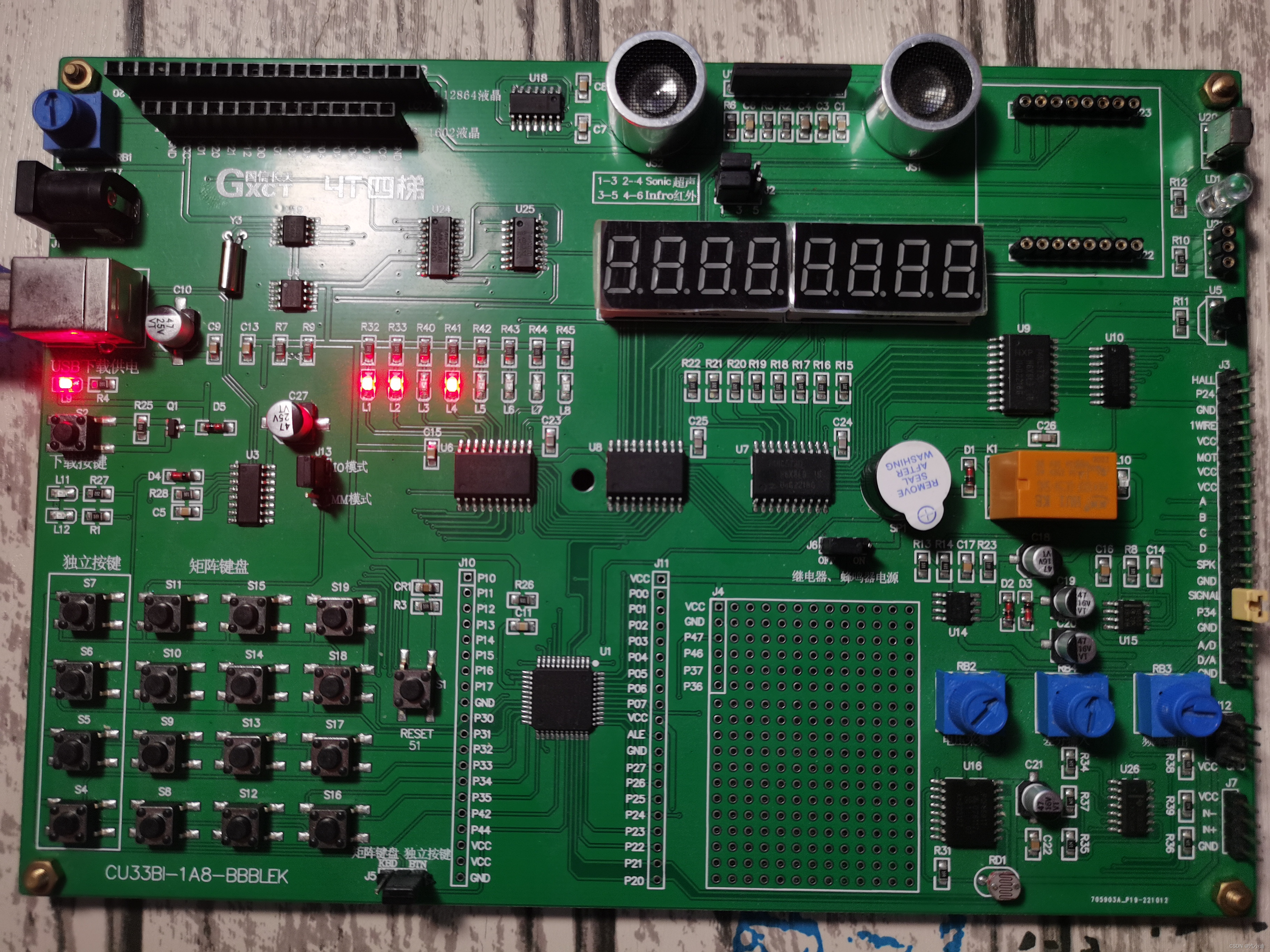

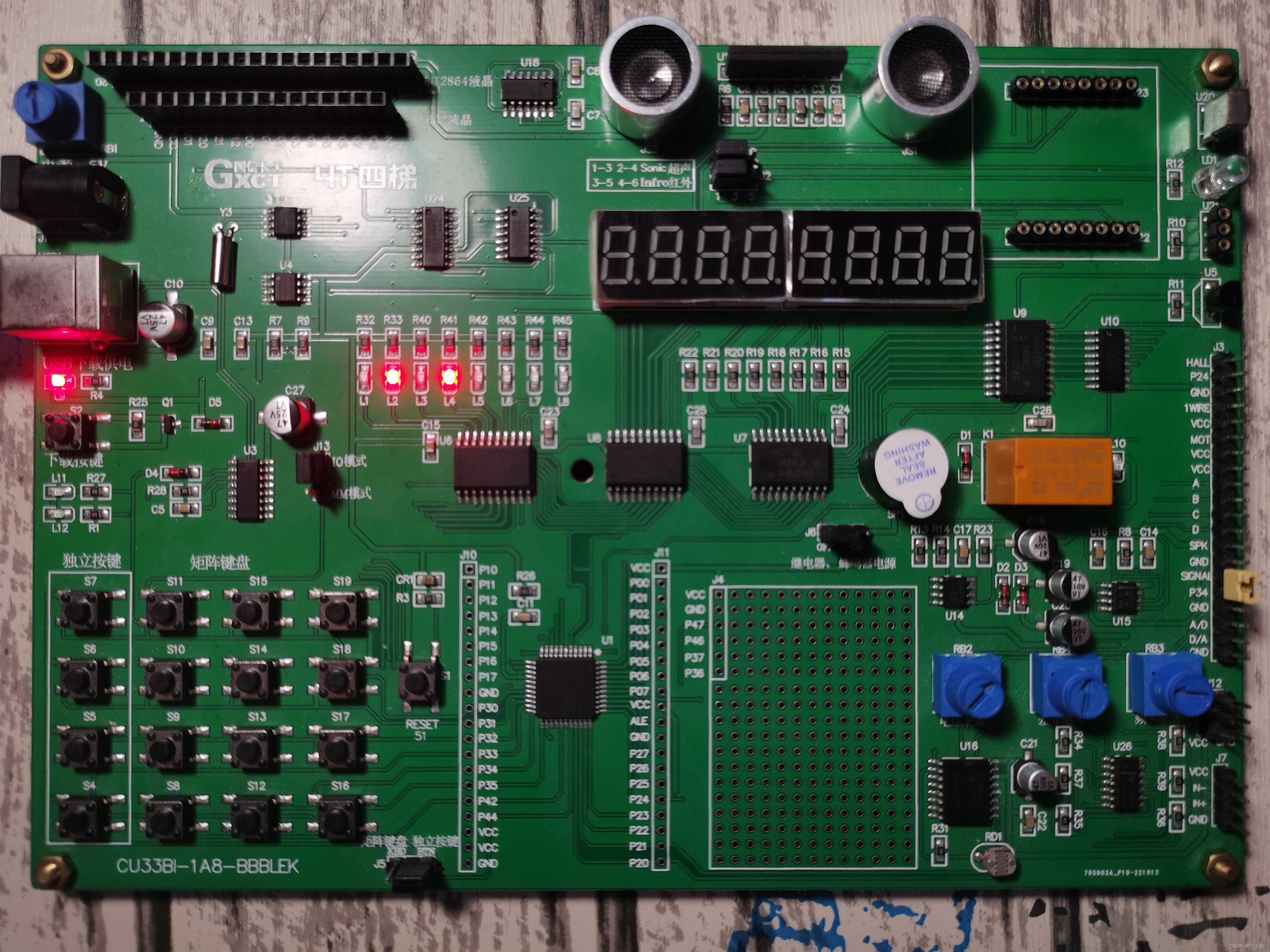

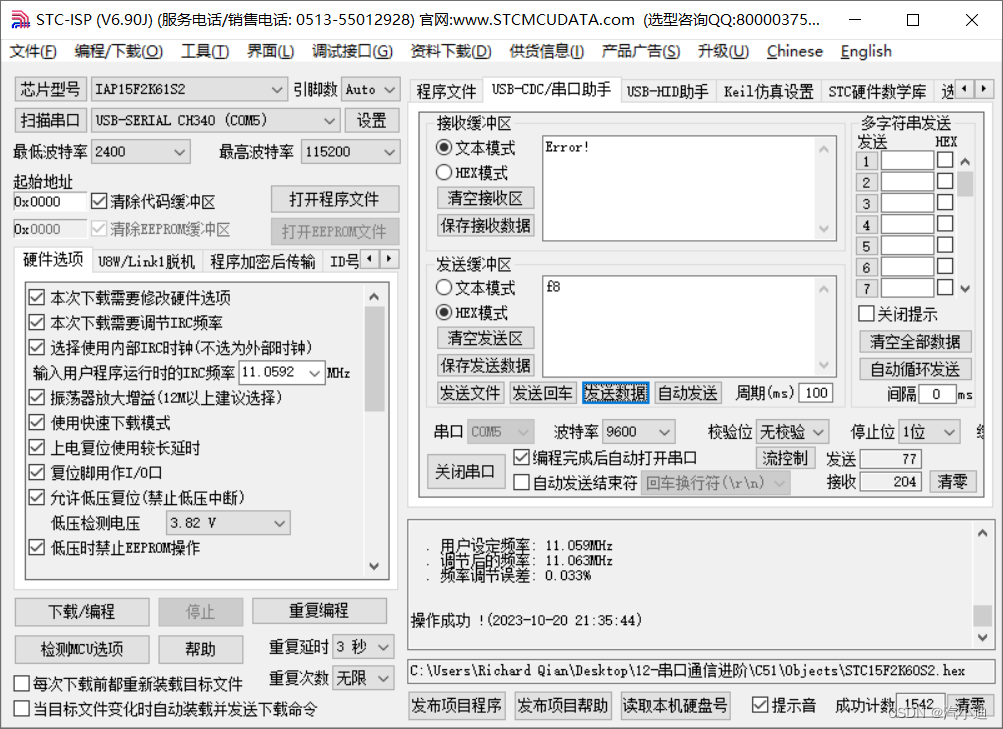

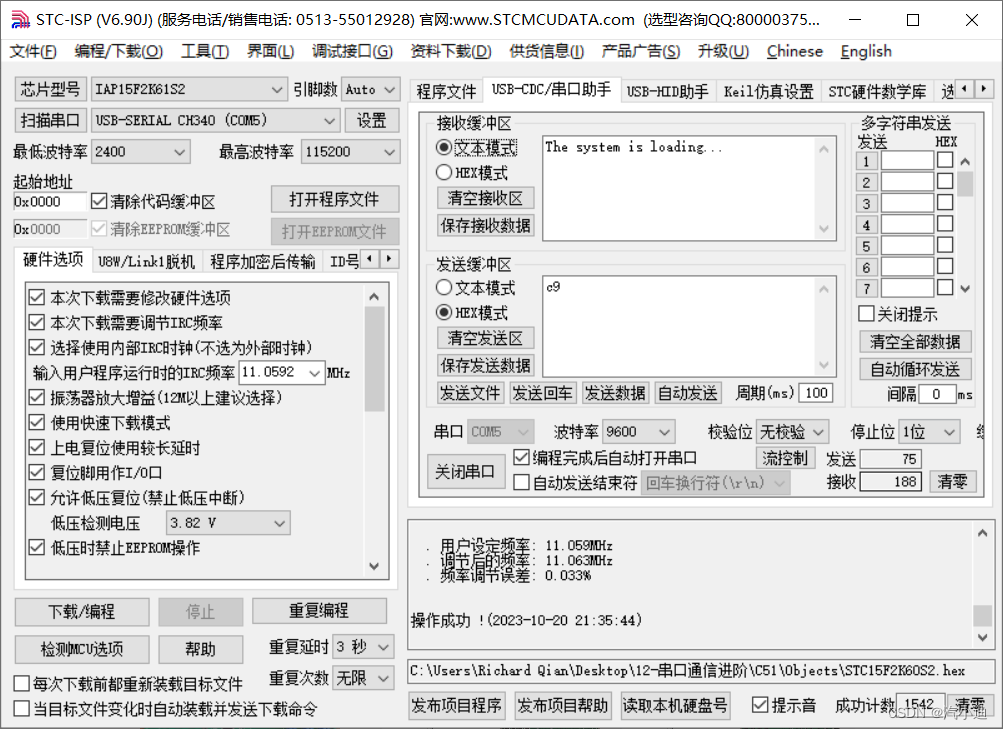

四、运行图片
