嵌入式学习--使用定时器输出PWM波形，实现LED呼吸灯的效果

目录

1.任务要求

2.PWM介绍

     关于PWM的定义

     分频-计数时钟

     计数器

     定时器输出PWM的原理

     定时器的初始化

3.配置STM32CubeMX

4.keil5的代码

5.运行结果

6.心得与体会

1.任务要求

使用TIM3和TIM4，分别输出一个PWM波形，由于PWM的占空比随时间变化，去驱动外接的LED以及最小开发板上已经焊接的LED,实现2个LED呼吸灯的效果。

2.PWM的介绍

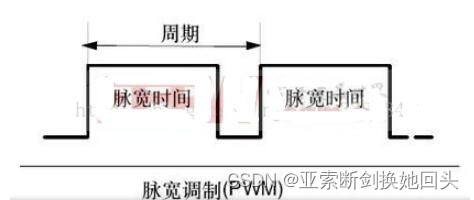

关于PWM的定义

PWM控制即脉冲宽度调制技术，就是通过对一系列脉冲的宽度进行调制，来等效地获得所需要的波形（含形状和幅值）， PWM控制技术在逆变电路中应用最广，应用的逆变电路绝大部分是PWM型，广泛应用在从测量、通信到功率控制与变换的许多领域中。

其基本原理是控制方式就是对逆变电路开关器件的通断进行控制，使输出端得到一系列幅值相等的脉冲，用这些脉冲来代替正弦波所需要的波形。也就是在输出波形的半个周期中产生多个脉冲，使各脉冲的等值电压为正弦波形，所获得的输出平滑且低次谐波少。

按一定的规则对各脉冲的宽度进行调制&#x
