eNSP | OSPF 协议来模拟和测试路由器之间的动态路由配置

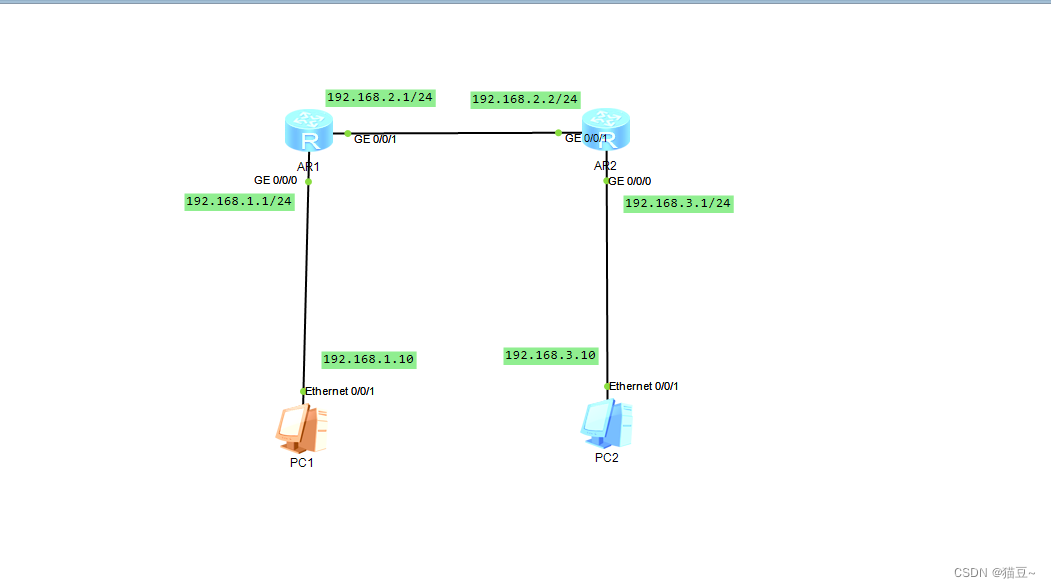

一、拓扑结构的搭建

（一）PC1：IP如下图所示

注意：

1.网关地址一定要和所指示的接口IP相同

2.配置完PC1IP后，点击下面应用

（二）PC2：同pc1

二、IP地址的配置

（一）配置R1的IP地址


<Huawei>system-view
[Huawei]undo info-center enable ##取消提示
[Huawei]sysname R1 ##改名
[R1]interface GigabitEthernet 0/0/1  ##进入接口   GE0/0/1
[R1-GigabitEthernet0/0/1]ip address 192.168.2.1 24 ##配置相应IP地址和子网掩码
[R1-GigabitEthernet0/0/1]quit ##离开
[R1]interface GigabitEthernet 0/0/0   ##进入接口   GE0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.1 24 ##配置相应IP地址和子网掩码
[R1-GigabitEthernet0/0/0]quit ##离开


（二）配置R2的IP地址

<Huawei>system-view
[Huawei]undo  info-center enable ##取消提示
[Huawei]sysname R2  ##改名
[R2]interface GigabitEthernet 0/0/1 ##进入接口 GE0/0/1
[R2-GigabitEthernet0/0/1]ip address 192.168.2.2 24  ##配置相应IP地址和子网掩码
[R2-GigabitEthernet0/0/1]quit  ##退出接口
[R2]interface GigabitEthernet 0/0/0 ##进入接口 GE0/0/0
[R2-GigabitEthernet0/0/0]ip address 192.168.3.1 24  ##配置相应IP地址和子网掩码[R2-GigabitEthernet0/0/0]quit  ##退出接口

三、配置配置 OSPF（Open Shortest Path First）协议

R1

[R2]ospf 1  ##进入 OSPF 进程 1 的配置模式。
[R2-ospf-1]area 0	##指定 OSPF 进程 1 的区域为区域 0
[R2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255  ##将 192.168.1.0/24 网络添加到 OSPF 区域 0 中，子网掩码为 255.255.255.0，表示将该网络纳入 OSPF 路由信息交换范围。
[R2-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255  ##同样地，将 192.168.2.0/24 网络添加到 OSPF 区域 0 中进行路由信息交换
[R2-ospf-1-area-0.0.0.0]quit

R2

[R2]ospf 1：进入 OSPF 进程 1 的配置模式。
[R2-ospf-1]area 0：指定 OSPF 进程 1 的区域为区域 0。
[R2-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255：将 192.168.2.0/24 网络添加到 OSPF 区域 0 中，子网掩码为 255.255.255.0，表示将该网络纳入 OSPF 路由信息交换范围。
[R2-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255：同样地，将 192.168.3.0/24 网络添加到 OSPF 区域 0 中进行路由信息交换。

四、查看和测试

display  ip  routing-table       //查看路由表

箭头所指为 通过 静态路由从  R2  学过来的路由

R1

R2

（二）测试

通过PC2   ping  PC1    可以看到可以ping通
