计算机网络实验（9）：路由器的基本配置和单臂路由配置

一、 实验名称

路由器的基本配置和单臂路由配置

二、实验目的：

 （1）路由器的基本配置：

掌握路由器几种常用配置方法；

掌握采用Console线缆配置路由器的方法；

掌握采用Telnet方式配置路由器的方法；

熟悉路由器不同的命令行操作模式以及各种模式之间的切换；

掌握路由器的基本配置命令；

1. 路由器单臂路由配置：

掌握单臂路由器配置方法；

通过单臂路由器实现不同VLAN之间互相通信；

三、实验内容和要求

你是某公司新进的网管，公司要求你熟悉网络产品，首先要求你登录路由器，了解、掌握路由器的命令行操作；

作为网络管理员，你第一次在设备机房对路由器进行了初次配置后，希望以后在办公室或出差时也可以对设备进行远程管理，现要在路由器上做适当配置。

四、实验环境

硬件环境:

cpu型号：11th Gen Intel(R) Core(TM) i5-1135G7 @ 2.40GHz

主频内存型号：2.42 GHz

容量：16+512

软件环境:

操作系统版本号：22631.3296

软件版本号：Cisco Packet Tracer 6.2sv

任务一：Router_2811 1台；PC 1台；交叉线；配置线。

任务二：PC 2台；Router_2811 1台；Switch_2960 1台。

五、操作方法与实验步骤

（1）路由器的基本配置：

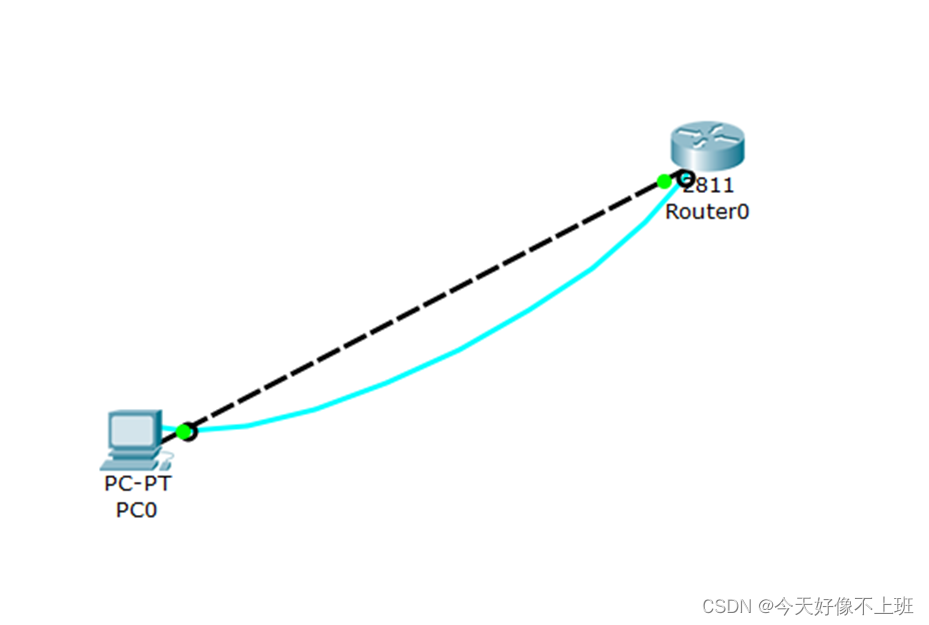

1。新建packet tracer拓扑图

2.用标准console线缆用于连接计算机的串口和路由器的console口上。在计算机上启用超级终端，并配置超级终端的参数，是计算机与路由器通过console接口建立连接；

将PC的FastEthernet0与Router的FastEthernet0/0连接；

用标准Console线缆用于连接计算机的串口和路由器的Console口上。

3.配置路由器的管理的IP地址，并为Telnet用户配置用户名和登录口令。配置计算机的IP地址（与路由器管理IP地址在同一个网段），通过网线将计算机和路由器相连，通过计算机Telnet到路由器上对交换机进行查看；

PC0配置，如图

IP Address(IP地址): 192.168.1.2

Subnet Mask(子网掩码): 255.255.255.0

Default Gateway(默认网关):192.168.1.1
