计算机网络实验（10）：路由器静态路由配置

一、实验名称

        路由器静态路由配置

二、实验目的

        掌握静态路由的配置方法和技巧；

        掌握通过静态路由方式实现网络的连通性；

        熟悉广域网线缆的链接方式；

三、实验内容和要求

        学校有新旧两个校区，每个校区是一个独立的局域网，为了使新旧校区能够正常相互通讯，共享资源。每个校区出口利用一台路由器进行连接，两台路由器间学校申请了一条2M的DDN专线进行相连，要求做适当配置实现两个校区的正常相互访问。

        3.1 技术原理

        路由器属于网络层设备，能够根据IP包头的信息，选择一条最佳路径，将数据包转发出去。实现不同网段的主机之间的互相访问。路由器是根据路由表进行选路和转发的。而路由表里就是由一条条路由信息组成。

        生成路由表主要有两种方法：手工配置和动态配置，即静态路由协议配置和动态路由协议配置。

        静态路由是指有网络管理员手工配置的路由信息。

        静态路由除了具有简单、高效、可靠的优点外，它的另一个好处是网络安全保密性高。

        缺省路由可以看做是静态路由的一种特殊情况。当数据在查找路由表时，没有找到和目标相匹配的路由表项时，为数据指定路由。

       3.2  实验设备

        pc 2台；Router-PT可扩展路由 2台（Switch_2811无V.35线接口）；Switch_2960 2台；DCE 串口线；直连线；交叉线

        PC1

          IP:        192.168.1.2

          Submask:       255.255.255.0

          Gateway:       192.168.1.1

        PC2

          IP:        192.168.2.2

          Submask:       255.255.255.0

          Gateway:       192.168.2.1

        PC1 ping PC2

        Ping 192.168.2.2   timeout

        R1

          en

          conf t

          hostname R1

          int fa 1/0

          no shut

          ip address 192.168.1.1 255.255.255.0

          exit

          int serial 2/0

          ip address 192.168.3.1 255.255.255.0

          clock rate 64000（必须配置时钟才可通信）

          no shut

          end

R2

  en

  conf t

  hostname R2

  int fa 1/0

  ip address 192.168.2.1 255.255.255.0

no shut

  exit

  int serial 2/0

  ip address 192.168.3.2 255.255.255.0

  no shut

  end

R1

  en

  conf t

  ip route 192.168.2.0 255.255.255.0 192.168.3.2

  end

  show ip route



R2

  en

  conf t

  ip route 192.168.1.0 255.255.255.0 192.168.3.1

  end

  show ip route

PC1 Ping PC2

  Ping 192.168.2.2      reply

四、实验环境

硬件环境:

cpu型号：11th Gen Intel(R) Core(TM) i5-1135G7 @ 2.40GHz

主频内存型号：2.42 GHz

容量：16+512

软件环境:

操作系统版本号：22631.3296

软件版本号：Cisco Packet Tracer 6.2sv

五、操作方法与实验步骤

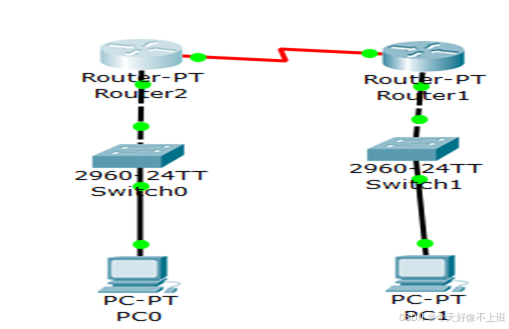

（1）新建packet tracer拓扑图

（2）在路由器R1、R2上配置接口的IP地址和R1串口上的时钟频率；

（3）查看路由器生成的直连路由；

（4）在路由器R1、R2上配置静态路由；

（5）验证R1、R2上的静态路由配置；

（6）将PC1、PC2主机默认网关分别设置为路由器接口fa 1/0的IP地址；

（7）PC1、PC2主机之间可以相互通信；

六、实验数据记录和结果分析

实验数据记录与结果分析

分别对PC0和PC1进行配置：

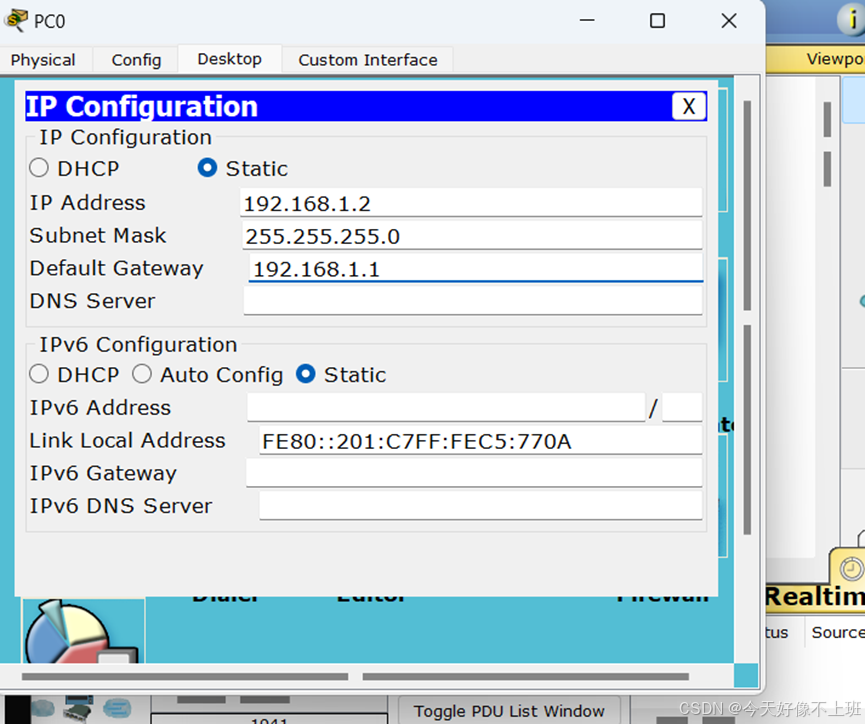

PC0

        IP:                    192.168.1.2

        Submask:         255.255.255.0

        Gateway:         192.168.1.1

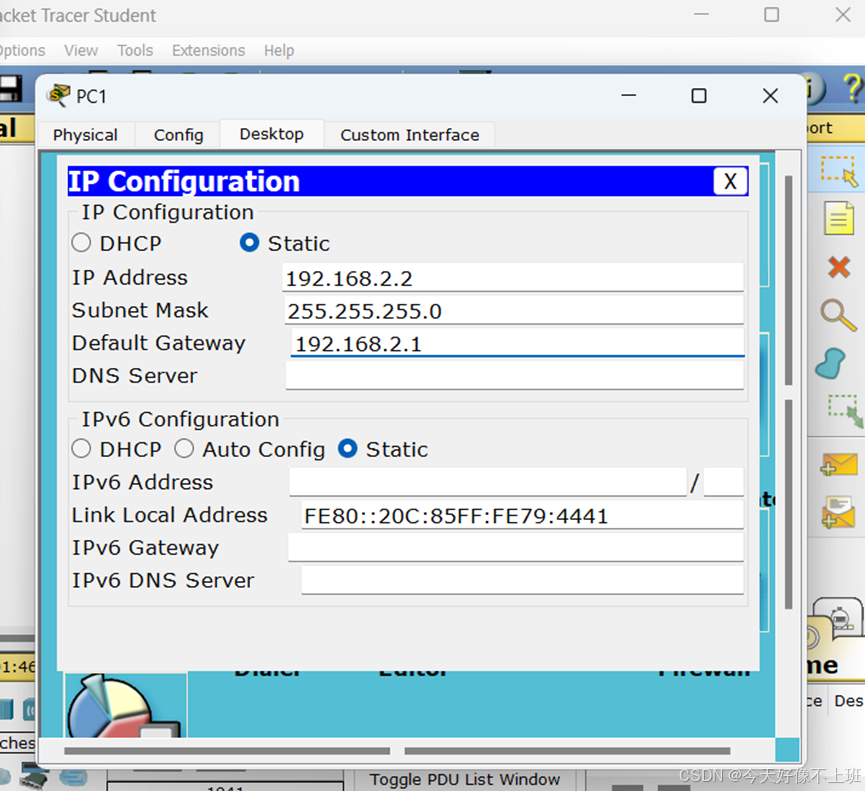

PC1

        IP:                    192.168.2.2

        Submask:         255.255.255.0

        Gateway:         192.168.2.1

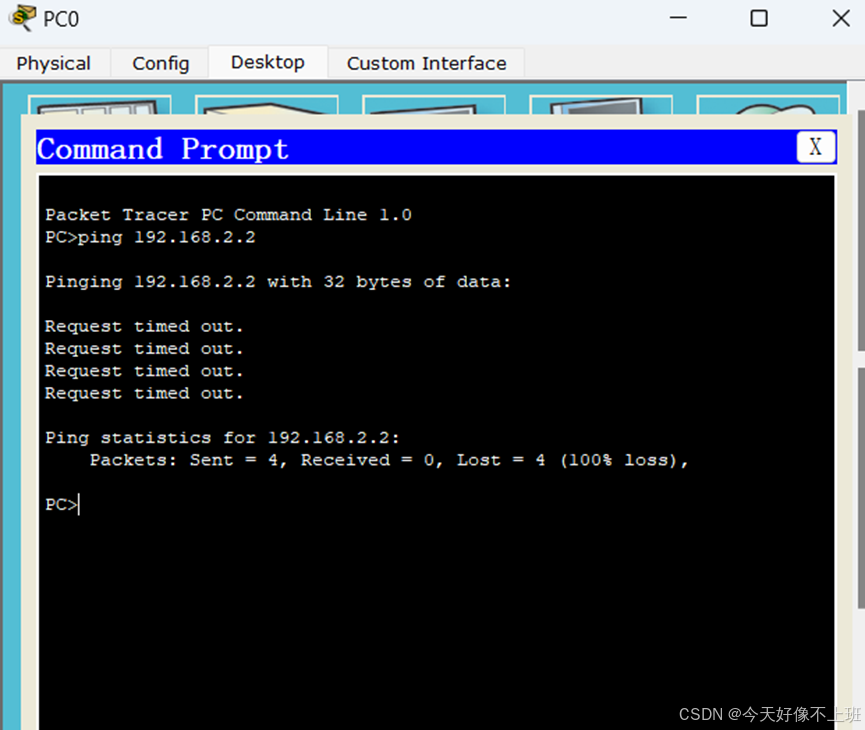

PC0 ping PC1

Ping 192.168.2.2   timeout

此时不通

对两台Route分别进行配置

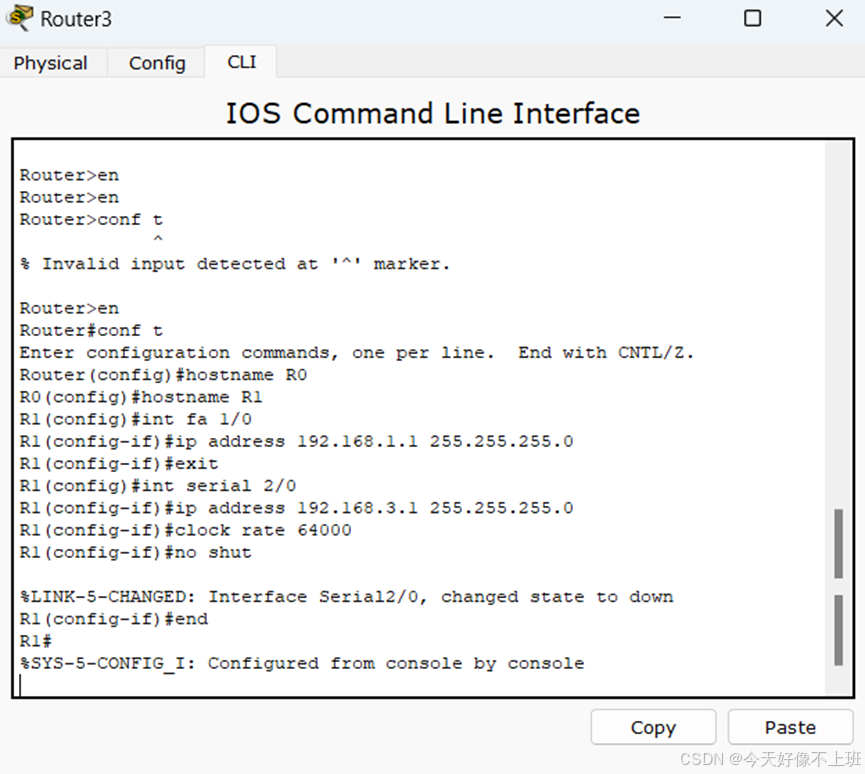

R1

        en

        conf t

        hostname R1

        int fa 1/0

        no shut

        ip address 192.168.1.1 255.255.255.0

        exit

        int serial 2/0

        ip address 192.168.3.1 255.255.255.0

        clock rate 64000（必须配置时钟才可通信）

no shut

        end

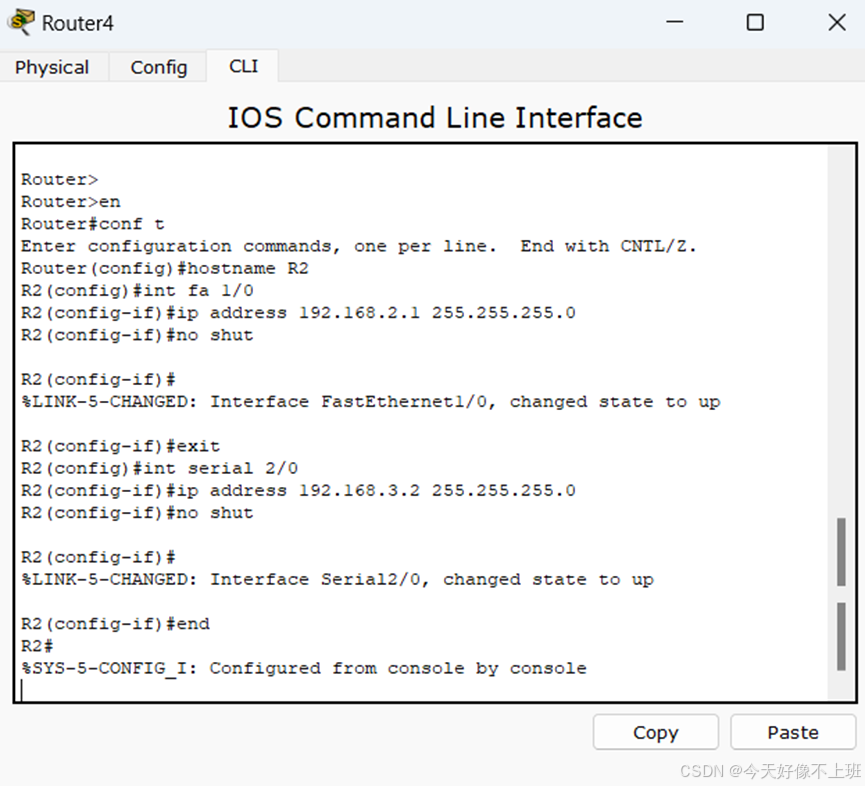

R2

        en

        conf t

        hostname R2

        int fa 1/0

        ip address 192.168.2.1 255.255.255.0

no shut

        exit

        int serial 2/0

        ip address 192.168.3.2 255.255.255.0

        no shut

        end

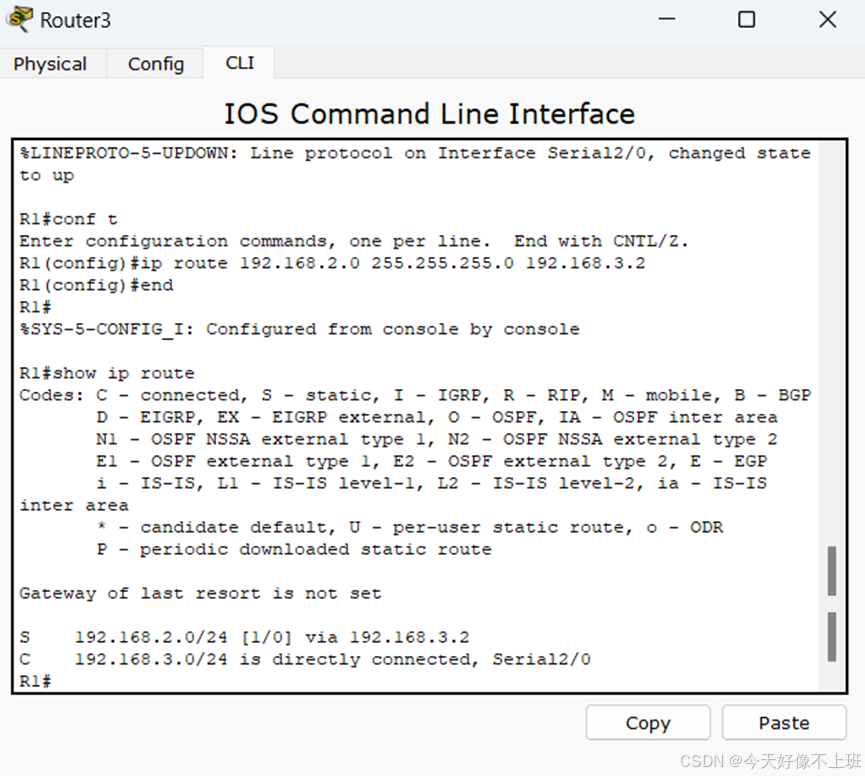

R1

        en

        conf t

        ip route 192.168.2.0 255.255.255.0 192.168.3.2

        end

        show ip route

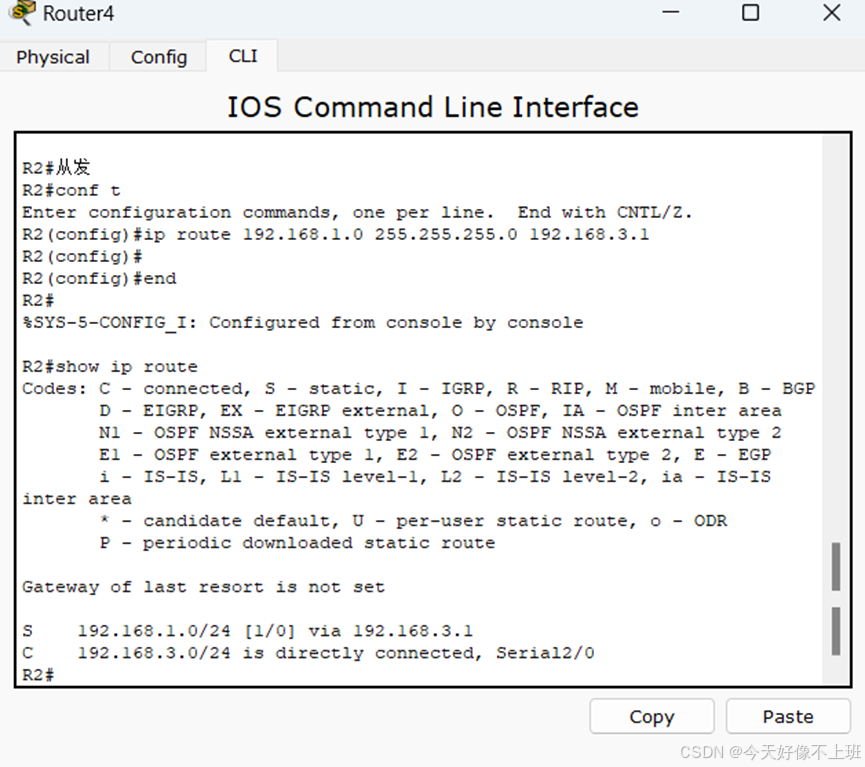

R2

        en

        conf t

        ip route 192.168.1.0 255.255.255.0 192.168.3.1

        end

        show ip route

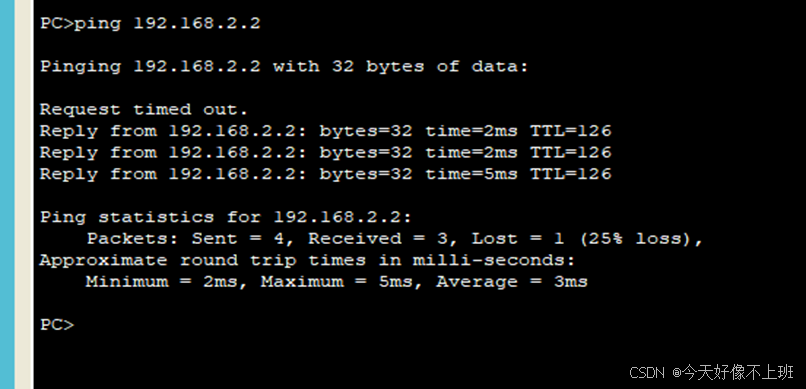

PC1 Ping PC2

        Ping 192.168.2.2      reply

七、实验体会、质疑和建议

        在进行计算机网络原理实验中的路由器静态路由配置时，我深感其精确性和重要性。静态路由的配置需要精确掌握网络拓扑结构，在配置过程中，我更加深入地理解了路由选择的过程以及静态路由的工作原理。同时，我也体会到了细心和耐心在配置过程中的重要性，因为一旦配置错误，可能会导致网络通信的失败，传输过程中需要IP地址MAC地址都有才行，如果超过响应时间就会造成丢包，如果能将PC的MAC地址转存到缓存表中，就不去要请求就可直接获取MAC地址，通过这次实验，我不仅提高了自己的实践能力，还加深了对计算机网络原理的理解。
