静态路由实验

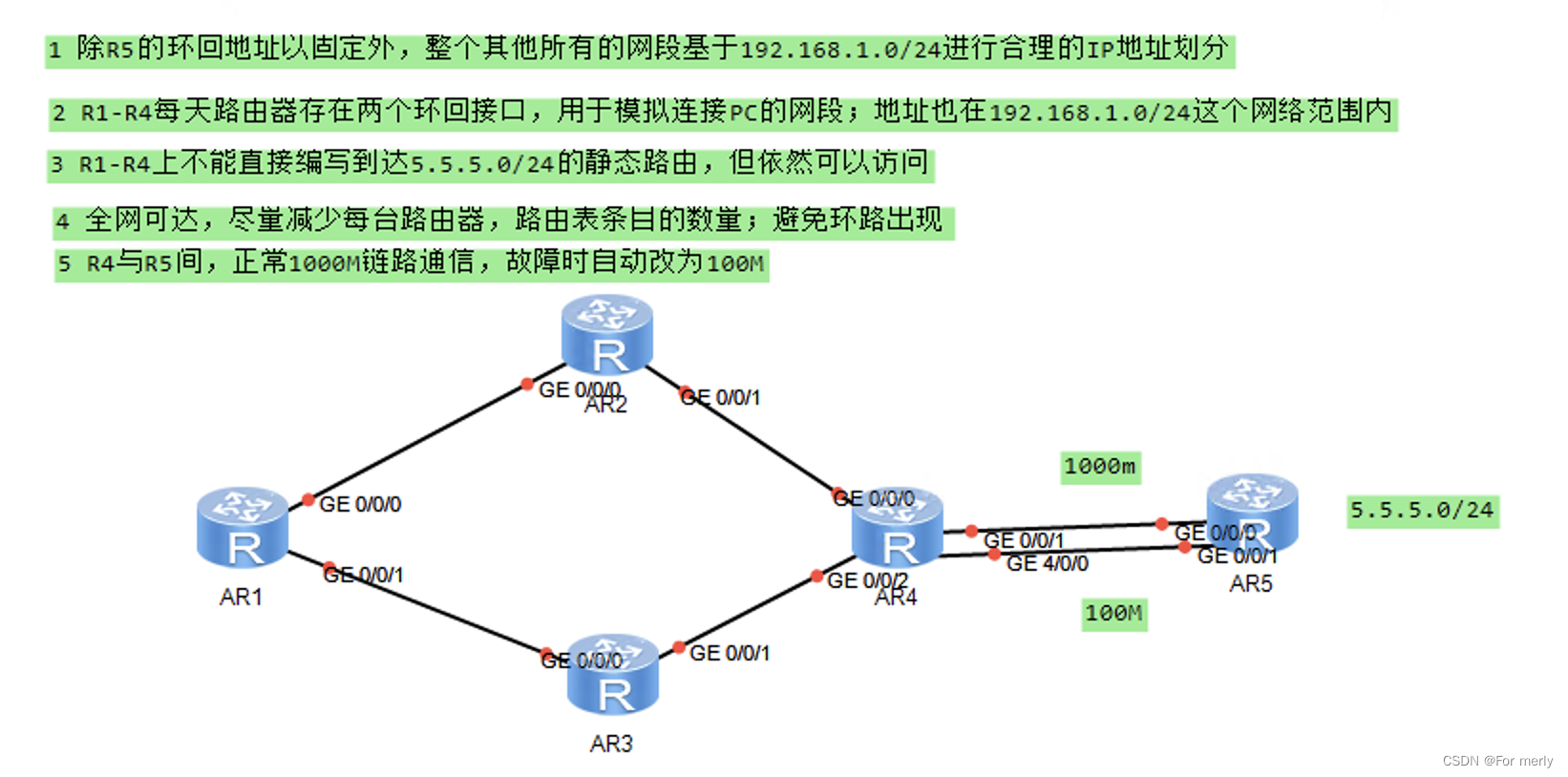

实验拓扑图

 根据第1、2步：配置IP及环回地址

1、网段划分：

192.168.1.001    00000/27——给AR1划分网段

192.168.1. 001 0 0000/28 ——192.168.1.32/28

192.168.1.001 1 0000/28——192.168.1.48/28

192.168.1.010    00000/27——给AR2划分网段

192.168.1.010  0  0000/28——192.168.1.64/28

192.168.1.010  1  0000/28——192.168.1.80/28

192.168.1.011    00000/27——给AR3划分网段

192.168.1.011  0  0000/28——192.168.1.96/28

192.168.1.011  1  0000/28——192.168.1.112/28

192.168.1.100   00000/27——给AR4划分网段

192.168.1.100  0  0000/28——192.168.1.128/28

192.168.1.100  1  0000/28——192.168.1.144/28

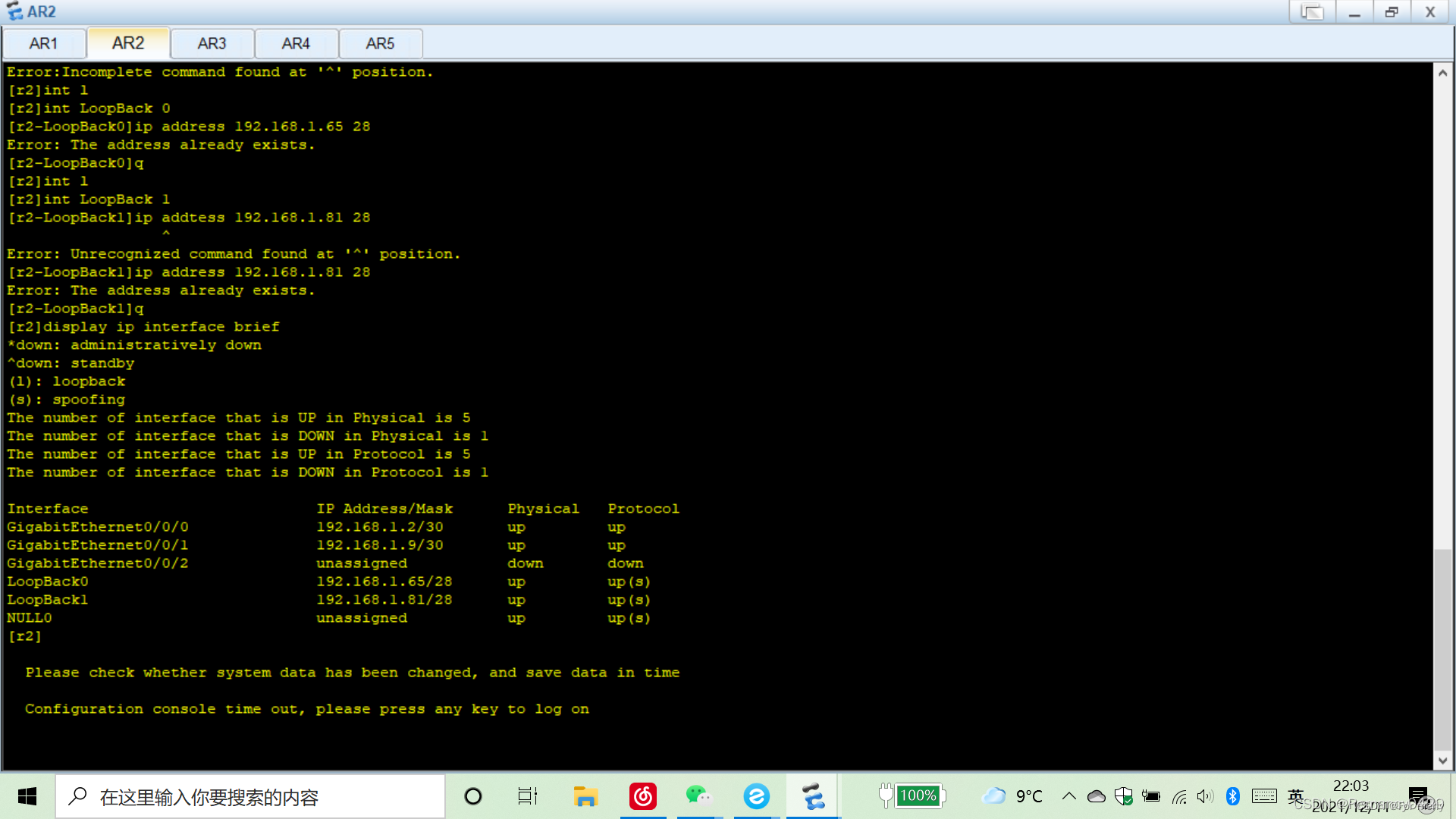

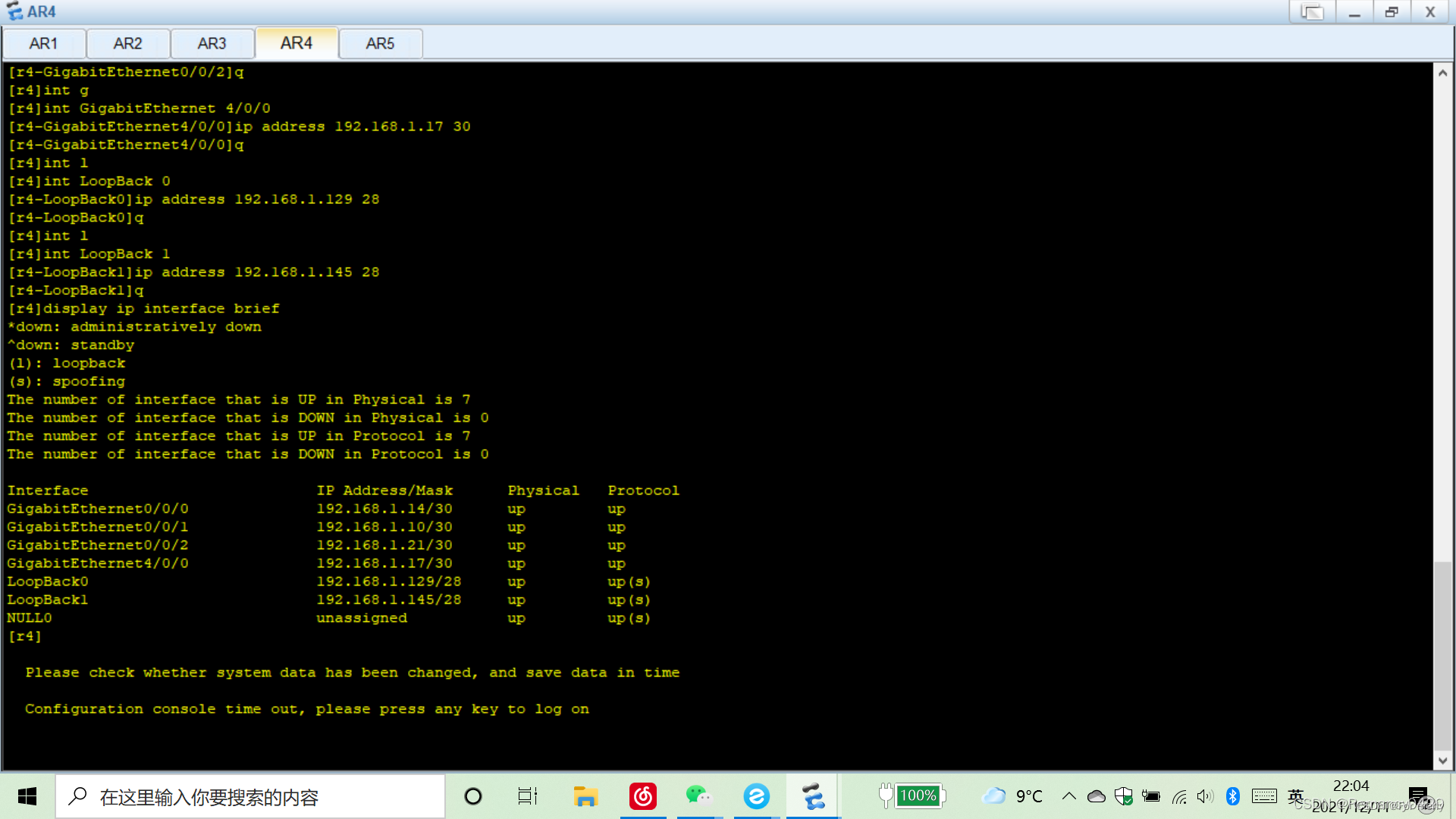

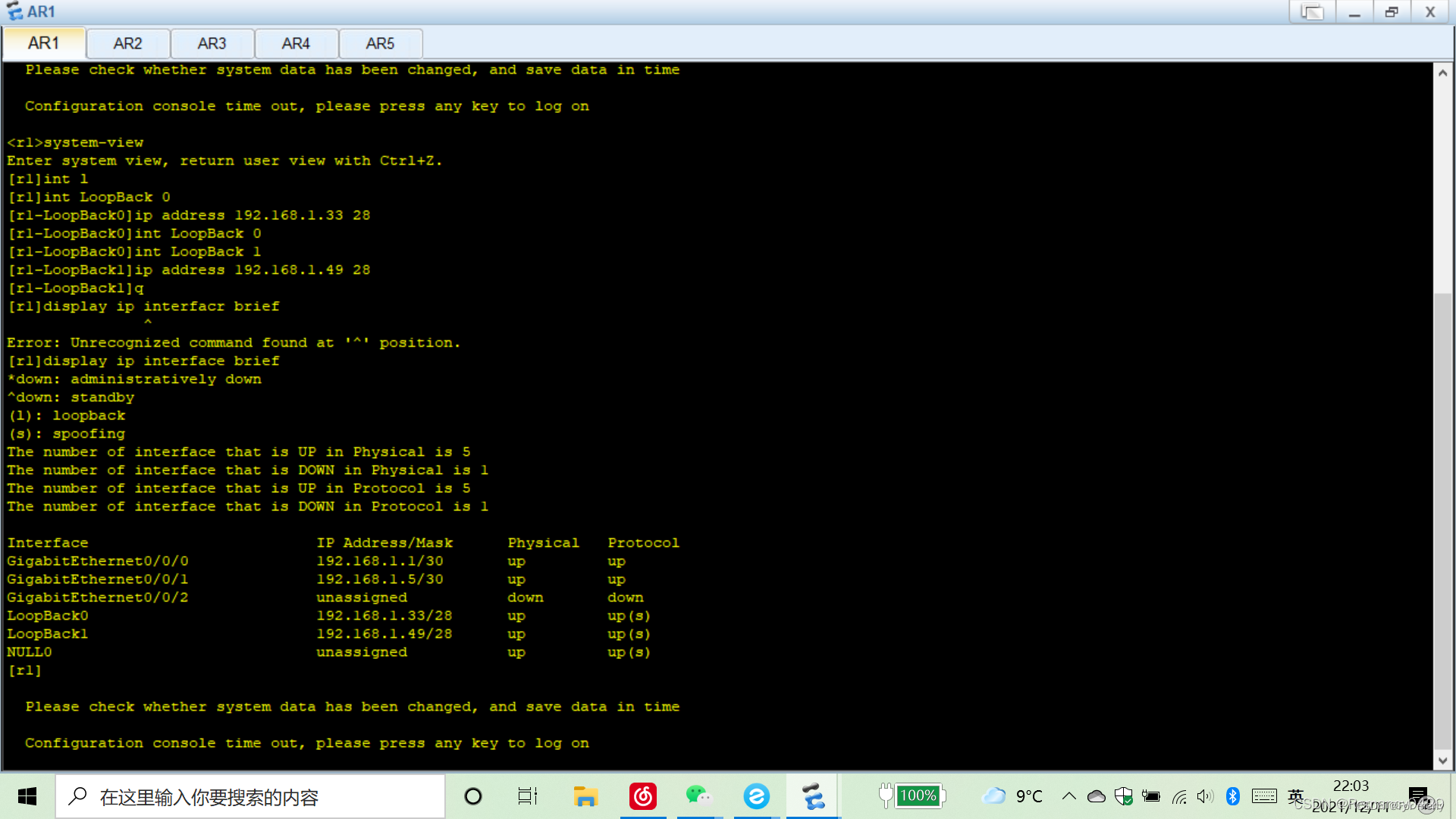

配置各接口IP地址及环回地址

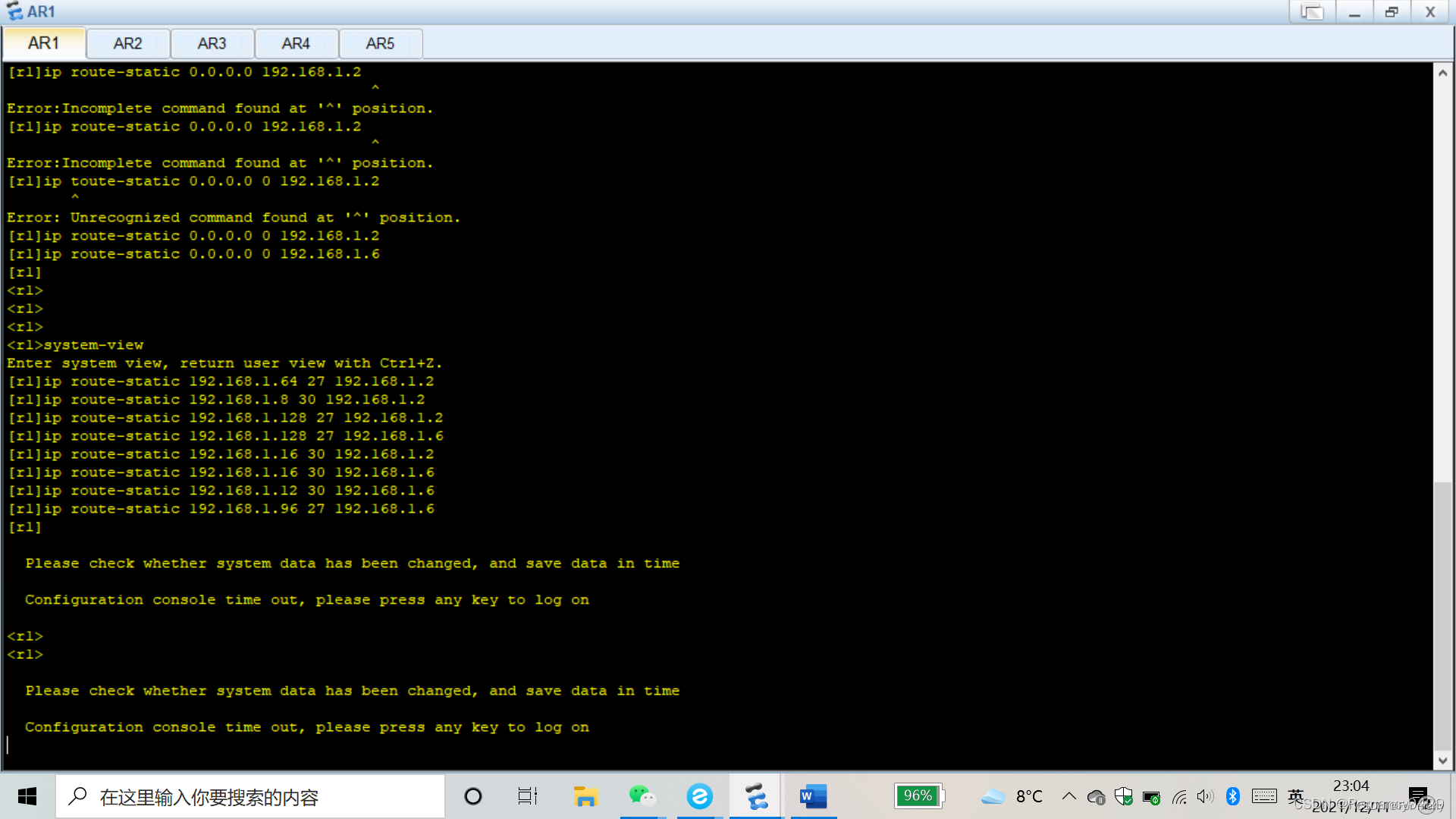

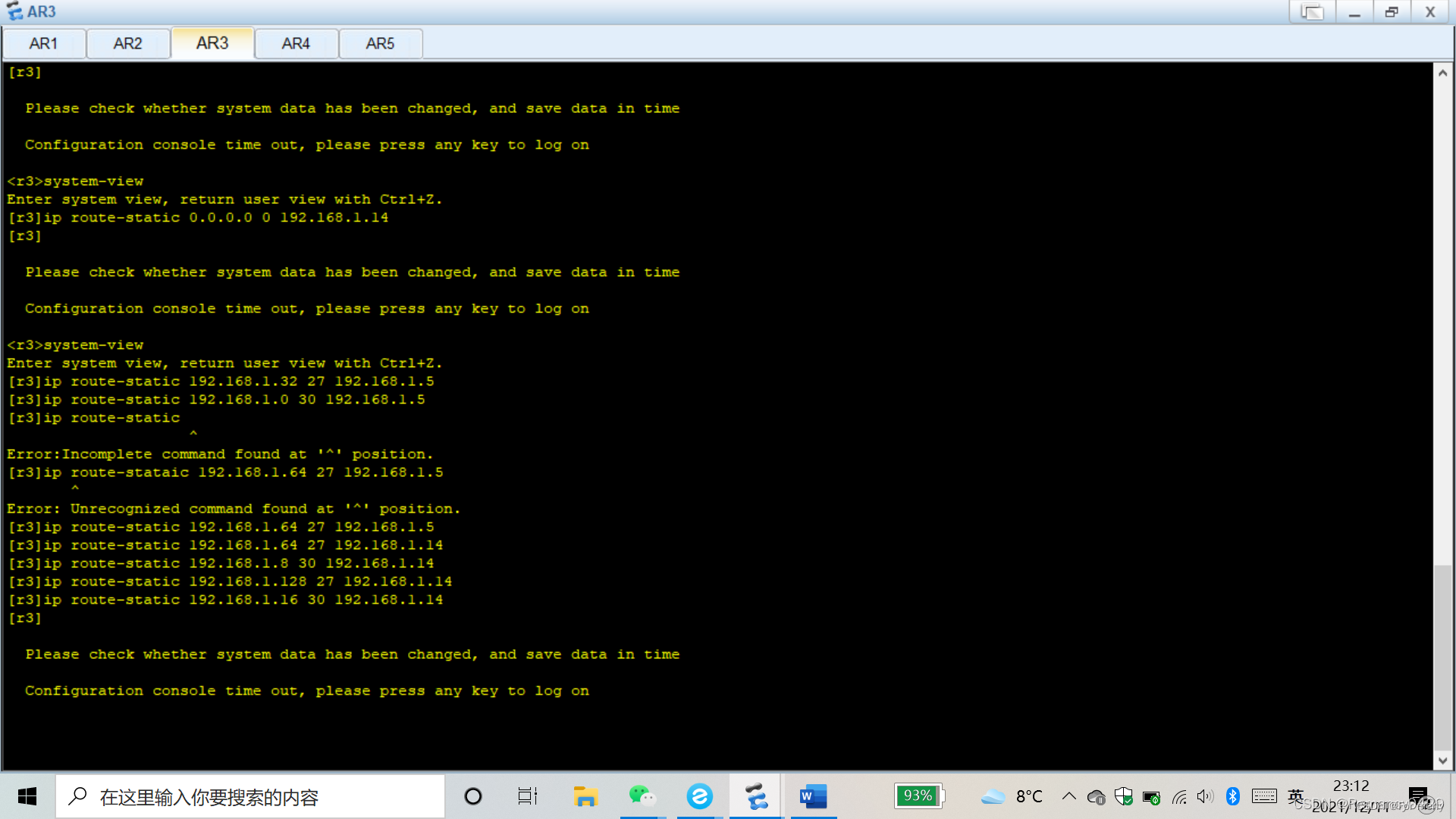

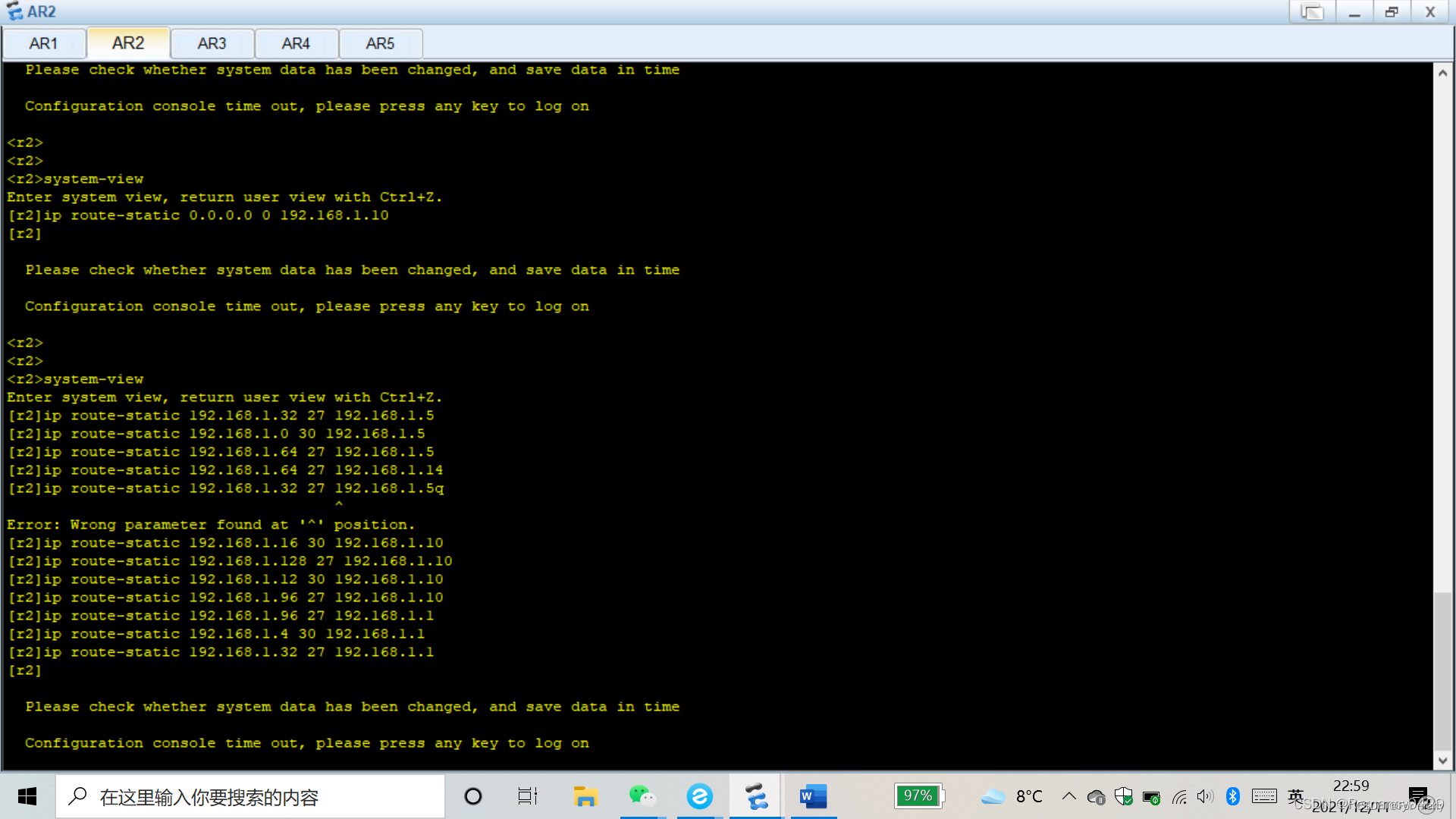

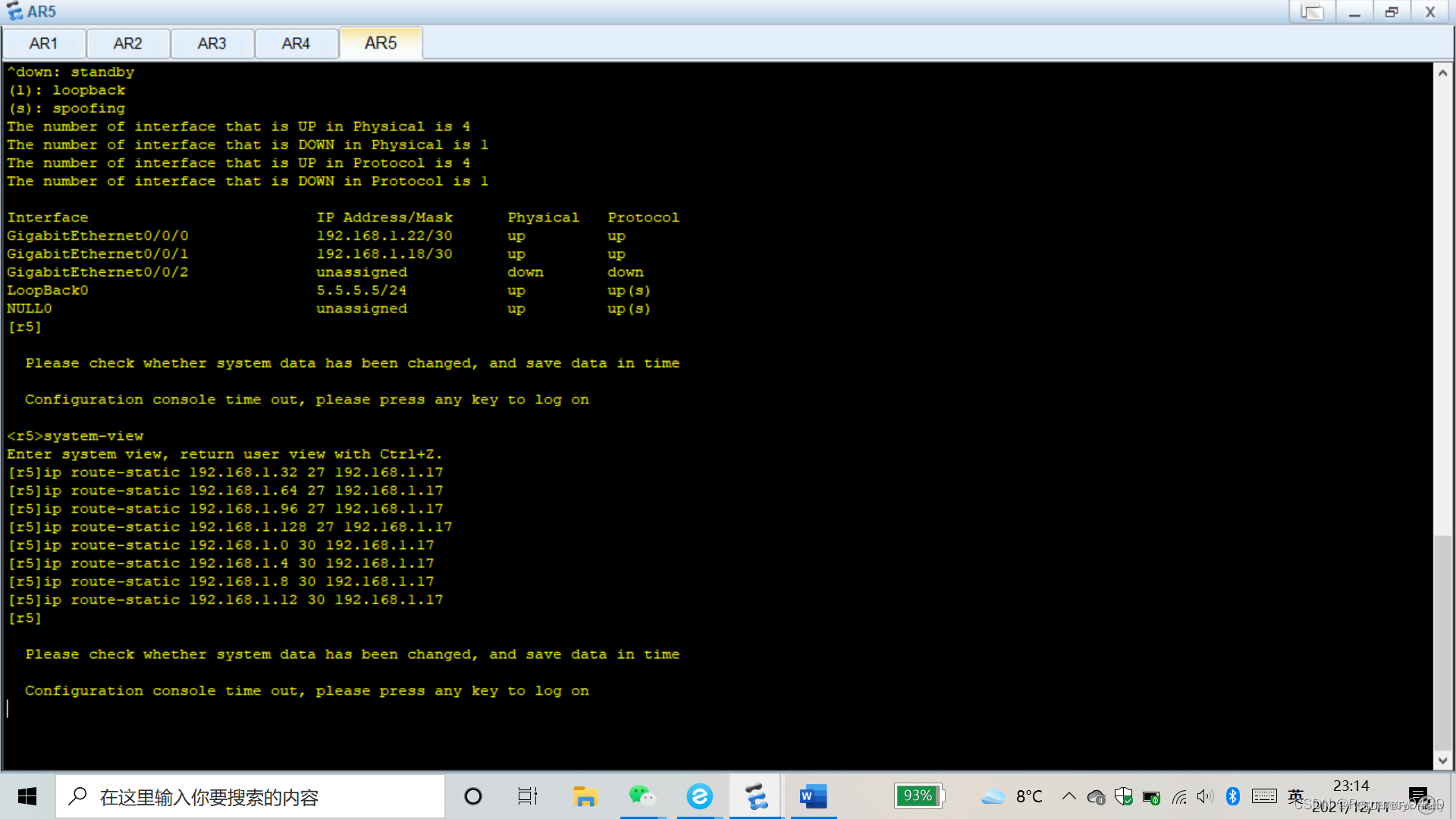

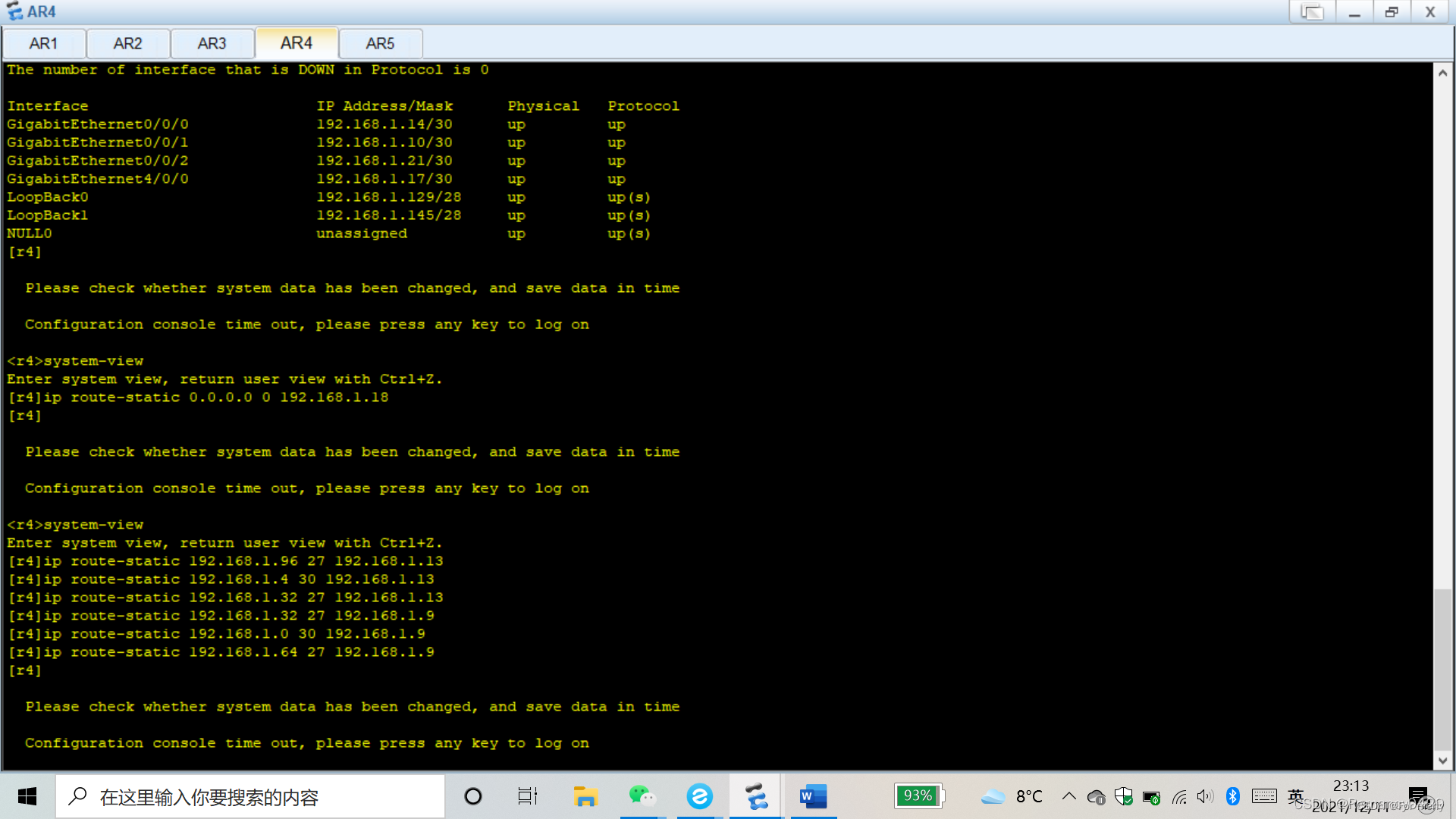

 想实现全网可达，需要对每个路由器配置静态路由

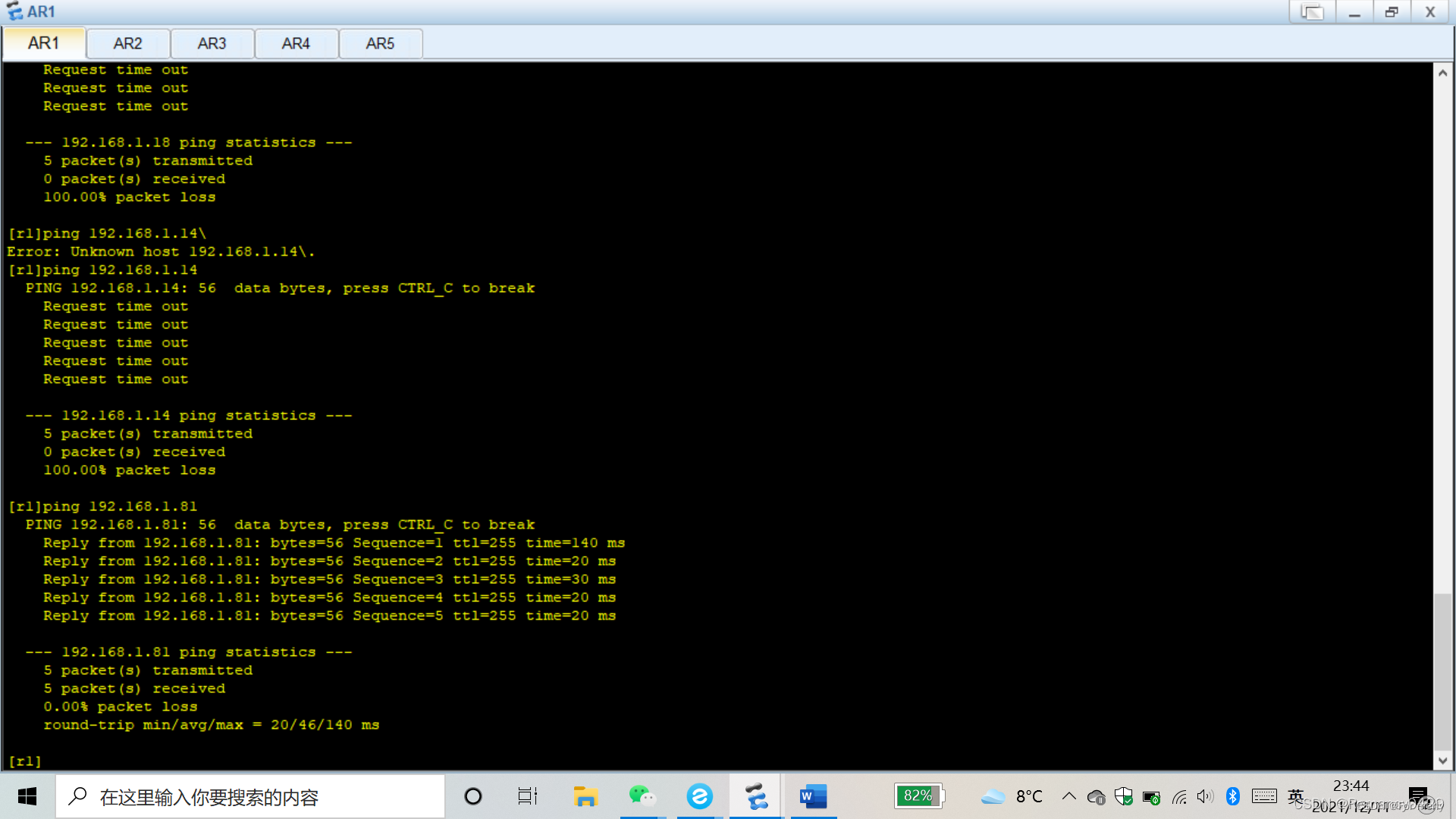

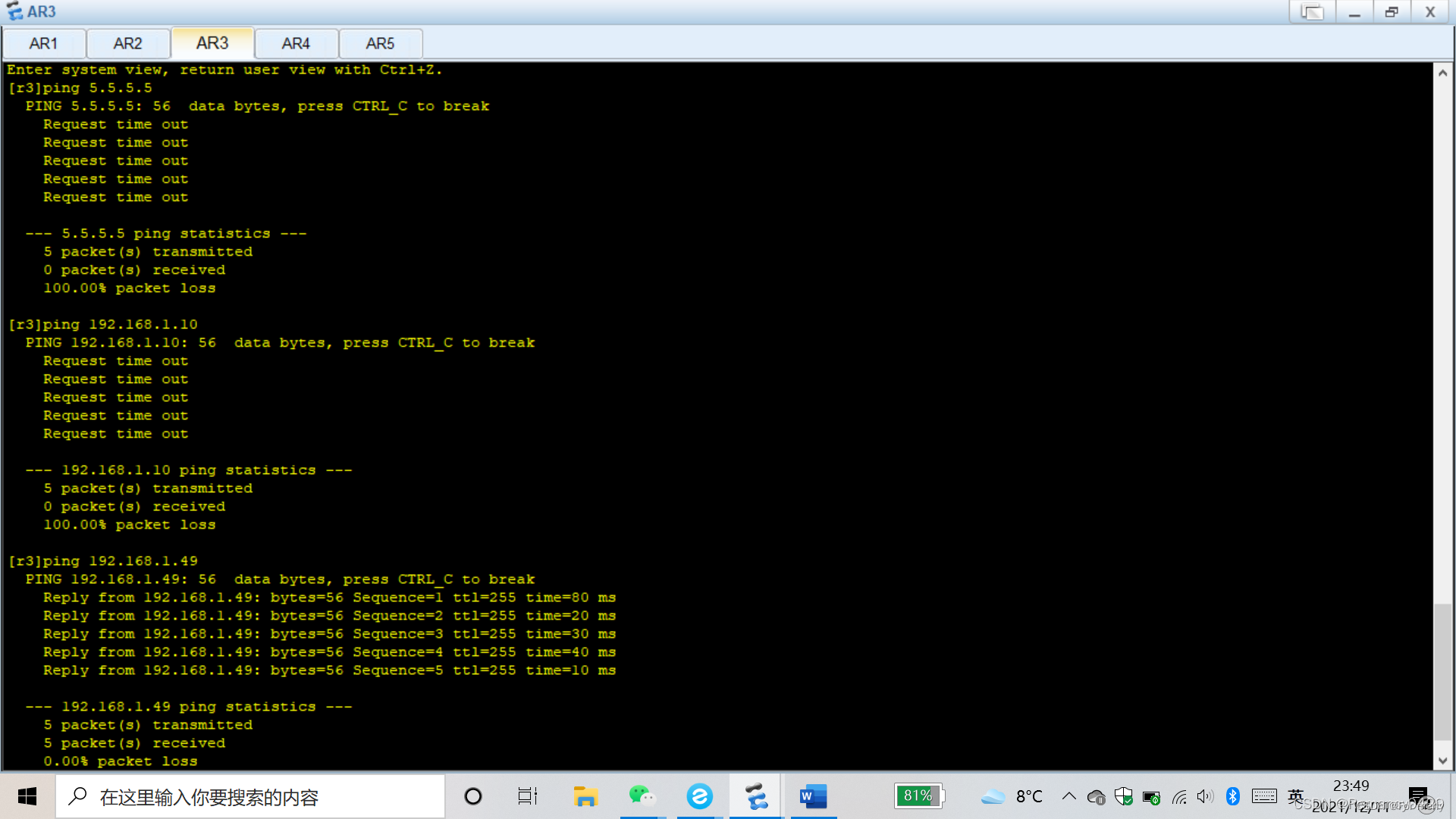

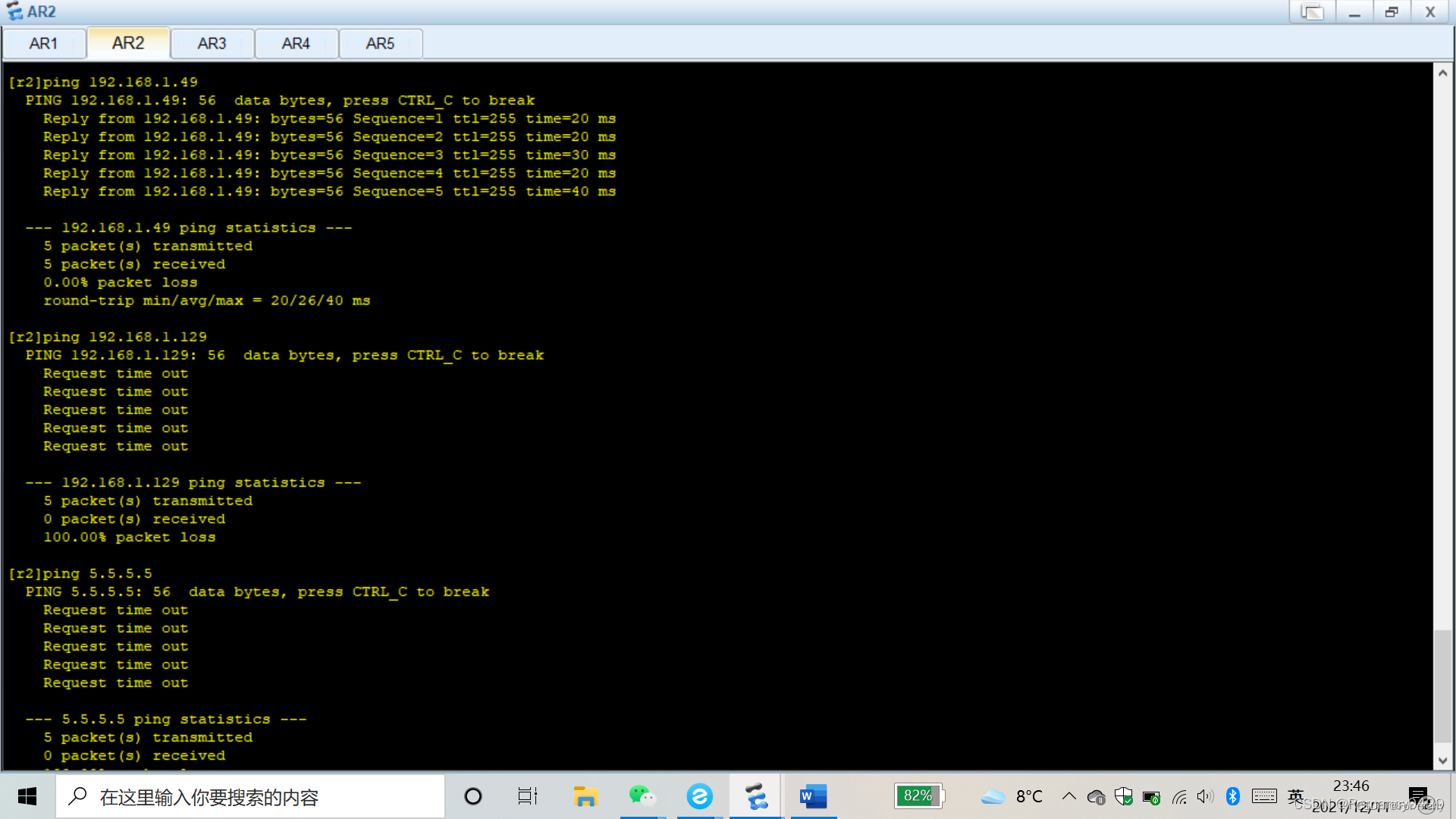

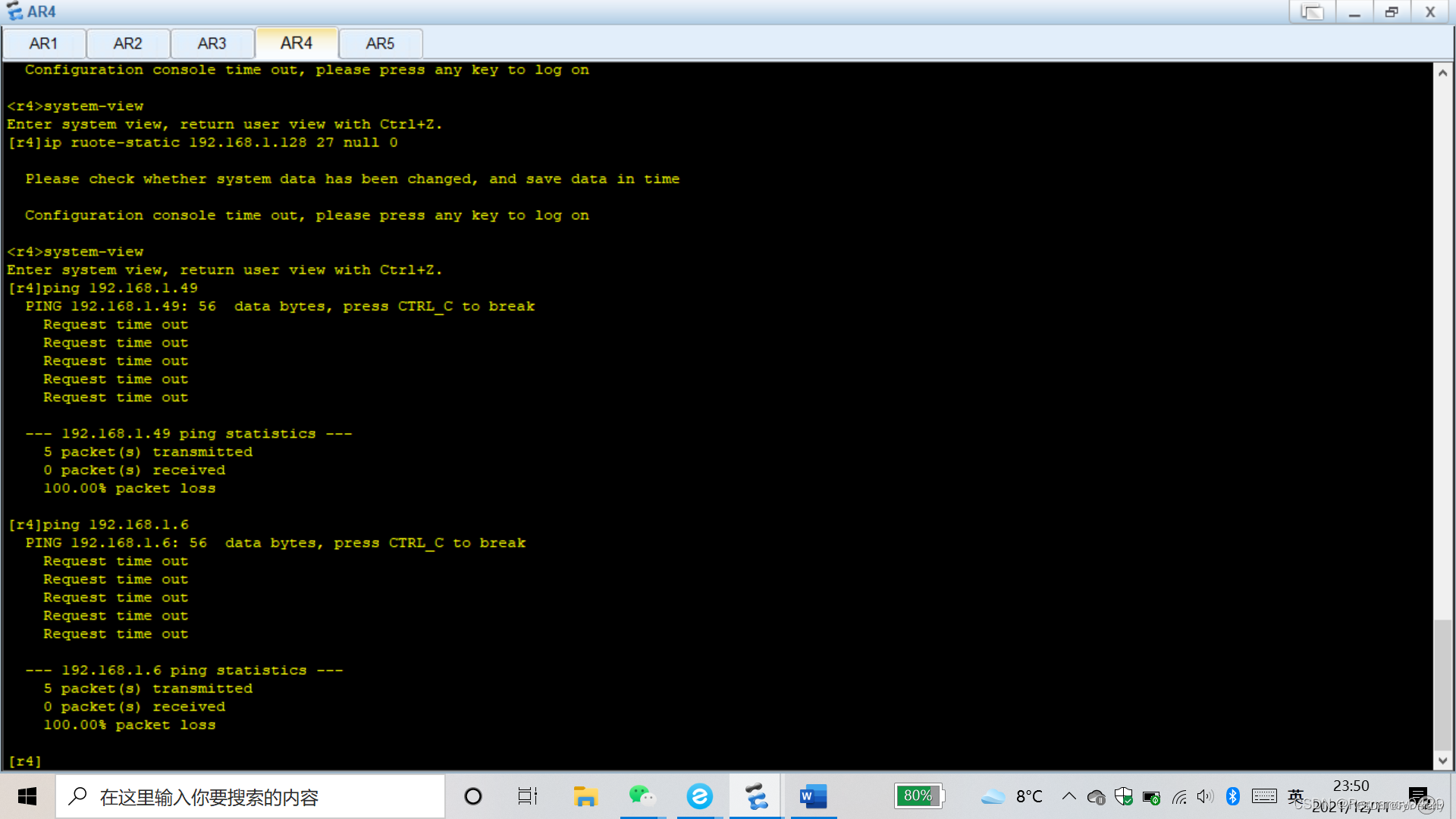

 测试：





 需要用到——浮动静态路由（路由条目优先级，0-255  小优；  若路由器学习到两条去往相同目标的路由时，先比较优先级，小的加表，大的不要；若优先级相同，同时加表；在静态路由中通过修改路由的优先级，可以实现备份路由的作用）

[r1]ip route-static 2.2.2.0  24  21.1.1.2 preference 61

AR4配置缺省路由的优先级

[r4]ip route-static 0.0.0.0 0 192.168.1.22 preference 61

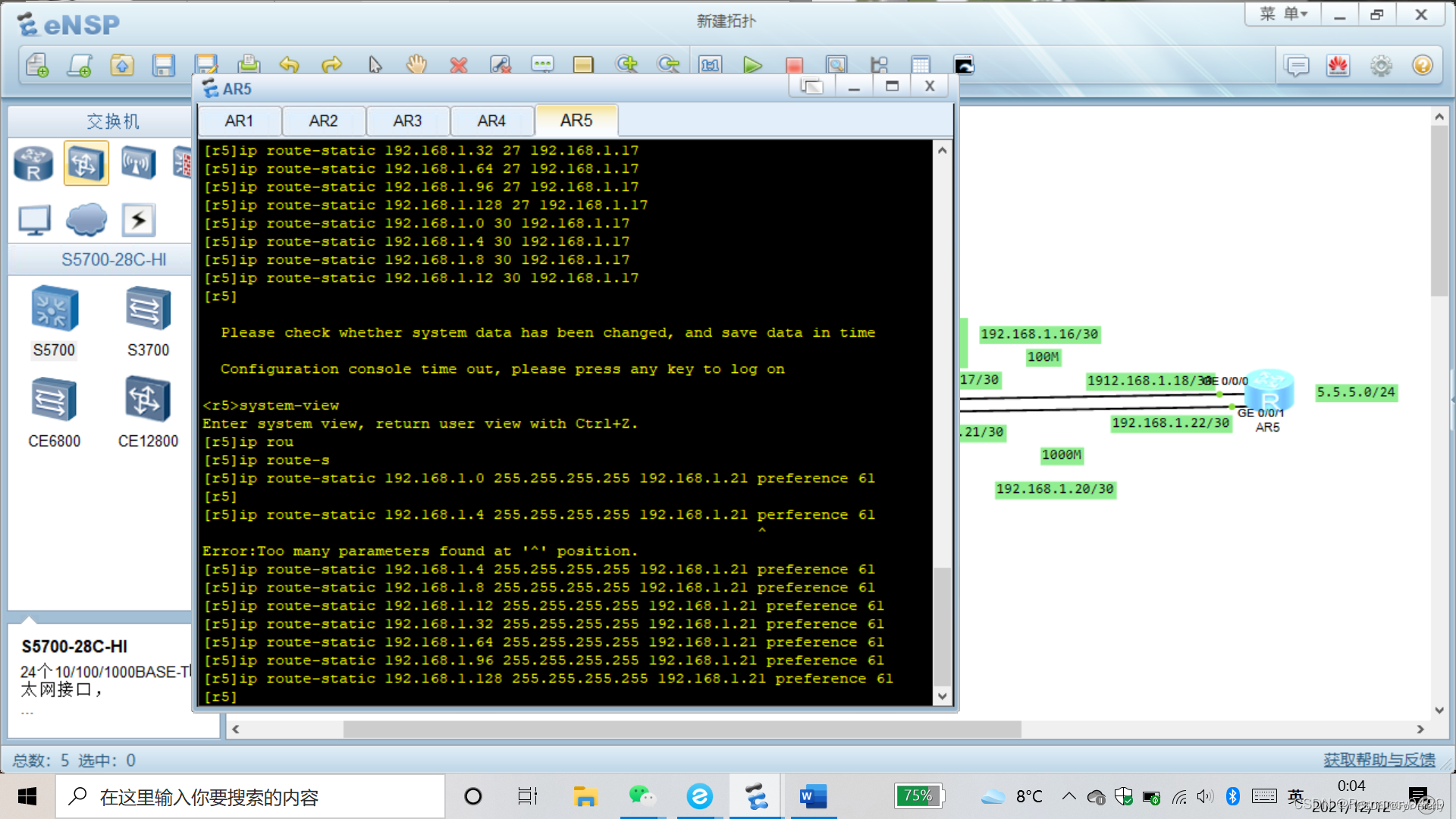

配置AR5向AR4的通信备份

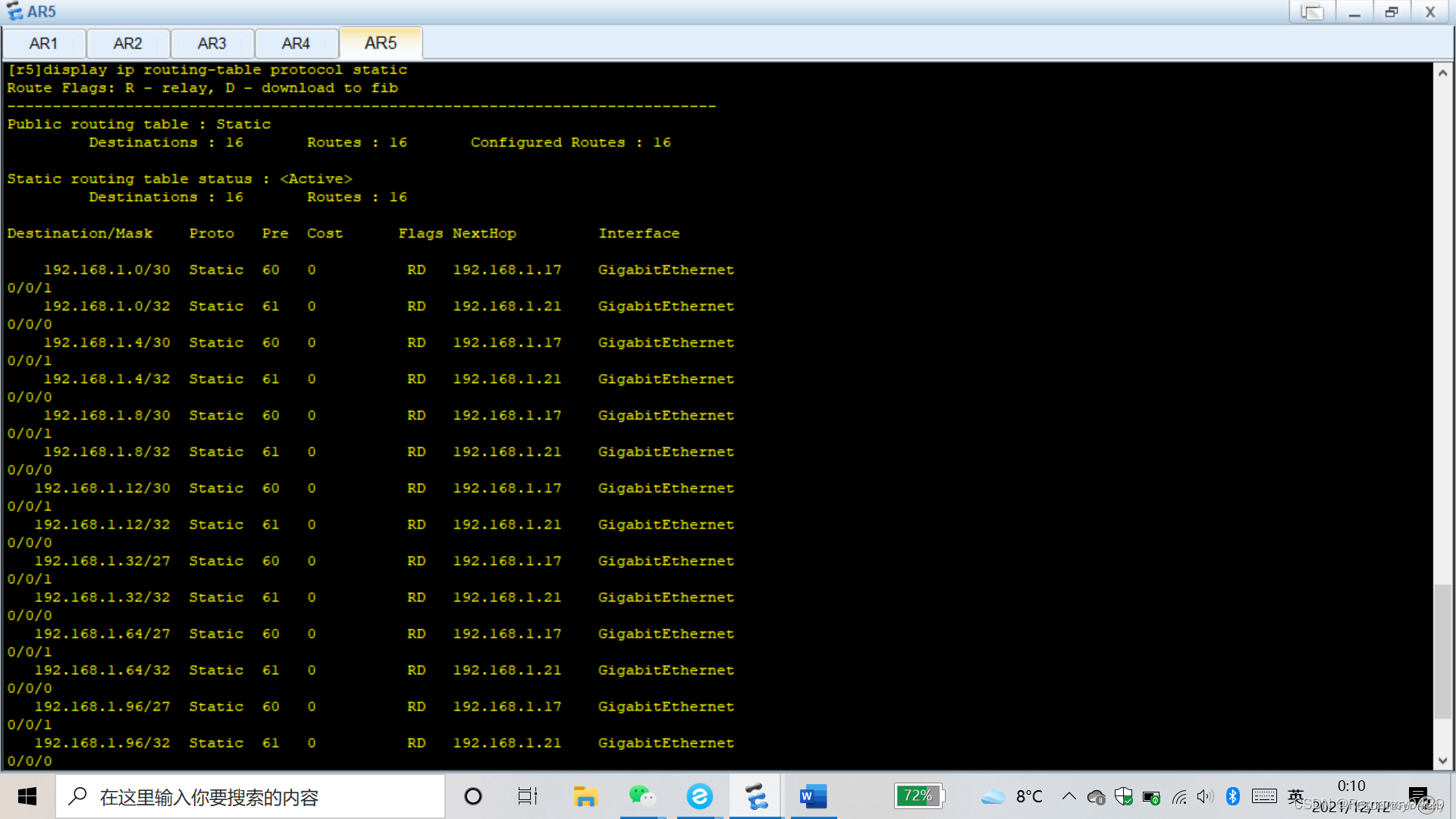

 查看浮动静态路由

 测试浮动路由是否生效

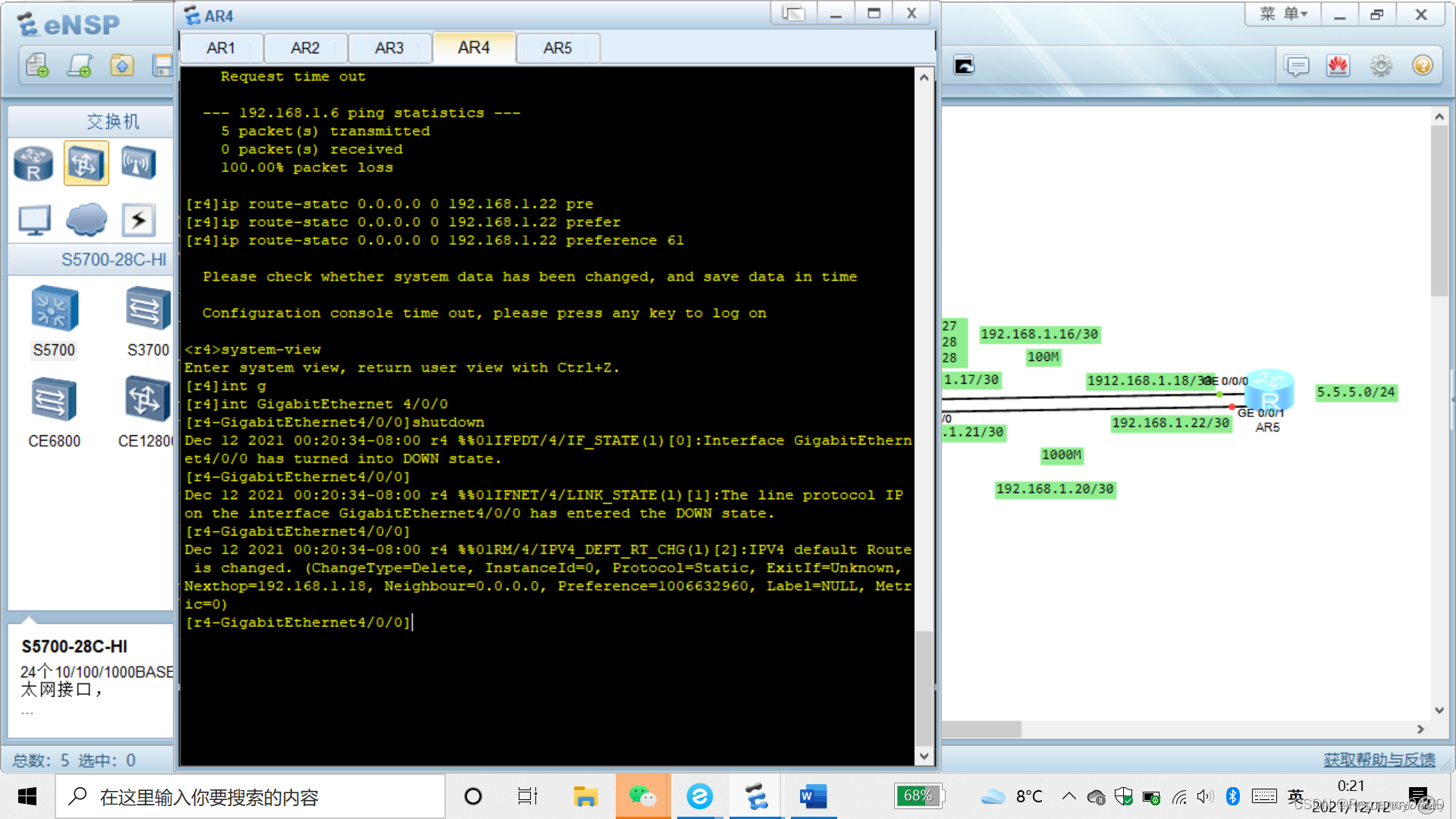

挂掉4/0/0/接口

[r4]interface GigabitEtherent 4/0/0

[r4-GigabitEtherent4/0/0]shutdown

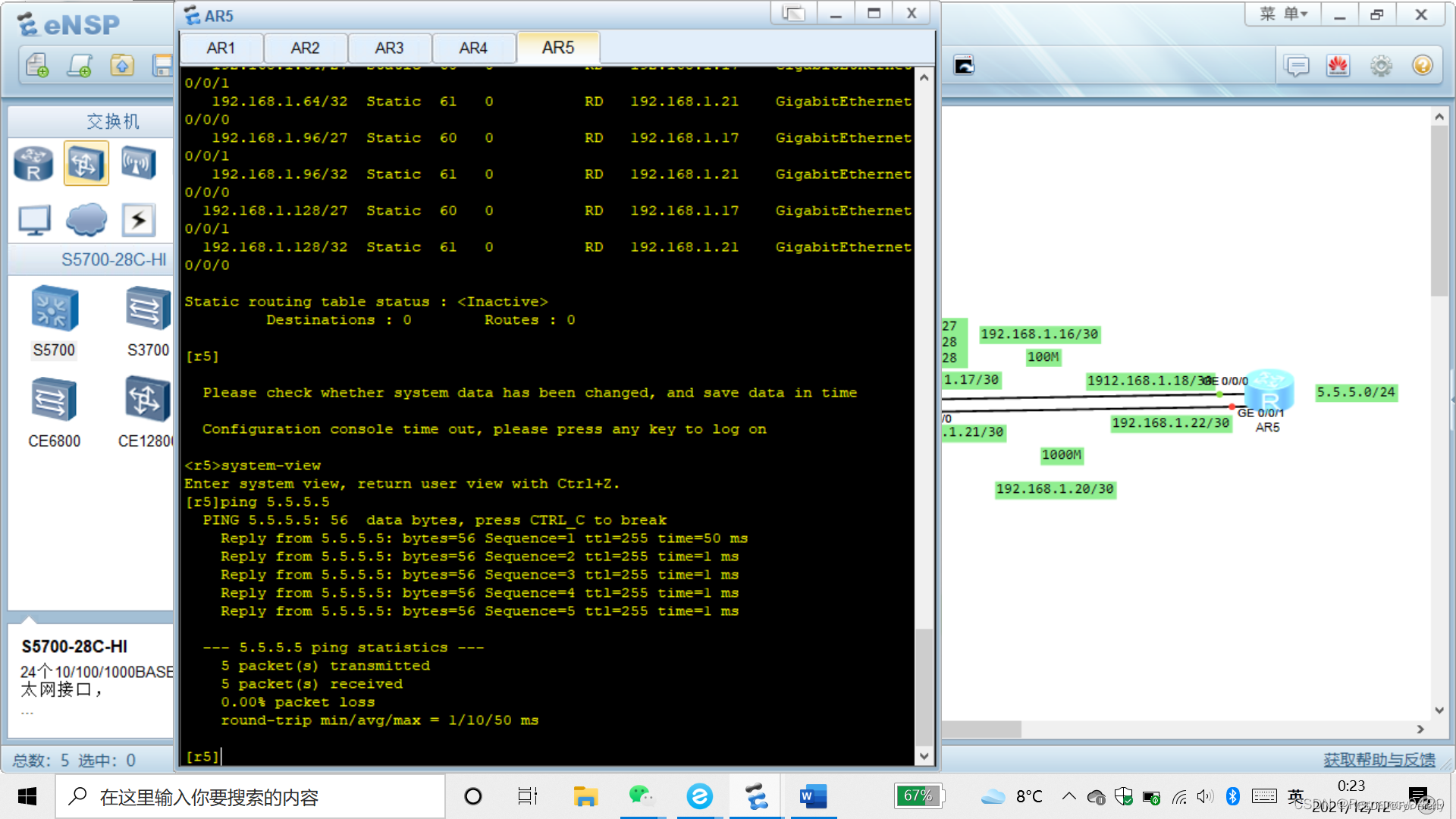

再ping 5.5.5.5查看是否成功

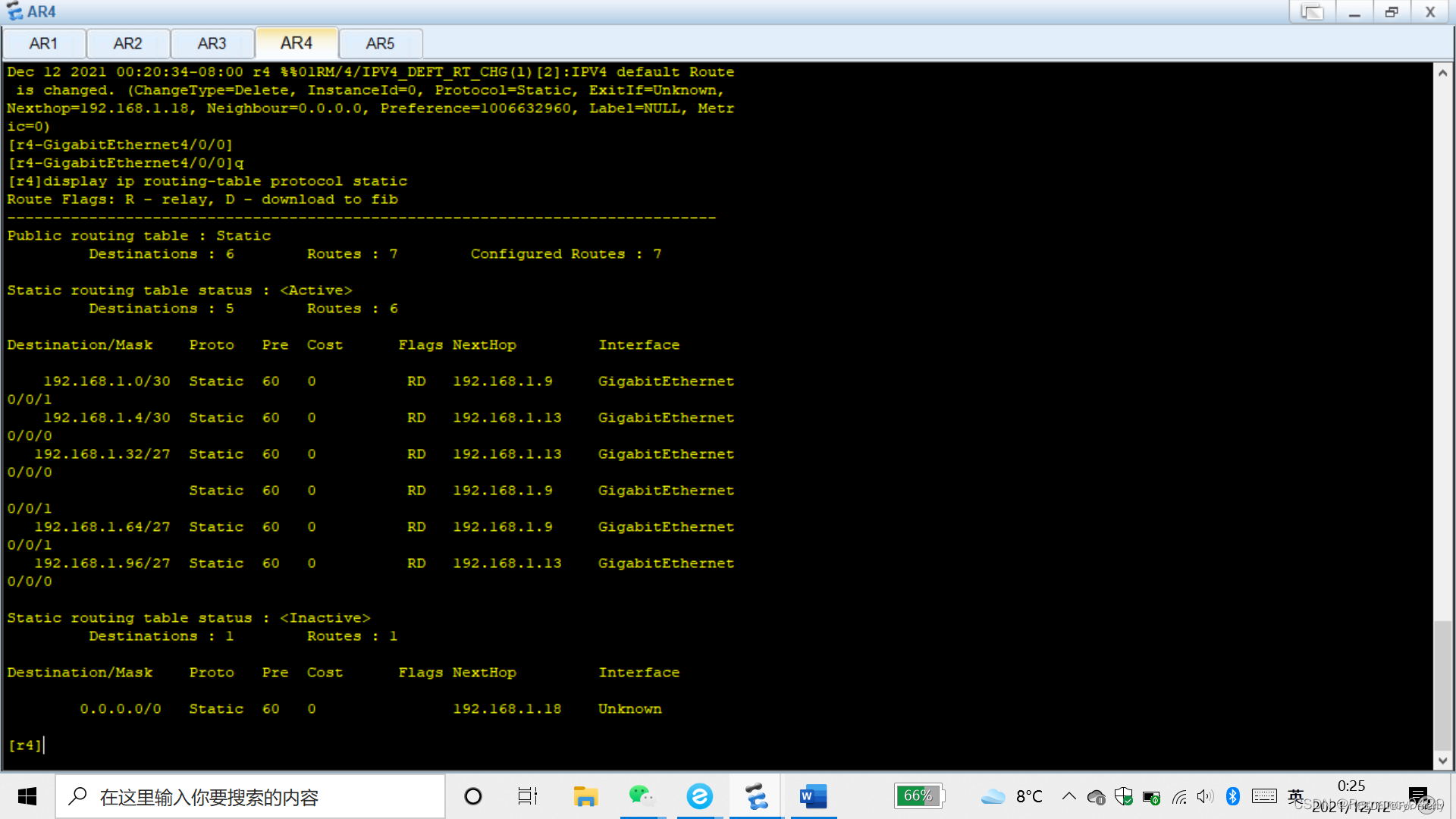

  AR4查看路由的转发

  最后AR5查看活跃的路由变成了优先低级的路由
