南京观海微电子----GH700X骁客测试架使用指南

骁客测试盒

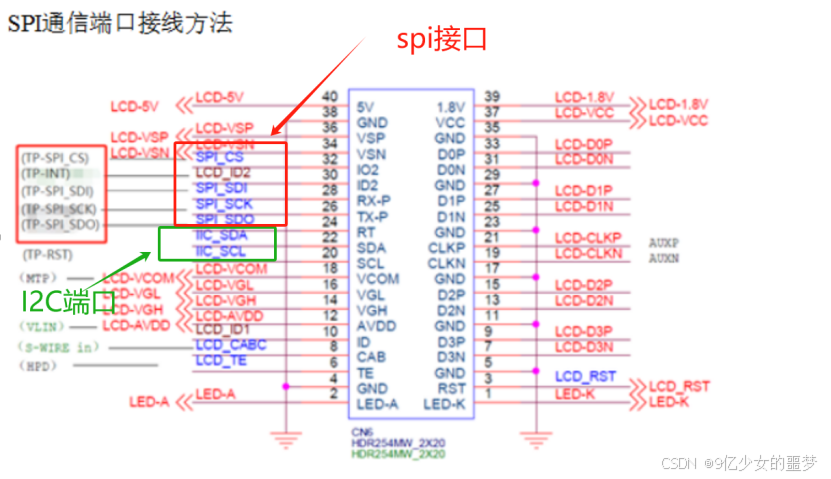

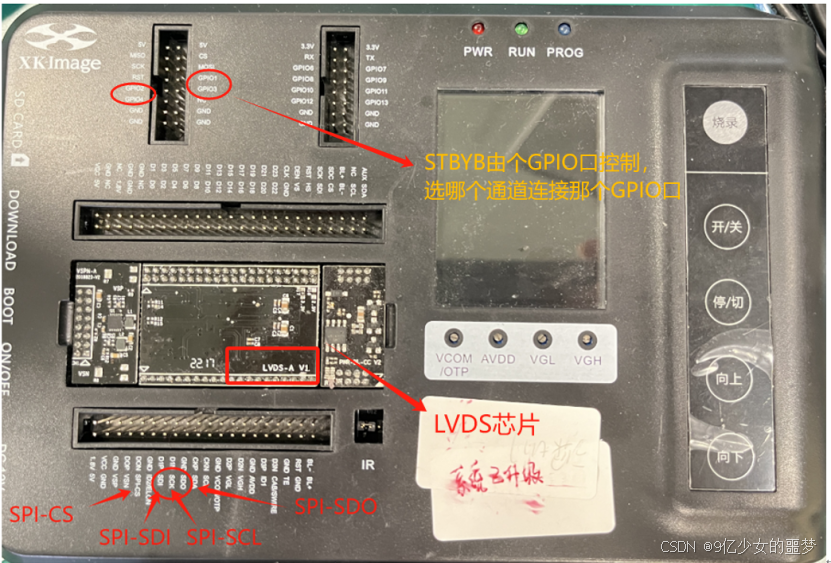

1、端口连接方式

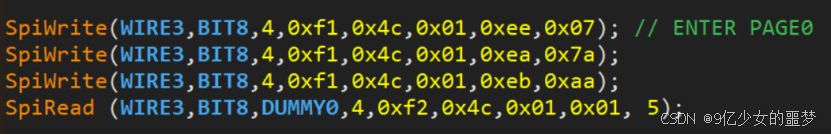

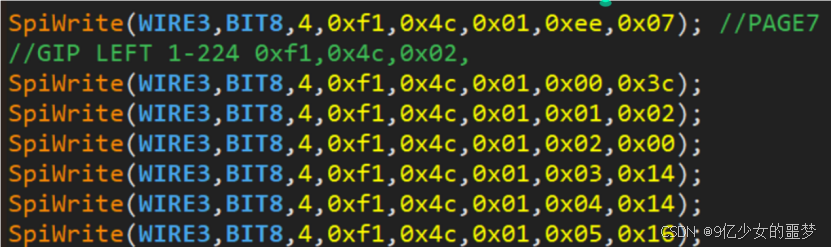

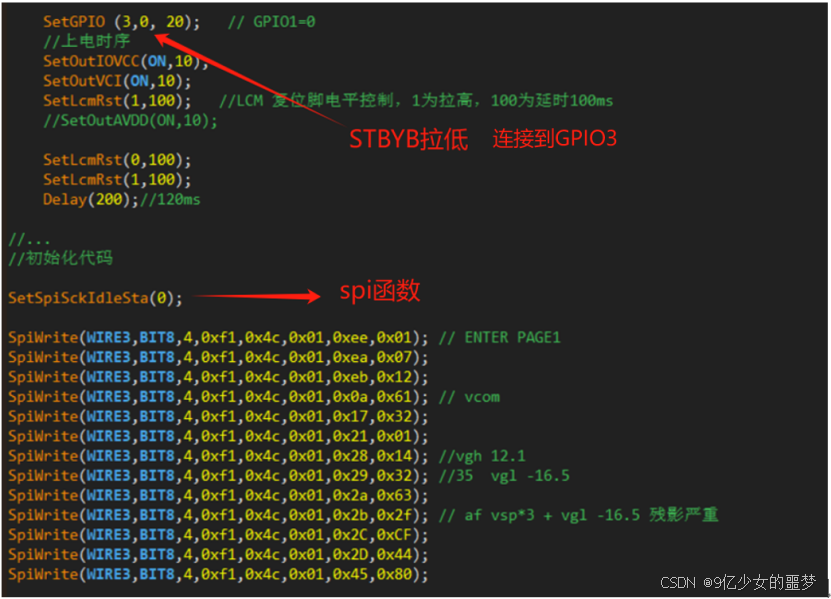

2、SPI接口书写格式

注意：先将测试盒系统升级，目的可识别SPI函数。

函数格式：SetSpiSckIdleSta(0)

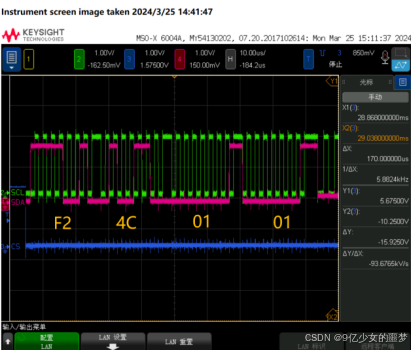

3、SPI接口读的格式

当bit0为1，读返回都正确；

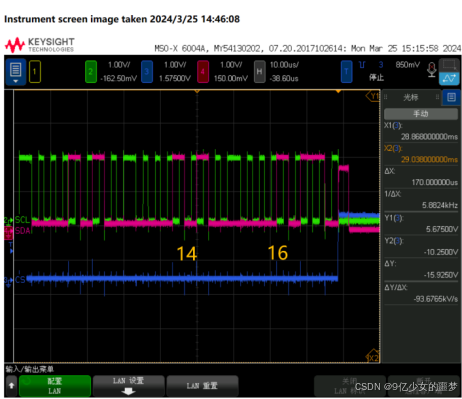

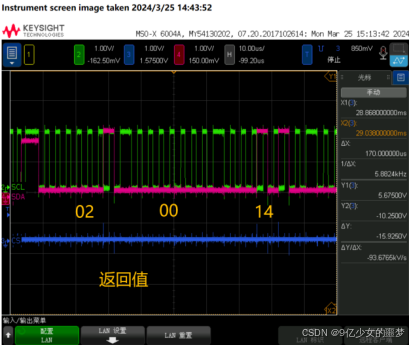

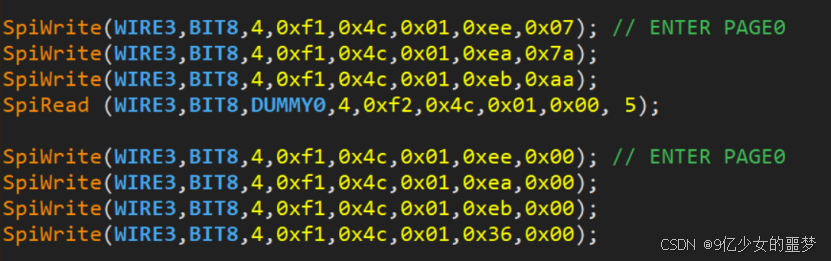

1. SPI读page7页的01，读5个参数，返回值为02-00-14-14-16；

当bit0不为1，会出现读返回错误的现象；

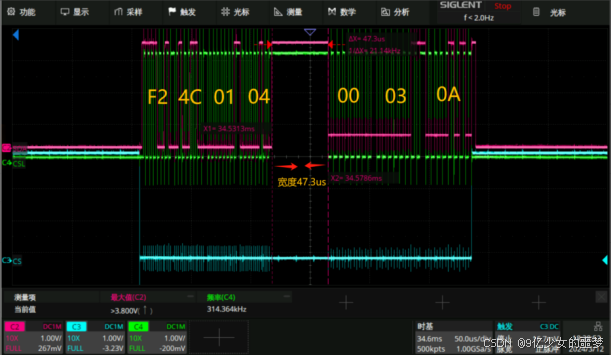

（1）SPI读DCS页的04，读3个参数，理论返回值为70-03-0A，实际返回值为00-03-0A；

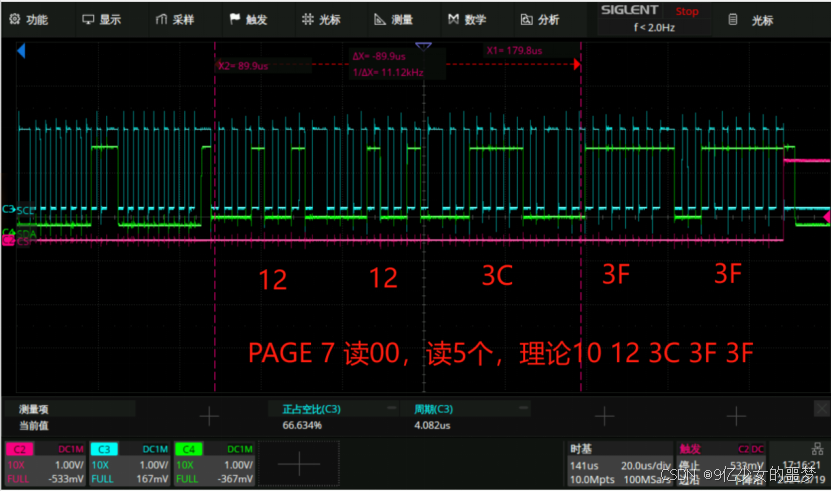

（2）SPI读page7页的00，读5个参数，理论返回值为10-12-3C-3F-3F，实际返回值为12-12-3C-3F-3F；

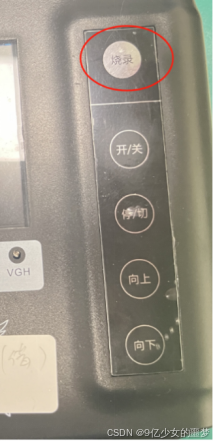

4、SPI接口按键烧录

函数：SetOtpDoneCheckType (type)
[功能]：OTP完成检测类别，用于设置OTP完成后检测OTP次数还是OTP值来判断OTP是否成功。
[格式]：SetOtpDoneCheckType (<检测类型>)，0表示OTP完成检测烧录次数是否增加一次表示烧录成功，默认值；1表示OTP完成后，读取烧录值是否一致来判断是否烧录成功，2表示同时检测VCOM是否一致以及烧录次数是否增加，3表示不做任何检测，由用于自行在程序中判断。

函数：SetFindVcomEn (ctrl)
[功能]：用于设置VCOM查询使能，比如需要烧全代码而不需要对VCOM查询时，可以禁止VCOM查询。
[格式]：SetFindVcomEn (<开启或关闭>)，ON表示开启VCOM搜寻，默认是开启的，只要使能OTP烧录，按OTP按键则进行VCOM查询；OFF表示关闭VCOM搜寻。
[例子] ：SetFindVcomEn (OFF);      //关闭VCOM搜寻。

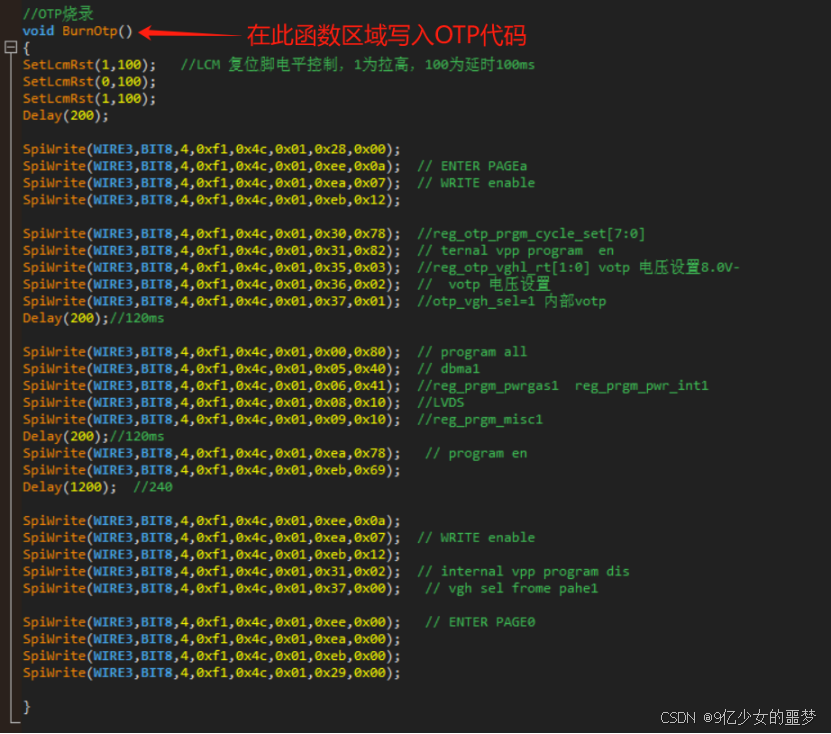

void BurnOtp()：实现vcom烧录流程；

5、I2C接口书写格式

6、I2C接口读的格式

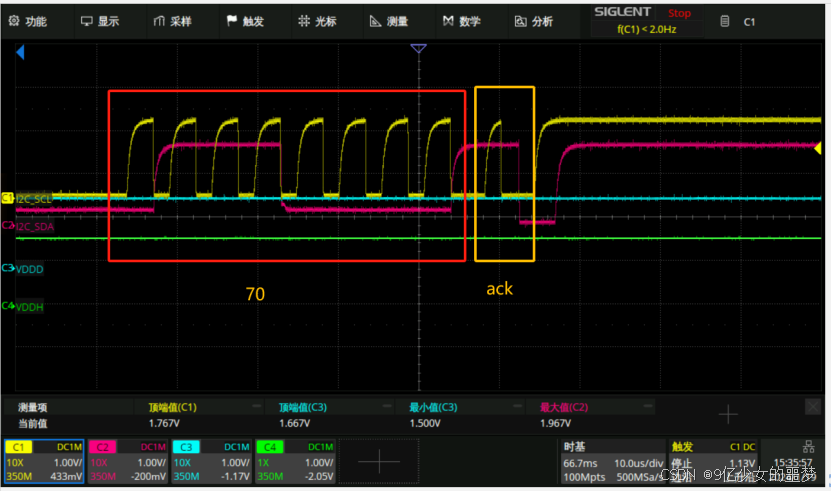

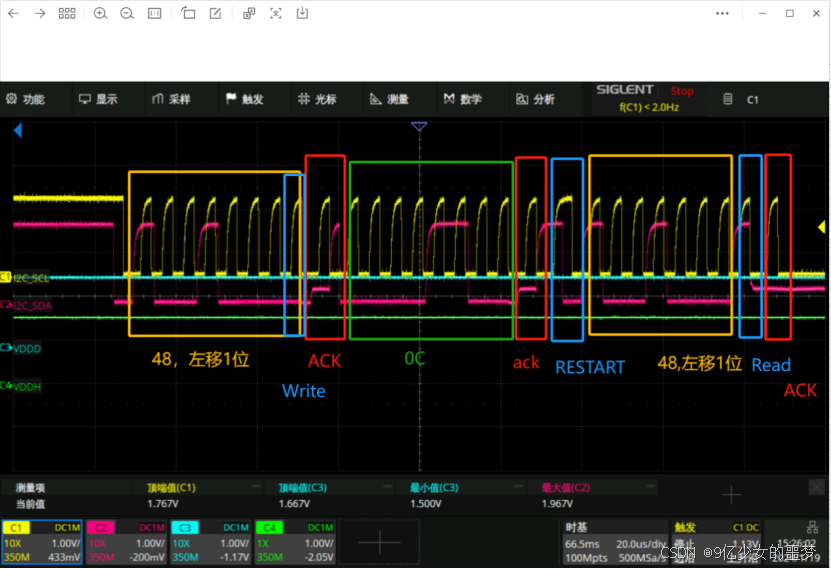

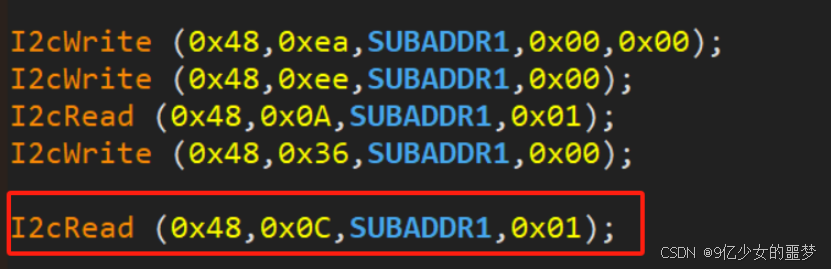

I2C读DCS页的0C，读1个参数,  返回值70H。
