开关电源的PFC电路，PFC电路是校正功率因数的电路，开关电源属于容性负载，功率因数低，使电网供电效率低，当加上PFC电路后，功率因数可以达到98％，那么PFC是如何改变功率因数的呢。

我们先要知道在交流电设备中，有阻性负载，有容性负载，有感性负载。

阻性负载的功率因数为1，因为它的电流和电压波形是同相位的

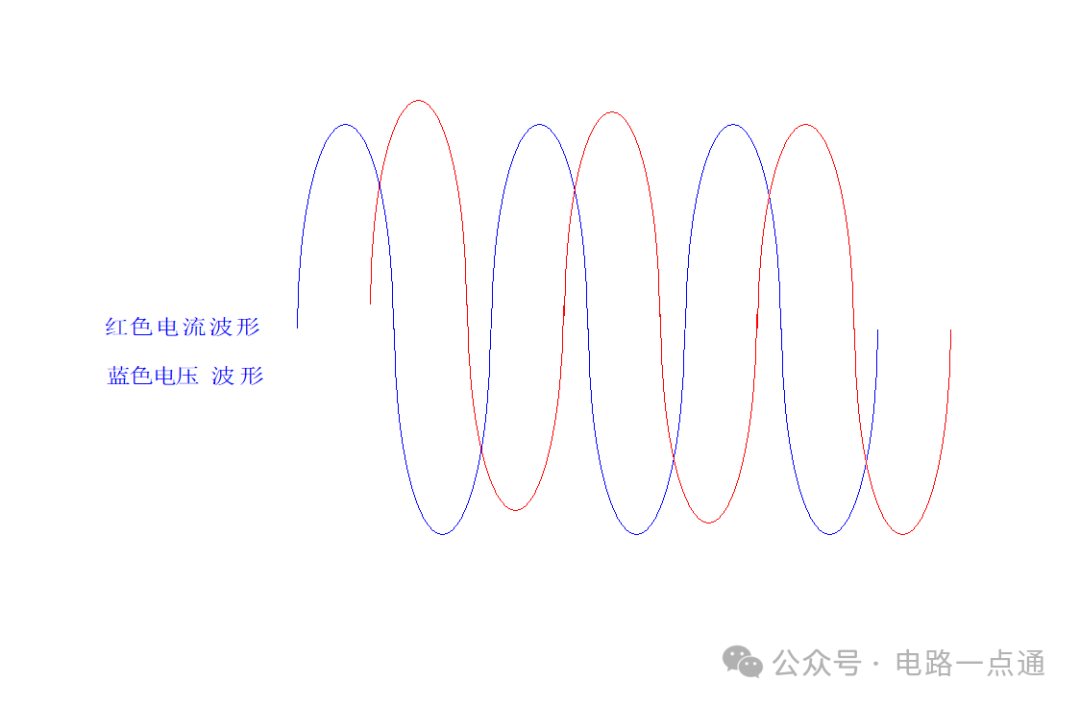

有容性负载

如图电流是超前电压90度

感性负载

感性负载电流滞后电压90度
