南京观海微电子---GPIO八种模式及工作原理(电路原理和三极管)

首先介绍一下接口类型

接口就是芯片之间的连接方式。单片机通过GPIO与各种模块相连接，传输数据、信号。接口类型可分为以下几种：

1、普通GPIO接口

通常只有一个引脚，只负责输出、输入高低电平。

比如输出高低电平控制LED、蜂鸣器；作为按键输入引脚判断按键是否被按下。

２、协议类GPIO接口

一条或多条数据线根据某种协议传输数据，引脚仍是输出输入高低电平，但是输出输入是根据协议决定的，比如IIC协议，只有在时钟线低电平的时候，数据线才能进行高低电平转换，时钟线为高电平的时候，数据线必须保持电平不变（起始信号、结束信号除外）。

这种情况一般是用来传输比较复杂的数据，比如与各种传感器、LCD等连接。

常见的协议有IIC、SPI、CAN、FSMC等。

３、内存接口

比如与Nor Flash、SDRAM、DDR、网卡DM9000等连接。

这类接口有地址总线、数据总线、读数据、写数据和片选信号。

４、模拟接口

之前三种接口GPIO的输入输出的都是高低电平，电平信号不是０就是1。

模拟接口GPIO输入输出是不确定的。简单理解就是输入输出的是模拟信号，是可以连续变化的，能输出0-Vmax之间的任意值。


2. GPIO简介

GPIO,即通用I/O(输入/输出)端口，是STM32可控制的引脚。STM32芯片的GPIO引脚与外部设备连接起来，可实现与外部通讯、控制外部硬件或者采集外部硬件数据的功能。

STM32F407有7组IO。分别为GPIOA~GPIOG，每组IO有16个IO口，共有112个IO口  通常称为 PAx、PBx、PCx、PDx、PEx、PFx、PGx，其中x为0-15。 并且F4系列是基于Cortex-M4内核

GPIO的复用：

STM32F4 有很多的内置外设，这些外设的外部引脚都是与 GPIO 共用的。也就是说，一个引脚可以有很多作用，但是默认为IO口，如果想使用一个 GPIO内置外设的功能引脚，就需要GPIO的复用，那么当这个 GPIO 作为内置外设使用的时候，就叫做复用。   比如说串口  就是GPIO复用为串口

3. GPIO的工作模式

1、4种输入模式

（1）GPIO_Mode_IN_FLOATING 浮空输入
（2）GPIO_Mode_IPU 上拉输入
（3）GPIO_Mode_IPD 下拉输入
（4）GPIO_Mode_AIN 模拟输入

2、4种输出模式

（5）GPIO_Mode_Out_OD 开漏输出（带上拉或者下拉）
（6）GPIO_Mode_AF_OD 复用开漏输出（带上拉或者下拉）
（7）GPIO_Mode_Out_PP 推挽输出（带上拉或者下拉）
（8）GPIO_Mode_AF_PP 复用推挽输出（带上拉或者下拉）

3、4种最大输出速度

（1）2MHZ  (低速)
（2）25MHZ  (中速)
（3）50MHZ  (快速)
（4）100MHZ  (高速)

关于他们的定义，都在  stm32f4xx_gpio.h 中，都为结构体形式的定义

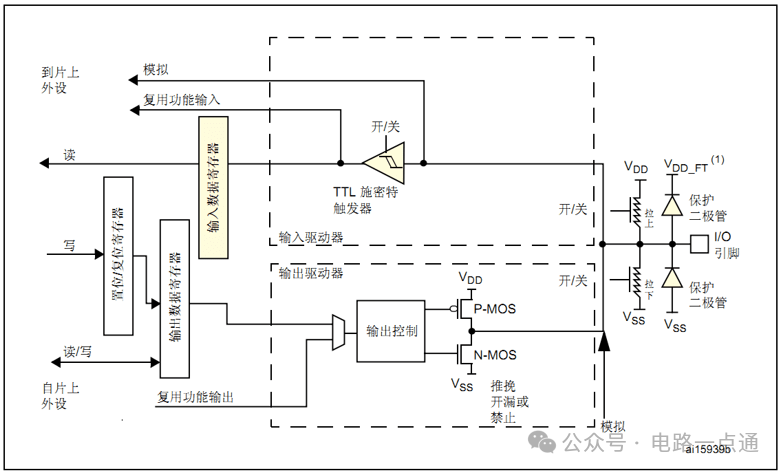

 4.GPIO框图剖析

我们所用到的每一个GPIO其内部结构都是这样，分别对应着GPIO的八种模式  这里我们简单的介绍下：

• 保护二极管：IO引脚上下两边两个二极管用于防止引脚外部过高、过低的电压输入，当引脚电压高于VDD_FT时，上方的二极管导通，当引脚电压低于VSS时，下方的二极管导通，防止不正常电压引入芯片导致芯片烧毁

• 上拉、下拉电阻：控制引脚默认状态的电压，开启上拉的时候引脚默认电压为高电平，开启下拉的时候引脚默认电压为低电平

• TTL施密特触发器：基本原理是当输入电压高于正向阈值电压，输出为高；当输入电压低于负向阈值电压，输出为低；IO口信号经过触发器后，模拟信号转化为0和1的数字信号    也就是高低电平  并且是TTL电平协议   这也是为什么STM32是TT
