STM32(新手入门)——寄存器点灯

目录

1、添加startup

2、写main函数

（1）找对应端口的对应总线

（2）找到对应使能端口

（3）GPIO模式配置

（4）GPIO输出数据寄存器

(5)找数据寄存器对应地址----0x4001100C

(6)找端口配置寄存器对应地址----0x40011004

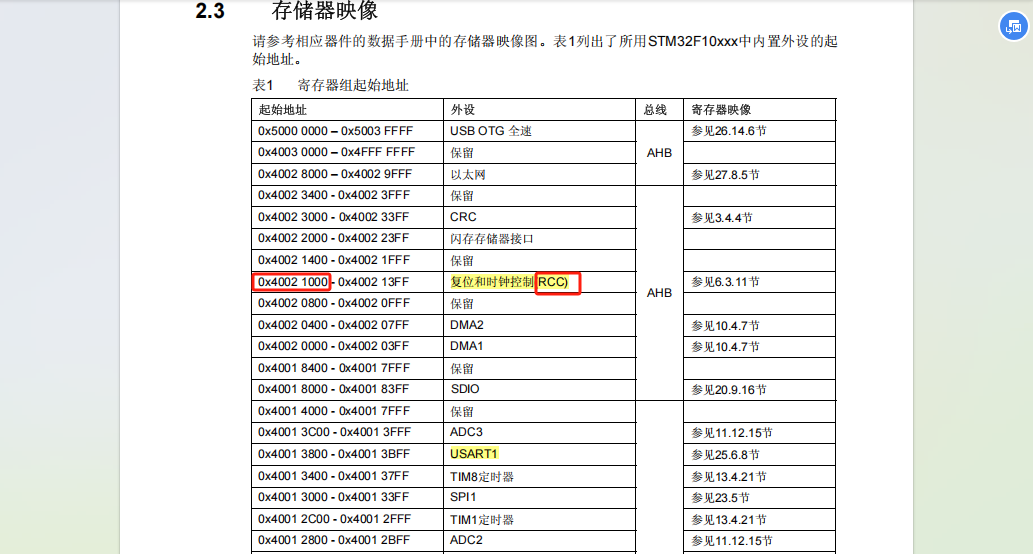

(7)找时钟使能寄存器对应地址----0x40021018

（8）具体代码

---

1、添加startup

2、写main函数

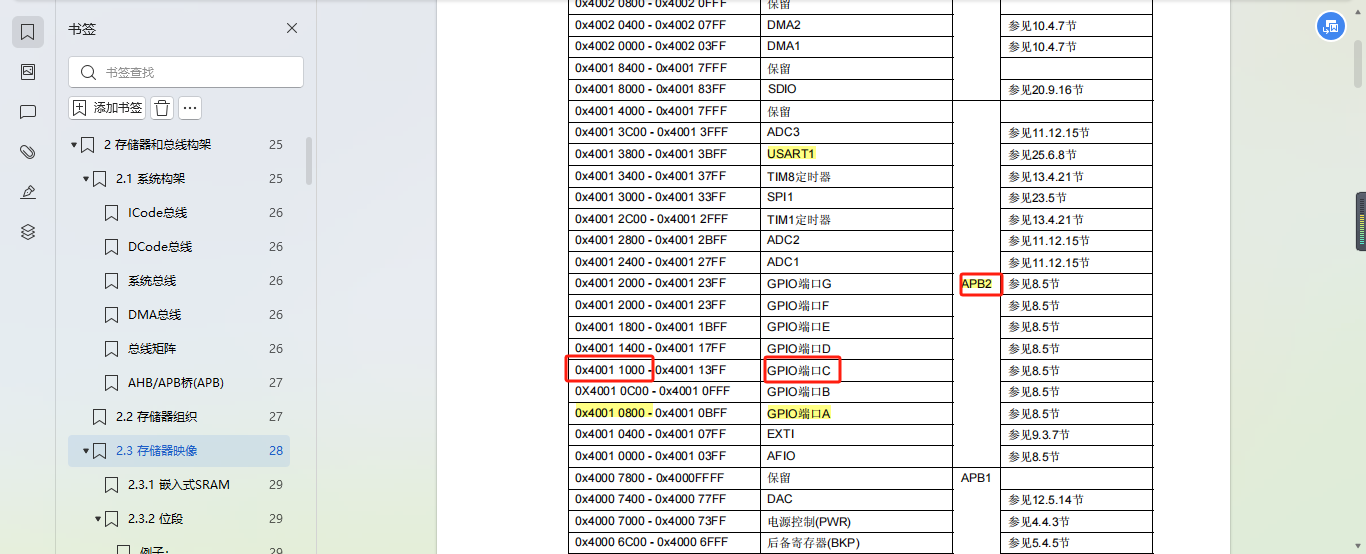

（1）找对应端口的对应总线

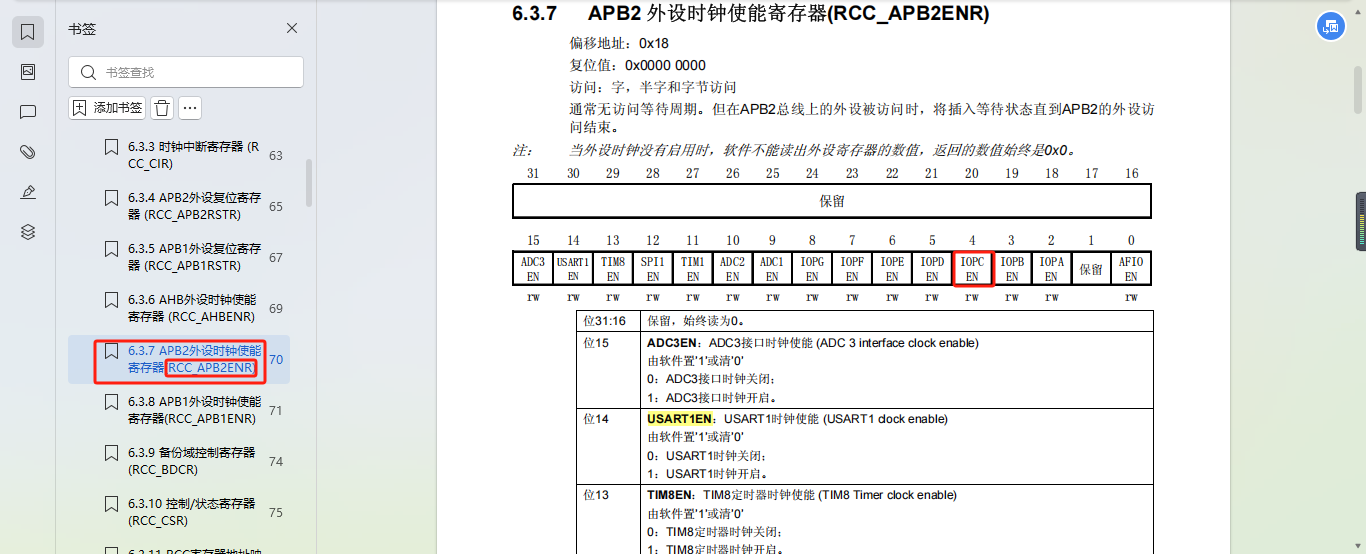

（2）找到对应使能端口

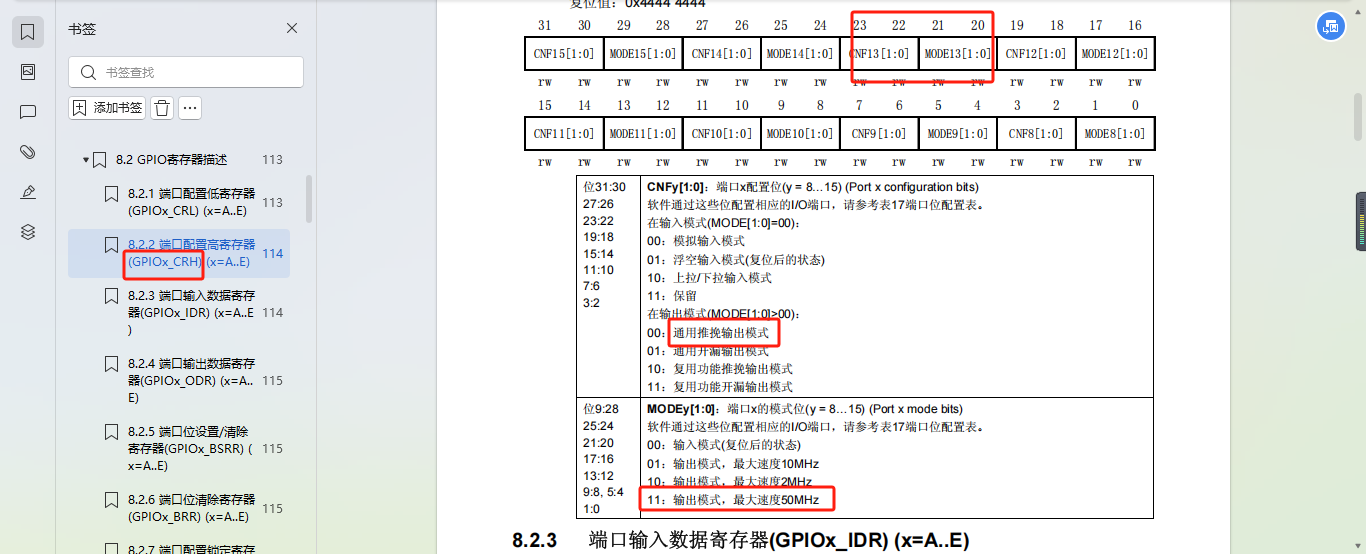

（3）GPIO模式配置

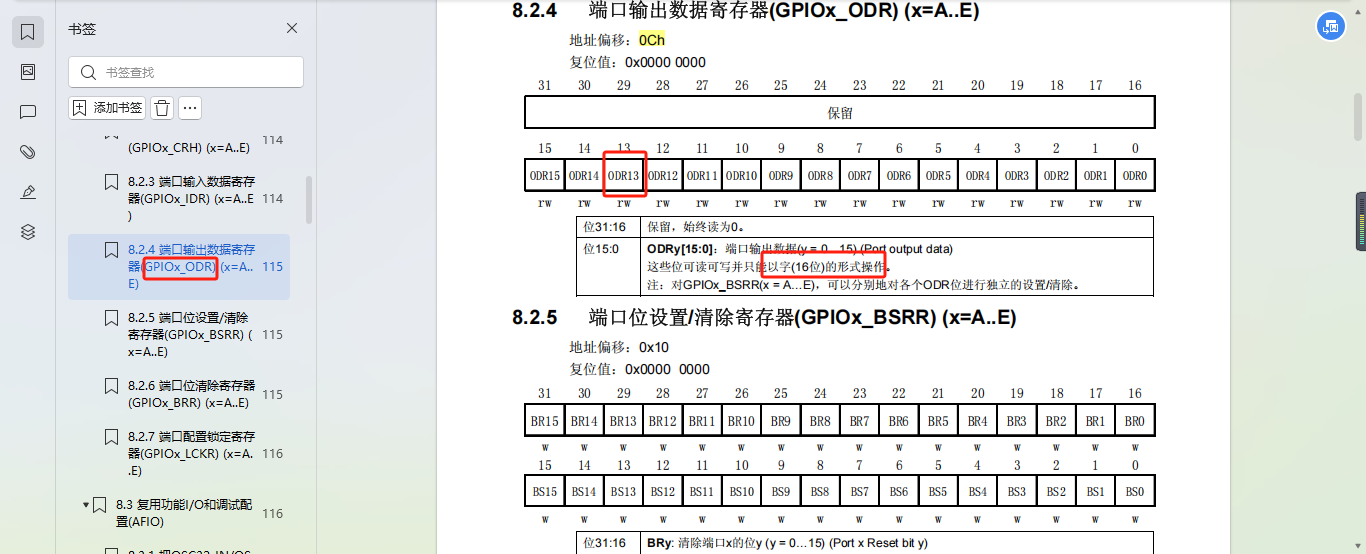

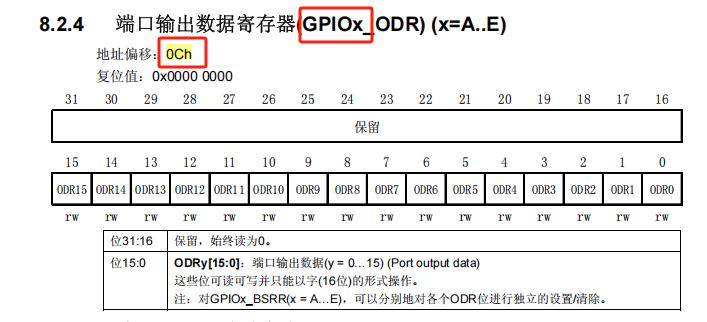

（4）GPIO输出数据寄存器

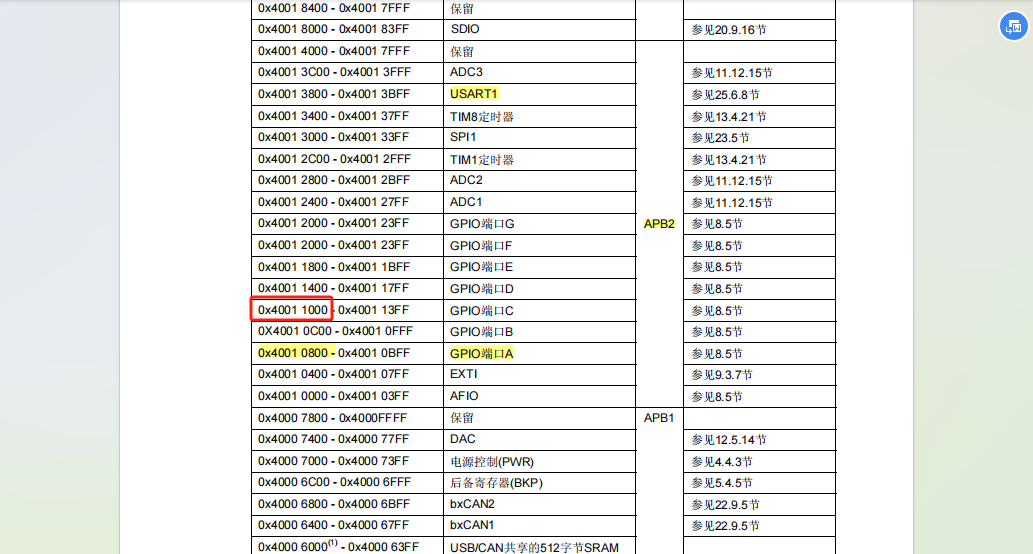

(5)找数据寄存器对应地址----0x4001100C

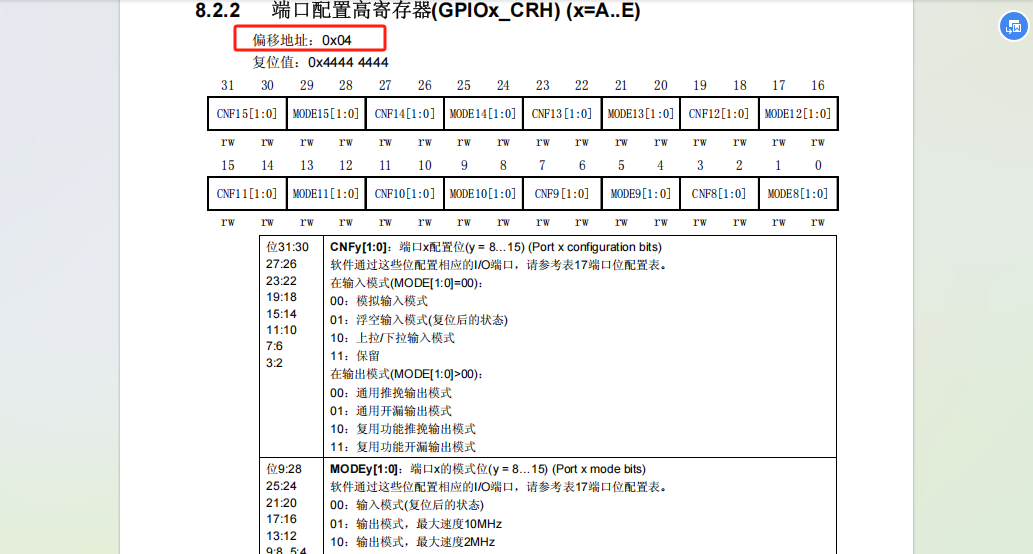

(6)找端口配置寄存器对应地址----0x40011004

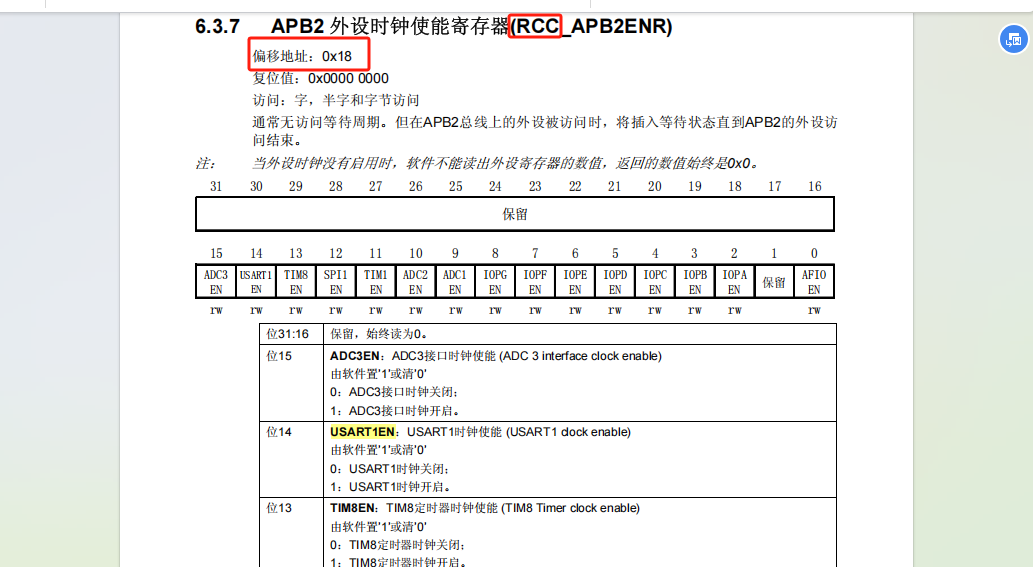

(7)找时钟使能寄存器对应地址----0x40021018

（8）具体代码

#define RCC_APB2ENR (*(volatile unsigned int *)(0x40021018))
#define GPIOC_CRH   (*(volatile unsigned int *)(0X40011004))
#define GPIOC_ODR   (*(volatile unsigned int *)(0X4001100C))

int main(void)
{
	//打开时钟
	RCC_APB2ENR |= 1<<4;
	//清零引脚
	GPIOC_CRH &= ~(0x0f<<4*5);
	//配置引脚模式
	GPIOC_CRH |= 2<<(4*5);
	//输出数据
	//GPIOC_ODR |= 1<<13;
	GPIOC_ODR &= ~(1<<13);
	while(1)
	{

	}
}
