STM32（入门）——基于位带操作的高效率点灯

支持了位带操作后，可以使用普通的加载 / 存储指令来对单一的比特进行读写。

在前面的库函数点灯的基础上进行修改

一、数据手册

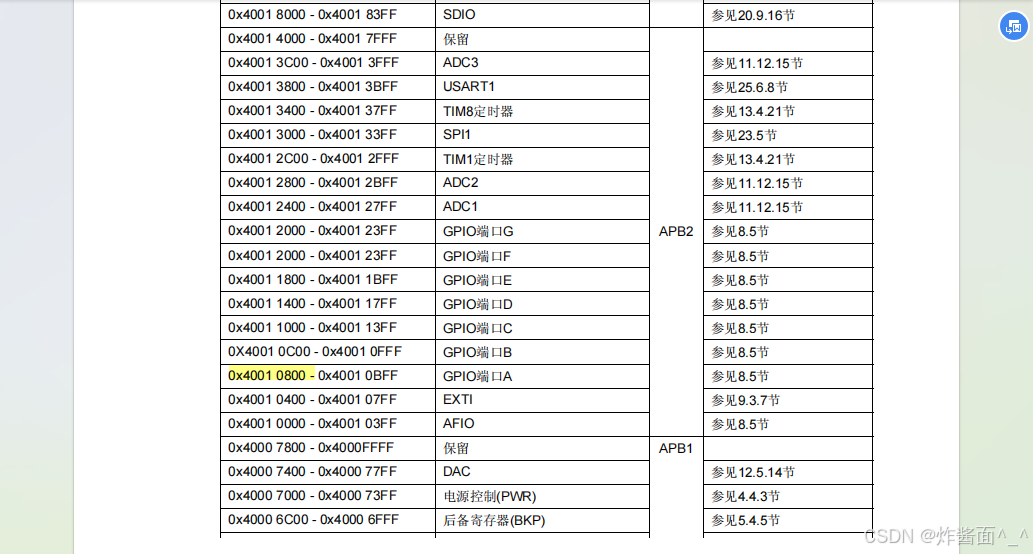

二、地址选取（标黄区域）

三、代码

#include "led.h"

GPIO_InitTypeDef GPIO_InitStructure;

/*

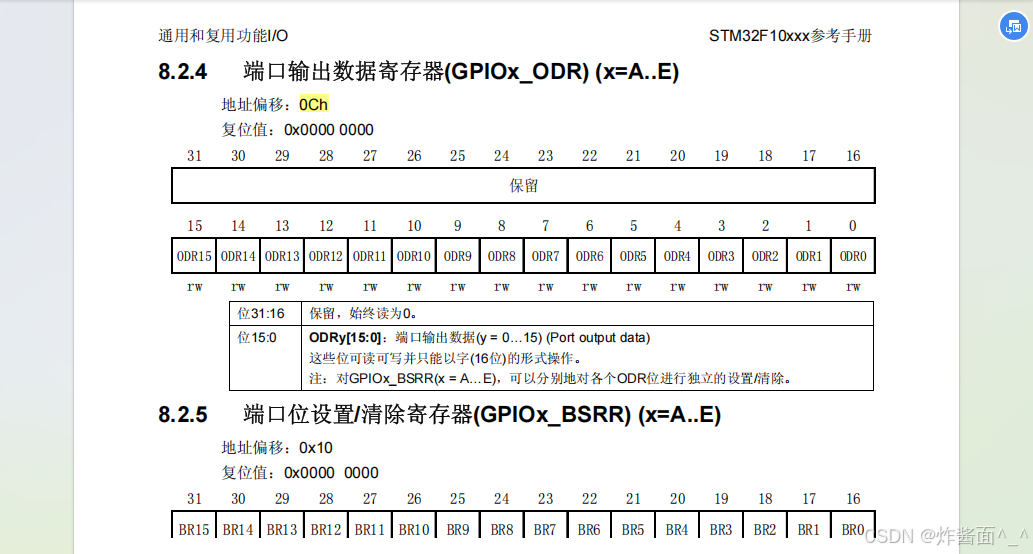

PA ODR端口输出数据寄存器地址 0x40010800 + 0x0C = 0x4001080C

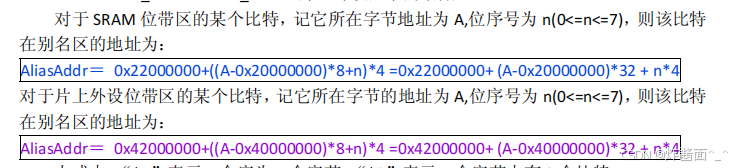

AliasAddr = 0x42000000 + ((A - 0x40000000) * 32 + n * 4)
A=0x4001080C ODR端口输出数据寄存器地址
n=引脚值
*/

/*******新添加的代码*********/
#define PA2 *(volatile uint32_t *)(0x42000000 + ((0x4001080C - 0x40000000) * 32 + 2 * 4))


void led_init(void)
{
	  /* GPIOD Periph clock enable */
		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

		/* Configure PC13 in output pushpull mode */
		GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
		GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
		GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
		GPIO_Init(GPIOA, &GPIO_InitStructure);
		/*******更新的代码*********/
	  PA2=1;
}

void led_on(void)
{
	/*******更新的代码*********/
	PA2=0;
}

void led_off(void)
{
	/*******更新的代码*********/
	PA2=1;
}
