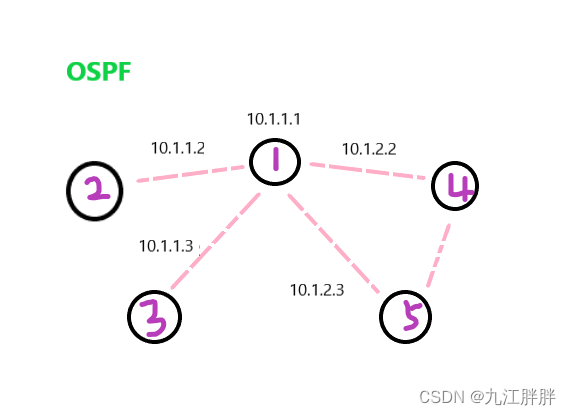

HCIP实验三

目录

实验

1、配置ip

2、 配虚拟网段

1、配置1 2 3

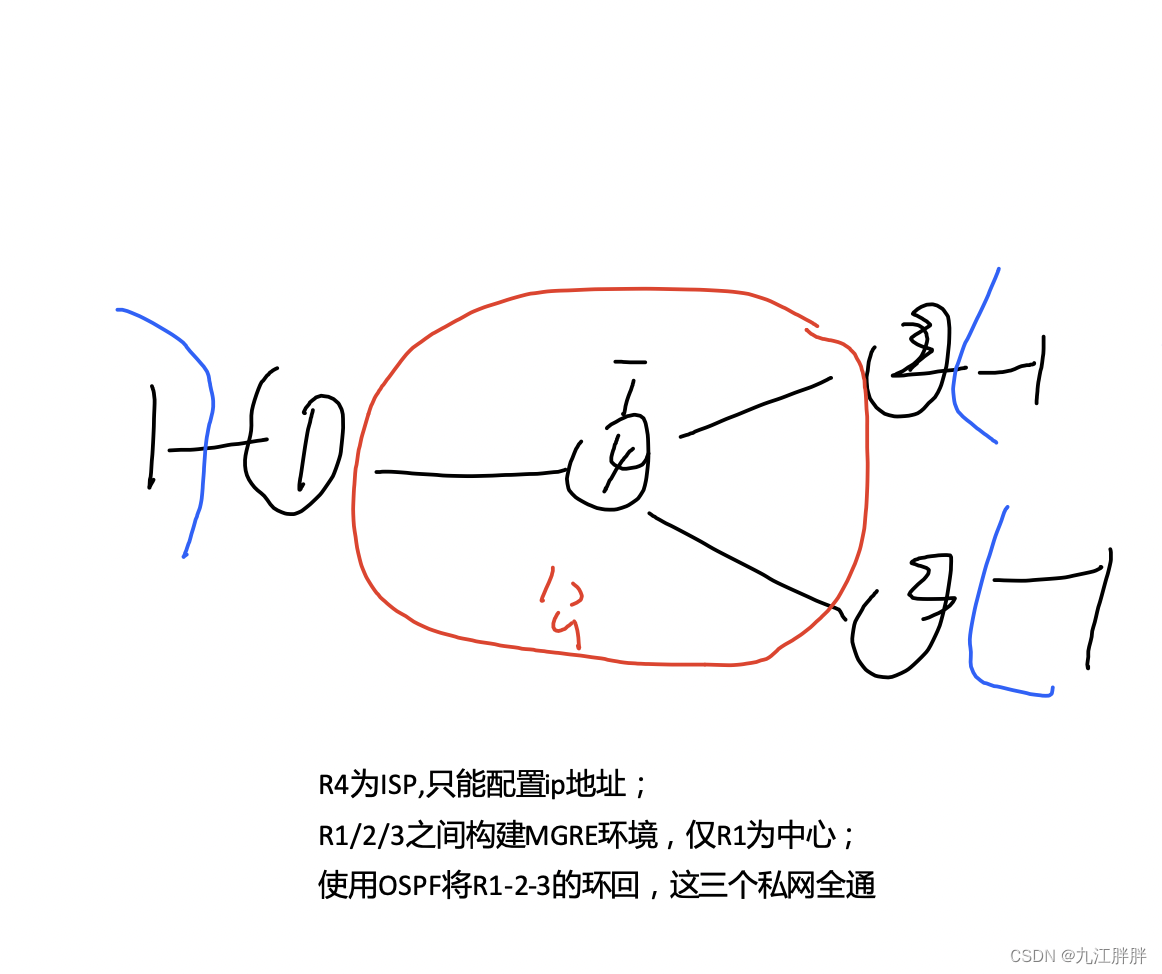

2、配置 r1 r4 r5  （MGRE结构）

3、获取路由地址

4、配置ospf协议

 总结

---

实验

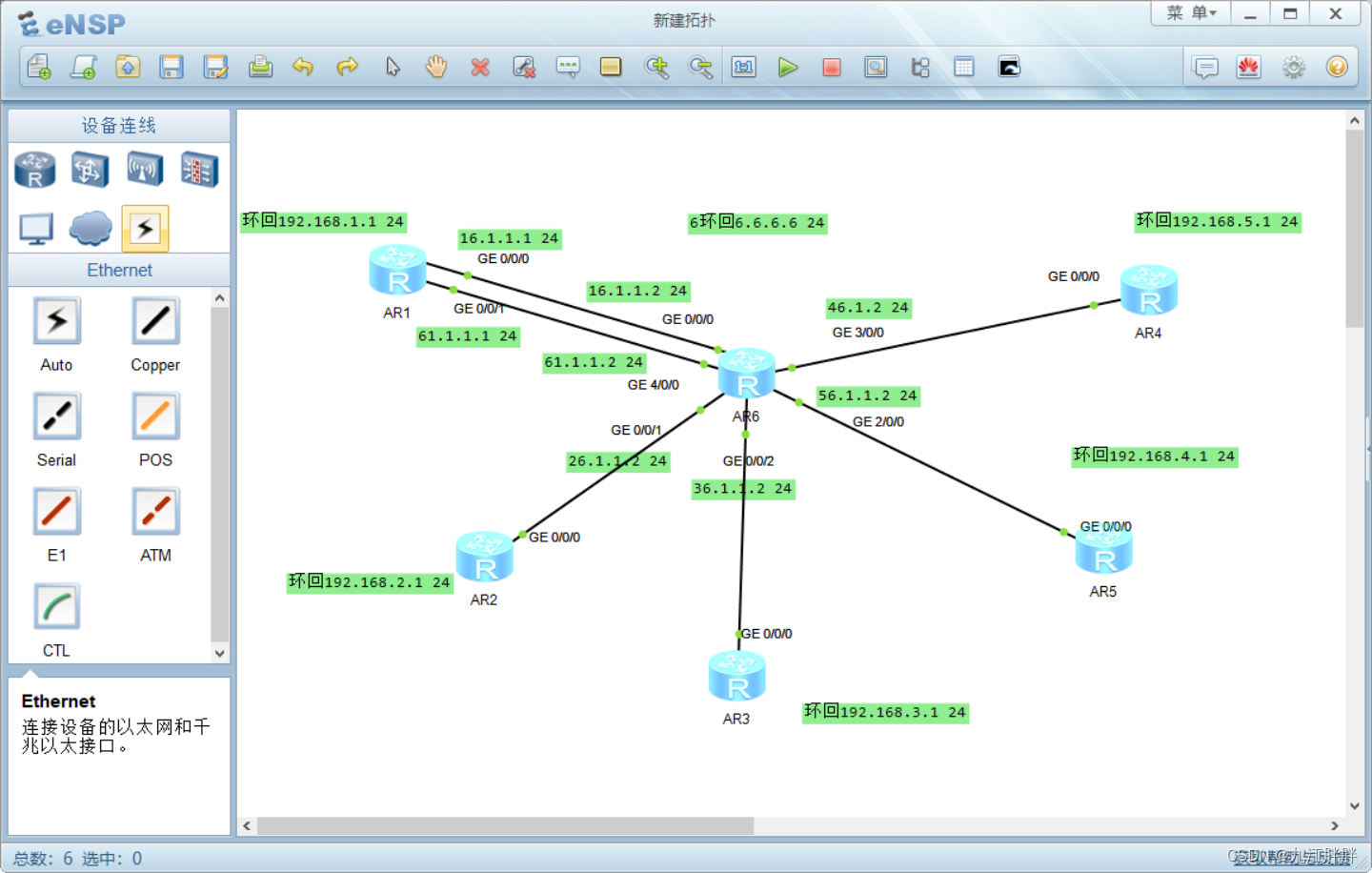

1、配置ip

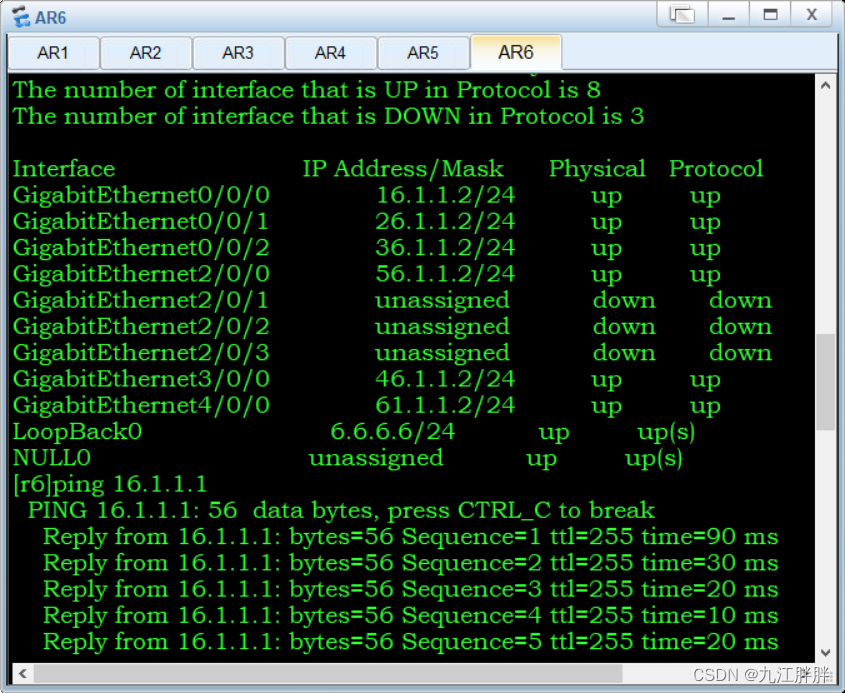

将六个路由的ip配好，从r6先配，各个接口加环回地址，之后配其他的接口和环回地址。

配置五个路由的缺省，确保有信号去就有信号回

 ip route-static 0.0.0.0 0 26.1.1.2

2、 配虚拟网段

1、配置1 2 3

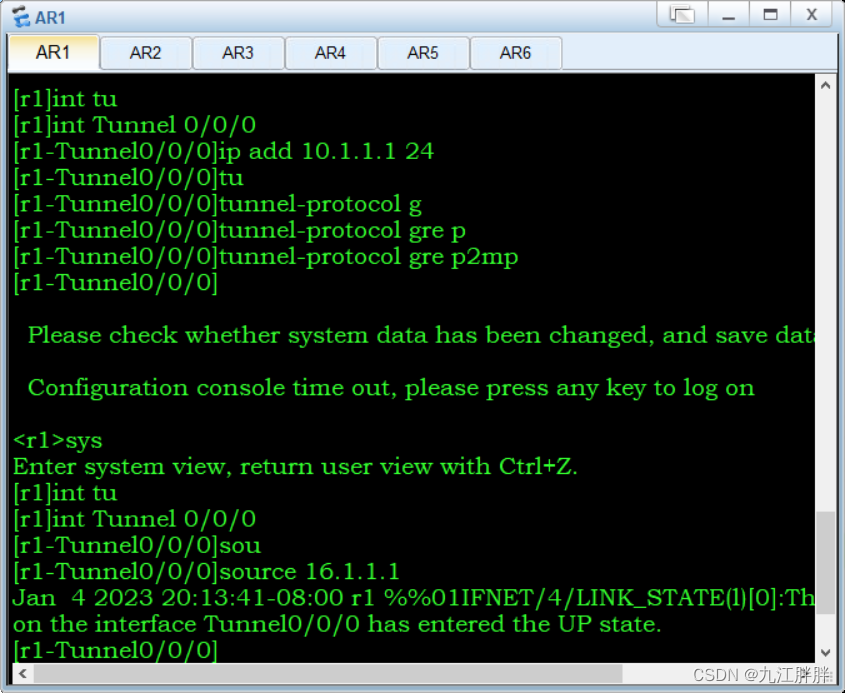

选择 tunnel接口

配置ip地址

配置]tunnel-protocol gre p2mp

配置source目标地址

配置  nhrp entry multicast dynamic   ——我的nhrp表自动获取

配置nhrp编号 ]nhrp network-id 100

]nhrp entry 10.1.1.1 16.1.1.1 register ——在r2  tunnel注册 （register ）

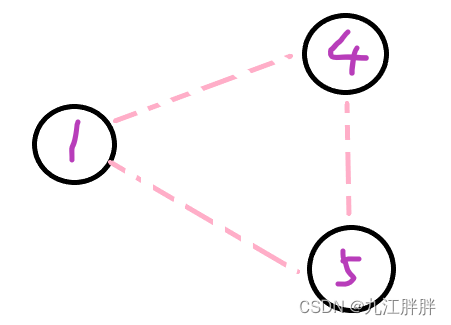

2、配置 r1 r4 r5  （MGRE结构）

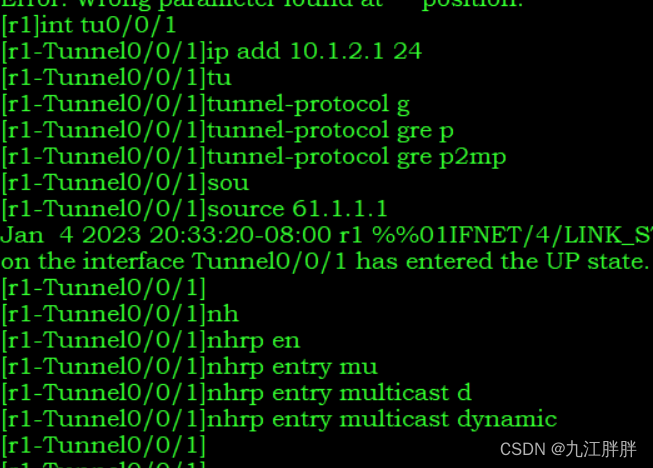

 在1、 4、 5、中给1配置完tunnel接口后，

在r4上配置给一的地址和给五的地址

在r5上只需要配置给1的地址就可，防止四五互相注册，进行报错！

！！！！！！！！！！！！！！！！！！！！！！！！！！！！！

3、获取路由地址

因为4和1互相获取ip地址，而4和5之间没有自动获取地址，所以路由表在5上是没有4的ip路由地址的。

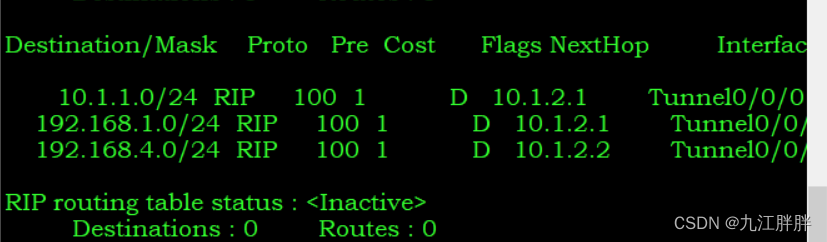

为了获得ip 路由地址——display ip routing-table  protocol  rip

需给5配置动态自动获取ip地址

[r5-Tunnel0/0/0]nhrp entry multicast dynamic

 关闭 r1_r4_r  5的  rip 1

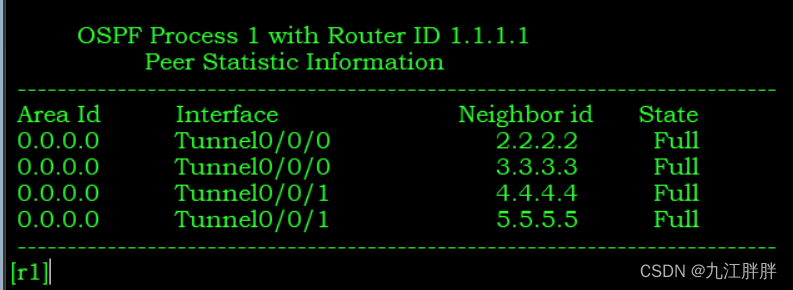

4、配置ospf协议

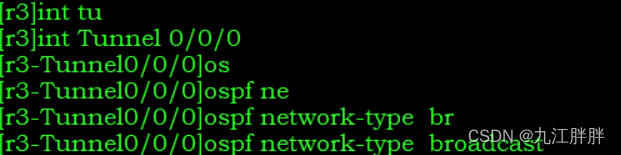

 在2、 3、 上更改br优先级，为0

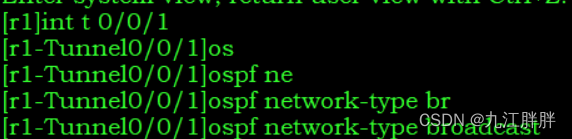

在1、 4、 5、更改接口类型

 总结

结合上一天的实验，学习起来更加的熟悉了，并且感觉不是很吃力，希望这个实验能在研究透彻的情况下，能自己独立完成，独立匹配加油加油！！！！！！！！！！
