静态路由实验报告

目录

实验需求：

实验步骤：

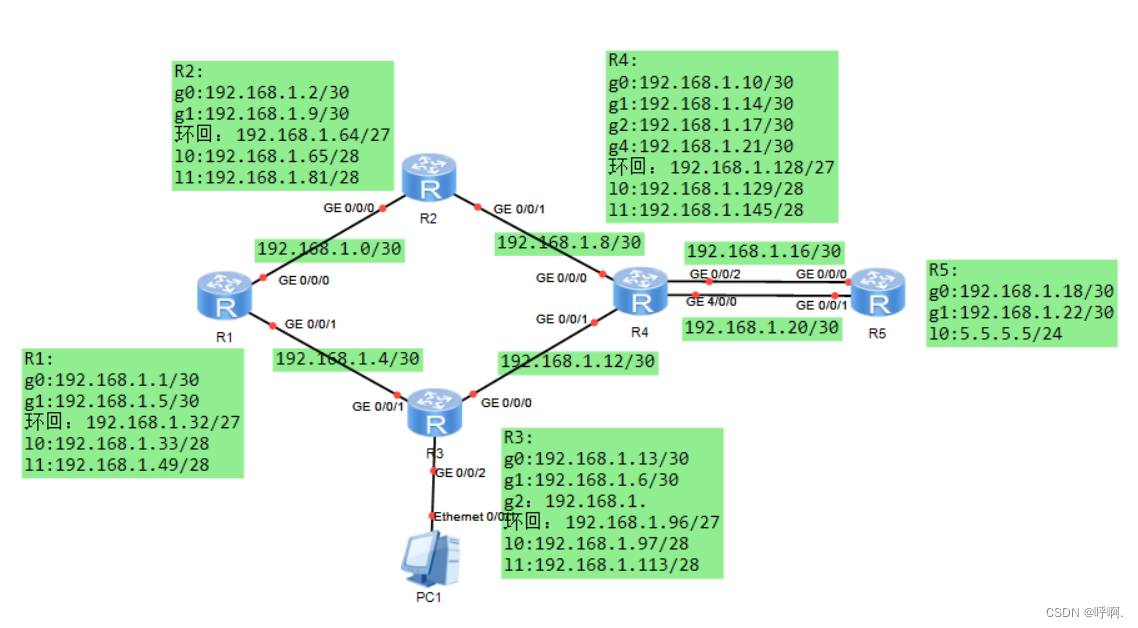

1.划分网段：

2.配置IP地址

3.给R3配置DHCP服务

4.配置静态路由

5.配置缺省路由

6.防环设计：

7.查看路由表：

 8.测试：

---

实验需求：

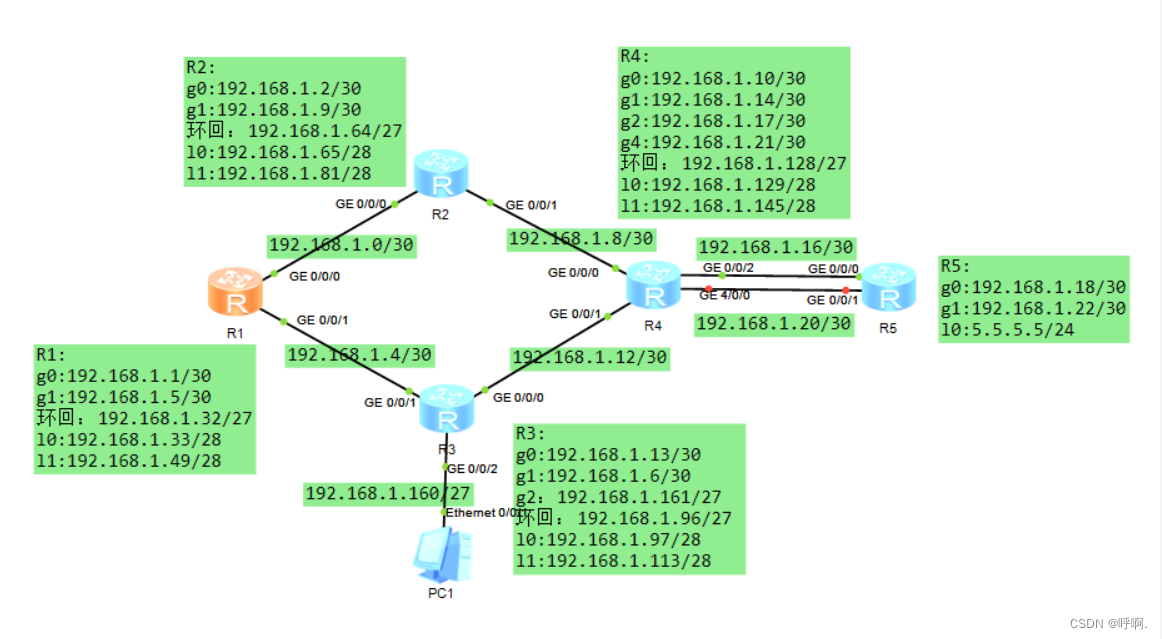

1.除R5的环回地址固定以外，整个其他所有网段基于192.168.1./24进行合理的ip地址划分

2.R1~R4每个路由器存在两个环回接口，用于模拟连接PC网段: 地址也在192.168.1.0/24这个网络范围内

3.R1-R4上不能直接编写到达5.5.5./24的静态路由，但依然可以访问

4.全网可达，尽量减少每台路由器，路由表条目数量，避免环路出现

5.R4与R5间，正常1000M链路通讯，故障时自动改为100M

6.R3下面的Pc通过DHCP动态获取地址

实验步骤：

1.划分网段

基于192.168.1.0/24划分，链路划分一个网段分配，有环回路由的划分一个网段，共有4个环回，DHCP服务器划分一个网段，故192.168.1.0/24需要划分6个网段则需向主机位借3位（可划分出8个网段，剩下2个网段保留）

192.168.1.0/24借3位主机位划分8个网段如下：

（1）192.168.1.0000 0000/27-----骨干链路（链路有6条，则需向主机位再借三位）

              192.168.1.0000 0000-----192.168.1.0/30---可用ip：192.168.1.1、192.168.1.2

              192.168.1.0000 0100-----192.168.1.4/30---可用ip：192.168.1.5、192.168.1.6

              192.168.1.0000 1000-----192.168.1.8/30---可用ip：192.168.1.9、192.168.1.10

              192.168.1.0000 1100-----192.168.1.12/30---可用ip：192.168.1.13、192.168.1.14

              192.168.1.0001 0000-----192.168.1.16/30---可用ip：192.168.1.17、192.168.1.18

              192.168.1.0001 0100-----192.168.1.20/30---可用ip：192.168.1.21、192.168.1.22

              6条链路取用前6条即可。

              192.168.1.0001 1000

              192.168.1.0001 1100

（2）192.168.1.0010 0000/27-----R1环回（一个路由2个环回，则需向主机位借1位）-----192.168.1.32/27

              192.168.1.0010 0000-----192.168.1.32/28

              192.168.1.0011 0000.-----192.168.1.48/28

（3）192.168.1.0100 0000/27-----R2环回-----192.168.1.64/27

              192.168.1.0100 0000-----192.168.1.64/28

              192.168.1.0101 0000-----192.168.1.80/28

（4）192.168.1.0110 0000/27-----R3环回-----192.168.1.96/27

              192.168.1.0110 0000-----192.168.1.96/28

              192.168.1.0111 0000-----192.168.1.112/28

（5）192.168.1.1000 0000/27-----R4环回-----192.168.1.128/27

              192.168.1.1000 0000-----192.168.1.128/28

              192.168.1.1001 0000-----192.168.1.144/28

（6）192.168.1.1010 0000/27-----R3DHCP服务-----192.168.1.160/27

              192.168.1.161/27-----R3的g2作为网关

（7）192.168.1.1100 0000/27

（8）192.168.1.1110 0000/27

2.配置IP地址

R1配置如下：

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]ip address 192.168.1.1 30         //配置0/0/0接口

[R1-GigabitEthernet0/0/0]int g0/0/1

[R1-GigabitEthernet0/0/1]ip address 192.168.1.5 30         //配置0/0/1接口

[R1-GigabitEthernet0/0/1]interface LoopBack 0

[R1-LoopBack0]ip address 192.168.1.33 28                      //配置R1的环回接口L0

[R1-LoopBack0]interface LoopBack 1

[R1-LoopBack1]ip address 192.168.1.49 28                      //配置R1的环回接口L1

R2配置如下：

[R2]int g0/0/0

[R2-GigabitEthernet0/0/0]ip address 192.168.1.2 30         //配置0/0/0接口

[R2-GigabitEthernet0/0/0]int g0/0/1

[R2-GigabitEthernet0/0/1]ip address 192.168.1.9 30         //配置0/0/1接口

[R2-GigabitEthernet0/0/1]interface LoopBack 0

[R2-LoopBack0]ip address 192.168.1.65 28                     //配置R2的环回接口L0

[R2-LoopBack0]interface LoopBack 1

[R2-LoopBack1]ip address 192.168.1.81 28                     //配置R2的环回接口L1

 R3配置如下：

[R3]int g0/0/0

[R3-GigabitEthernet0/0/0]ip address 192.168.1.13 30         //配置0/0/0接口

[R3-GigabitEthernet0/0/0]int g0/0/1

[R3-GigabitEthernet0/0/1]ip address 192.168.1.6 30         //配置0/0/1接口

[R3-GigabitEthernet0/0/1]int g0/0/2

[R3-GigabitEthernet0/0/2]ip add 192.168.1.161 27              //配置0/0/2接口

[R3-GigabitEthernet0/0/2]interface LoopBack 0

[R3-LoopBack0]ip address 192.168.1.97 28                        //配置R3的环回接口L0

[R3-LoopBack0]interface LoopBack 1

[R3-LoopBack0]ip address 192.168.1.113 28                        //配置R3的环回接口L1

 R4配置如下：

[R4]int g0/0/0

[R4-GigabitEthernet0/0/0]ip address 192.168.1.10 30         //配置0/0/0接口

[R4-GigabitEthernet0/0/0]int g0/0/1

[R4-GigabitEthernet0/0/1]ip address 192.168.1.14 30       //配置0/0/1接口

[R4-GigabitEthernet0/0/0]int g0/0/2

[R4-GigabitEthernet0/0/2]ip address 192.168.1.17 30       //配置0/0/2接口

[R4-GigabitEthernet0/0/2]int g 4/0/0

[R4-GigabitEthernet4/0/0]ip address 192.168.1.21 30       //配置4/0/0接口

[R4-GigabitEthernet0/0/1]interface LoopBack 0

[R4-LoopBack0]ip address 192.168.1.129 28                      //配置R4的环回接口L0

[R4-LoopBack0]interface LoopBack 1

[R4-LoopBack1]ip address 192.168.1.145 28                    //配置R4的环回接口L1

  R5配置如下：

[R5]int g0/0/0

[R5-GigabitEthernet0/0/0]ip address 192.168.1.18 30         //配置0/0/0接口

[R5-GigabitEthernet0/0/0]int g0/0/1

[R5-GigabitEthernet0/0/1]ip address 192.168.1.22 30         //配置0/0/1接口

[R5-GigabitEthernet0/0/1]interface LoopBack 0

[R5-LoopBack0]ip address 5.5.5.5 24                                 //配置R5的环回地址

3.给R3配置DHCP服务

[R3]dhcp enable

[R3]ip pool a

[R3-ip-pool-a]network 192.168.1.160 mask 27

[R3-ip-pool-a]gateway-list 192.168.1.161

[R3-ip-pool-a]dns-list 144.144.144.144 8.8.8.8

[R3-ip-pool-a]q

[R3]int g0/0/2

[R3-GigabitEthernet0/0/2]dhcp select global                //开启DHCP服务

4.配置静态路由

R1配置如下：

[R1]ip route-static 192.168.1.8 30 192.168.1.2

[R1]ip route-static 192.168.1.12 30 192.168.1.6

[R1]ip route-static 192.168.1.16 30 192.168.1.2

[R1]ip route-static 192.168.1.16 30 192.168.1.6

[R1]ip route-static 192.168.1.20 30 192.168.1.6

[R1]ip route-static 192.168.1.20 30 192.168.1.2

[R1]ip route-static 192.168.1.64 27 192.168.1.2

[R1]ip route-static 192.168.1.96 27 192.168.1.6

[R1]ip route-static 192.168.1.128 27 192.168.1.2

[R1]ip route-static 192.168.1.128 27 192.168.1.6

R1]ip route-static 192.168.1.160 27 192.168.1.6

 R2~R4如R1配置相似：配置命令：

[R1]ip route-static 192.168.3.0 24 192.168.2.2 目标网络的IP 目标网络的子网掩码 下一跳接口的IP地址

R5需要注意要求（R4与R5间，正常1000M链路通讯，故障时自动改为100M）：我们让192.168.1.16/30这条线为千兆线路，让192.168.1.20/30这条线为百兆线路，则在配置百兆路线的静态时，我们可以把他的优先级数值调大来满足此要求，我们知道静态路由的优先级数值为60，那我们可以把百兆线路的优先级数值设置为61。此配置是浮动路由

浮动路由：去往同一目的地的路由，来源相同，开销相同，优先级、下一跳不同，或开销不同，优先级相同目的是为了做备份。配置命令：

[R1]ip route-static 192.168.3.0 24 192.168.2.2 preference 61 目标网络的IP 目标网络的子网掩码 下一跳接口的IP地址 优先级数值 61

5.配置缺省路由

配置缺省路由是为了满足第三个要求（R1-R4上不能直接编写到达5.5.5./24的静态路由，但依然可以访问）配置命令：

R1：

[R1]ip route-static 0.0.0.0 0 192.168.1.2

[R1]ip route-static 0.0.0.0 0 192.168.1.6

R2：

[R2]ip route-static 0.0.0.0 0 192.168.1.10

R3：

[R3]ip route-static 0.0.0.0 0 192.168.1.14

R4：

[R4]ip route-static 0.0.0.0 0 192.168.1.18

[R4]ip route-static 0.0.0.0 0 192.168.1.22

6.防环设计

R1：

[R1]ip route-static 192.168.1.32 27 NULL0

R2：

[R2]ip route-static 192.168.1.64 27 NULL0

R3：

[R3]ip route-static 192.168.1.96 27 NULL0

R4：

[R4]ip route-static 192.168.1.128 27 NULL0

7.查看路由表

查看路由表的命令（在系统视图下）：

Display ip routing-table （查看路由表）

Display ip routing-table protocol static(查看静态路由信息)

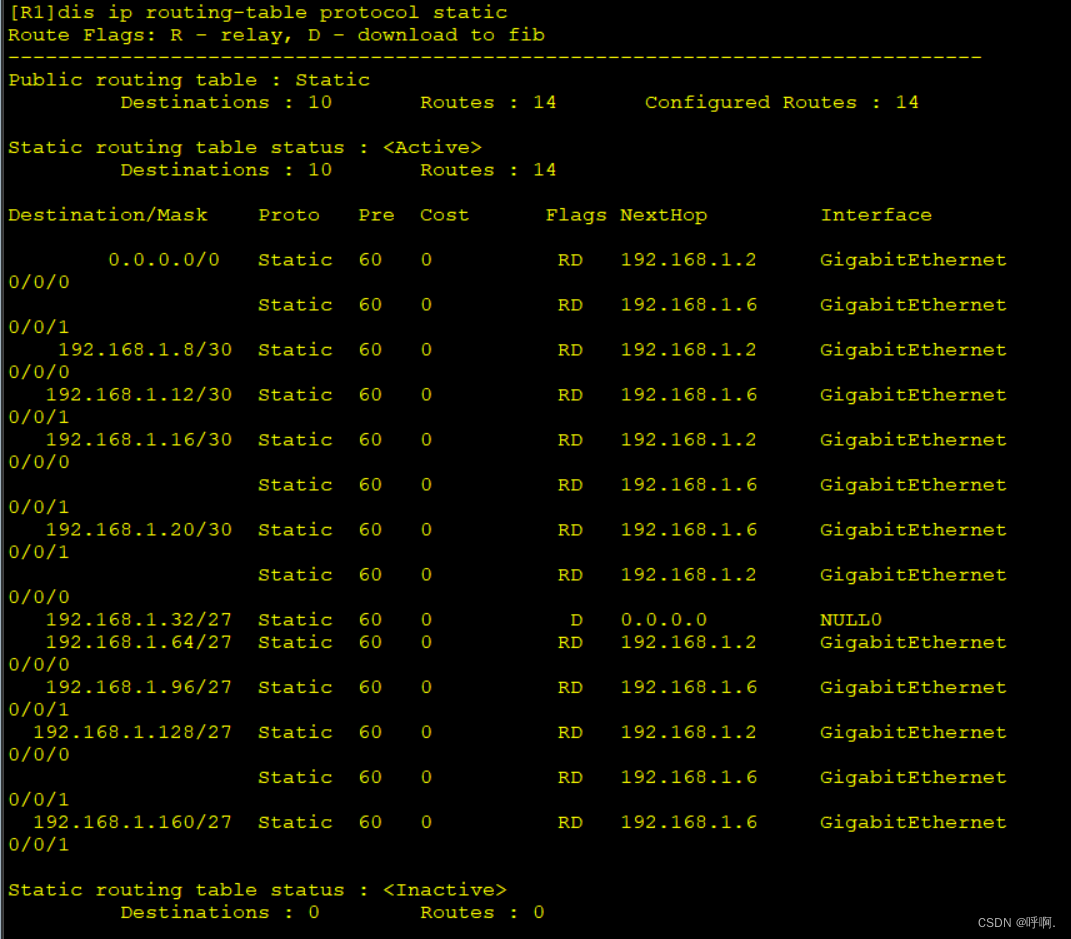

R1路由表：

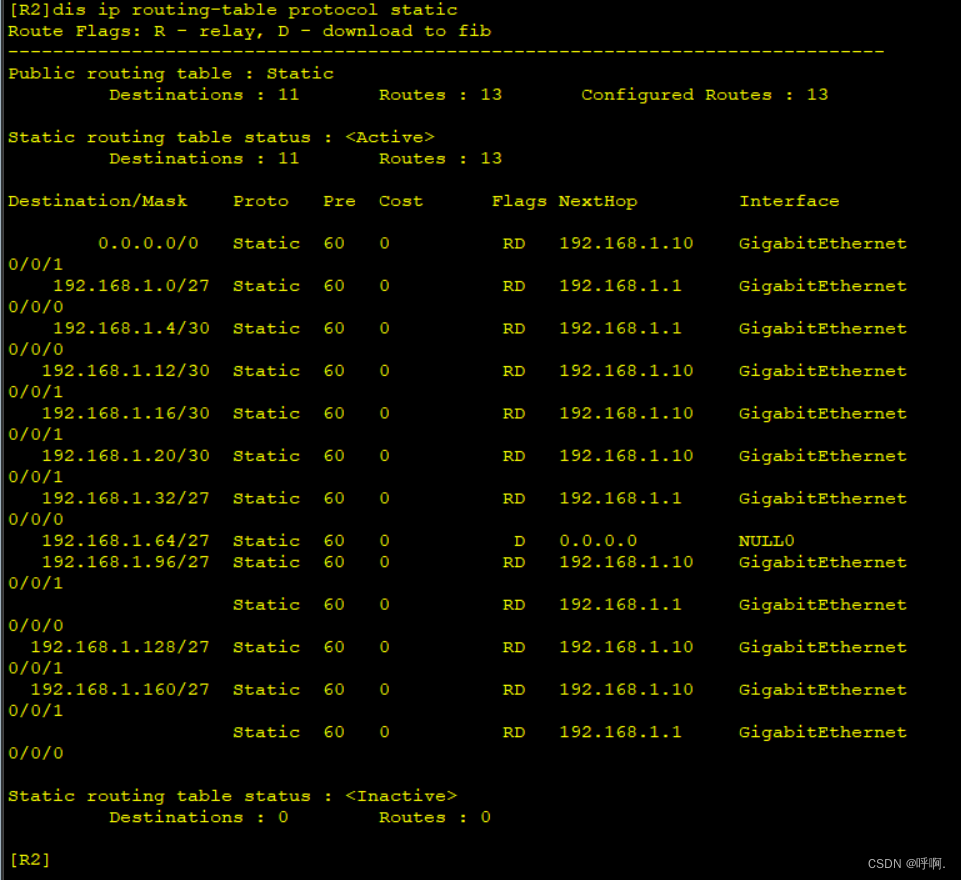

 R2路由表：

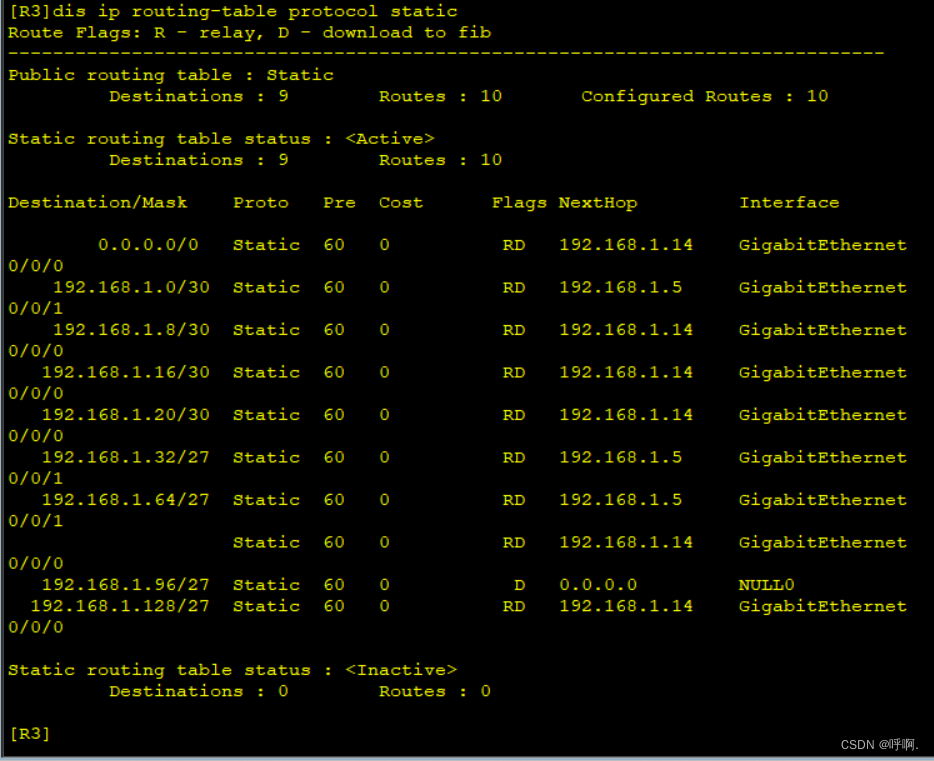

R3路由表：

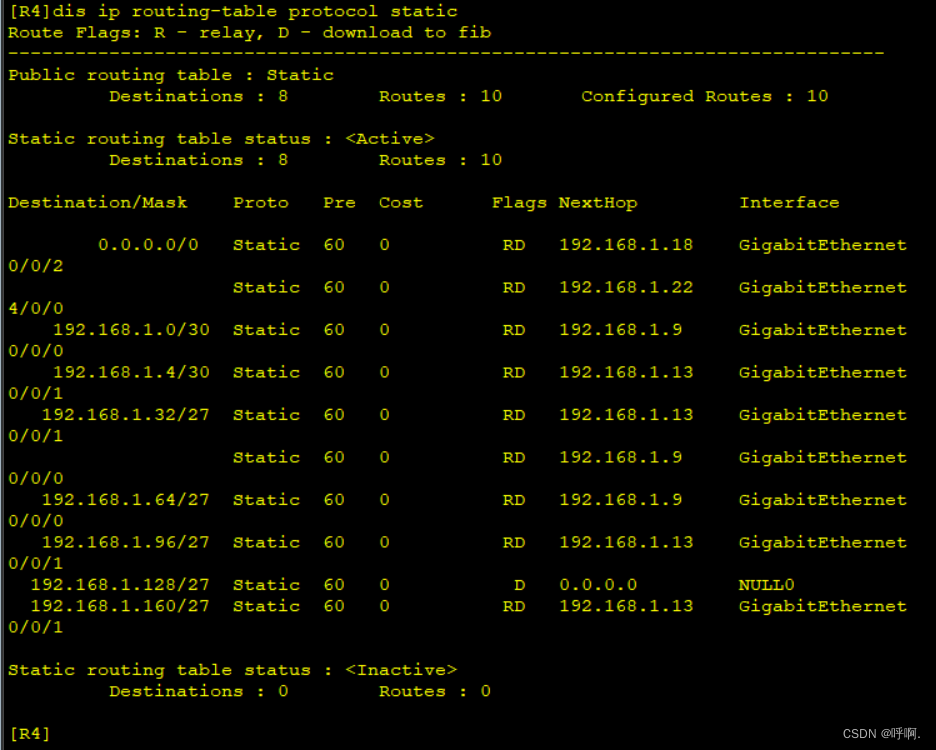

 R4路由表：

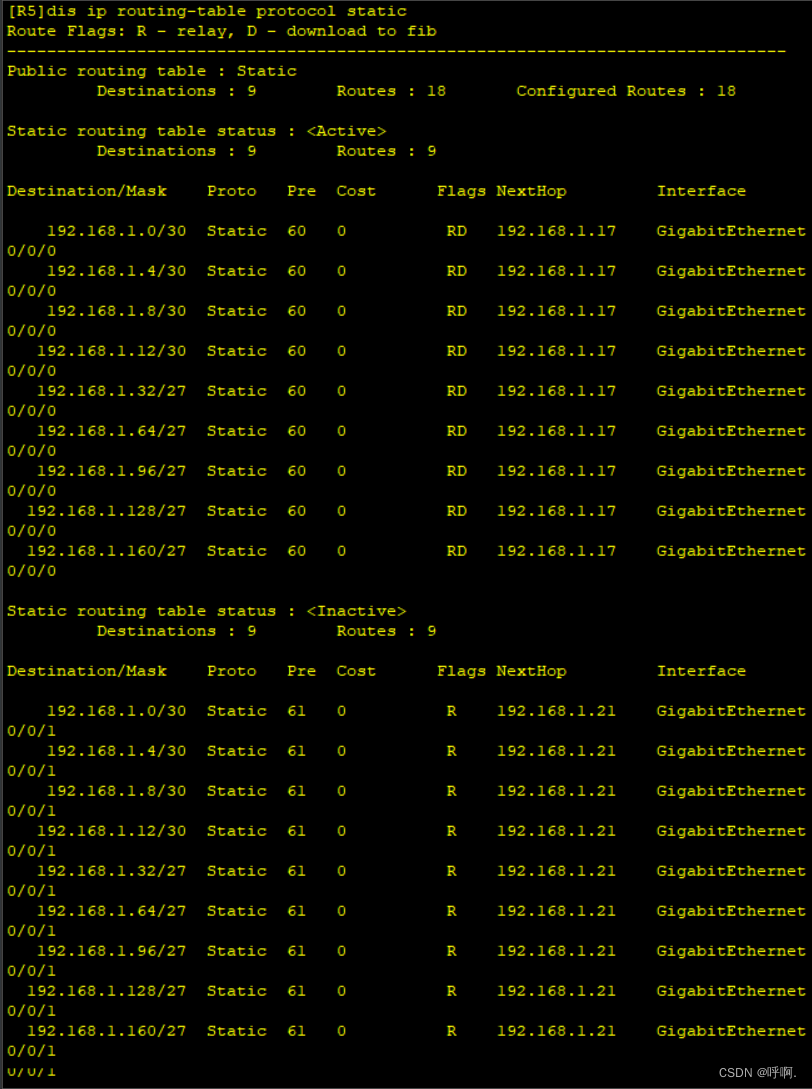

 R5路由表：

 8.测试

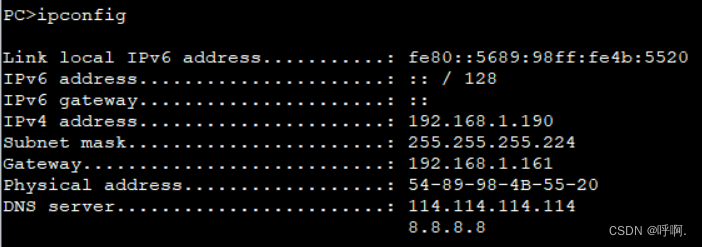

PC机通过DHCP动态获取IP地址：

全网通测试：

 注意：这里出现的丢包现象是正常的，再次ping就不会出现丢包，出现丢包可以理解为初次建立网络时，在进行通信时需要一定的响应时间。

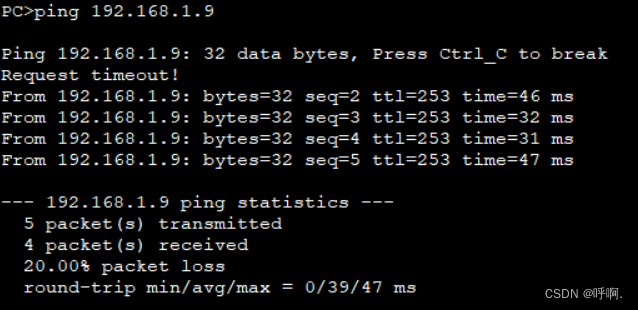

PC1通信：

千兆线路断开测试百兆线路：

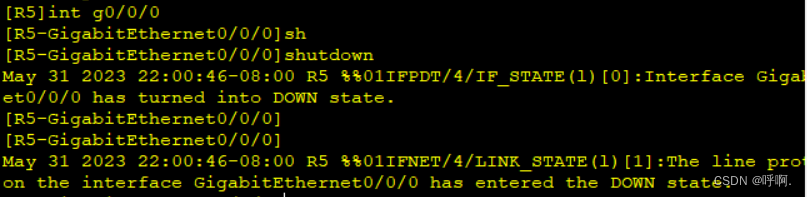

关闭R5的0/0/0接口，命令：进入R5的0/0/0接口后输入shutdown关闭该接口

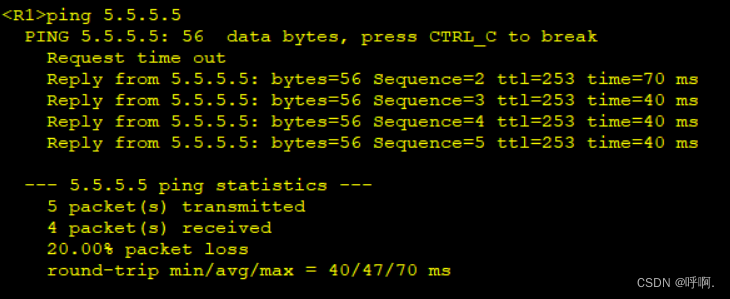

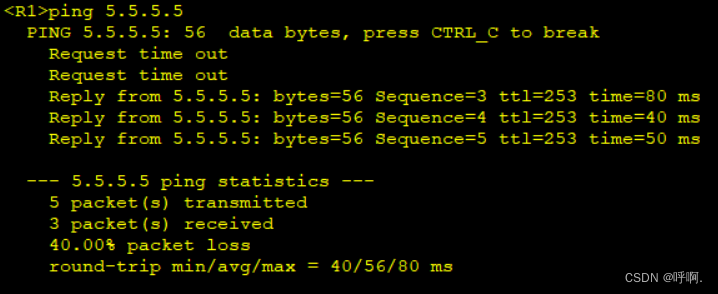

 可以看到当0/0/0接口已经关闭，此时用R1去ping5.5.5.5：

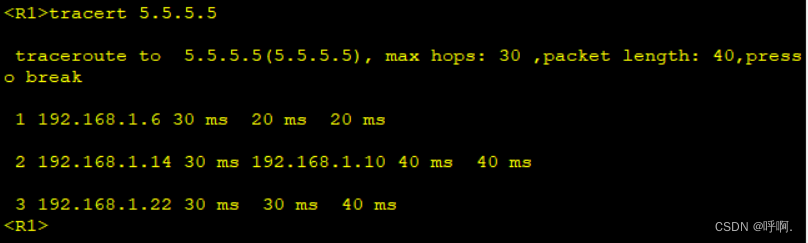

可以看见依然可以ping通5.5.5.5，利用tracert 5.5.5.5可以追踪R1ping5.5.5.5时通过的路径：

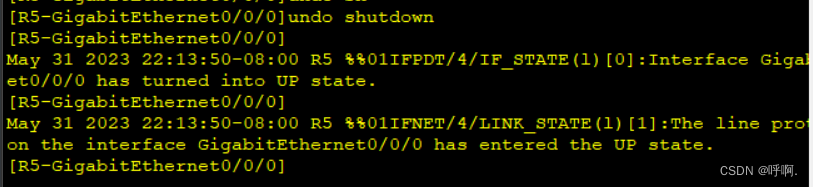

 可以看到R1在ping5.5.5.5时经过的路径为192.168.1.6、192.168.1.14、192.168.1.22即先经过R3的0/0/1口，再经过R4的0/0/1口，再到R5的0/0/1接口，如果要打开R5的0/0/0口，只需进入R5的0/0/0接口后输入undo shutdown即可打开

 9.提醒

（1）利用display this命令可以查看当前配置过的命令

（2）注意静态路由配置时下一跳，时IP包所经过的下一个路由器的入接口

（3）如果命令配置错了，可以在这条命令前加undo来删除刚才的配置

（4）细心细心细心
