1.简述

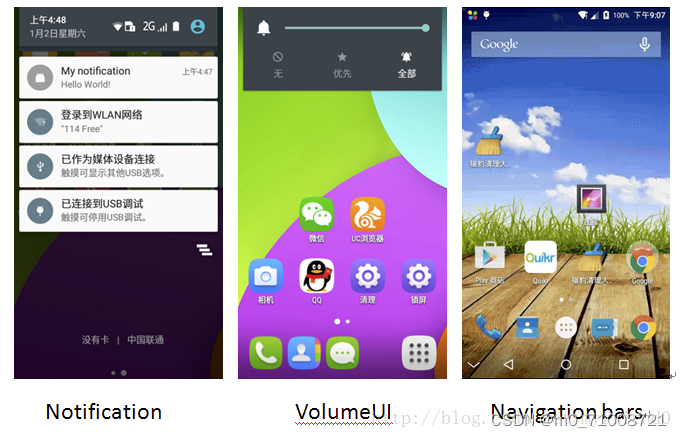

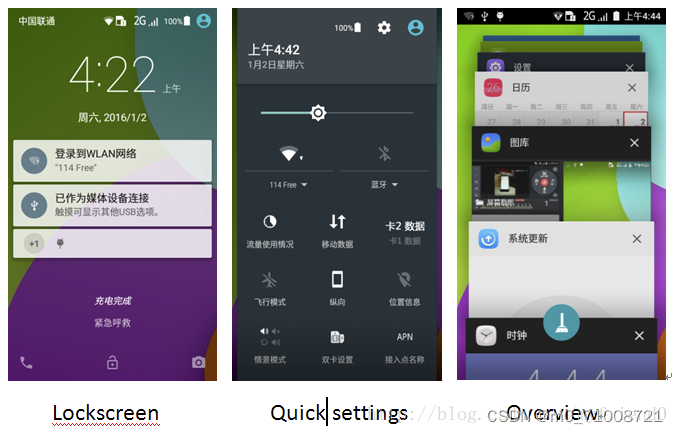

SystemUI是一个普通的APK文件，即是一个普通的APP，但是，手机使用者看见的所有SystemUI的内容都不像是一个APP，为什么？既然是一个应用，就是完成特定的功能，SystemUI主要完成的功能有：
（1）、Status bars
（2）、Navigation bars
（3）、Notification
（4）、Lockscreen
（5）、Quick settings
（6）、Overview（recent task switcher）
（7）、VolumeUI
————————————————

2.SystemUI 的启动过程

SystemUI任何内容都不像一个APP，自然它的启动也不像大多APP一样启动一个Activity。必须在开机过程中完成启动，并不可退出

在framework/base/services/java/com/android/server/SystemServer.java中的startOtherServices中启动


            t.traceBegin("StartSystemUI");
            try {
                startSystemUi(context, windowManagerF);
            } catch (Throwable e) {
                reportWtf("starting System UI", e);
            }
            t.traceEnd();

    private static void startSystemUi(Context context, WindowManagerService windowManager) {
        PackageManagerInternal pm = LocalServices.getService(PackageManagerInternal.class);
        Intent intent = new Intent();
        intent.setComponent(pm.getSystemUiServiceComponent());
        intent.addFlags(Intent.FLAG_DEBUG_TRIAGED_MISSING);
        //Slog.d(TAG, "Starting service: " + intent);
        context.startServiceAsUser(intent, UserHandle.SYSTEM);
        windowManager.onSystemUiStarted();
    }

services/core/java/com/android/server/pm/PackageManagerService.java
  @Override
        public ComponentName getSystemUiServiceComponent() {
            return ComponentName.unflattenFromString(mContext.getResources().getString(
                    com.android.internal.R.string.config_systemUIServiceComponent));
        }

core/res/res/values/config.xml
    <!-- SystemUi service component -->
    <string name="config_systemUIServiceComponent" translatable="false"
            >com.android.systemui/com.android.systemui.SystemUIService</string>

可以看到通过熟悉的startServiceAsUser（）方法启动SystemUI中的SystemUIService;由APP的启动过程可知，Android系统会给应用创建独立的进程，并实例化Application对象，在SystemUI源码中的AndroidManifest.xml文件可以看到下图的配置：
