Type-c转HDMI2.0方案龙迅LT8712EXI

一、产品概述

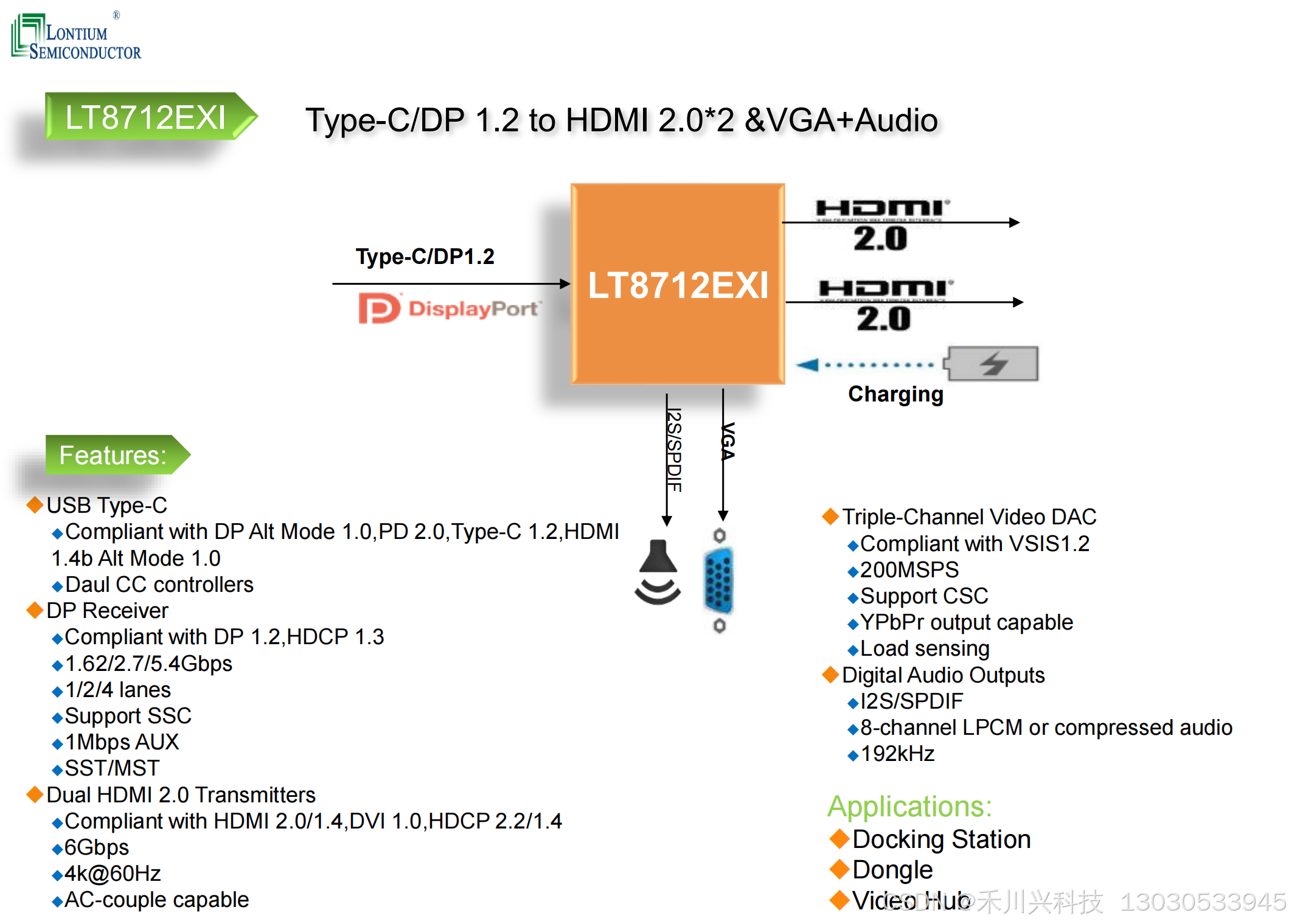

LT8712EXI是一款高性能的Type-C/DP1.2转HDMI2.0/VGA转换器芯片，设计用于将USB Type-C源或DisplayPort 1.2（DP1.2）源连接到VGA接收器，并同时支持最多两个HDMI2.0接收器。该芯片集成了多种功能，包括DP1.2兼容接收器、高速三通道视频DAC、双HDMI2.0发射器、CC控制器以及数字音频输出接口，为扩展坞、视频集线器、加密狗等设备提供了高效、灵活的解决方案。

---

二、主要特性

1. Type-C/DP1.2兼容性：支持USB Type-C和DP1.2标准，包括MST（多流传输）模式，适用于多种视频源设备。
2. 双HDMI2.0发射器：支持两个HDMI2.0接口，提供高达6Gbps的数据速率，支持4K@60Hz视频分辨率。
3. 高速三通道视频DAC：集成高速三通道视频DAC，支持高分辨率视频信号的转换和输出。
4. CC控制器：包含两个CC控制器，用于实现DP Alt模式和供电功能，支持USB Type-C端口的灵活切换和功率传递。
5. 数字音频输出：提供I2S和SPDIF两种数字音频输出接口，支持8通道LPCM或压缩音频，最大采样率可达192kHz。
6. 自动操作和系统控制：集成微处理器，使用嵌入式SPI闪存存储固件，支持自动操作。同时，可通过专用配置I2C从接口进行系统控制。
7. 灵活的电路设计：片上USB3.0开关提供高速双向无源开关功能，适应连接器翻转，处理多路复用视频和数据信号。

---

三、应用领域

1. 扩展坞：LT8712EXI为扩展坞提供了高性能的视频和音频转换功能，支持多个显示器和音频设备的连接。
2. 视频集线器：适用于视频集线器设备，可同时将Type-C或DP视频信号转换为HDMI和VGA信号，支持多屏显示。
3. 加密狗：为加密狗等小型设备提供紧凑、高效的视频转换解决方案。
4. 其他应用：还可用于采集卡、显示器、笔记本电脑扩展屏等多种应用场景。

---

四、技术规格

1. 输入接口：USB Type-C、DP1.2
2. 输出接口：VGA、HDMI2.0 x 2
3. 视频分辨率：支持4K@60Hz（HDMI2.0）、WUXGA（VGA）
4. 音频输出：I2S、SPDIF，支持8通道LPCM或压缩音频，最大采样率192kHz
5. 数据速率：HDMI发射器支持高达6Gbps，VGA接收器支持HBR2（5.4Gbps/通道）
6. 供电：符合USB供电规范R2.0, V1.0版本
7. 工作温度：-40℃至+85℃
8. 封装：128引脚QFN封装（带ePad）

---

五、使用指南

1. 电路设计：根据具体应用场景，设计合适的电路，确保输入和输出信号的兼容性和稳定性。
2. 固件配置：利用嵌入式SPI闪存，根据需求配置芯片固件，实现自动操作和功能定制。
3. 系统控制：通过专用配置I2C从接口，进行系统控制和状态监测，确保芯片的正常运行。
4. 散热设计：根据芯片的工作功率和封装形式，设计合适的散热方案，避免过热对芯片性能的影响。

---

六、注意事项

1. 电气兼容性：确保输入和输出设备的电气兼容性，避免信号损失和性能下降。
2. 静电防护：在处理和安装芯片时，采取静电防护措施，避免静电对芯片造成损坏。
3. 热管理：密切关注芯片的工作温度，及时采取措施进行散热处理，确保芯片的稳定运行。
4. 固件更新：定期检查并更新芯片固件，以获取最新的功能和性能优化。

---

七、结论

LT8712EXI作为一款高性能的Type-C/DP1.2转HDMI2.0/VGA转换器芯片，凭借其丰富的功能、灵活的应用场景和卓越的性能表现，成为扩展坞、视频集线器、加密狗等设备的理想选择。通过合理的电路设计和系统控制，可以充分发挥LT8712EXI的性能优势，为用户提供高质量的视频和音频转换体验。

---

请注意，上述技术文档中的信息是基于对LT8712EXI芯片的一般性描述和参考，具体细节和功能可能因产品版本和制造商的更新而有所变化。因此，在实际应用前，请务必查阅最新的官方数据手册和技术资料，以确保准确性和可靠性。
