寒假第六天

RIP：

在RIP里面，将两台直接连接的设备，具备通信条件的设备称为邻居关系。

Destination/Mask    Proto    Pre   Cost     Flags    NextHop    Interface

在RIP中，传递一条路由条目，主要需要携带的参数是目标网段信息以及开销值（cost）

开销值是动态路由协议选路的重要依据。 ---  当动态路由协议算出到达同一个目标网段存在多条路径时，将选择开销值最小的路径加表。

不同动态路由协议的开销值的评判标准可能不同，不同动态路由协议之间开销值没有可比性，开销值仅用于同一种动态路由协议进行选路。

RIP ---  默认优先级：100    ---   不同路由协议之间其默认的优先级不同，所以可以通过比较优先级来进行路由加表。

RIP是以跳数作为开销值的评判标准的。  ---  本身存在不合理性

RIP协议支持等开销负载均衡。

RIP的工作半径：15跳。如果收到的路由的开销值等于16，则设备将认为该目标网段不可达。

数据包中的需要携带的开销值 = 本地路由表中的开销值 + 1


贝尔曼.福特算法：

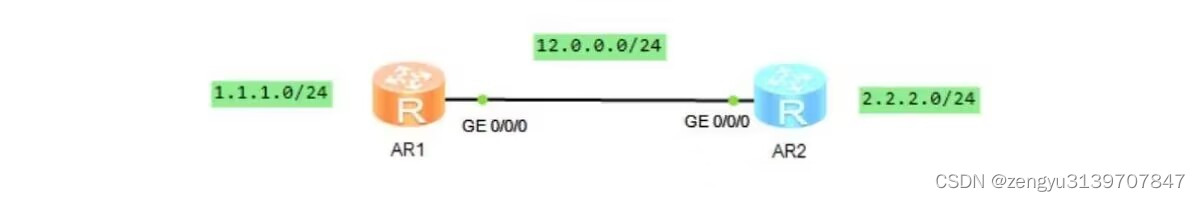

1.R2发送2.0/24网段的路由信息给R1，而R1的路由表中没有到达2.0网段的路由。R1将直接把2.0网段的路由信息刷新到本地的路由表中。

Destination/Mask    Proto    Pre   Cost     Flags    NextHop    Interface

2.2.2.2/24                RIP      100      1          D         12.0.0.2     G 0/0/0

2.R2发送2.0/24网段的路由信息给R1，而R1的路由表中没有到达2.0网段的路由，并且下一跳就是R2.R1将把最新发来的刷新到本地的路由表中。

3，R2发送2.0/24网段的路由信息给R1，而R1的路由表中存在到达2.0网段的路由，本地路由
表中的下一跳不是R2，则比较开销值，如果，本地的开销值大于R2发来的开销值，则将R2发
来的路由刷新到本地的路由表中。
4，R2发送2.0/24网段的路由信息给R1，而R1的路由表中存在到达2.0网段的路由，本地路由
表中的下一跳不是R2，则比较开销值，如果，本地的开销值小于R2发来的开销值，则不刷
新。

RIP的版本
RIPV1，RIPV2 --- IPV4
RIPNG --- IPV6

RIPV1和RIPV2的区别：
1，V1是有类别的路由协议，V2是无类别的路由协议。
        有类别 --- 传递路由信息时，不携带子网掩码 --- 会出现巨大的路由黑洞
        无类别 --- 传递路由信息时，携带子网掩码
2，V1不支持手工认证，V2是支持手工认证
3，V1采用广播的形式发送信息，V2采用组播的形式发送信息。
        224.0.0.9 --- 所有运行RIPV2的设备默认加入的组播组
        交换机泛洪 --- 1，遇到广播帧；2，遇到组播帧；3，遇到未知单播帧
        RIP协议传输层使用的是UDP协议，使用的端口号是520端口。
RIP的数据包
        RIP - REQUEST --- 请求报文
        RIP - Response --- 应答报文 --- 真正携带路由信息的数据包（更新包）
在RIP收敛完成之后，RIP会依旧每隔30S发送一次Response报文 --- RIP的周期更新。
        1，为了弥补RIP没有确认机制；2，为了弥补RIP没有保活机制
RIP的周期更新 --- 异步周期更新

RIP计时器

        1.周期更新计时器：30s

        2.失效计时器：180s；路由条目在刷新之后，将会启动一个180s的失效计时器。如果时间归0，则代表路由信息失效。失效后，首先从全局路由表中删除，但是依然会将这条路由信息保存在缓存中，之后周期更新时依然会携带。只是将这跳路由信息的开销值改为16.--- 带毒传输 --- 传递失效信息。

        3.垃圾收集计时器 --- 120s；在失效计时器归0后开始计时，120s时间结束后，将彻底删除失效的路由条目。

破环方案：

        1.15跳的工作半径。

        2.触发更新：一旦拓扑结构发生变化，则第一时间将变更消息传递出去，而不去等待周期更新。

        3.水平分割：从哪个接口学到的路由信息将不再从这个接口发出去。

        4.毒性逆转：从哪个接口学来的路由信息，依然可以从这个接口发出去，只不过需要将开销值改为16。

因为水平分割和毒性逆转其做法相矛盾，所以只能选择其中一个来执行。华为设备默认选择开启水平分割。如果水平分割和毒性逆转同时开启，华为设备则按照毒性逆转执行。

RIP的配置：

1.启动RIP进程

[r1]rip 1 :进程号，进具有本地意义，如果需要同时启动多个RIP进程，需要使用不同的进程号进行区分

[r1-rip-1]

2.选择RIP版本

[r1-rip-1]version 2

3.宣告

        宣告RIP的要求：

        1.所有直连网段都必须宣告

        2.必须按照主类进行宣告

        宣告的作用：

        1.激活接口：只有宣告的网段包含的接口会被激活，只有激活的接口可以收发RIP的数据。

        2.发布路由：只有激活的接口所对应的直连网段的路由才能被发布。

[r1-rip-1]network 1.0.0.0

拓展配置：

1.RIPV2的手工认证

        [r2-GigabitEthernet0/0/1]rip authentication-mode md5 usualplain 123456

2.RIPV2手工汇总

        [r2-GigabitEthernet0/0/0]rip summary-address 192.168.0.0  255.255.254.0

3.沉默接口

        如果一个接口配置成为沉默接口，则将只接受，不发送RIP的数据包。

4.加快收敛：减少计时器的时间

        [r1-rip-1]timers rip 30 180 120

5.缺省路由

        [r3-rip-1]default-route orginate：可以指定配置设备作为缺省路由的源头，所有其他设备将自动生成一条指向该设备的缺省路由，但是该设备的缺省必须手工配置。

选路佳，收敛快，占用资源少

1.OSPF本身是链路状态型协议，所以计算出的路径不会存在环路；并且使用带宽作为选路依据，所以在选路上优于RIP；

2.OSPF的计时器时间也短于RIP，所以收敛速度会快于RIP；

3.因为OSPF协议传递的是LSA信息，所以单个数据包的资源占用远大于RIP；但是因为RIP存在30s一次的周期更新，而OSPF并没有如此高频率的周期更新，并且OSPF协议存在许多针对资源占用的优化措施，所以从整体的角度看，OSPF资源占用上应该小优于RIP。

OSPF：开放式最短路径优先协议

RIP存在3个版本：RIPV1,RIPV2  ---  IPV4

                                RIPNG --- IPV6

OSPF也存在3个版本：OSPFV1（夭折），OSPFV2 --- IPV4

                                        OSPFV3 --- IPV6

RIPV2和OSPFV2

相同点：

1.OSPFV2和RIPV2一样，都是无类别的路由协议，都支持VLSM和CIDR。？

2.OSPFV2和RIPV2一样，都是使用组播发送数据。

        RIPV2 --- 224.0.0.9

        OSPF --- 224.0.0.5和224.0.0.6

3.OSPFV2和RIPV2都支持等开销负载均衡。

不同点：

RIP协议只能适用于小型网络环境中，而OSPF协议可以应用在中大型网络环境中 --- OSPF协议可以实现结构化部署 --- 划分区域
