5.7、模拟外部和服务器之间Ping

本文简要分析实验中外部和服务器之间Ping的过程。

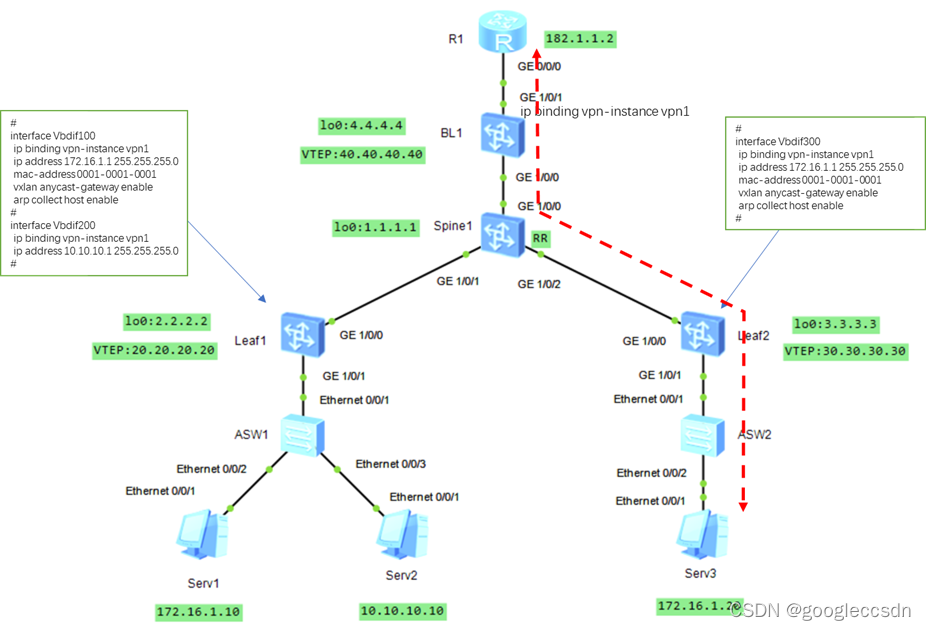

路由都已经配置完成，

R1：

#
#配置去往服务器的路由，下一跳指向BL1
#
ip route-static 10.10.10.0 255.255.255.0 182.1.1.1
ip route-static 172.16.1.0 255.255.255.0 182.1.1.1
ip route-static 192.168.0.0 255.255.0.0 182.1.1.1
#

BL1：

静态路由注入BGP：

#
bgp 100
 router-id 4.4.4.4
 peer 1.1.1.1 as-number 100
 peer 1.1.1.1 connect-interface LoopBack0
 #
 ipv4-family unicast
  peer 1.1.1.1 enable
 #
 ipv4-family vpn-instance vpn1
  import-route direct   <-----------------------直连端口网段注入BGP
  advertise l2vpn evpn
 #
 l2vpn-family evpn
  policy vpn-target
  peer 1.1.1.1 enable
  peer 1.1.1.1 advertise irb
#

通过bgp evpn type 5 prefix-route update, BL1、Leaf1、Leaf2相同VPN（相同L3VNI）都相互学习到各自的路由（此时服务器主机路由还没有学习到）。

5.7.1 R1和Serv2之间Ping

R1和Serv2 Ping通过程比较简单，直接查询路由即可。

(1) R1 Ping Serv2

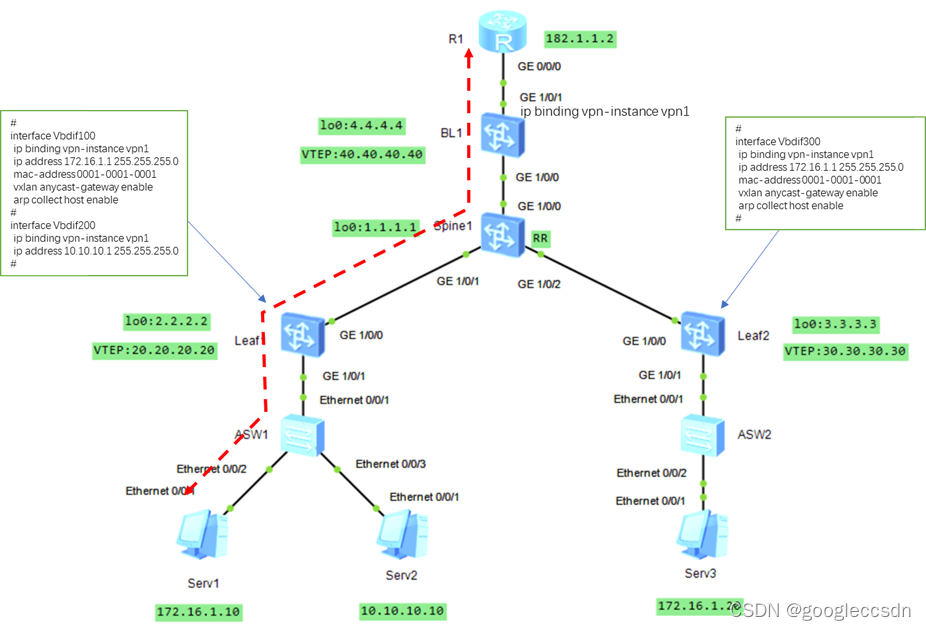

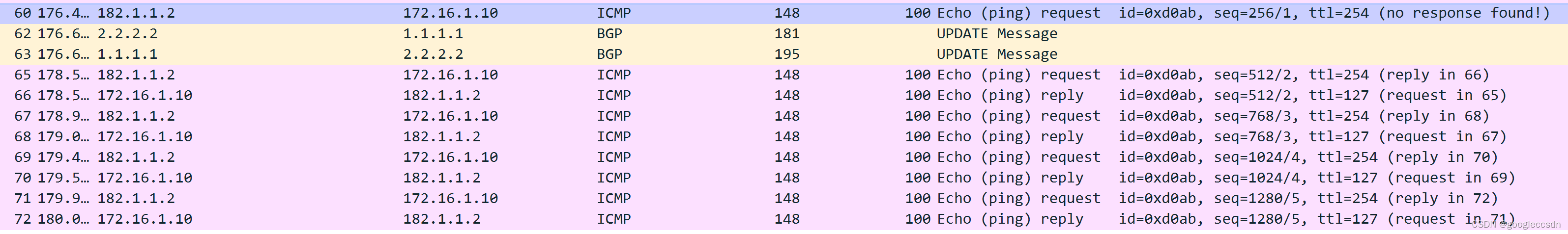

1、R1发起Ping 10.10.10.10（源地址为182.1.1.2），第一个icmp（icmp1）根据静态路由送到BL1

2、BL1查询vpn1的路由表，10.10.10.10的next-hop为20.20.20.20，进行vxlan封装：

[BL1]dis ip routing-table vpn-instance vpn1 10.10.10.10
Proto: Protocol        Pre: Preference
Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole route
------------------------------------------------------------------------------
Routing Table : vpn1
Summary Count : 1

Destination/Mask    Proto   Pre  Cost        Flags NextHop         Interface

     10.10.10.0/24  IBGP    255  0             RD  20.20.20.20     VXLAN
[BL1]

于是用L3VNI 100，进行vxlan封装，送到Leaf1

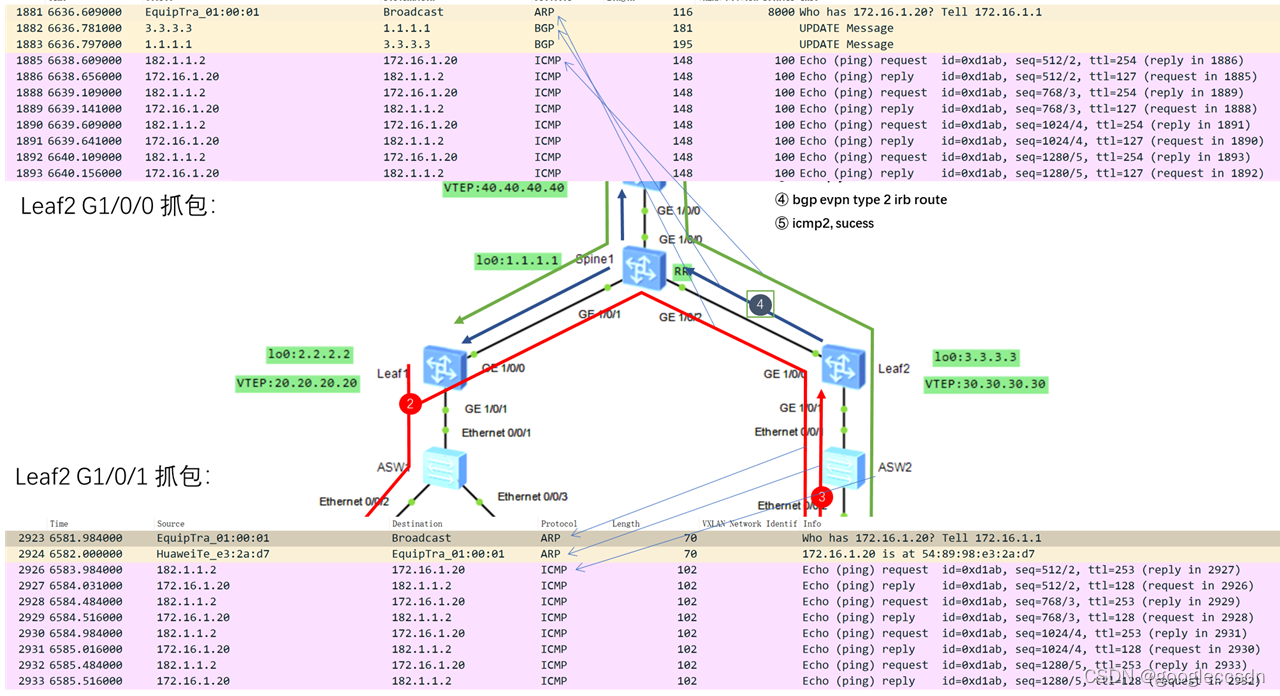

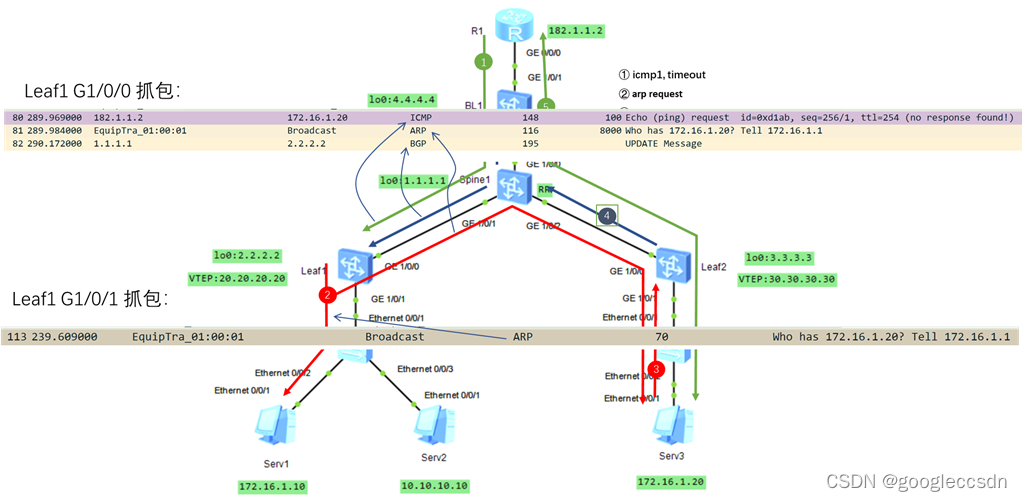

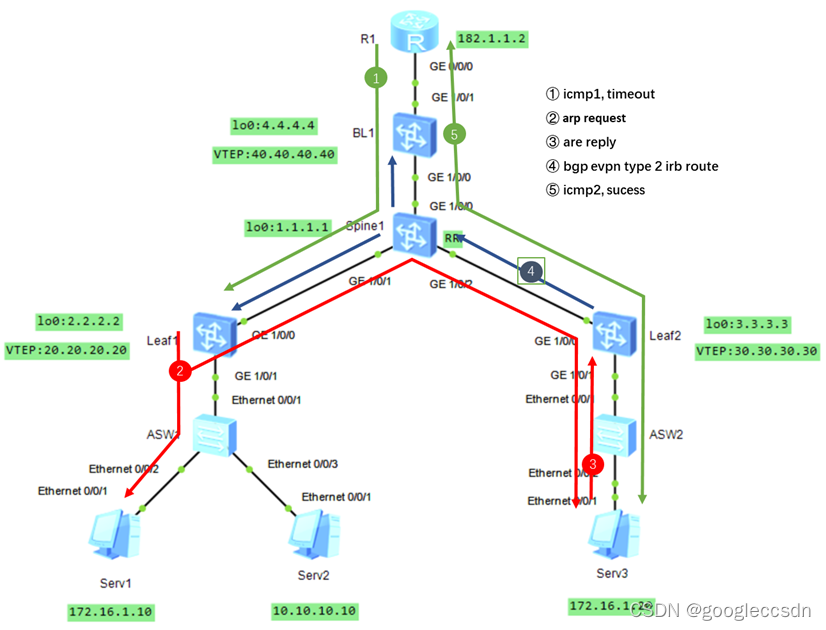

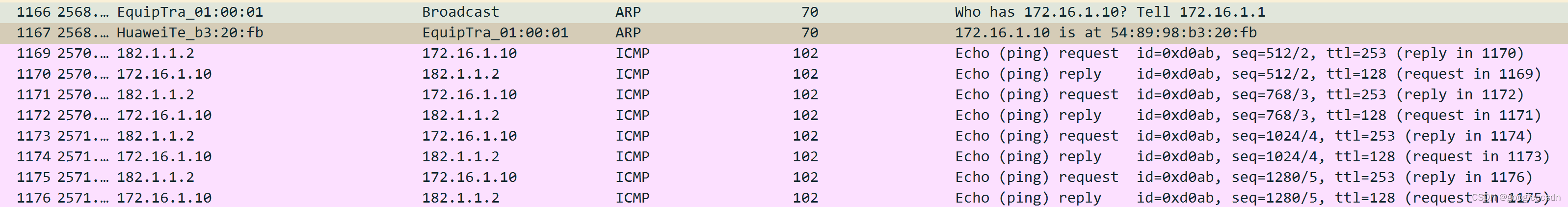

3、Leaf1查询vpn1的路由表（通过L3VNI 100关联到的），需从网关10.10.10.1端口送出，此时10.10.10.1如果没有10.10.10.10的mac1，所以发出arp1，并得到arp1 reply。此时icmp1 time out。

4、再次发出icmp request（简称icmp2)，可顺利到达10.10.10.10。

5、10.10.10.10发出的icmp reply，到达Leaf1后，查询vpn1路由表，182.1.1.0/24 next-hop为40.40.40.40, 进行vxlan封装，送到BL1。

[Leaf1]dis ip routing-table vpn-instance vpn1 182.1.1.0
Proto: Protocol        Pre: Preference
Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole route
------------------------------------------------------------------------------
Routing Table : vpn1
Summary Count : 1

Destination/Mask    Proto   Pre  Cost        Flags NextHop         Interface

      182.1.1.0/24  IBGP    255  0             RD  40.40.40.40     VXLAN

6、BL1再查vpn1路由表，最终送达182.1.1.1。

至此顺利Ping通。

如果一开始ping不通，可能是ensp bug导致，可以进行undo bridge-domain/bridge-domain操作。另外可以看到网关10.10.10.1的端口发出一个ARP Announcement，可以了解一下：

Frame 49: 70 bytes on wire (560 bits), 70 bytes captured (560 bits) on interface -, id 0
Ethernet II, Src: HuaweiTe_da:58:76 (70:7b:e8:da:58:76), Dst: Broadcast (ff:ff:ff:ff:ff:ff)
802.1Q Virtual LAN, PRI: 0, DEI: 0, ID: 20
    000. .... .... .... = Priority: Best Effort (default) (0)
    ...0 .... .... .... = DEI: Ineligible
    .... 0000 0001 0100 = ID: 20
    Type: ARP (0x0806)
    Padding: 0000000000000000000000000000
    Trailer: 00000000000000000000
Address Resolution Protocol (ARP Announcement)
    Hardware type: Ethernet (1)
    Protocol type: IPv4 (0x0800)
    Hardware size: 6
    Protocol size: 4
    Opcode: request (1)
    [Is gratuitous: Tr
