【蓝桥杯嵌入式·真题解析】第七届蓝桥杯嵌入式设计与开发项目——程序设计试题 “模拟液位检测警告系统”

已于 2025-01-20 15:17:20 修改
阅读量490 收藏 2
点赞数 8
分类专栏： 蓝桥杯嵌入式 文章标签： 蓝桥杯 职场和发展
于 2024-04-04 13:44:02 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_70628523/article/details/137373257
版权
本文详细解析了第六届蓝桥杯嵌入式设计与开发项目的程序设计，涉及按键、ADC、EEPROM、LED、串口通信、SYSTIC和LCD等功能，旨在帮助参赛者复盘并提升技能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

摘要：本文为作者对第六届蓝桥杯嵌入式设计与开发项目——程序设计试题的解析。本文包括“题目要求”、“程序设计”、“效果展示”3个部分。供复盘使用。若发现错误之处，请不吝赐教。

链接：蓝桥杯嵌入式方向备赛记录（STM32G431）为作者备赛蓝桥杯嵌入式过程中，整理的学习总结。包括各模块使用要点、各模块程序等，基本搭建好工程框架，给出了各模块处理程序。

 写在前面：第七届省赛真题和第十届后的题目风格差不多。

目录

一、题目要求

二、程序设计

（一）思路分析

（二）程序设计

1、按键

2、ADC

3、EEPROM

4、LED

5、串口

6、SYSTIC

7、LCD

8、整合

三、效果展示

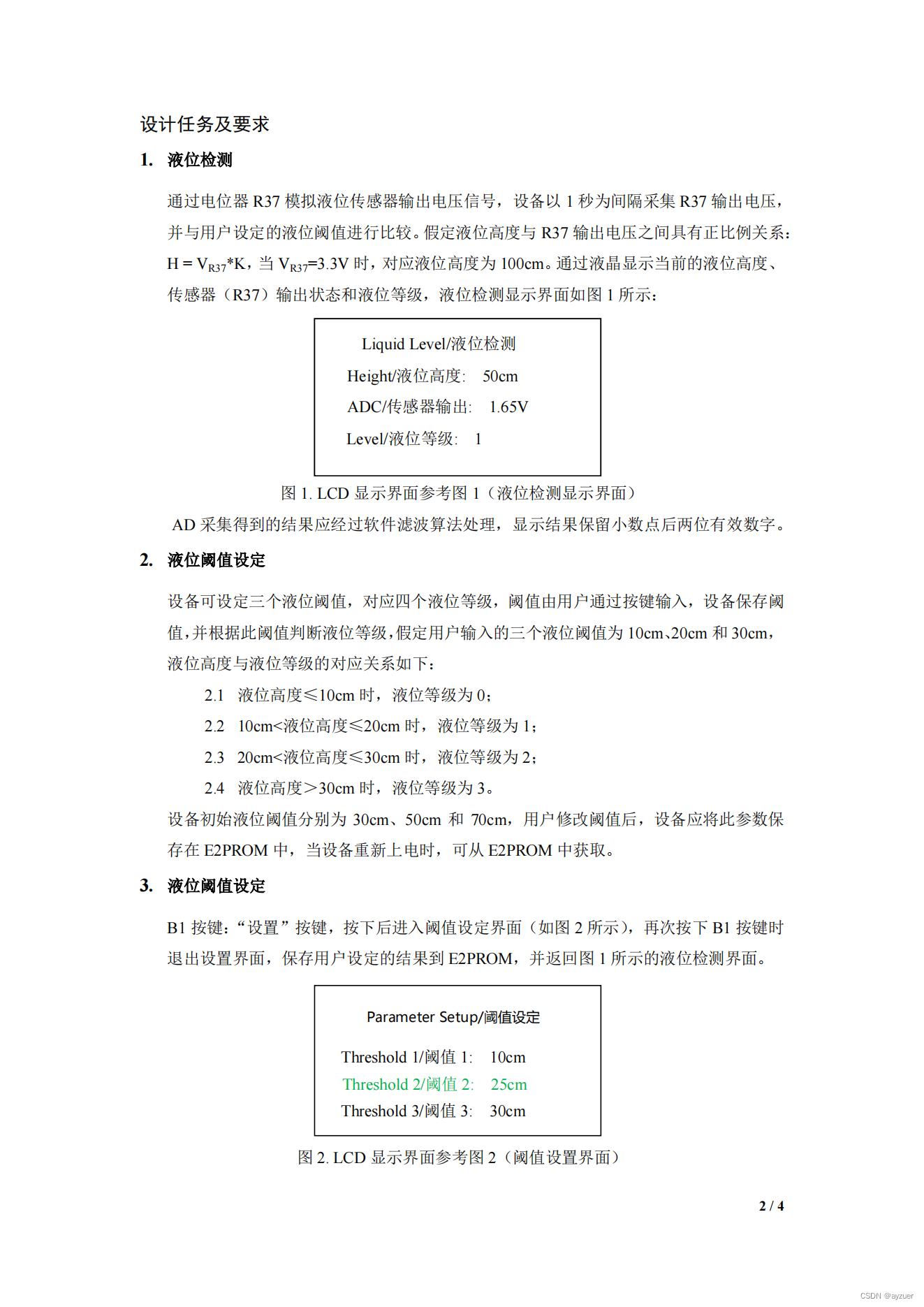

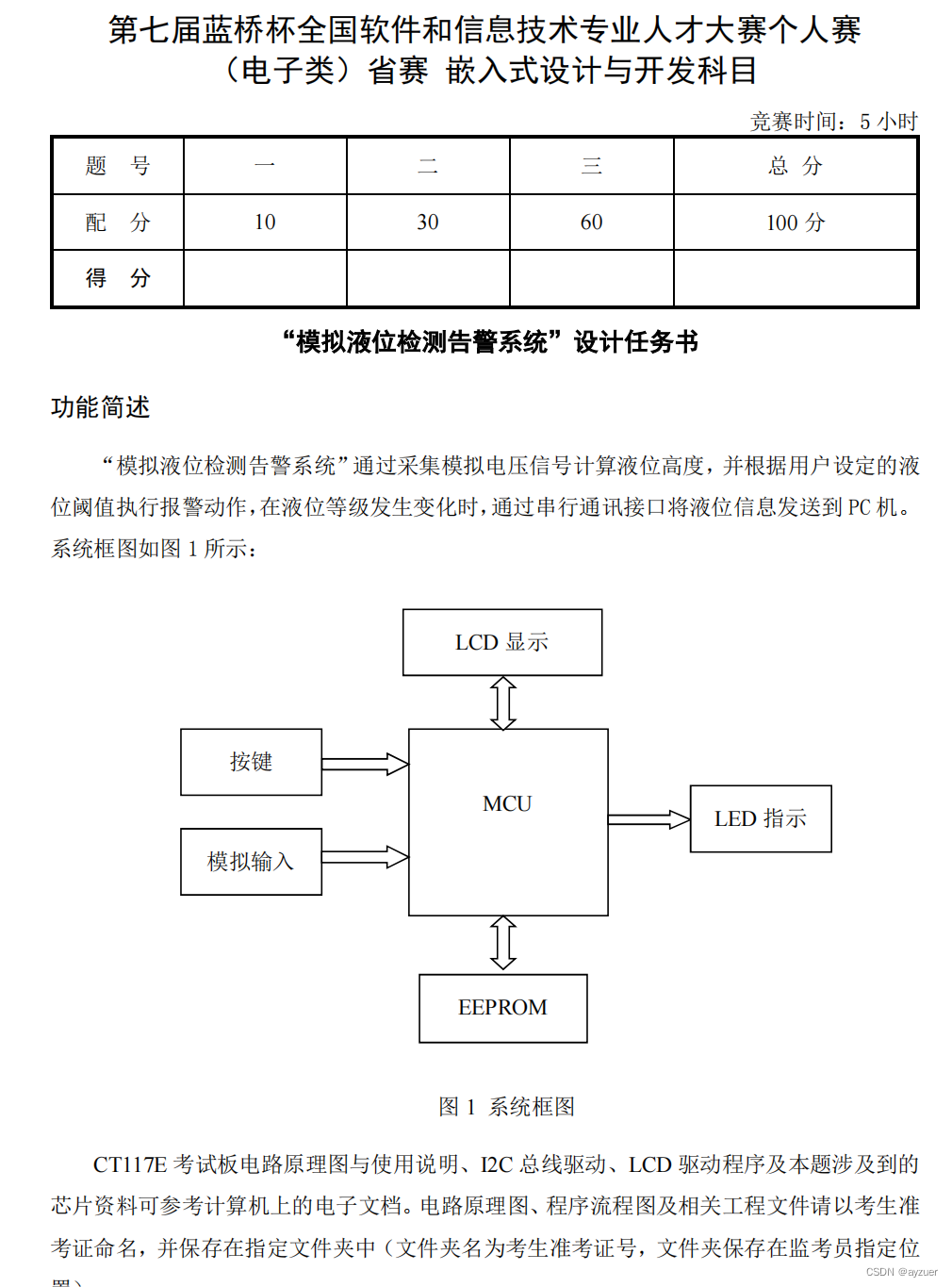

一、题目要求

二、程序设计

（一）思路分析

        先空着，后续有空再写。读者可参考博主博客内其他届文章，大同小异。

（二）程序设计

1、按键
void KEY_Proc(void)
{
	if(key[0].ucJudgeKeyState == 1)
	{
		if(ucState==0)
		{
			ucState = 1;
		}
		else
		{
			//保存
			if((usThre1 < usThre2) && (usThre2 < usThre3))
			{
				putTh[0] = usThre1;
				putTh[1] = usThre2;
				putTh[2] = usThre3;
				MEM_Write(putTh,0,3);
				ucState = 0;
			}
			else
			{
				printf("ERROR\r\n");
			}
		}
		key[0].ucJudgeKeyState = 0;
	}
	if(key[1].ucJudgeKeyState == 1)
	{
		if(ucState==1)
		{
			if(++ucMode==4)
				ucMode = 1;
		}
		key[1].ucJudgeKeyState = 0;
	}
	if(key[2].ucJudgeKeyState == 1)
	{

		if(ucState==1)
		{
			switch(ucMode)
			{
				case 1:
				{
					if(usThre1<95)
						usThre1 += 5;
				}
				break;
				case 2:
				{
					if(usThre2<95)
						usThre2 += 5;
				}
				break;
				case 3:
				{
					if(usThre3<95)
						usThre3 += 5;
				}
				break;
				default:break;
			}
		}
		key[2].ucJudgeKeyState = 0;
	}
	if(key[3].ucJudgeKeyState == 1)
	{
		if(ucState==1)
		{
			switch(ucMode)
			{
				case 1:
				{
					if(usThre1>5)
						usThre1 -= 5;
				}
				break;
				case 2:
				{
					if(usThre2>5)
						usThre2 -= 5;
				}
				break;
				case 3:
				{
					if(usThre3>5)
						usThre3 -= 5;
				}
				break;
				default:break;
			}
		}
		key[3].ucJudgeKeyState = 0;
	}
	Led_Disp(ucLed);
}
2、ADC
void ADC_Proc(void)
{
	if( ucAdc < 1000)
		return;
	ucAdc = 0;

//	if(!ucState && ucSec1 != ucSec)	//1秒执行一次
//	{
//		ucSec1 = ucSec;

		uint16_t adc2 ;
		HAL_ADC_Start(&hadc2);
		adc2 = HAL_ADC_GetValue(&hadc2);
		VR37 = adc2*3.3/4096;

		Height = VR37*100/3.3;
		if(Height<=(usThre1/1.0))
		{
			ucLevel = 0;
		}
		else if((Height>(usThre1/1.0))&&(Height<=(usThre2/1.0)))
		{
			ucLevel =1;
		}
		else if((Height>(usThre2/1.0))&&(Height<=(usThre3/1.0)))
		{
			ucLevel =2;
		}
		else
			ucLevel =3;
//		}
		if(ucLevel != ucLevel1) //等级变化
		{
			if(ucLevel > ucLevel1) //液位升高
				printf("A:H%d+L%d+U\r\n",(int)Height,ucLevel);
			else				   //液位降低
				printf("A:H%d+L%d+D\r\n",(int)Height,ucLevel);

			ucLevel1 = ucLevel; //把当前等级赋给
			ucLD2_Flag = 1;
		}

}
3、EEPROM
   //保存阈值部分在按键处理函数中

    //初始化及掉电不丢失部分
    I2CInit();
	MEM_Read(putTh,0,7);
	HAL_Delay(100);
	//上电后，要修改，就把这些随机值变一下
	if((putTh[4]==0x76)&&(putTh[5]==0x7A)&&(putTh[6]==0x64))//设备不是第一次运行
	{
		usThre1	   =  putTh[0];
		usThre2	   =  putTh[1];
		usThre3    =  putTh[2];
	}
	else//设备第一次运行
	{
		putTh[4]=0x76;
		putTh[5]=0x7A;
		putTh[6]=0x64;//自定义的数据

		putTh[0]=30;
		putTh[1]=50;
		putTh[2]=70;

		MEM_Write(putTh,0,7);
	}
4、LED
void LED_Proc(void)
{
		if(usms==1000)//LD1运行状态指示灯，以1秒为间隔闪烁
		{
			ucLed ^= 1 ;
			usms=0;
		}
		if(ucLD2_Flag)//LD2液位变化等级指示灯，液位等级发生变化时，LD2以0.2秒为间隔闪烁5次
		{

			if(usTwickms==200)
			{
				if(ucNum--)
				{
					ucLed ^= 2;
				}
				else
				{
					ucLD2_Flag = 0;
					ucNum = 10;
				}
				usTwickms = 0;
			}
		}
		if(ucLD3_Flag)//LD3 通信状态指示灯，系统接收到查询指令时，LD3 以 0.2s 为间隔闪烁 5 次
		{
			if(usTwickms==200)
			{
				if(ucNum--)
				{
					ucLed ^= 4;
				}
				else
				{
					ucLD3_Flag = 0;
					ucNum = 10;
				}
				usTwickms = 0;
			}
		}
	Led_Disp(ucLed);
}
5、串口
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if( huart->Instance == USART1 )
	{
		RxBuffer[Rxindex++] = RxDate;
		HAL_UART_Receive_IT(&huart1,&RxDate,1);
	}
}

uint8_t isRxlegal()
{
	unsigned char i;

	if(Rxindex==0)
		return 0;
	if(Rxindex!=1)
		return 2;
	if((RxBuffer[0]=='C')||(RxBuffer[0]=='S'))
		return 1;
	else
		return 2;
}

void UART_Proc(void)
{
	if(ucUar < 100)
		return;
	ucUar = 0;

	if(isRxlegal()==1)
	{
		ucLD3_Flag = 1;
		if(RxBuffer[0]=='C')
			printf("C:H%d+L%d\r\n",(int)Height,ucLevel);
		if(RxBuffer[0]=='S')
			printf("S:TL%d+TM%d+TH%d\r\n",usThre1,usThre2,usThre3);
	}
	//memset(RxBuffer,0,sizeof(RxBuffer));
	Rxindex = 0;
}
6、SYSTIC
void SysTick_Handler(void)
{
  /* USER CODE BEGIN SysTick_IRQn 0 */
    extern uint16_t usTms;
    extern uint8_t ucSec;
    extern uint16_t ucAdc;
    extern uint8_t ucLcd;
	extern uint8_t ucUar;
	extern uint16_t usms;
	extern uint16_t usTwickms;
  /* USER CODE END SysTick_IRQn 0 */
  HAL_IncTick();
  /* USER CODE BEGIN SysTick_IRQn 1 */
	if (++usTms == 1000)
	{
		usTms = 0;
		ucSec++;
	}
	if(usms<1000)
	{
		usms++;
	}
	if(usTwickms<200)
	{
		usTwickms++;
	}
	ucAdc++;
	ucLcd++;
	ucUar++;
  /* USER CODE END SysTick_IRQn 1 */
}
7、LCD
void LCD_Proc(void)
{
	if(ucLcd < 100)
		return;
	ucLcd = 0;

	switch(ucState)
	{
		case 0:
		{
			LCD_DisplayStringLine(Line0,(unsigned char*)"                     ");
			LCD_DisplayStringLine(Line1,(unsigned char*)"     Liquid Level  ");
			LCD_DisplayStringLine(Line2,(unsigned char*)"                     ");
			sprintf(buf1,"   Height:%dcm         ",(int)Height);
			LCD_DisplayStringLine(Line3,(unsigned char*)buf1);
			sprintf(buf1,"   ADC   :%.2fV        ",VR37);
			LCD_DisplayStringLine(Line4,(unsigned char*)buf1);
			sprintf(buf1,"   Level :%d           ",ucLevel);
			LCD_DisplayStringLine(Line5,(unsigned char*)buf1);
		}
		break;
		case 1:
		{
			LCD_DisplayStringLine(Line0,(unsigned char*)"                     ");
			LCD_DisplayStringLine(Line1,(unsigned char*)"    Parameter Setup");
			LCD_DisplayStringLine(Line2,(unsigned char*)"                     ");

			if(ucMode == 1) LCD_SetBackColor(Red);
			sprintf(buf1,"  Threshold1:%dcm   ",usThre1);
			LCD_DisplayStringLine(Line3,(unsigned char*)buf1);
	        LCD_SetBackColor(Blue);

			if(ucMode == 2) LCD_SetBackColor(Red);
			sprintf(buf1,"  Threshold2:%dcm   ",usThre2);
			LCD_DisplayStringLine(Line4,(unsigned char*)buf1);
			LCD_SetBackColor(Blue);

			if(ucMode == 3) LCD_SetBackColor(Red);
			sprintf(buf1,"  Threshold3:%dcm   ",usThre3);
			LCD_DisplayStringLine(Line5,(unsigned char*)buf1);
			LCD_SetBackColor(Blue);
		}
		break;
		default : break;

	 }
			LCD_DisplayStringLine(Line6,(unsigned char*)"                     ");
			LCD_DisplayStringLine(Line7,(unsigned char*)"                     ");
			LCD_DisplayStringLine(Line8,(unsigned char*)"                     ");
			LCD_DisplayStringLine(Line9,(unsigned char*)"                     ");
}
8、整合
uint8_t Rxindex;
uint8_t RxDate;
uint8_t RxBuffer[7];

uint8_t ucLed=0;
uint8_t ucState=0;
char buf1[30];

uint8_t ucMode=0;

float VR37;

float Height;
uint8_t ucLevel;//新的 等级变化
uint8_t ucLevel1;//旧的
uint8_t ucLD2_Flag;
uint8_t ucLD3_Flag;

uint16_t usThre1 = 30;
uint16_t usThre2 = 50;
uint16_t usThre3 = 70;

uint8_t putTh[8];

uint8_t ucSec1;
uint16_t usTms;
uint8_t ucSec;
uint16_t ucAdc;
uint8_t ucLcd;
uint8_t ucUar;
uint16_t usms;//LD1
uint16_t usTwickms;//LD2
uint8_t ucNum=10;

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_ADC2_Init();
  MX_TIM4_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */
	HAL_TIM_Base_Start_IT(&htim4);
	HAL_UART_Receive_IT(&huart1,&RxDate,1);
    LCD_Init();
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */

    LCD_Clear(Blue);
    LCD_SetBackColor(Blue);
    LCD_SetTextColor(White);

	I2CInit();
	MEM_Read(putTh,0,7);
	HAL_Delay(100);
	//上电后，要修改，就把这些随机值变一下
	if((putTh[4]==0x76)&&(putTh[5]==0x7A)&&(putTh[6]==0x64))//设备不是第一次运行
	{
		usThre1	   =  putTh[0];
		usThre2	   =  putTh[1];
		usThre3    =  putTh[2];
	}
	else//设备第一次运行
	{
		putTh[4]=0x76;
		putTh[5]=0x7A;
		putTh[6]=0x64;//自定义的数据

		putTh[0]=30;
		putTh[1]=50;
		putTh[2]=70;

		MEM_Write(putTh,0,7);
	}
    while (1)
    {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		ADC_Proc();
	   KEY_Proc();
	   LCD_Proc();
	   LED_Proc();
	   UART_Proc();
    }
  /* USER CODE END 3 */
}

三、效果展示

后续有空再上传。
