本文详析第十三届蓝桥杯嵌入式设计省赛（第二场）程序设计试题，涵盖按键、LED、Systick、TIM、串口、EEPROM及LCD等模块，提供思路分析与程序设计，适合备赛参考。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

摘要：本文为作者对第十三届蓝桥杯嵌入式设计与开发项目省赛（第二场）——程序设计试题的解析。本文包括“题目要求”、“程序设计”、“效果展示”3个部分。供复盘使用。若发现错误之处，请不吝赐教。

链接：蓝桥杯嵌入式方向备赛记录（STM32G431）为作者备赛蓝桥杯嵌入式过程中，整理的学习总结。包括各模块使用要点、各模块程序等，基本搭建好工程框架，给出了各模块处理程序。

写在前面：本道题在EEPROM上稍有难度，其他部分在内容和难度上和第一场差不多。

目录

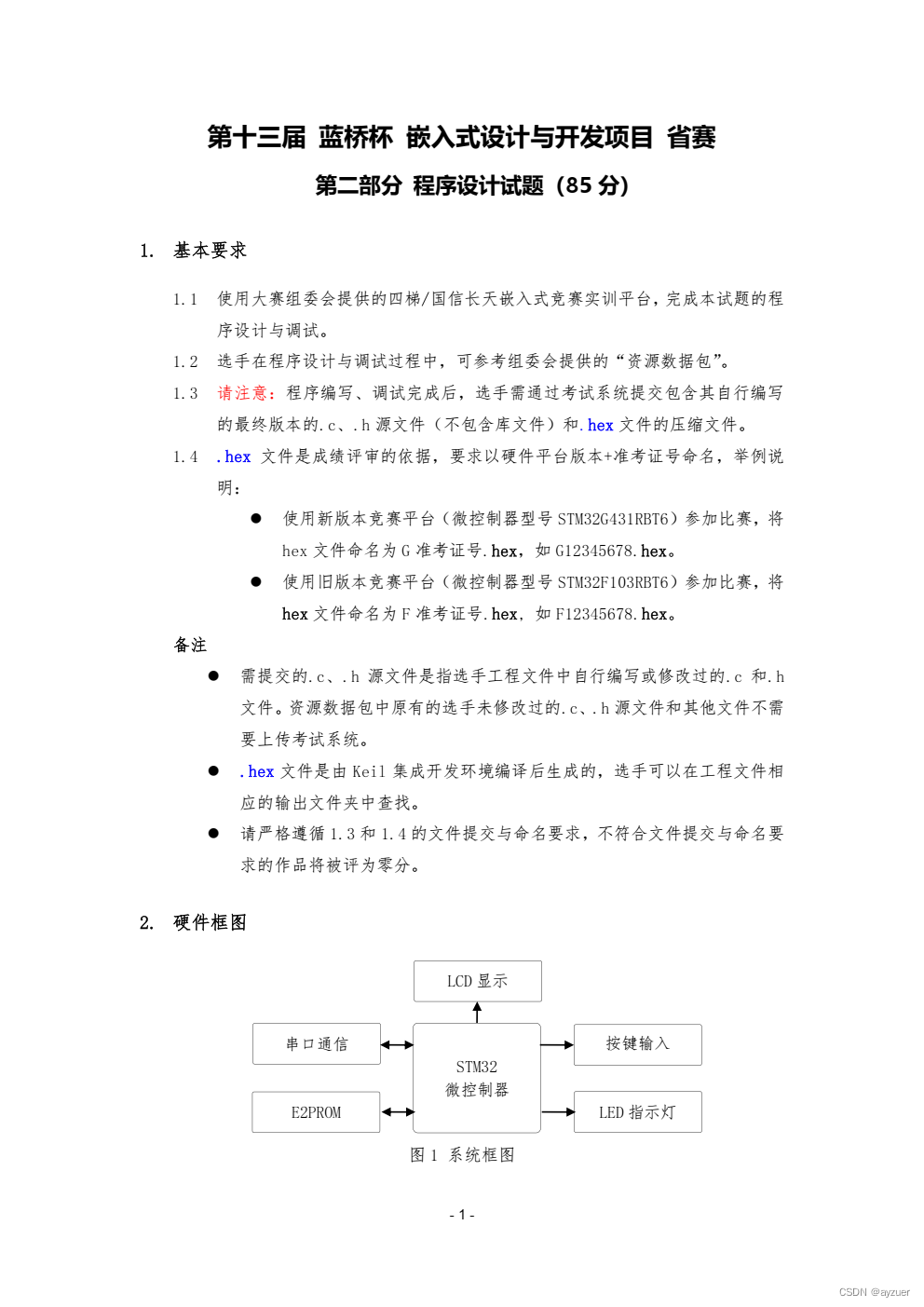

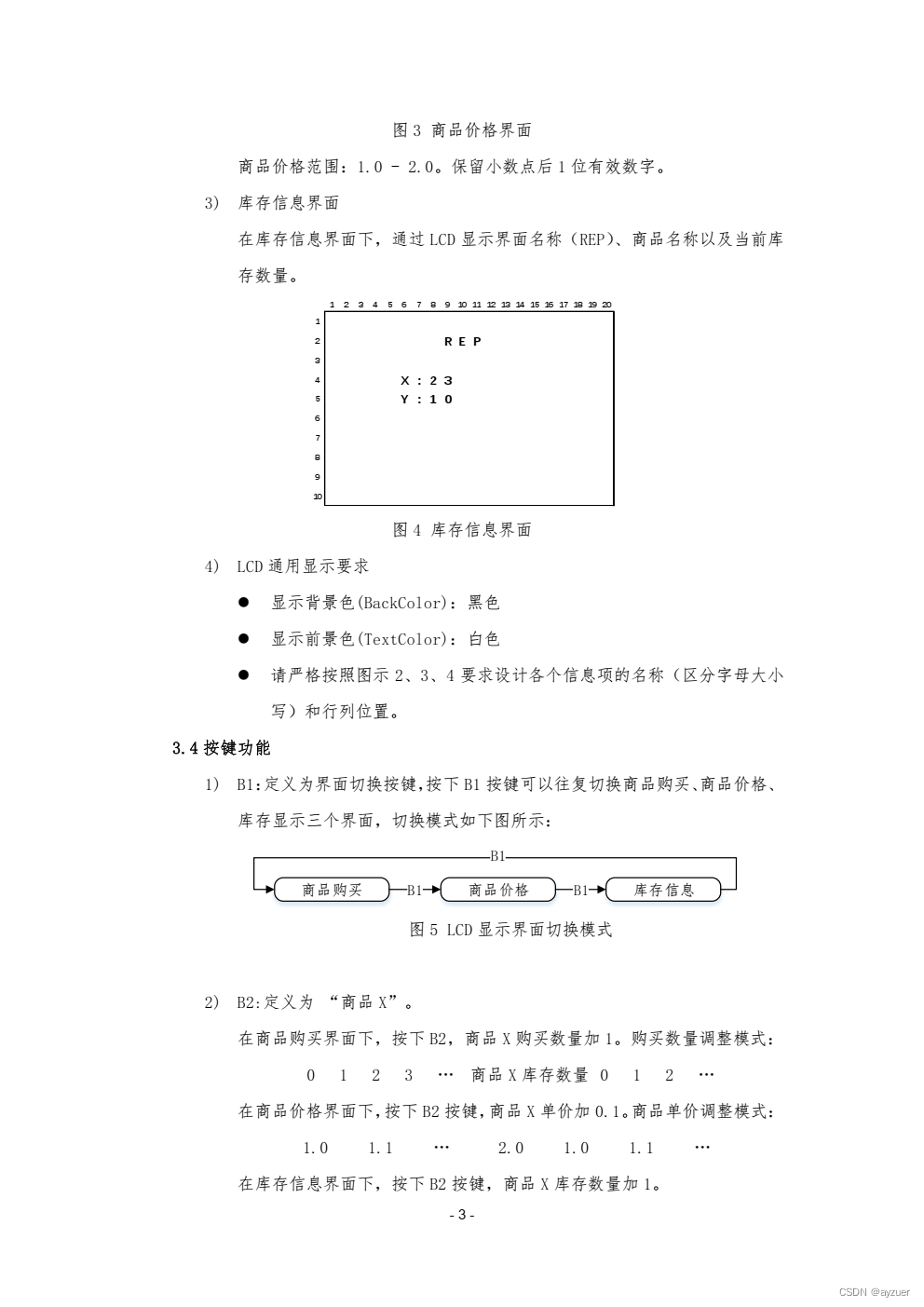

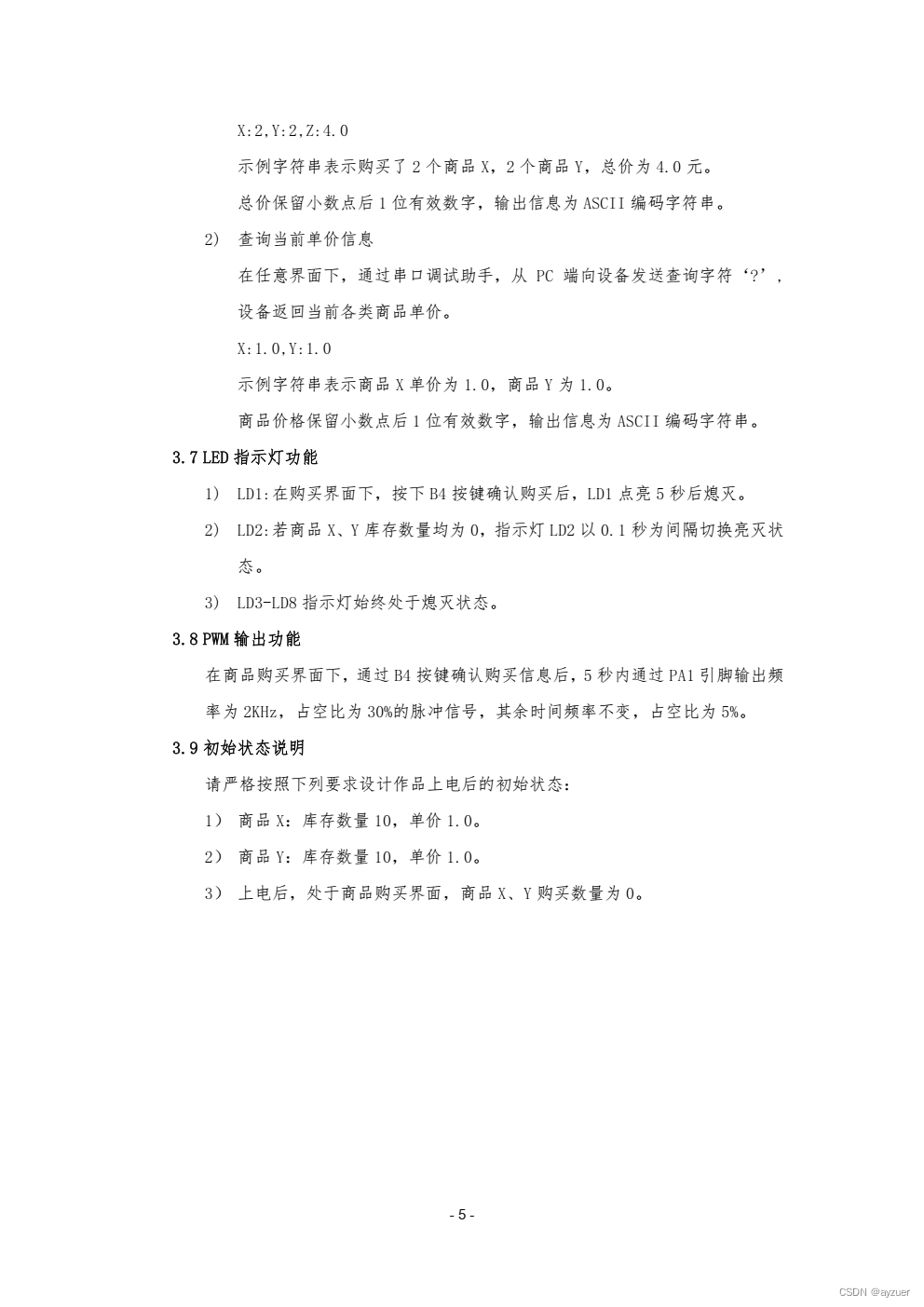

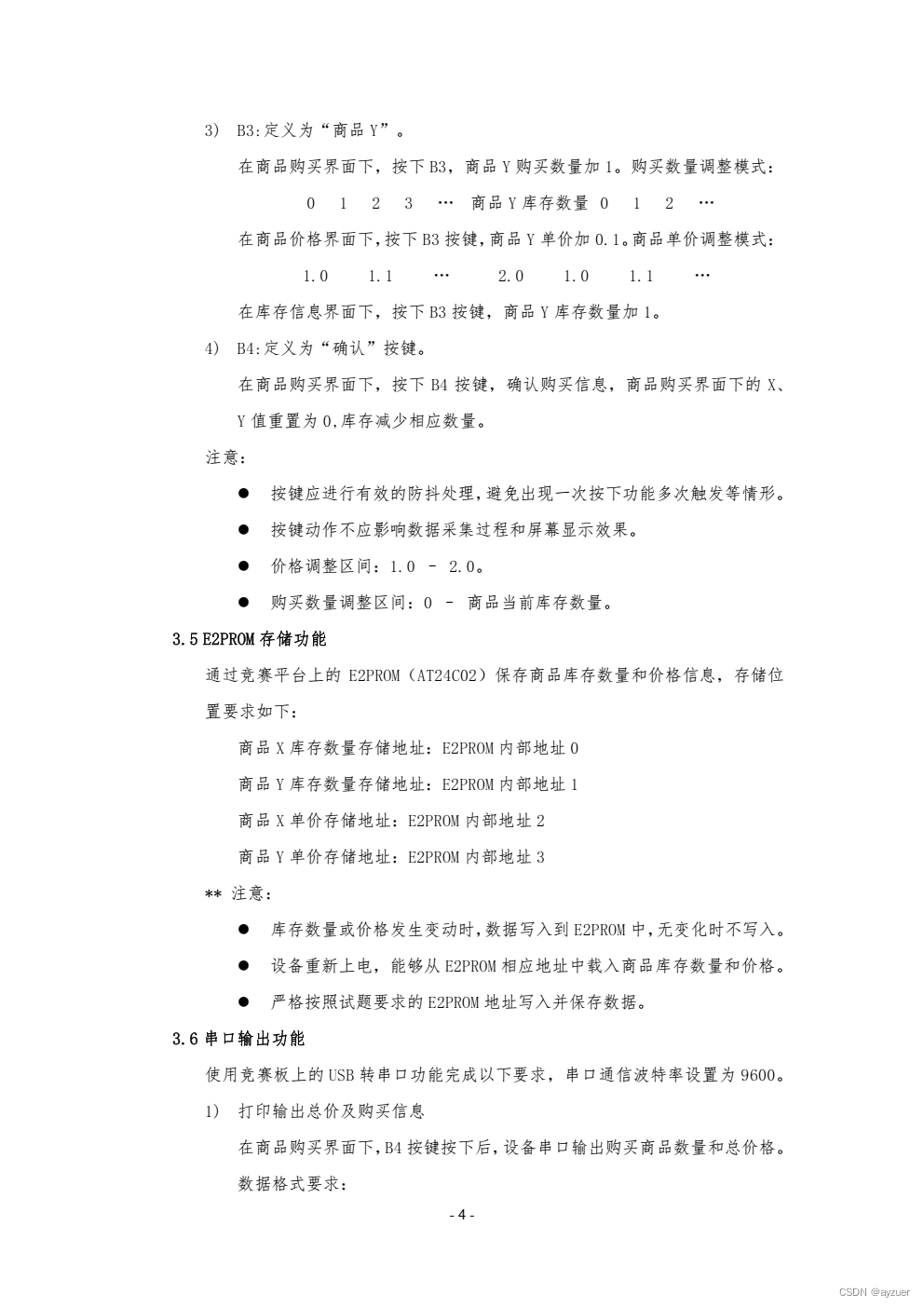

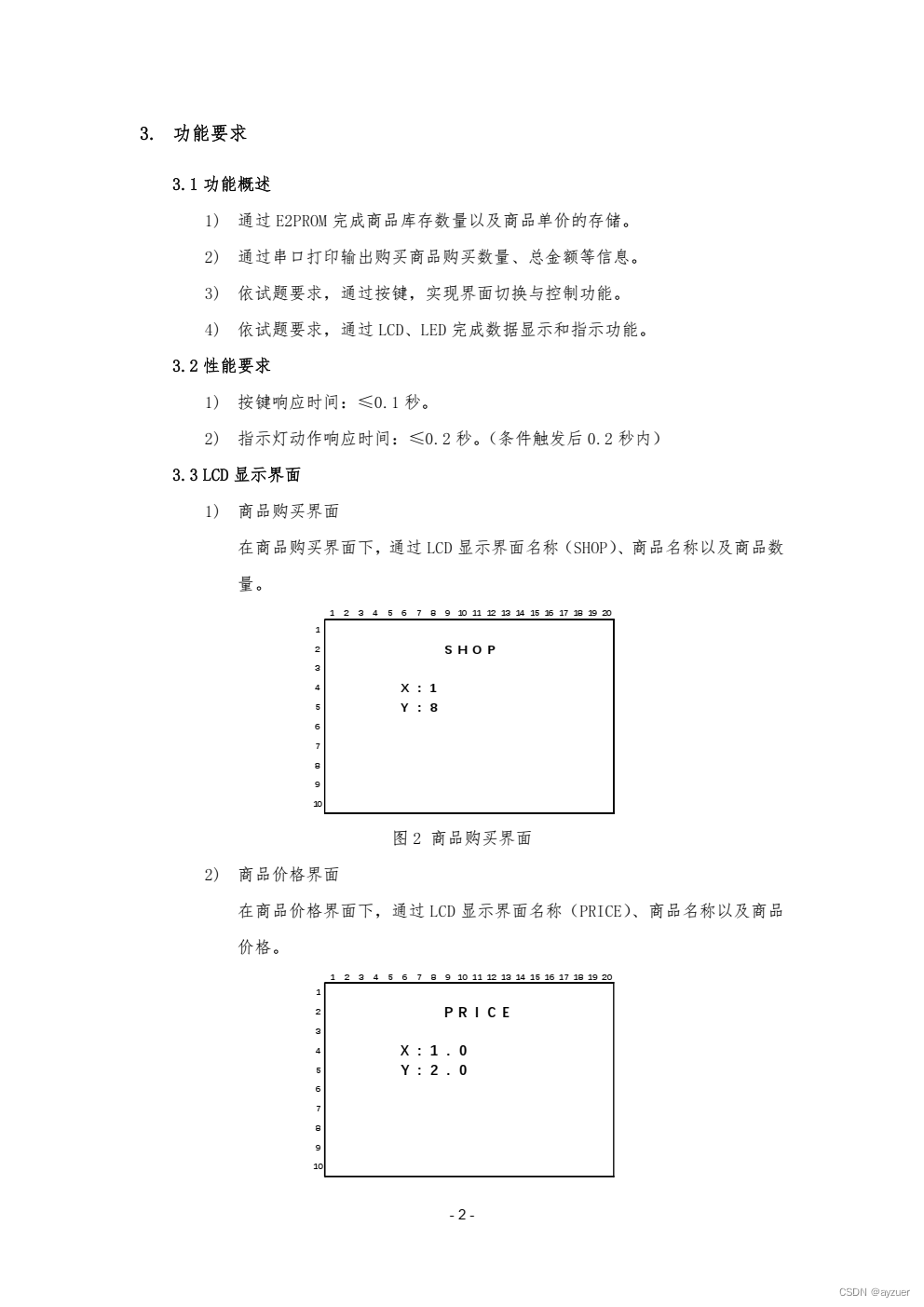

一、题目要求

二、程序设计

（一）思路分析

前期已准备好模块程序、搭建好工程框架，下面结合本道题，实际分析工程思路：

1、涉及考点

按键、LED、EEPROM、定时器、串口、LCD等。

2、几条主线

（1）按键：要完成按键检测+功能处理。“按键检测”使用模块程序（非阻塞+移位消抖）即可。下面分析具体功能：B1：界面切换按键，程序上改变界面状态标志位即可；B2、B3：分别对应商品X、Y，在不同界面下按下按键，改变对应商品的购买数量、单价、库存，通过运算符对变量处理即可；B4：确认按键，处理好变量关系即可。

（2）LED：

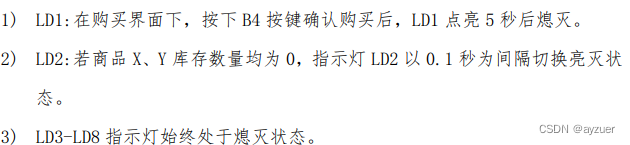

LED指示灯要求

主要是LD1亮5秒，LD2以0.1秒为间隔闪：LD1点亮5秒后熄灭，可以通过Systic秒计数实现；LD2以0.1秒为间隔闪烁，可以通过设置LED处理函数刷新时间为0.1秒来实现（在LED处理函数中，if语句，库存量均为0时，翻转对应引脚。该函数0.1秒刷新一次，即可实现LD2以0.1秒为间隔闪烁）。

（3）定时器：一个脚，两个状态，输出“1路相同频率、不同占空比”的PWM。

PWM要求

本题，修改占空比（改变CCR值）即可。设置参数如下表所示：

波形 PSC ARR CCR

2KHz 5% 400 100 5

2KHz 30% 400 100 5

（4）串口：通过串口查询单价，显示价格。STM32接收：中断、1位数据，发送：串口重定向printf。

（5）LCD：很常规，不再赘述。

（6）EEPROM：</
