【蓝桥杯嵌入式·模拟解析】第十五届蓝桥杯嵌入式设计与开发项目模拟赛（第三期）——程序设计试题

摘要：本文为作者对第十五届蓝桥杯嵌入式设计与开发项目模拟赛（第三期）——程序设计试题的解析。本文包括“题目要求”、“程序设计”、“效果展示”3个部分。供复盘使用。若发现错误之处，请不吝赐教。

链接：蓝桥杯嵌入式方向备赛记录（STM32G431）为作者备赛蓝桥杯嵌入式过程中，整理的学习总结。包括各模块使用要点、各模块程序等，基本搭建好工程框架，给出了各模块处理程序。

 写在前面：本道题很常规，没有难度。只有一处存在疑问/歧义。

目录

一、题目要求

二、程序设计

（一）思路分析

1、涉及考点

2、几条主线

3、注意点

（二）程序设计

1、按键

2、ADC

3、LED

4、串口

5、SYSTIC

6、LCD

7、整合

三、效果展示

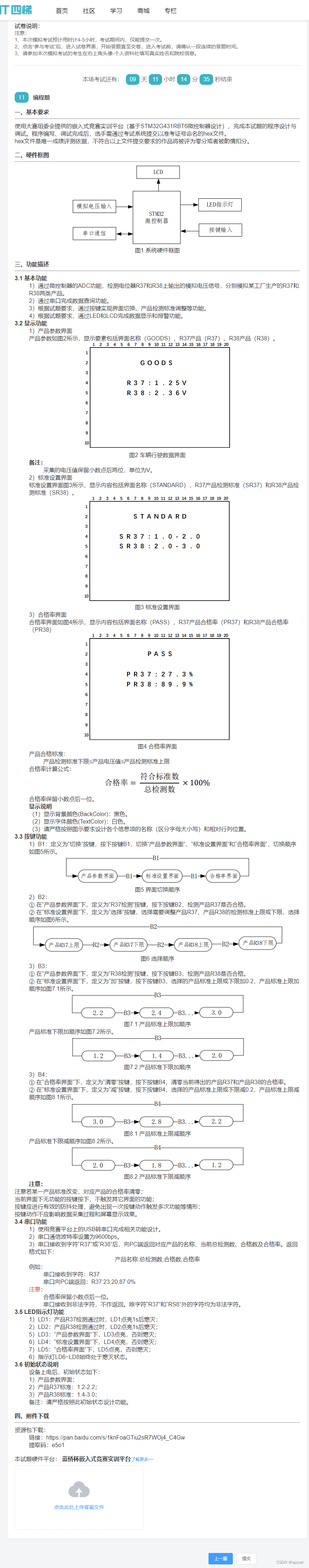

一、题目要求

二、程序设计

（一）思路分析

前期已准备好模块程序、搭建好工程框架，下面结合本道题，实际分析工程思路：

1、涉及考点

      按键、ADC、LED、串口、LCD。

2、几条主线

（1）按键：要完成按键检测+功能处理。“按键检测”使用模块程序（非阻塞+移位消抖）即可。下面分析具体功能：B1：界面切换按键，程序上改变界面状态标志位即可；B2、B3、B4：不同界面下执行对应功能，通过运算符对变量处理，处理好变量关系即可。

（2）ADC：采集：R37电压，注意校准即可。处理：注意C语言相关问题。

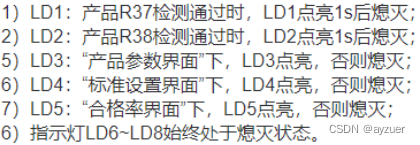

（3）LED：

        常规操作：判断标志位、位带操作。主要是点亮1秒后熄灭：systic里进行秒计数；ADC处理函数内，当检测通过（合格时），将秒计数清0；在LED处理函数内，判断检测通过标志位且秒计数<2，即点亮，否则熄灭。这样就实现了：检测通过且在1秒内，灯亮。1秒后，灯不亮。

（4）串口：接收到固定数据后，返回信息。使用串口模块程序即可。4个函数：中断回调函数、判断合法性函数、串口处理函数、串口重定向。注意：9600，速度慢，单片机程序执行很快，可以将串口处理函数减速：

if(ucUar < 100)	//加上去后，没有出现发送R37/8不回复的情况了
		return;
	ucUar = 0;

（5）LCD：常规。

3、注意点

（1）合理设置变量，减小复杂度，大大缩减工作量。float 、uint8_t类型变量。如2.2在加减，可以加减22(以整型运算)，在显示处/10.0（转化为浮点型）。

（2）巧妙/多设置状态标志位，使复杂问题清晰化。

（3）文章开头提到的疑问/歧义？：

        疑问：合格率清零，那么对应的总检测数、符合标准数，要不要清0？
        假设：总数：2  合格数  1   合格率50%   改变产品标准，清零合格率，若再检测一个，合格。则有两种处理：（1）总数为1，合格数为1，合格率100%；（2）总数为3，合格数为2，合格率66.7%。

        哪种思路正确呢？本程序采用思路（2）处理。最终测评为满分。
