基于DMA的串口通信

---

一、DMA基本介绍

DMA的基本定义
DMA，全称Direct Memory Access，即直接存储器访问。

DMA传输将数据从一个地址空间复制到另一个地址空间，提供在外设和存储器之间或者存储器和存储器之间的高速数据传输。当CPU初始化这个传输动作，传输动作本身是由DMA控制器来实现和完成的。DMA传输方式无需CPU直接控制传输，也没有中断处理方式那样保留现场和恢复现场过程，通过硬件为RAM和IO设备开辟一条直接传输数据的通道，使得CPU的效率大大提高。

DMA的主要特征
·每个通道都直接连接专用的硬件DMA请求，每个通道都同样支持软件触发，这些功能通过软件来配置。

·在同一个DMA模块上，多个请求间的优先权可以通过软件编程设置（共有四级：很高、高、中等和低），优先权设置相等时由硬件决定（请求0优先于请求1，依此类推）。

·独立数据源和目标数据区的传输宽度（字节、半字、全字），模拟打包和拆包的过程。源和目标地址必须按数据传输宽度对齐。

·支持循环的缓冲器管理。

·每个通道都有3个事件标志（DMA半传输、DMA传输完成和DMA传输出错），这3个事件标志逻辑或成为一个单独的中断请求。

·存储器和存储器间的传输、外设和存储器、存储器和外设之间的传输。

·闪存、SRAM、外设的SRAM、APB1、APB2和AHB外设均可作为访问的源和目标。

二、实现过程

１、创建工程

1）CubeMX创建工程

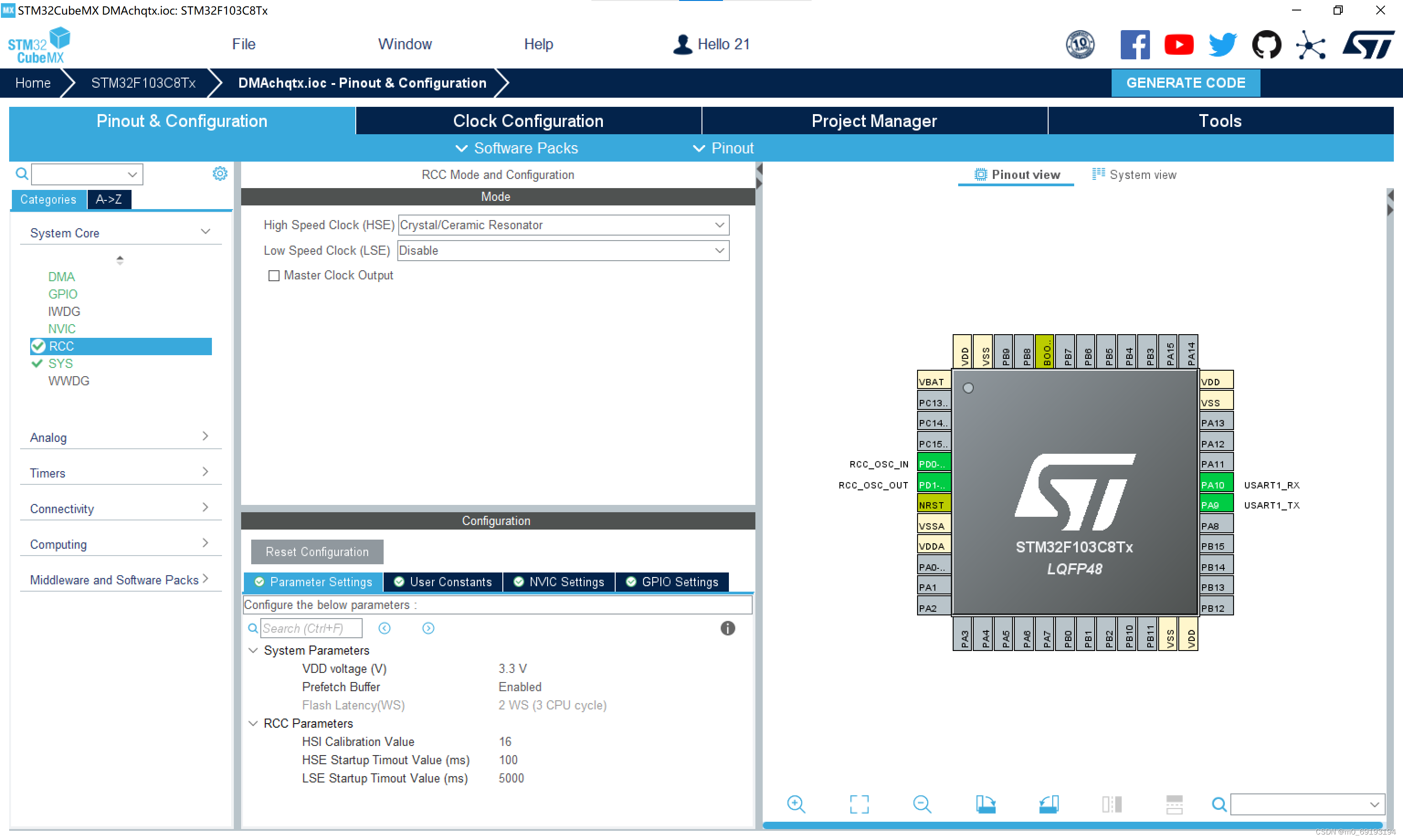

１.RCC配置

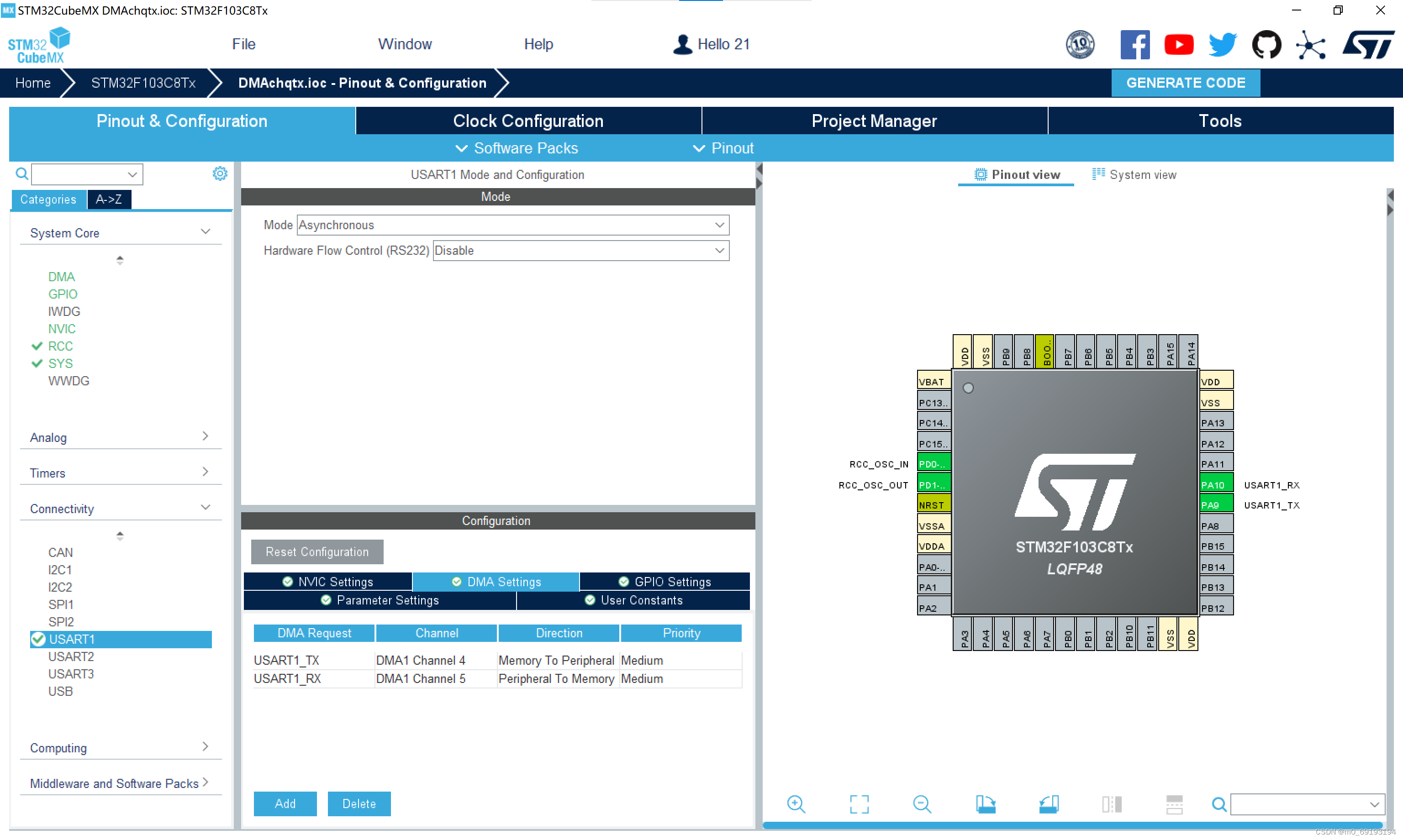

２.USART１配置

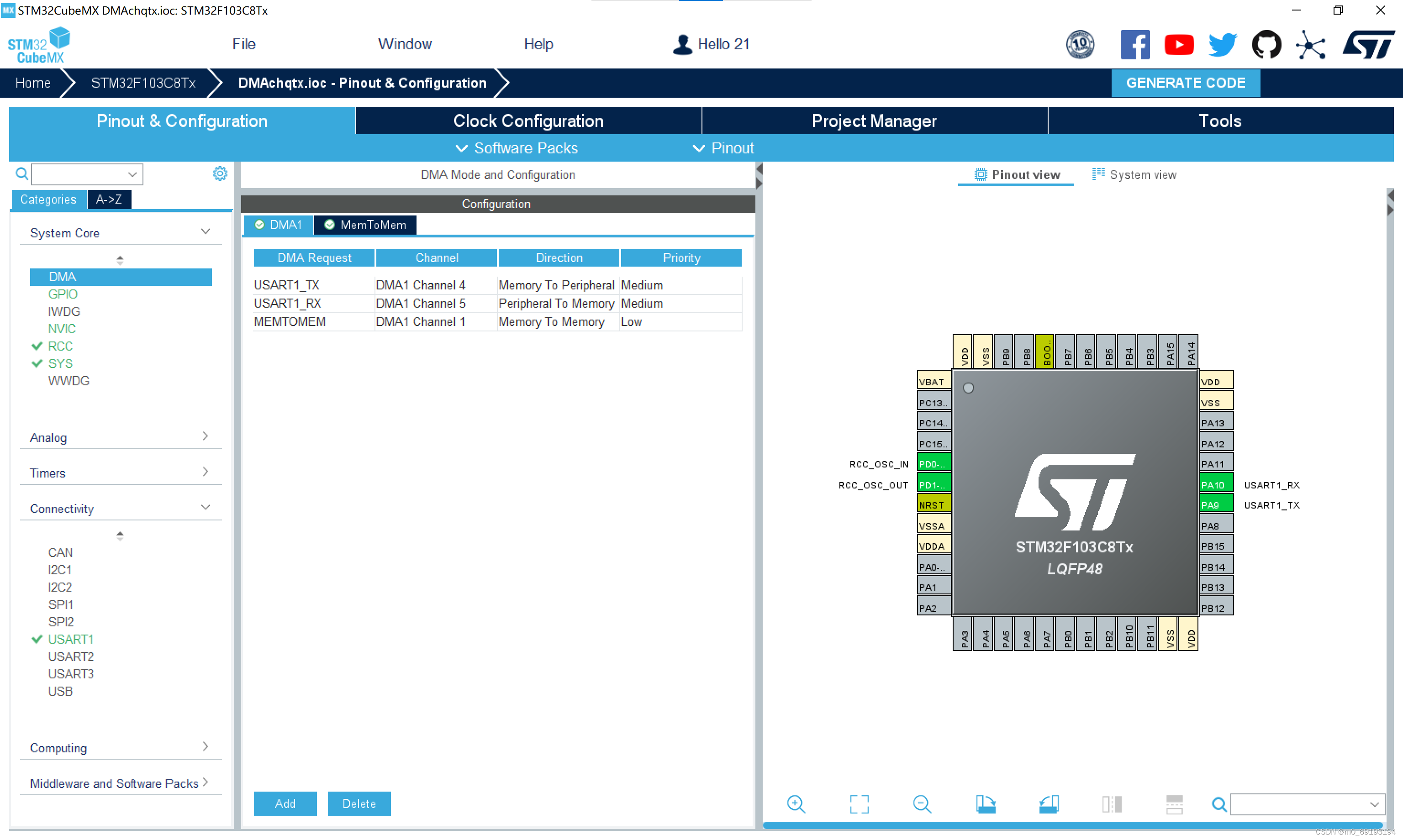

３.DMA配置

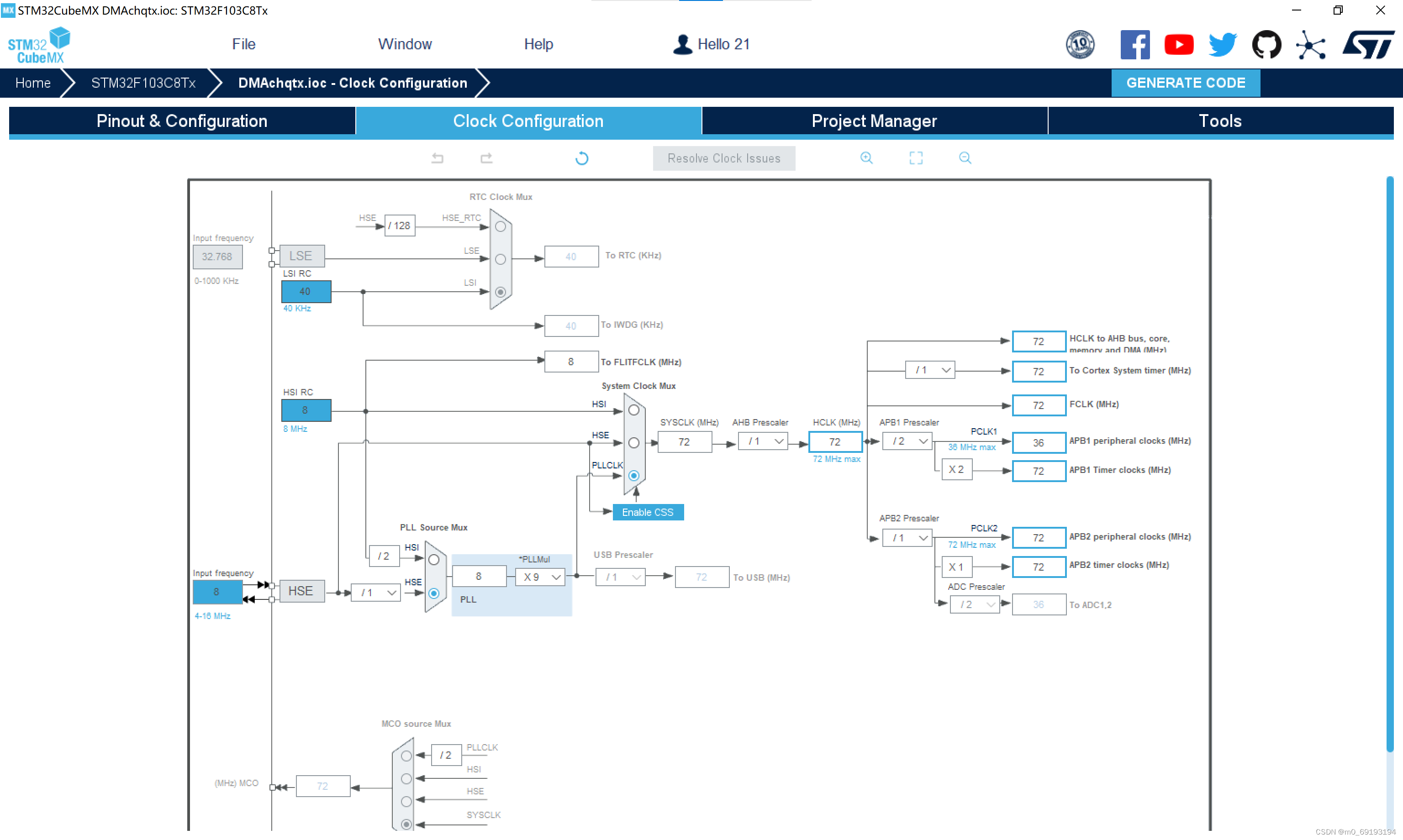

4.时钟配置

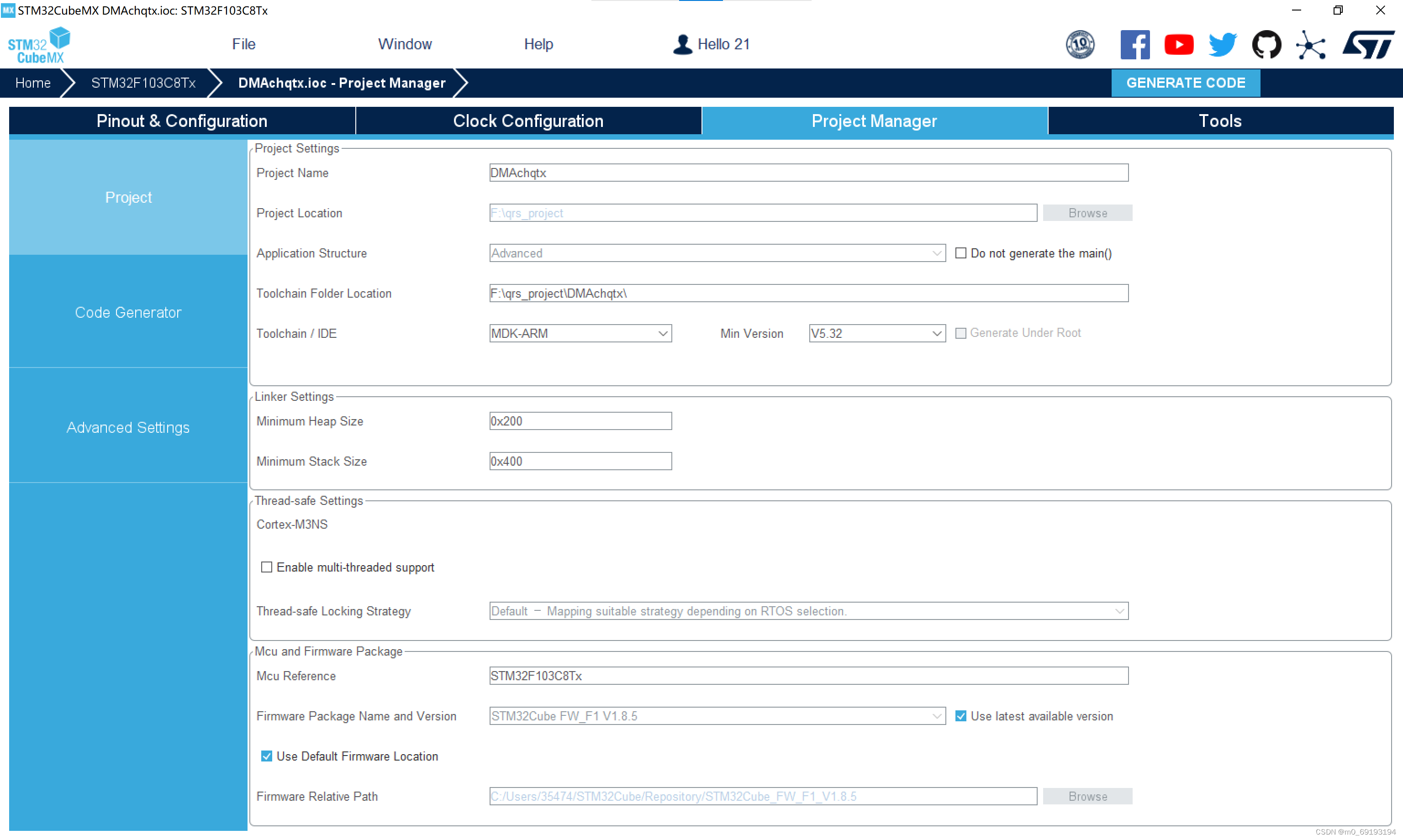

5.

2）Keil编写代码

1.持续发送

  while (1)
  {
    if(flag==1)
	  {
	    HAL_UART_Transmit_DMA(&huart1,"hello windows!\n",16);
	    HAL_Delay(1000);
	  }
  }

2.判断

int isCorrect(uint8_t* x,uint8_t* y, size_t yStrLen){

	for (size_t i = 0; i < yStrLen; i++) {
		if (x[i] != y[i]) {
			return 0;
		}
	}

	return 1;
}

3.处理

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{

	if(isCorrect(data, start, 5)==1)
	{
		flag=1;
	    HAL_UART_Transmit_DMA(&huart1,tip1,10);

	}

	else if(isCorrect(data, stop, 4)==1)
	{
		flag=0;
		HAL_UART_Transmit_DMA(&huart1,tip2,9);

	}

	HAL_UART_Receive_DMA(huart,data,6);

}

２、烧录运行

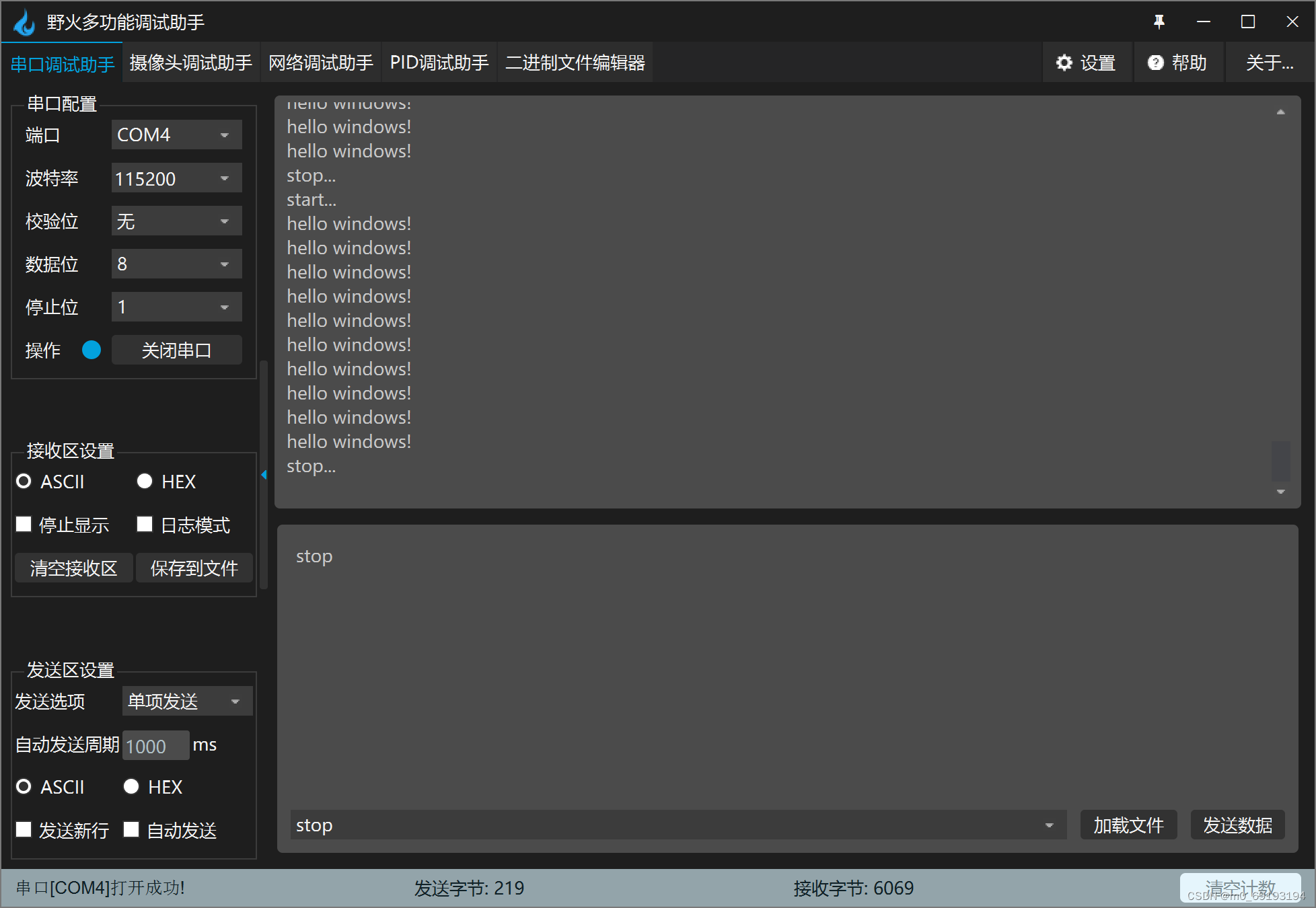

结果如图

总结

基本完成了实验要求，但是还有很多问题。
比如，在start或stop控制时，需要多次发送才能生效。
