ospf 路由汇总以及验证

实验名称：OSPF 路由汇总及验证

技术知识背景：

区域划分：

为了支持大规模网络 做了区域划分

普通区域（骨干、标准）

特殊区域（末梢、完全末梢、非纯末梢、完全非纯末梢）

特殊区域需要手动配置

骨干区域只有一个Area0

骨干区域都必须和骨干区域相连

其他区域不能相连，即使相连也不会交换链路状态。（借助与主干区域相连的区域）

路由器角色：

ABR 区域边界路由 （区域间的路由，一个路由器有个区域）

ASBR （ospf 网络边界路由）自治系统边界路由

OSPF路由汇总:

OSPF 汇总需要配置在明细路由所在的方向或位置，自己汇总好后告诉别的设备

OSPF 区域内不需要进行汇总（区域内的链路状态路由状态的路由协议，区域内的路由状态应该呈现，不被应隐藏）

OSPF 认证:

防止有害路由接入，接口的优先级高于区域。

接口认证：作用与两个路由器之间

区域认证：作用与区域内的所有路由器

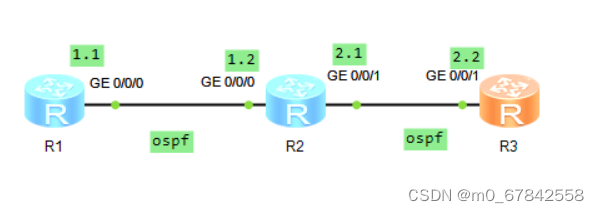

拓扑图：

需求描述：配置ospf动态路由、ospf路由汇总，ospf区域0配置端口认证，全网互通，

实验步骤：

每个路由器进入对应端口配置端口IP （实例如下）

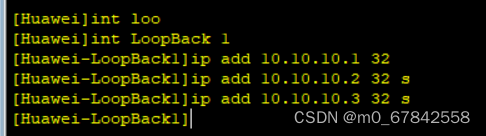

R1 配置环回接口

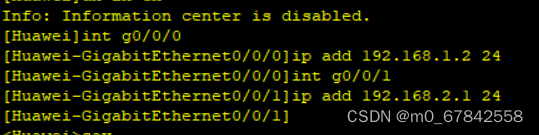

R2

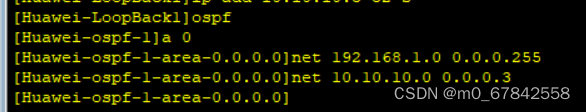

配置ospf

ospf

area 0  （创建区域0）

network 192.168.1.0 0.0.0.255

network  10.10.10.0  0.0.0.3

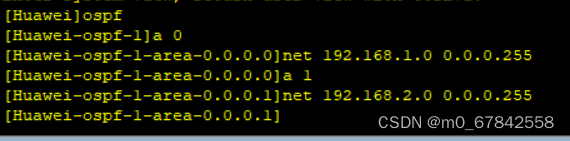

R2配置

在不同区域内的网段地址宣告到不同的区域中（区域0.宣告1.0网段  区域2，宣告2.0）

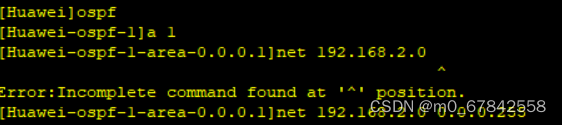

R3配置

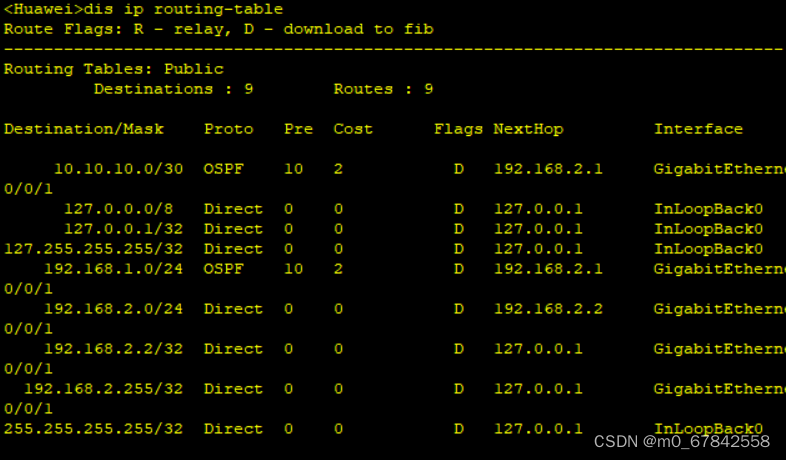

查看R3路由

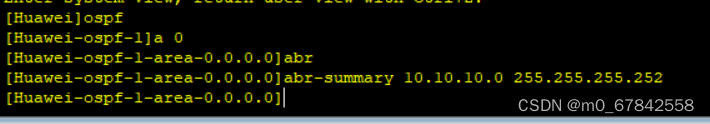

在R2 上面配置路由汇总 （区域汇总）

在R3上查看结果

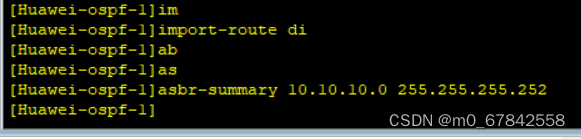

配置 ASBR 汇总

环回接口 边界路由器 配置汇总

R1 配置

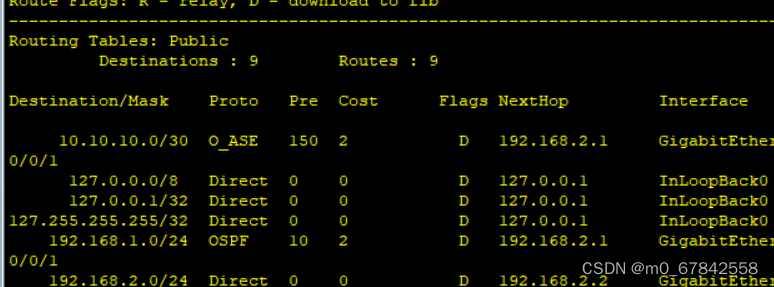

R3 查看路由表验证

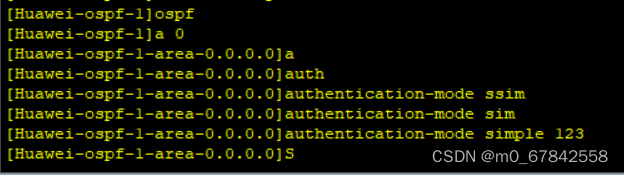

配置端口验证

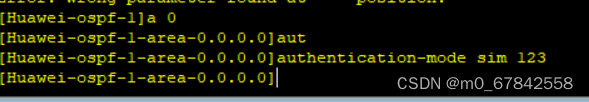

R1配置

区域内所有设备都需要设置
