eNSP防火墙安全策略用户认证综合实验

Hhmy

已于 2024-07-13 20:25:07 修改

阅读量1.6k

点赞数 28

分类专栏：防御文章标签：网络网络协议服务器安全网络安全

于 2024-07-10 21:31:44 首次发布

本文链接：https://blog.youkuaiyun.com/m0_67441173/article/details/140298116

版权

防御专栏收录该内容

7 篇文章

订阅专栏

4、生产区不允许访问互联网，办公区和游客区允许访问互联网

编辑 5、办公区设备10.0.2.10不允许访问DMZ区的FTP服务器和HTTP服务器，仅能ping通10.0.3.10

6、办公区分为市场部和研发部，研发部ip地址固定，访问DMZ区使用匿名认证，市场部需要用户绑定ip地址，访问DMZ区使用免认证。游客区人员不固定，不允许访问DMZ区和生产区，统一使用Guest用户登录，密码Admin@123,游客仅有访问公司门户网站和上网权限，门户网站地10.0.3.10

6.1创建办公区部门

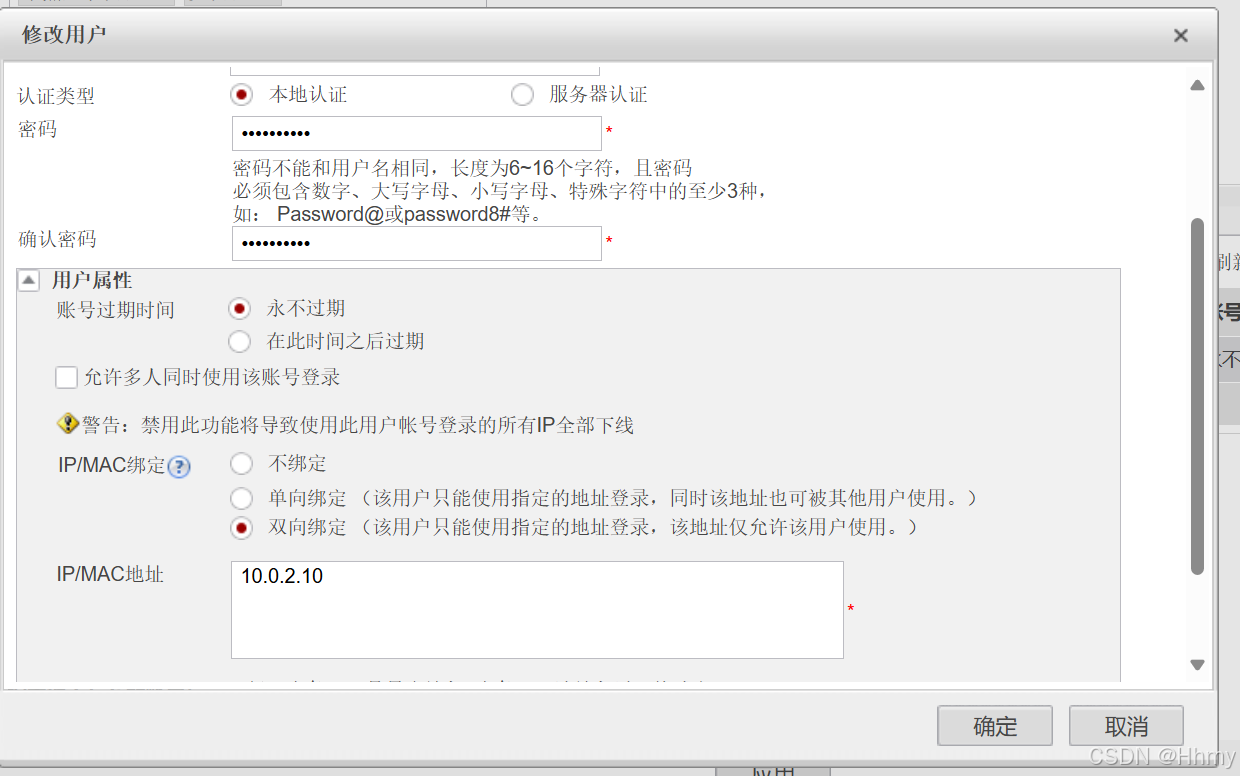

6.2研发部门的IP地址固定就是双向绑定

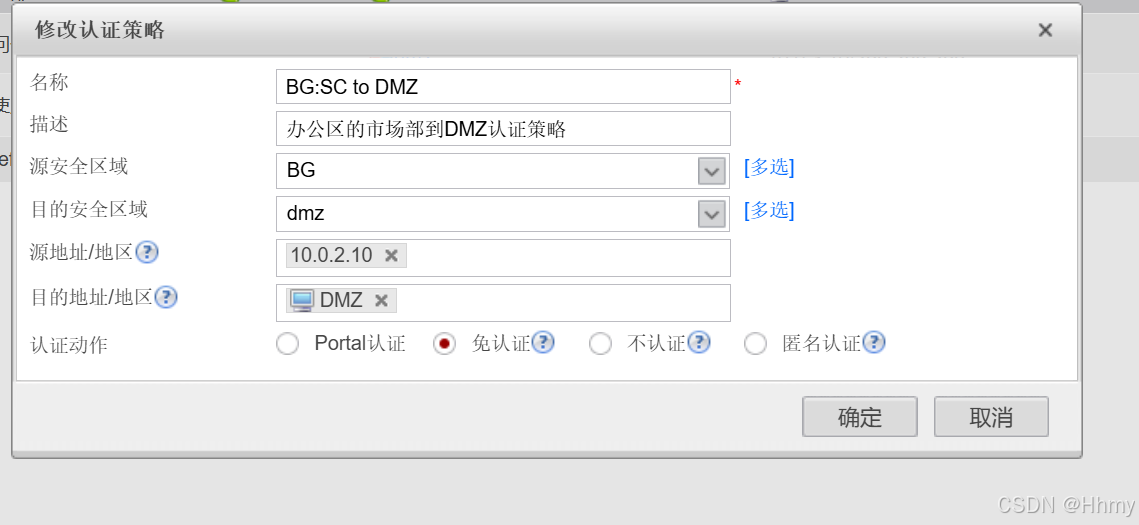

6.3市场部的用户只需要绑定一个相应的IP，即使单向绑定

6.44游客区

6.4.1人员不固定，不绑定IP地址

6.3.2创建Guest用户，游客统一使用此账号进行登录互联网和DMZ区域

6.3.3游客区仅能访问互联网和公司网站10.0.3.10，其他都不能访问

6.4测试游客可以访问公司网站10.0.3.10，不能访问生产区

6.5测试游客区Guest用户可以访问生产区和DMZ区

7、生产区访问DMZ区时，需要进行protal认证，建立生产区用户组织架构，至少包含三个部门，每个部门三个用户，用户统一密码openlab123，首次登录需要修改密码，用户过期时间设定为10天，用户不允许多人使用

7.1设置到DMZ的认证策略，认证方式是Portal

7.2建立用户架构，三个部门是研发部、销售部、宣传部，每个部门有三个用户

8、创建一个自定义管理员，要求不能拥有系统管理的功能

一、实验拓扑图

二、实验要求

实验要求：
1、DMZ区内的服务器，生产区仅能在办公时间内（9：00-18:00)可以访问，办公区的设备全天可以访问
2、生产区不允许访问互联网，办公区和游客区允许访问互联网
3、办公区设备10.0.2.10不允许访问DMZ区的FTP服务器和HTTP服务器，仅能ping通10.0.3.10
4、办公区分为市场部和研发部，研发部ip地址固定，访问DMZ区使用匿名认证，市场部需要用户绑定ip地址，访问DMZ区使用免认证。
游客区人员不固定，不允许访问DMZ区和生产区，统一使用Guest用户登录，密码Admin@123,游客仅有访问公司门户网站和上网权限，门户网站地址10.0.3.10
5、生产区访问DMZ区时，需要进行protal认证，建立生产区用户组织架构，至少包含三个部门，每个部门三个用户，用户统一密码openlab123，首次登录需要修改密码，用户过期时间设定为10天，用户不允许多人使用
6、创建一个自定义管理员，要求不能拥有系统管理的功能

三、实验步骤

1、更改防火墙相关配置

[USG6000V1-GigabitEthernet0/0/0]ip address 192.168.110.5 24
[USG6000V1-GigabitEthernet0/0/0]service-manage all permit//暂时允许通过所有协议

2、交换机相关配置

//创建vlan 10 20
[Huawei]vlan batch 10 20
[Huawei]int g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 10
[Huawei-GigabitEthernet0/0/3]port link-type access
[Huawei-GigabitEthernet0/0/3]port default vlan 10
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20 //与防火墙直连的接口设置为trunk干道

3、DMZ区内的服务器，生产区仅能在办公时间内（9：00-18:00)可以访问，办公区的设备全天可以访问

接口IP相应配置

安全策略配置

生产区到DMZ区域

办公区到DMZ区域

测试生产区和办公区的PC和Client是否能成功访问DMZ区域的服务器

4、生产区不允许访问互联网，办公区和游客区允许访问互联网

生产区不允许访问互联网的安全策略：互联网即使ISP的区域和分公司区，将他们都划进untrust区域

办公区和游客区允许访问互联网就将其允许即可

5、办公区设备10.0.2.10不允许访问DMZ区的FTP服务器和HTTP服务器，仅能ping通10.0.3.10

10.0.2.10不能访问DMZ的两个服务器，即将10.0.2.10作为源地址，两个服务器的地址作为目标地址，然后将其HTTP和FTP相关协议拒绝即可，

但10.0.2.10仅能ping通10.0.3.10，即做一条策略将到目标地址的ping协议放过即可

注意：因为前面做了一个BG到DMZ的策略是将http、https、ftp、tftp、icmp协议都放过了，所以我们要对办公区的策略顺序进行调整，将到DMZ禁止访问服务器的策略放在第一，仅能ping的策略放在第二，匹配规则是逐一向下匹配，前面匹配了上了的协议就不会再往下匹配，这样就不受其他策略所影响了
