单片机入门之数字电路

单片机是一种可编程的数字电路芯片。数字电路是单片机的基础，单片机是数字电路的发展。有一定的数字电路基础，可以帮助我们理解单片机的原理，可以帮助我们快速学习单片机技术。

1.数字信号：

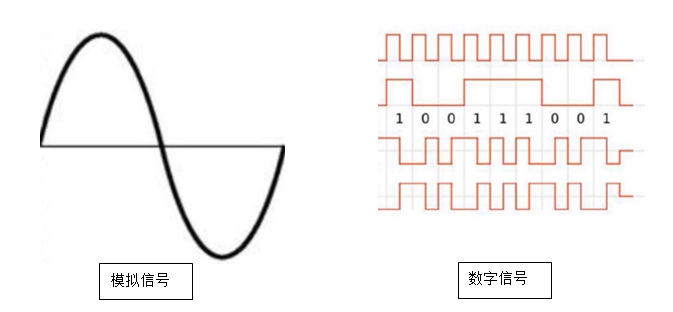

电路中的信号分为模拟信号和数字信号，模拟信号是随着时间连续变化的信号，数字信号在时间和数值上不是连续的。

在数字电路中，常见的数字信号只有“0”和“1”两个状态。在电压为5V的电路中，2.4V以上表示高电平（逻辑1），0.8V以下表示低电平（逻辑0）。一般地，我们把正逻辑表示为：高电平=1，电平=0,；负逻辑表示为：高电平=0，低电平=1。单片机在工作的时候它所能认识的只有高低电平所组成的信息，也就是数字信号。

2.逻辑门电路

>二极管

二极管是一个PN结，是一种半导体器件。二极管有整流和开关作用，二极管具有单向到导电性，电流只能从正极流向负极，反向则截止。

开关二极管在电路中随着电压变化在“开”与“关”之间转换，在数字电路就是“1”和“0”的转换。

在数字电路中，用逻辑1表示真，逻辑0表示假。

>与门电路

上图电路中两个串联开关控制一个灯泡，只有两个开关都闭合时，灯泡才会被点亮。两个开
