习惯了simulink搭建仿真模块进行仿真后，发现在代码移植和阅读直观性上不够好，正好最近在学智能优化算法整定参数，发现使用脚本文件可以更快运行。

使用脚本文件命令直接运行离散仿真环境:

kp=3
ki=2
kd=1
C=pid(kp,ki,kd)
G=tf(1,[1 2 1])
T=feedback(C*G,1)
t = 0:0.01:10;
u = ones(size(t));%%输入为阶跃输入
[y, ~] = lsim(T, u, t);
plot(t,y)

Lsim（传递函数名，输入信号量，时间）

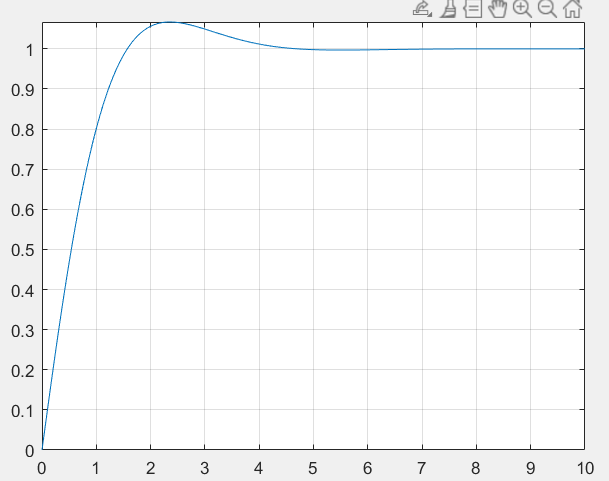

实际运行图，可以结合“递增值并运行节”进行参数整定。
