VLAN小实验(HCIP)

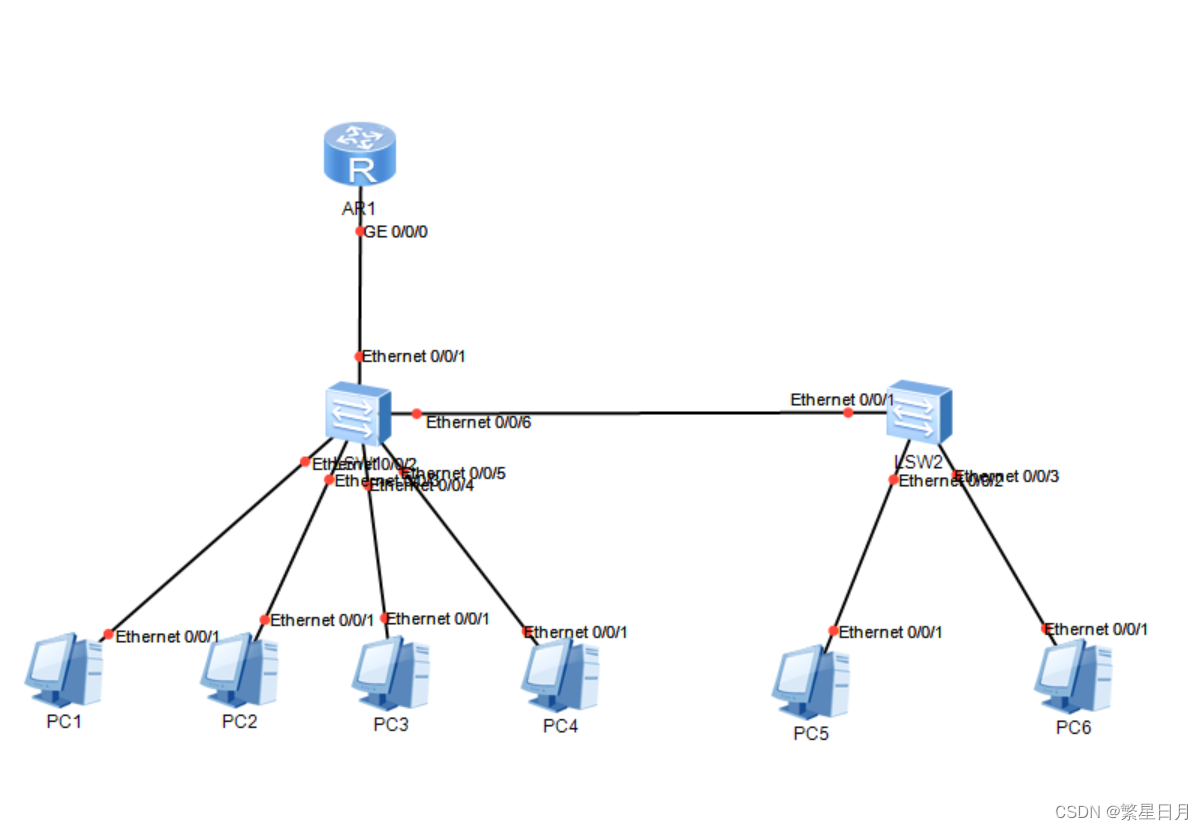

实验拓扑图：



实验要求：

PC1/3的接口均为access模式，且属于van2，在同一网段；

PC2/4/5/6的IP地址在同一网段，与PC1/3不在同一网段；

PC2可以访问4/5/6，PC4不能访问5/6，PC5不能访问PC6；

所有PC通过DHCP获取ip地址，PC1/3可以访问PC2/4/5/6

实验配置过程：

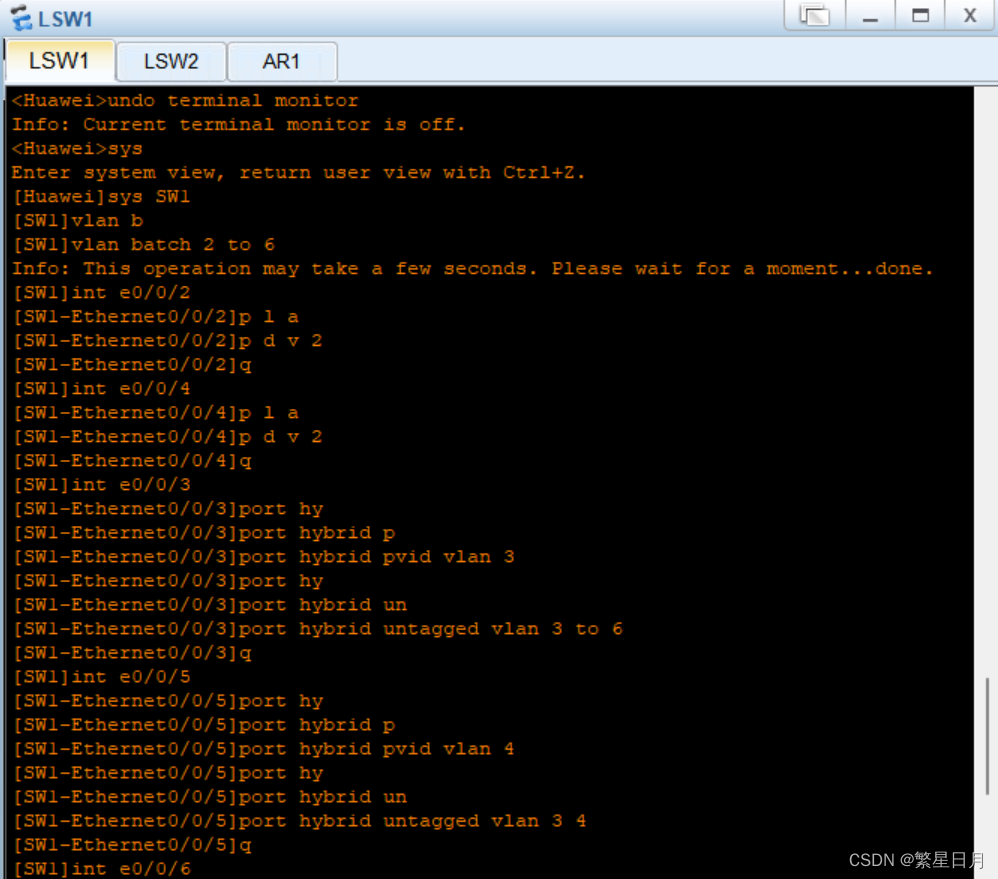

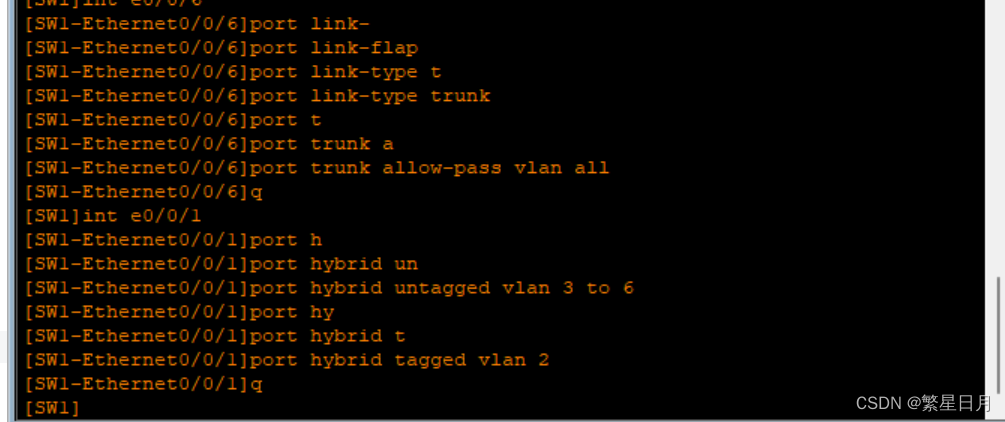

SW1:

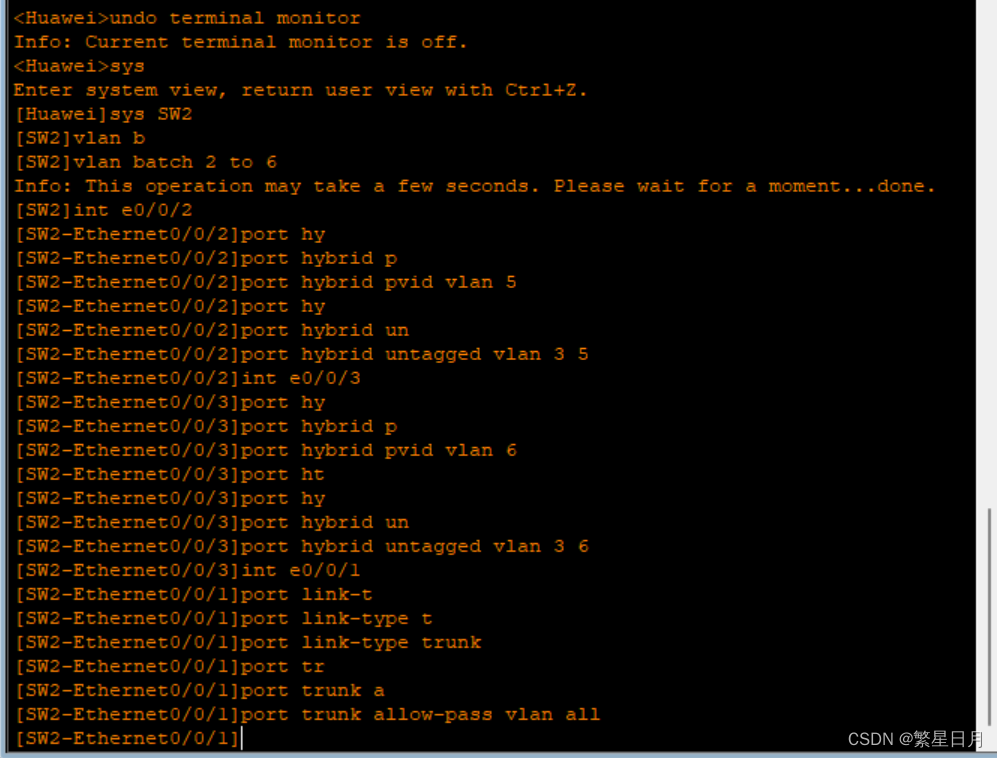

SW2:

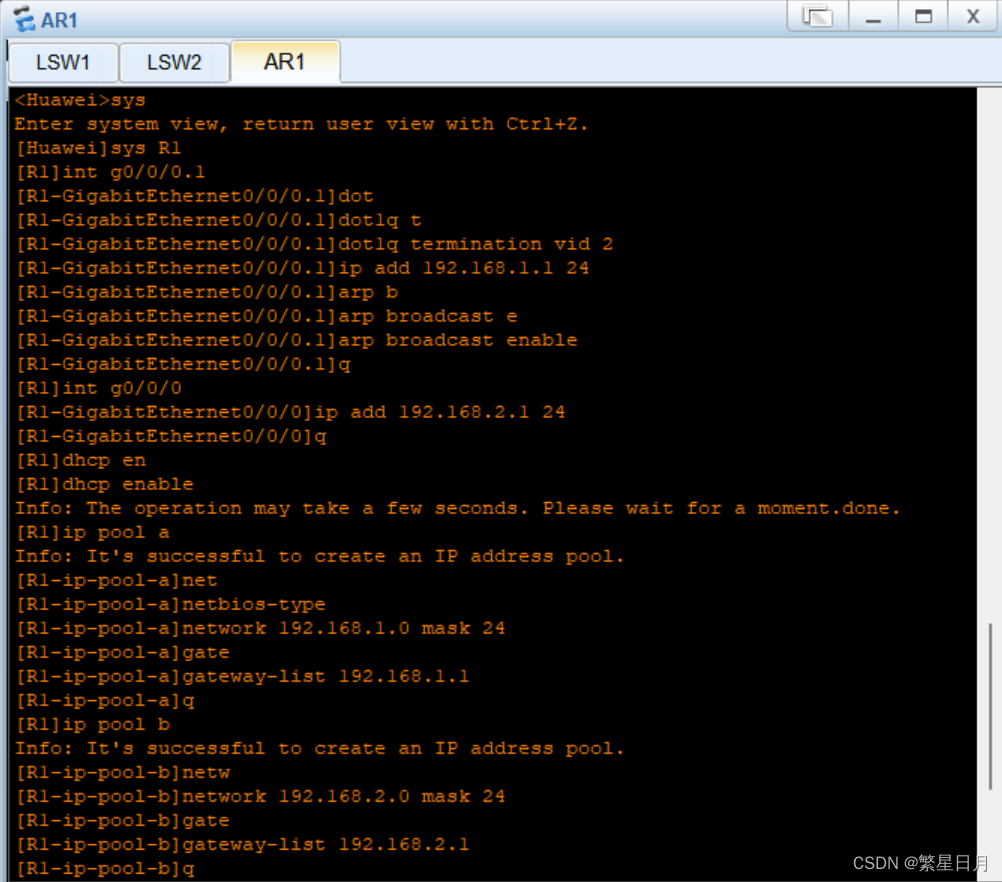

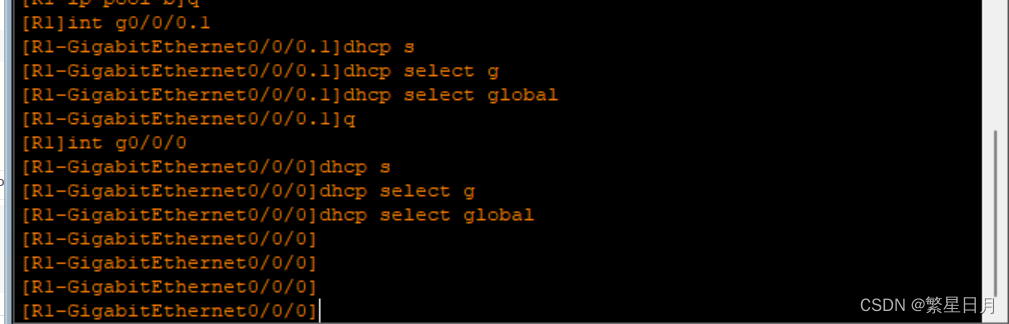

R1:

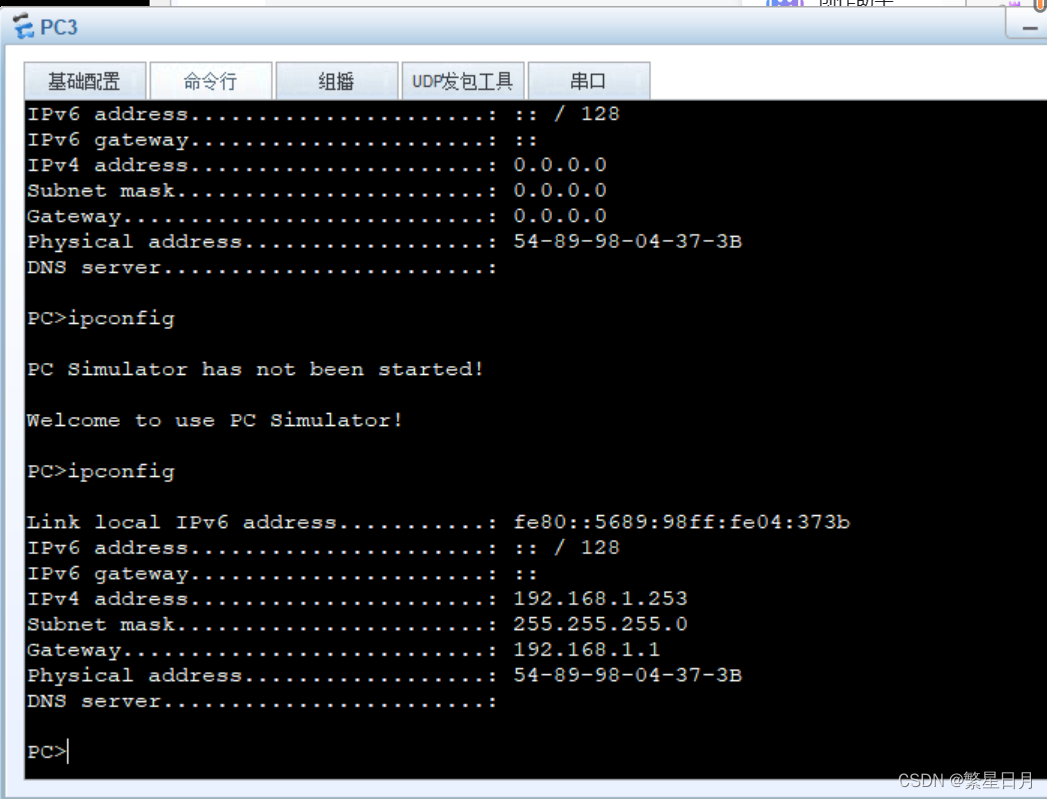

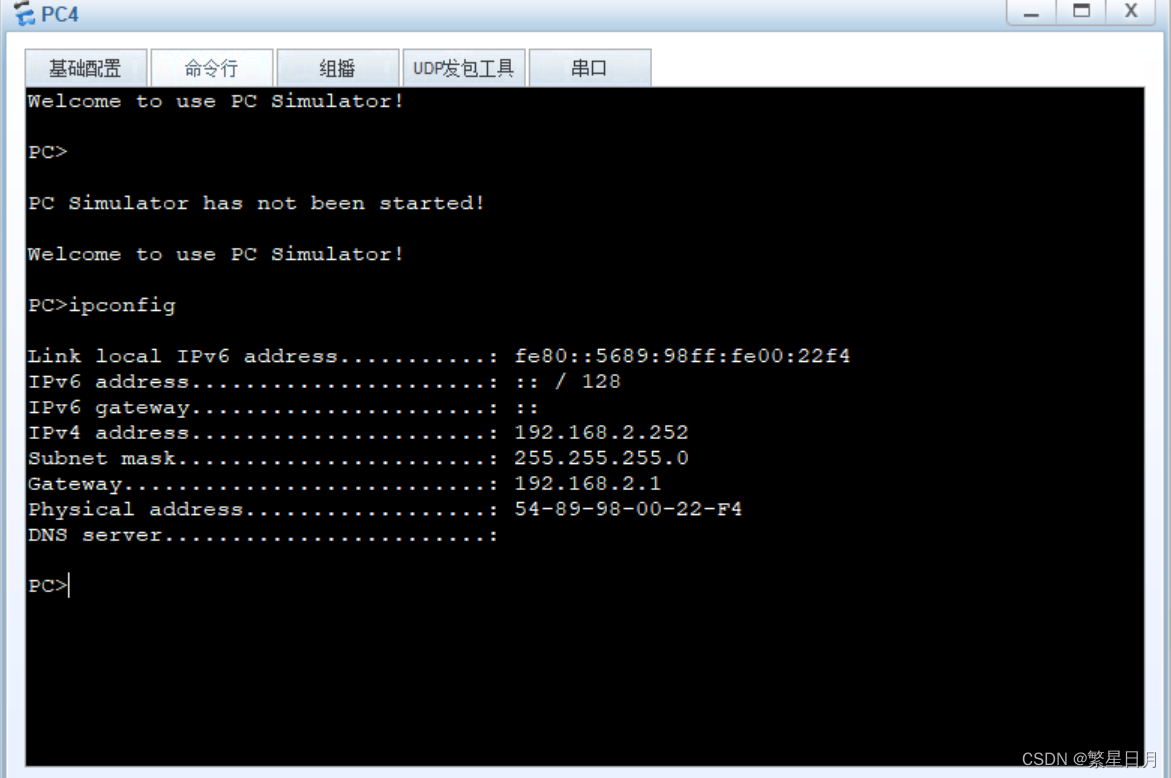

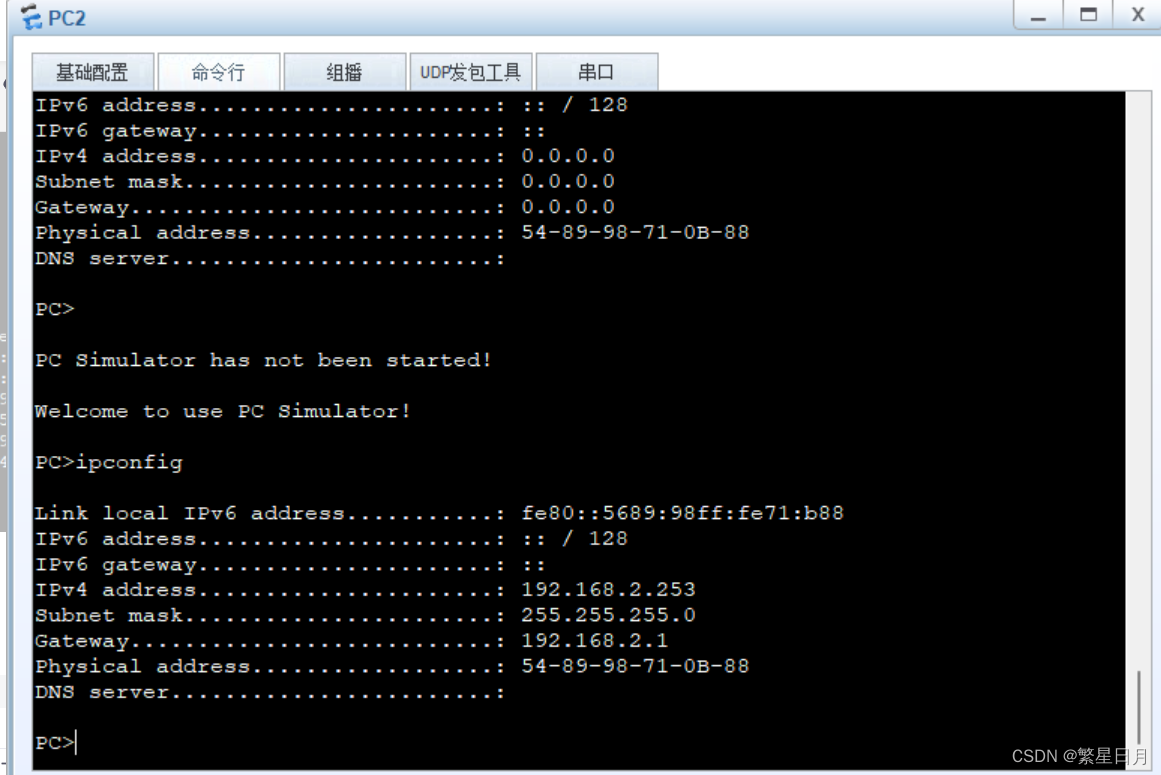

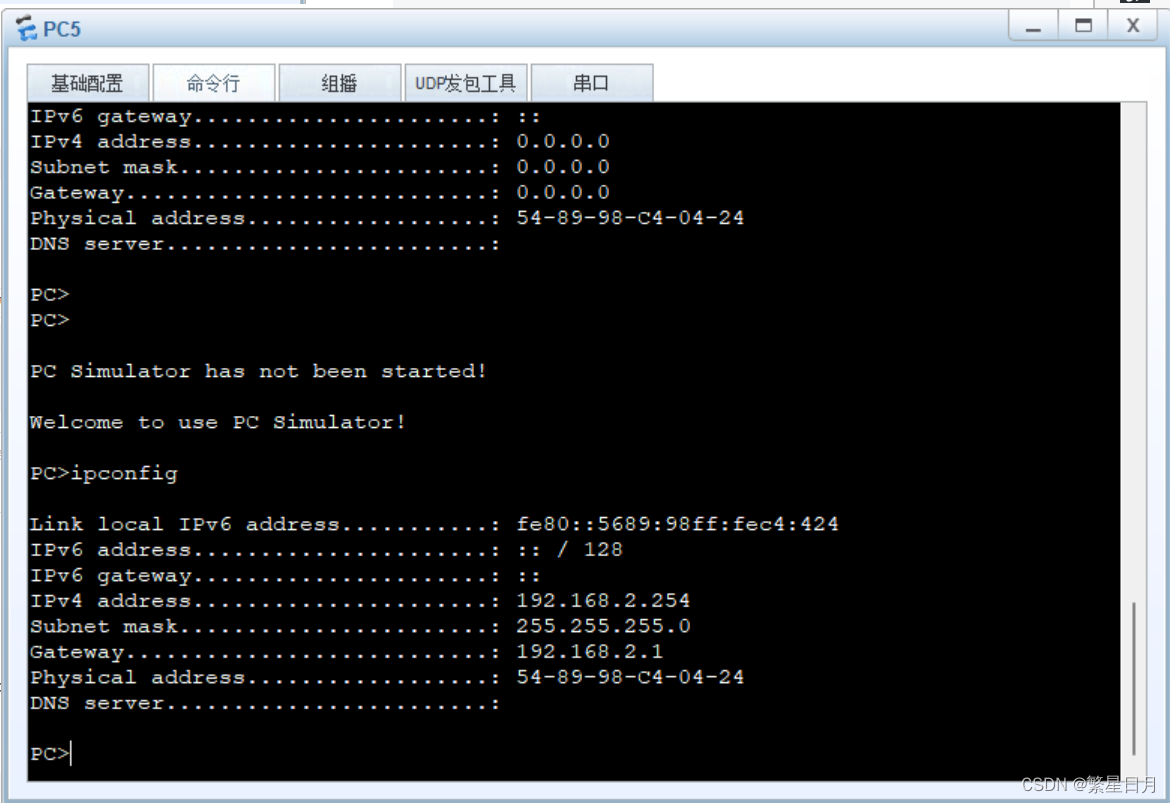

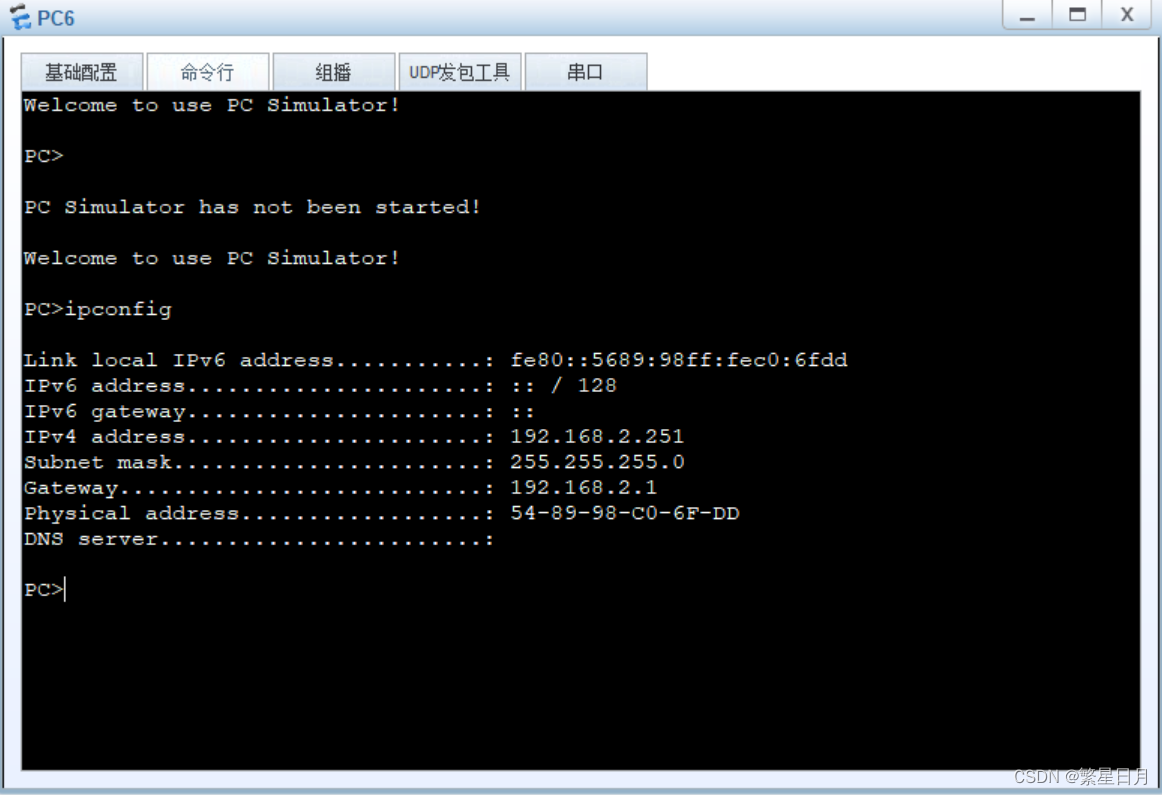

检查dhcp是否配置成功;

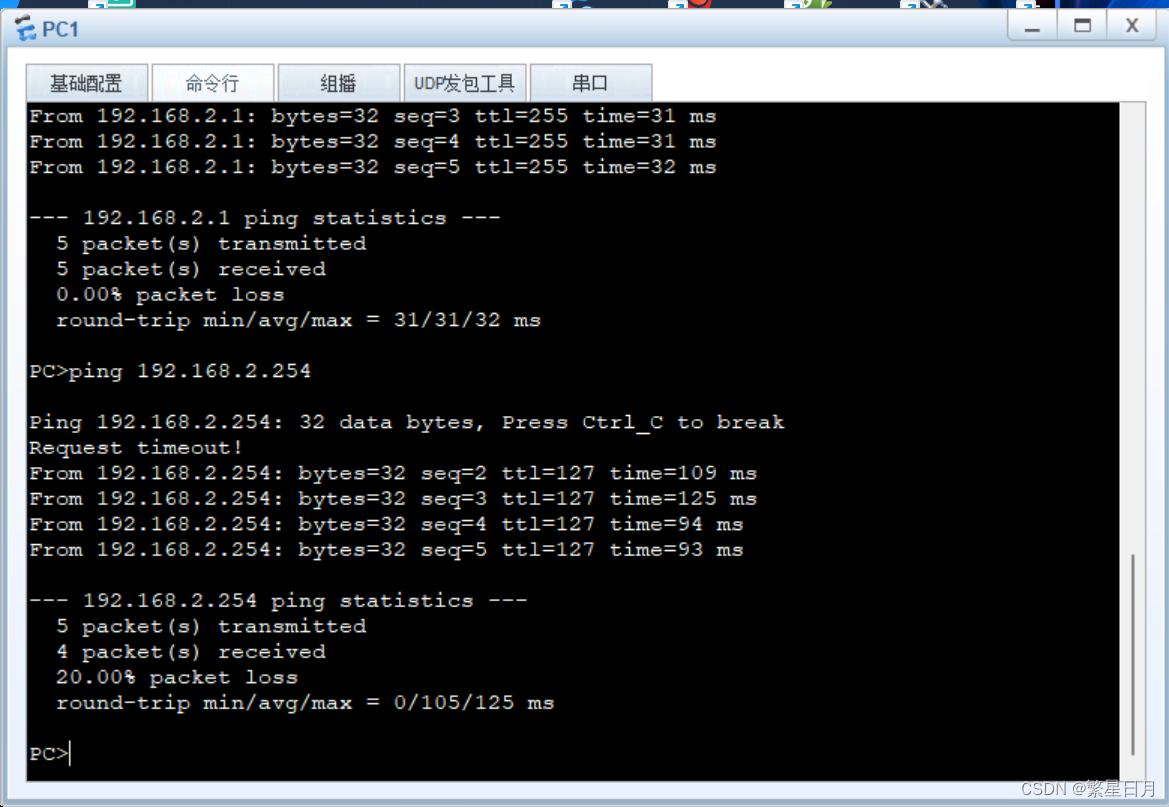

测试结果：

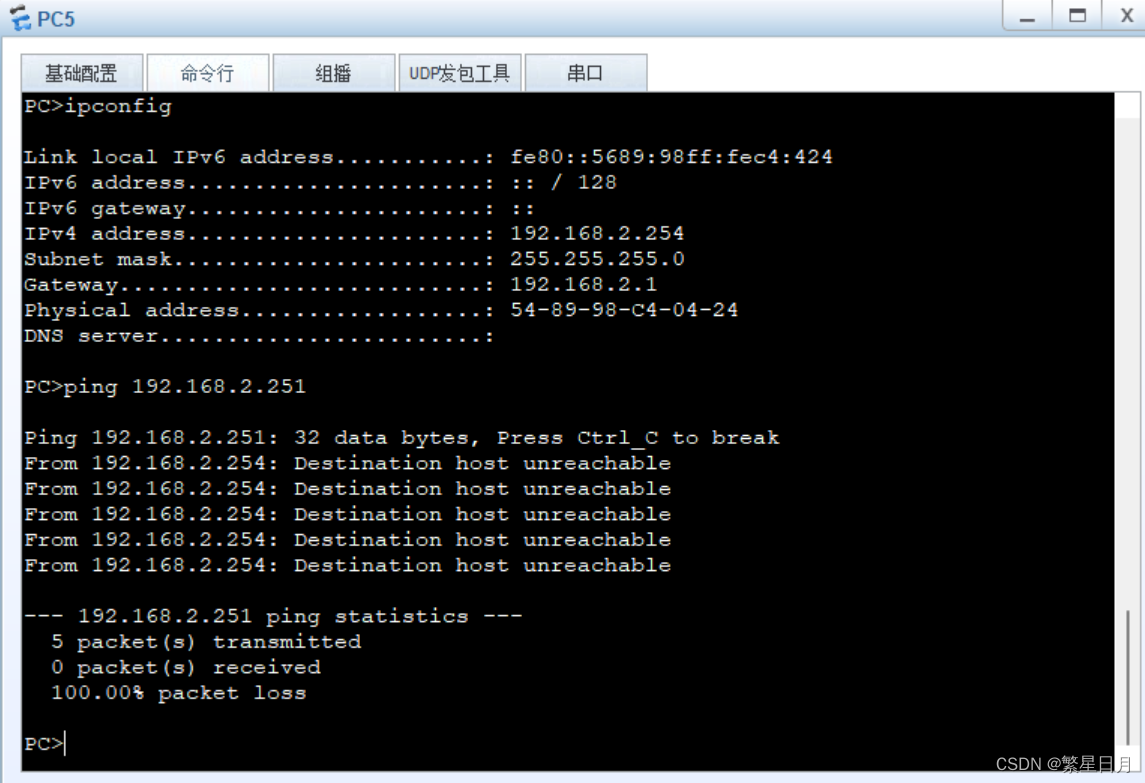

 PC5不能访问PC6

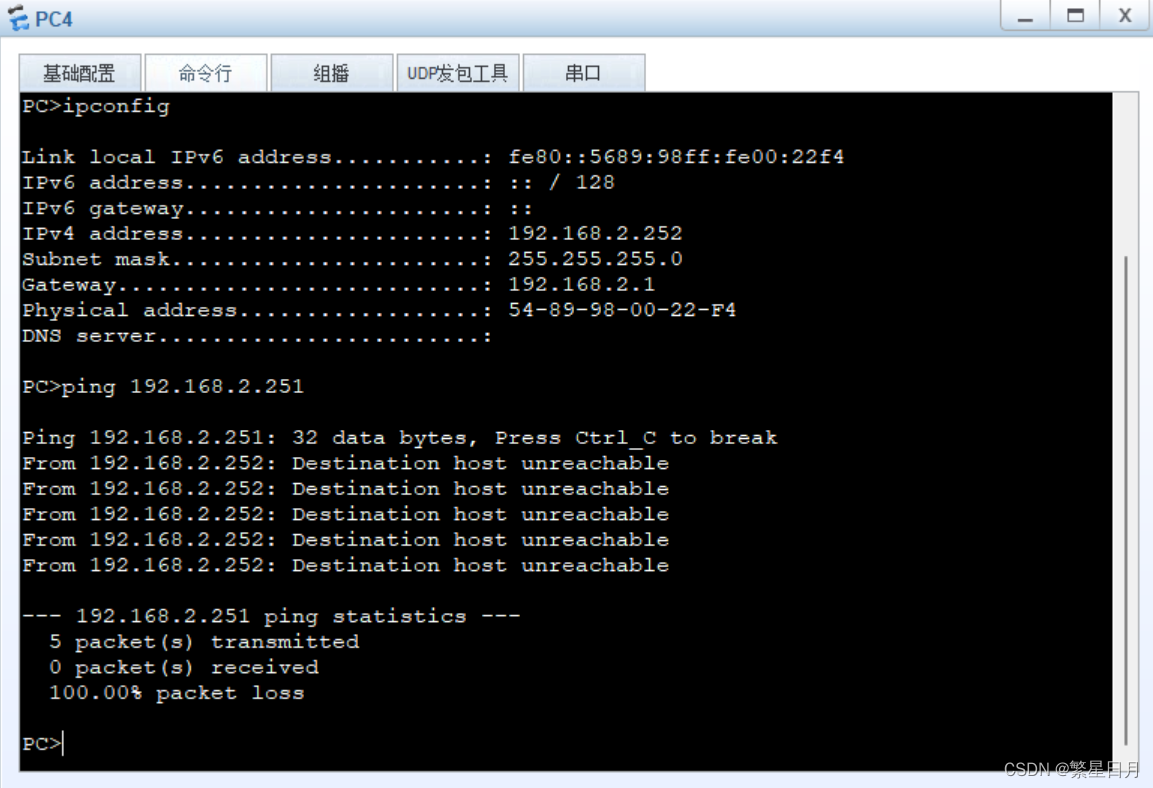

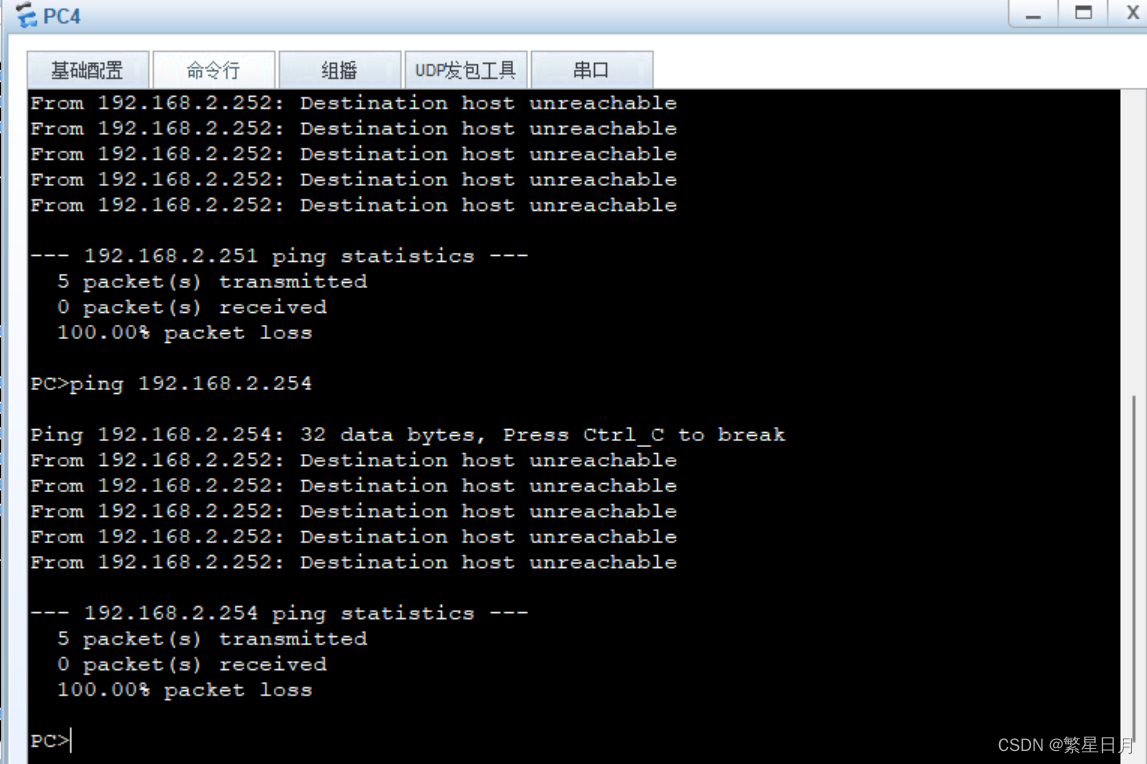

 PC4不能访问PC5/6

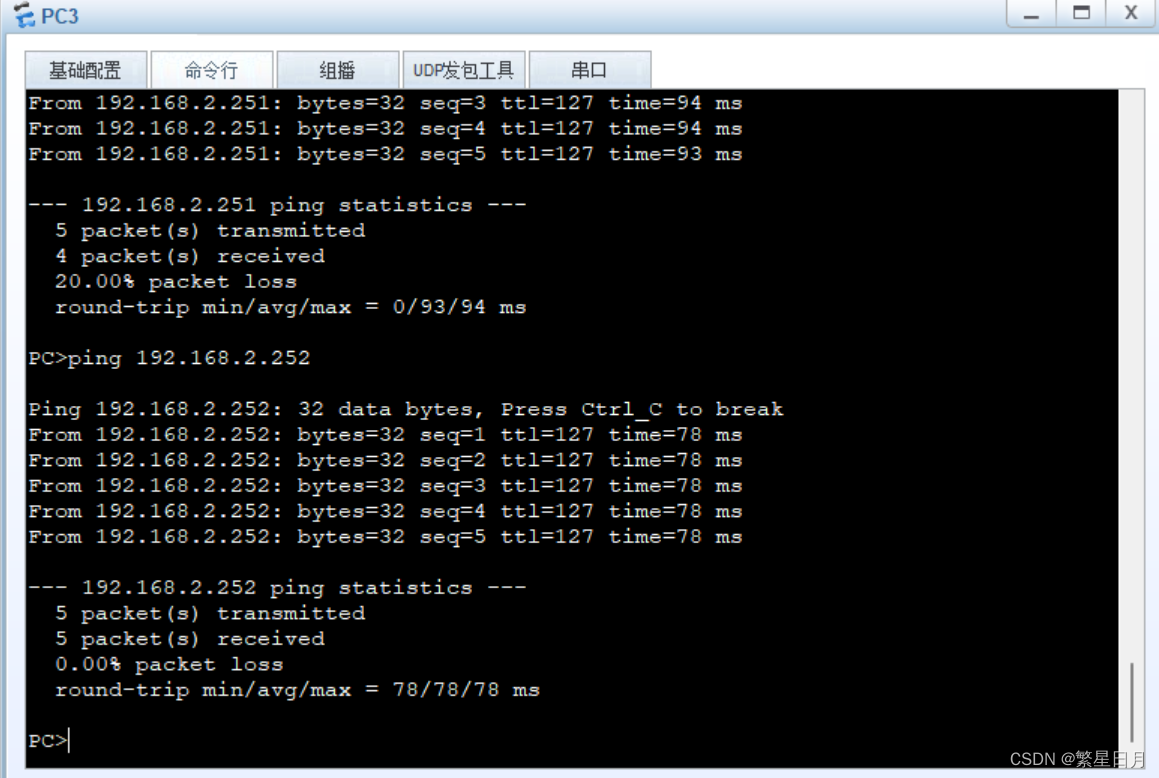

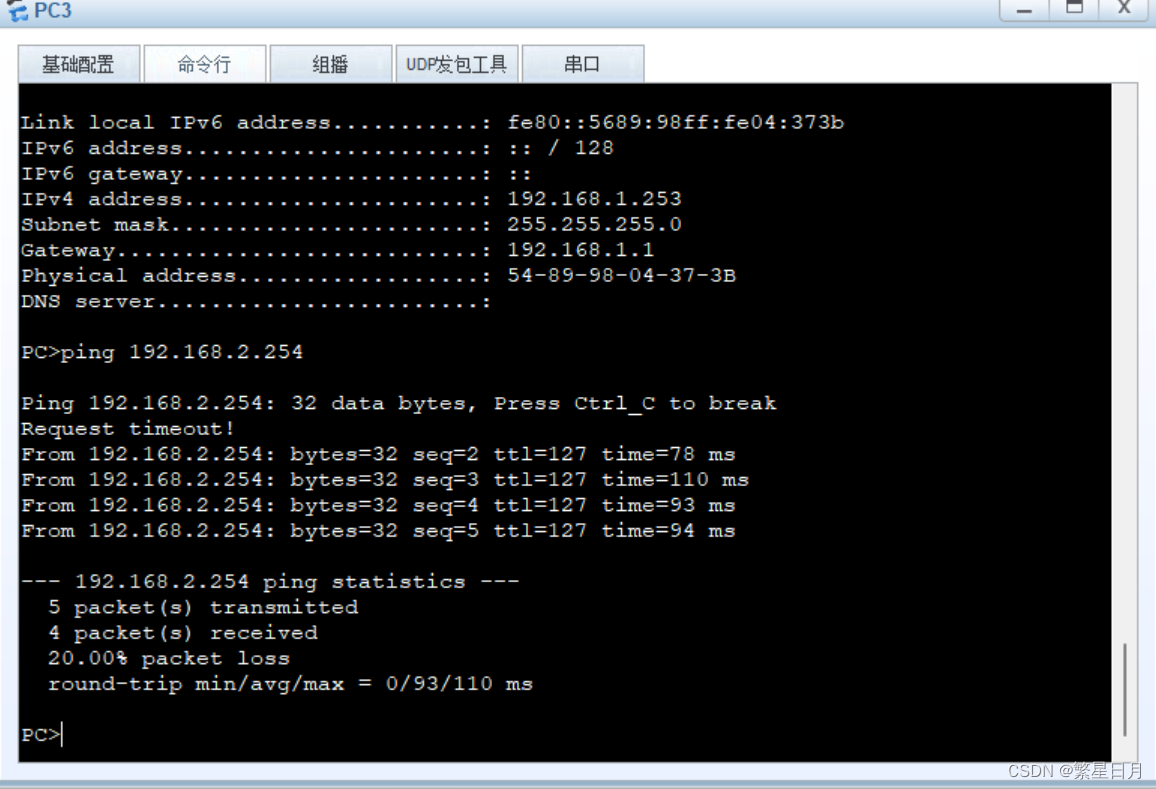

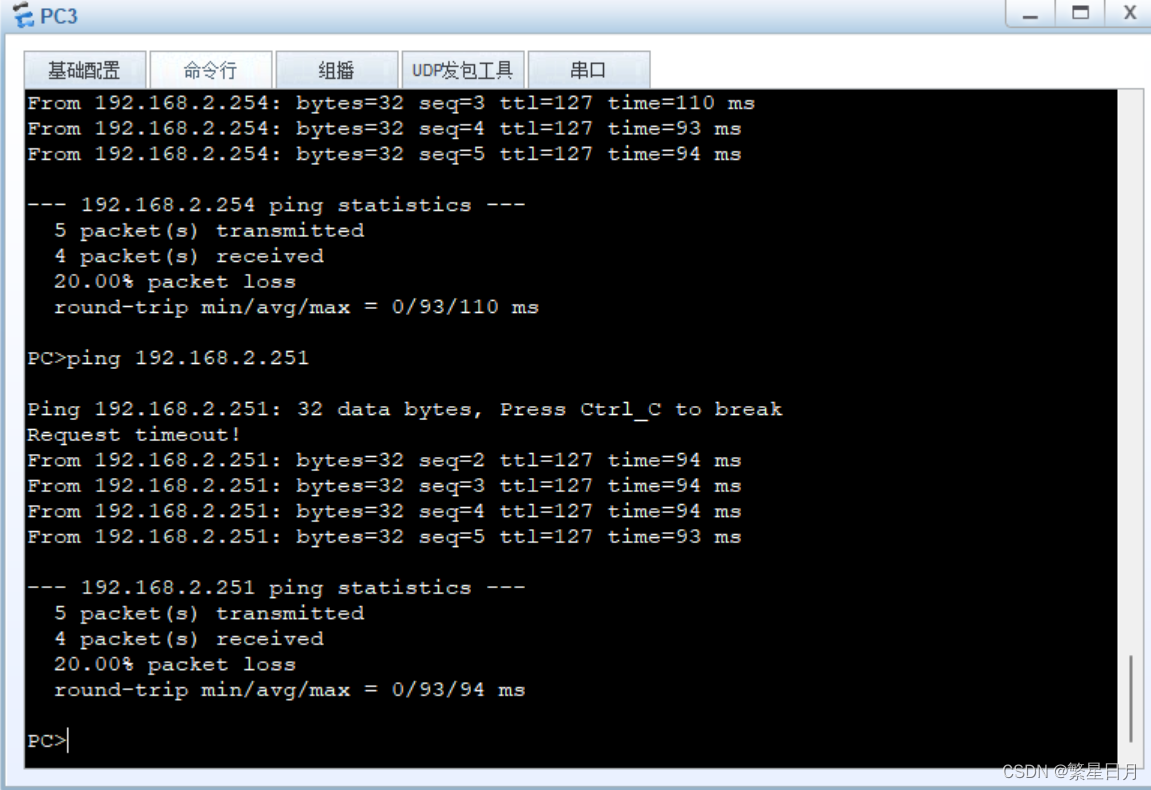

 PC3访问PC4/5/6
