RIP动态路由协议

实验目的


        通过本次试验，重在掌握RIP路由协议的一些高级配置，掌握RIPV2的自动汇总，协议认证，引入直连以及修改度量的配置方法，使学生能够具备独立配置RIP网络环境的能力。

实验环境

        本实验中路由器全部使用Router，不要使用其他型号，如果遇到AR系列，请替换为Route设备。

实验原理

      通过配置RIPV2取消自动汇总，在R3上将loopback1-3接口所在的网段进行手动汇总，，并且在R1与R2之间配置密码认证，在R1上引入直连并针对R1的loopback0接口修改metric值来完成本次实验。

实验步骤

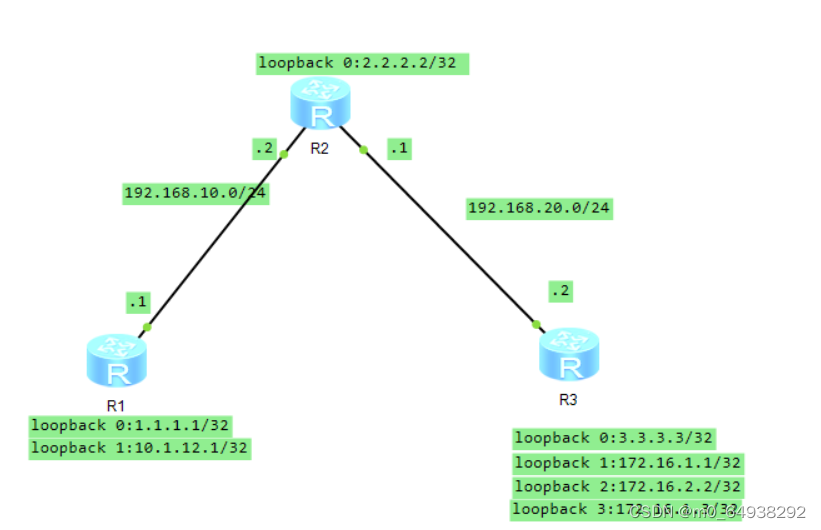

1.按照图示配置好相应的IP地址。

配置步骤（以R1为例）

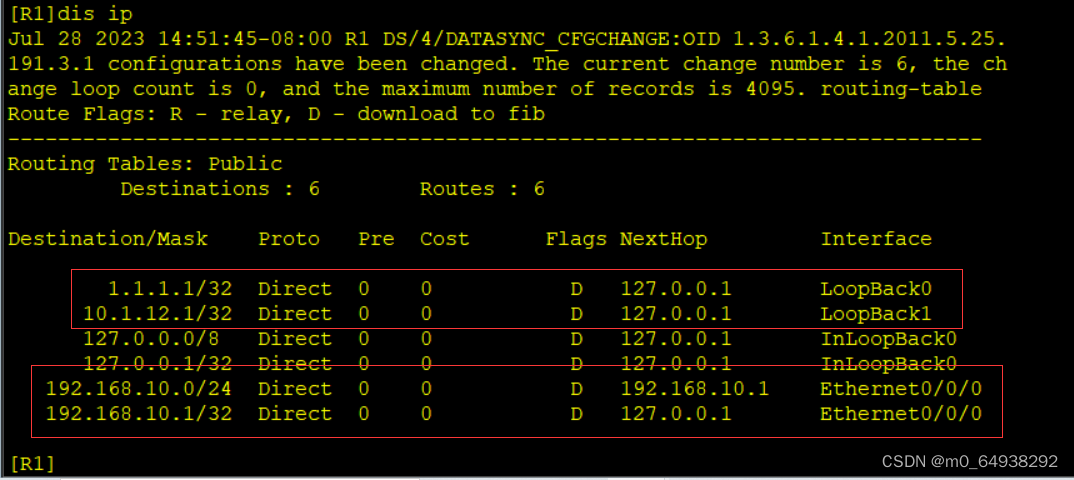

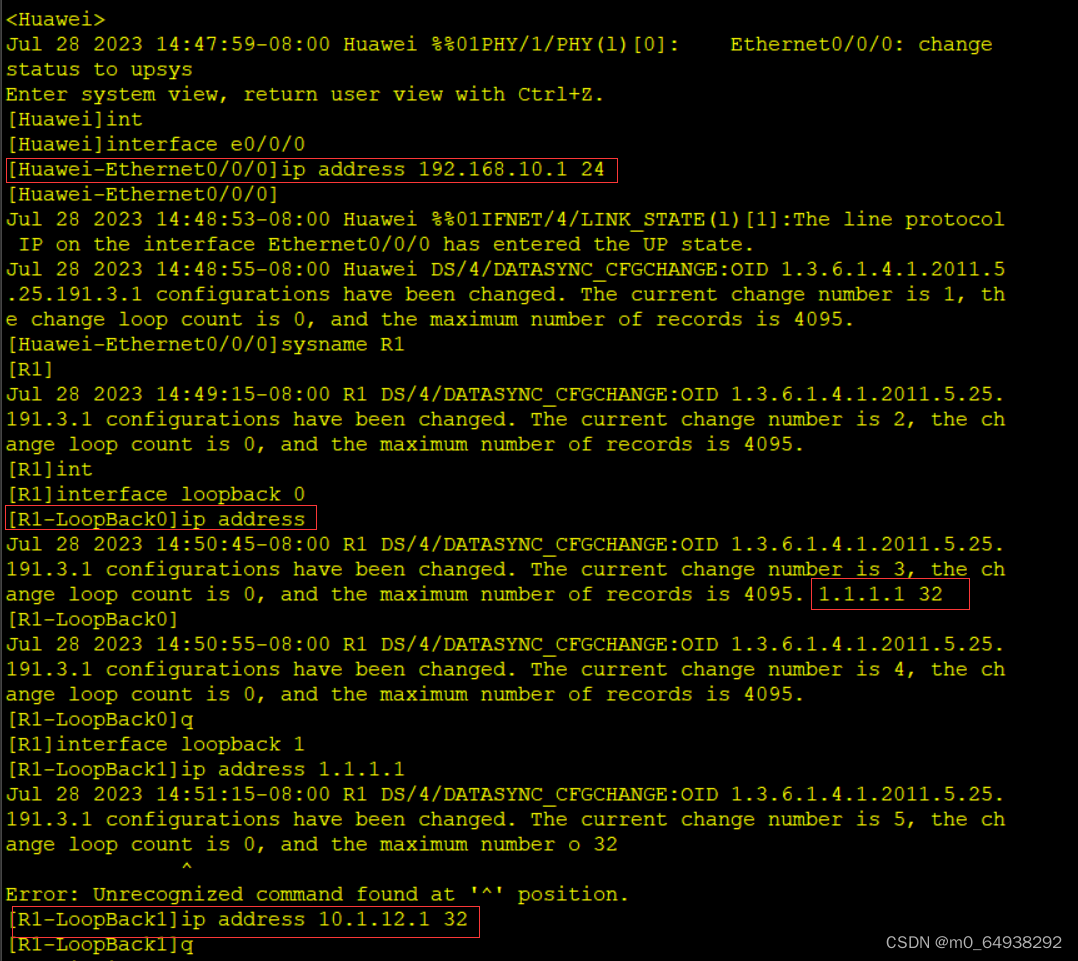

配置截图（以R1为例）



2.配置RIPV2的路由协议，并宣告相应的网段。

R1和R3的环回接口暂时不做宣告
路由设备上运行RIPV2路由协议，关闭自动汇总并宣告相应的网段
在设备上查看全局路由表

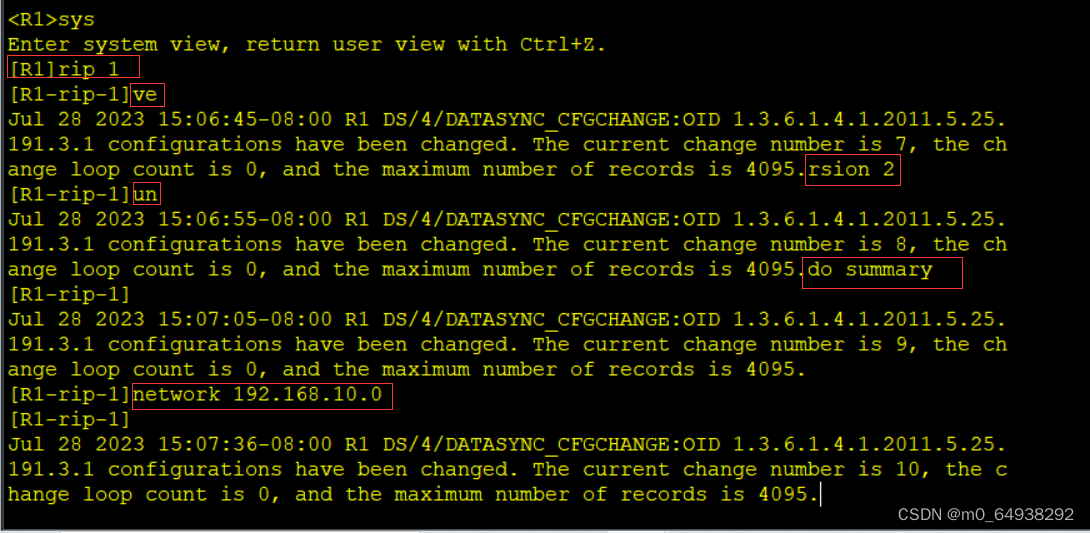

R1设备配置如图所示：

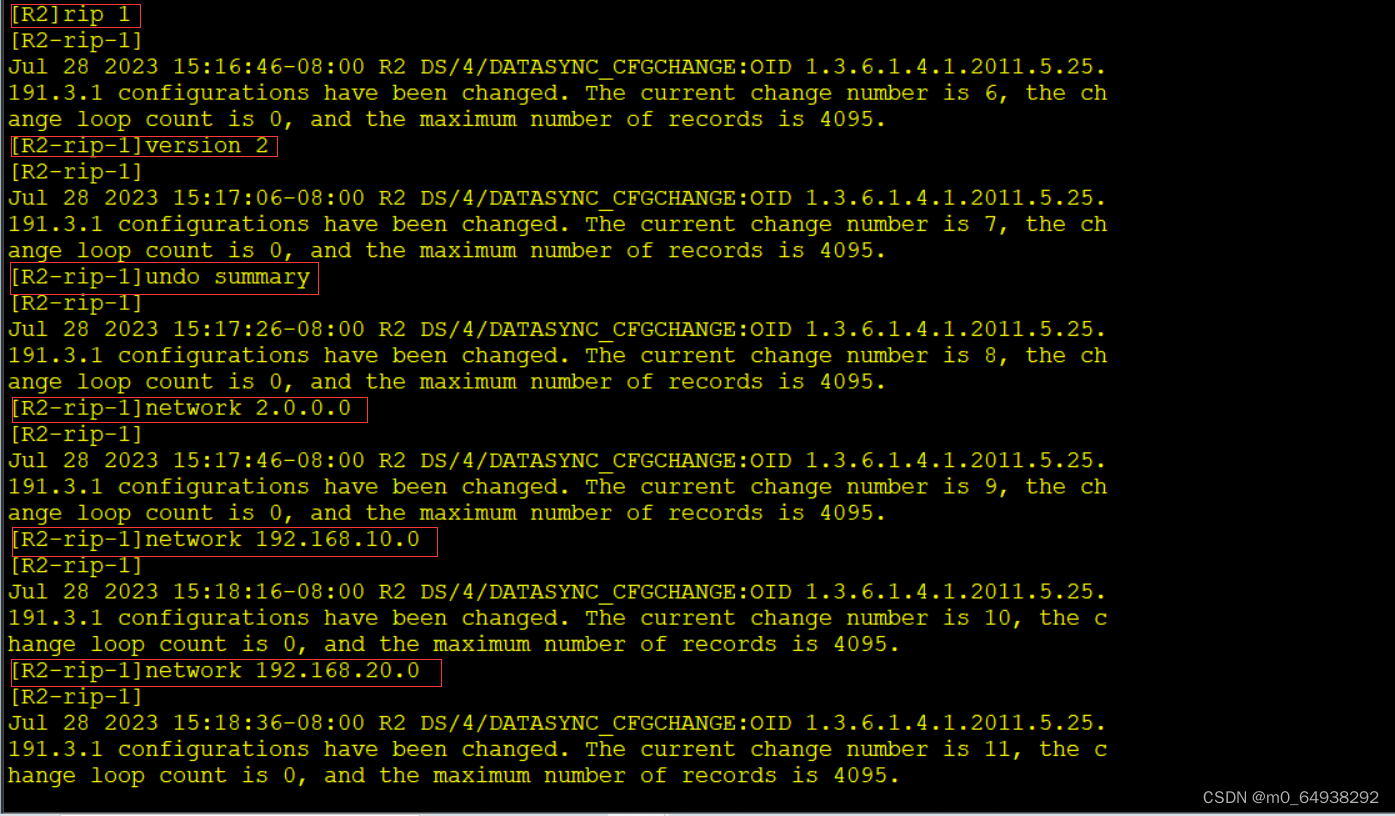

R2设备配置如图所示：

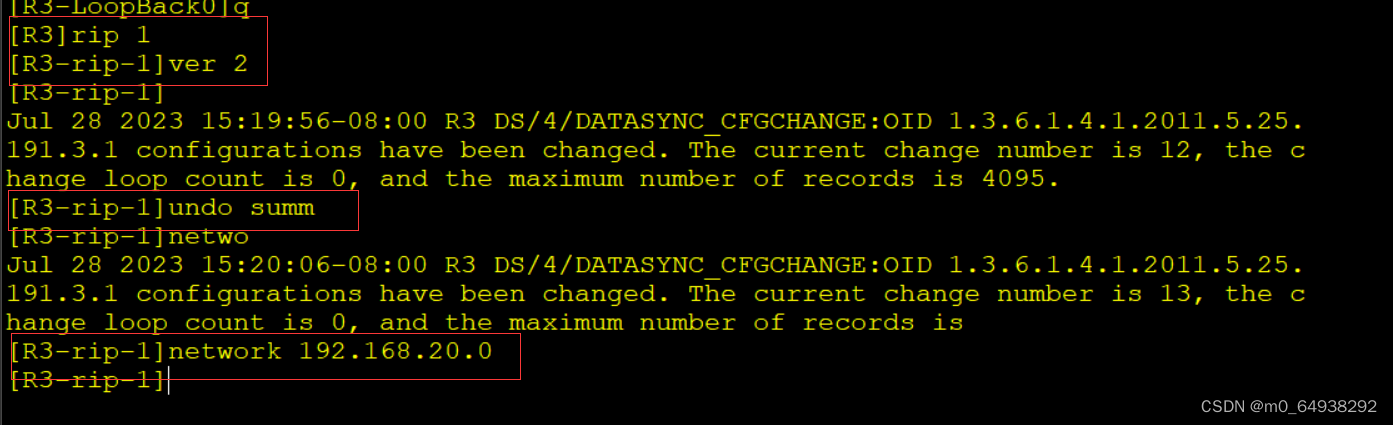

R3设备配置如图所示：

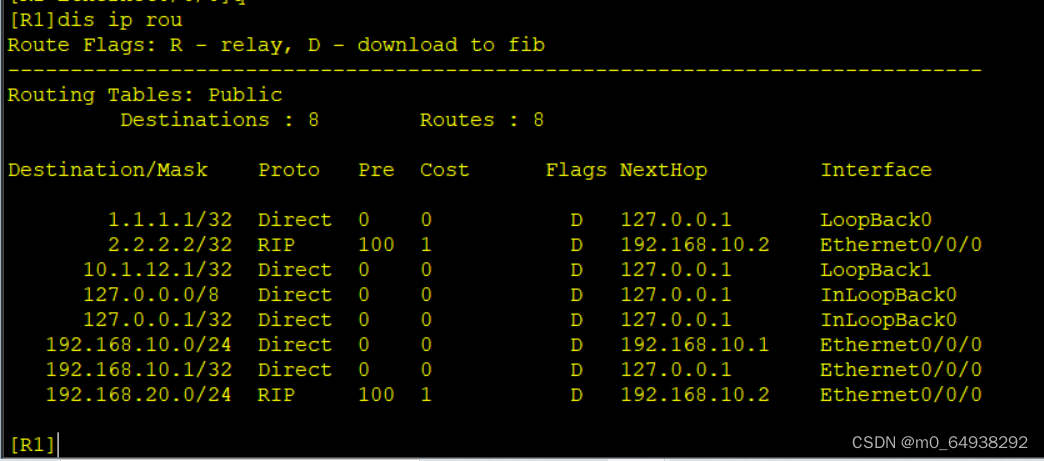

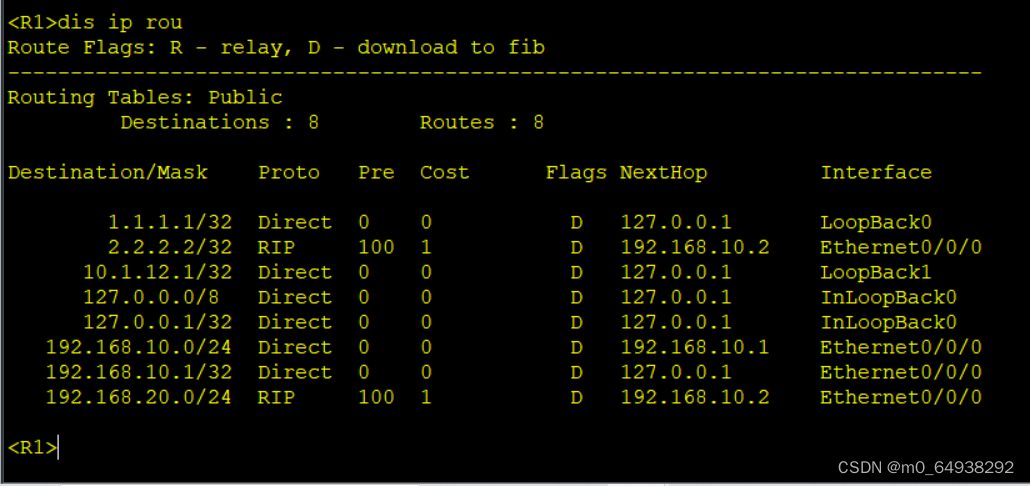

R1设备全局路由表如图所示：

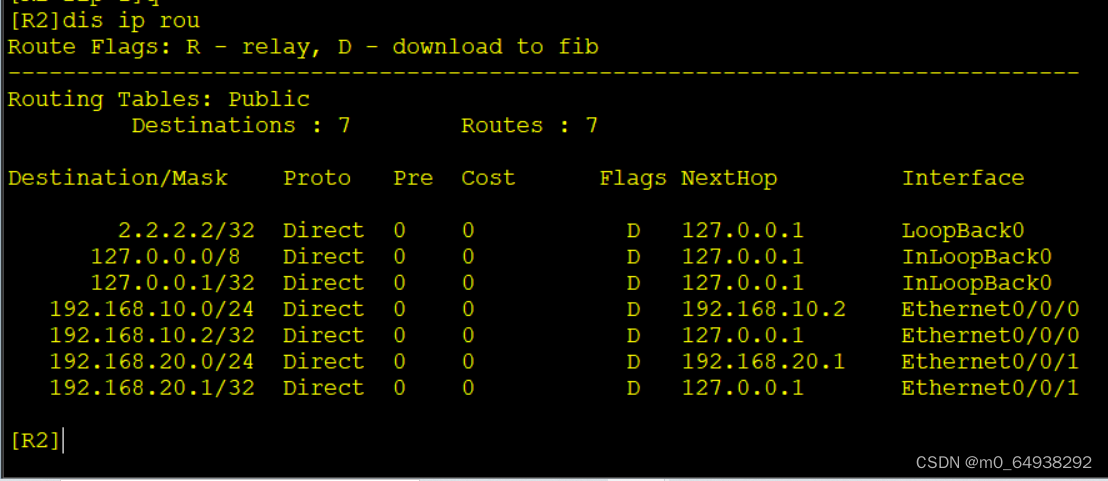

R2设备全局路由表如图所示：

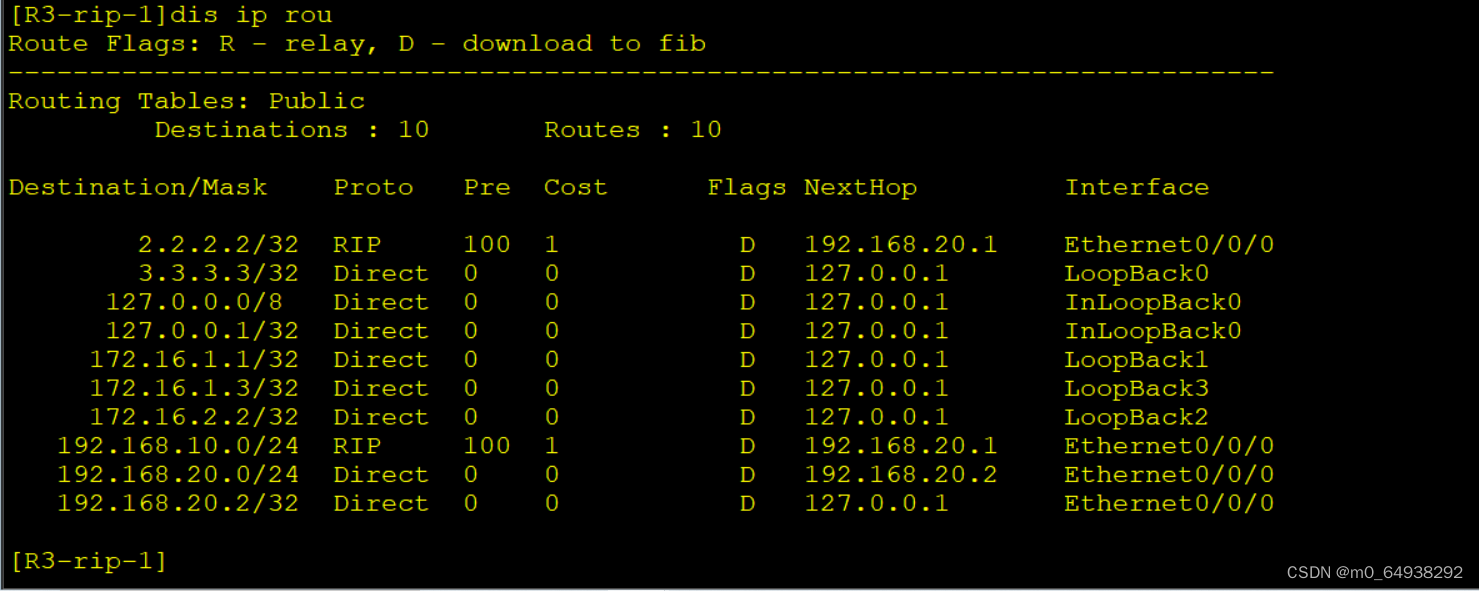

R3设备全局路由表如图所示：

3.在R1与R2设备之间配置认证，

邻居关系依然为up
设备之间采用密码认证，密码为123456
设备的全局路由表的检查，检查配置认证后是否能学到路由

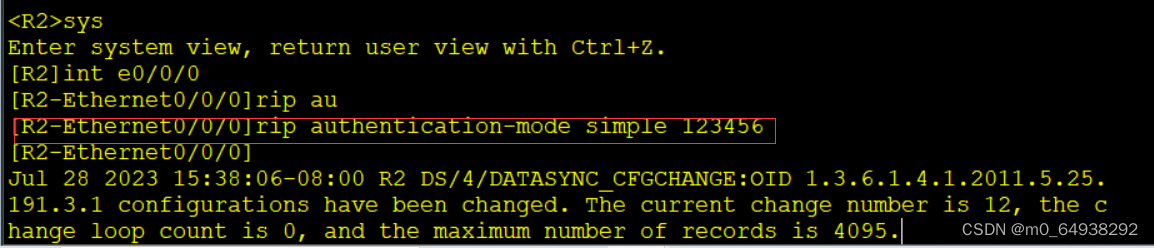

R2设备配置如图所示：

R1设备配置如图所示：

R1设备上查看全局路由表

4.在R3上配置手动路由汇总。

在R1/R2上查看汇总路由

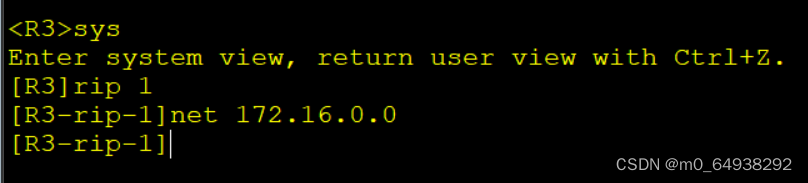

在R3上宣告172网段的路由
在R1/R2上可以查看到这些路由
在R3上手工汇总172网段路由

R3设备配置如图所示：

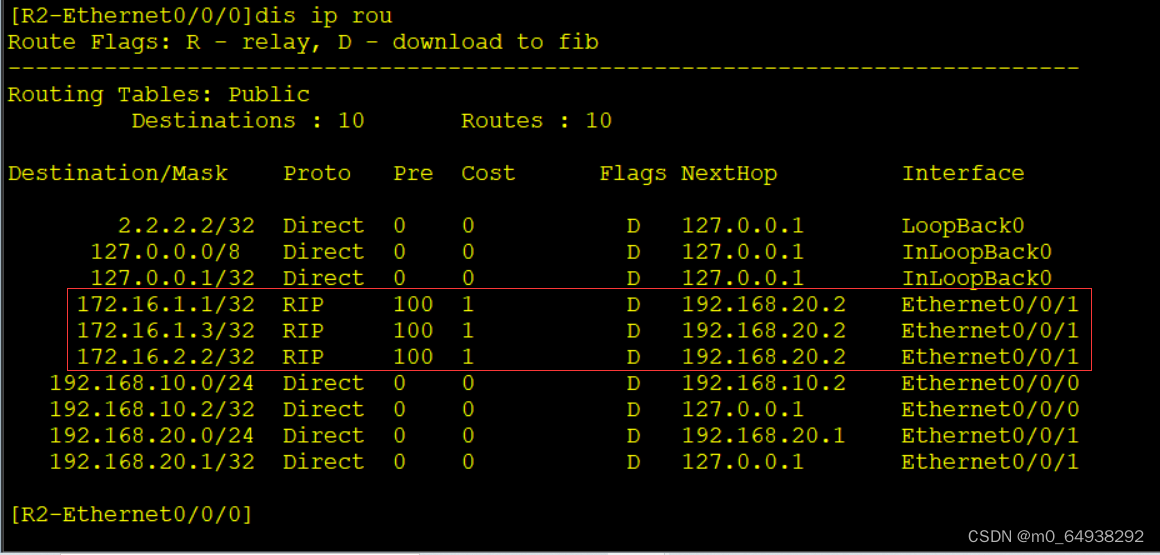

在R2上查看全局路由表，结果如图所示：

R3设备汇总路由，配置如图所示：

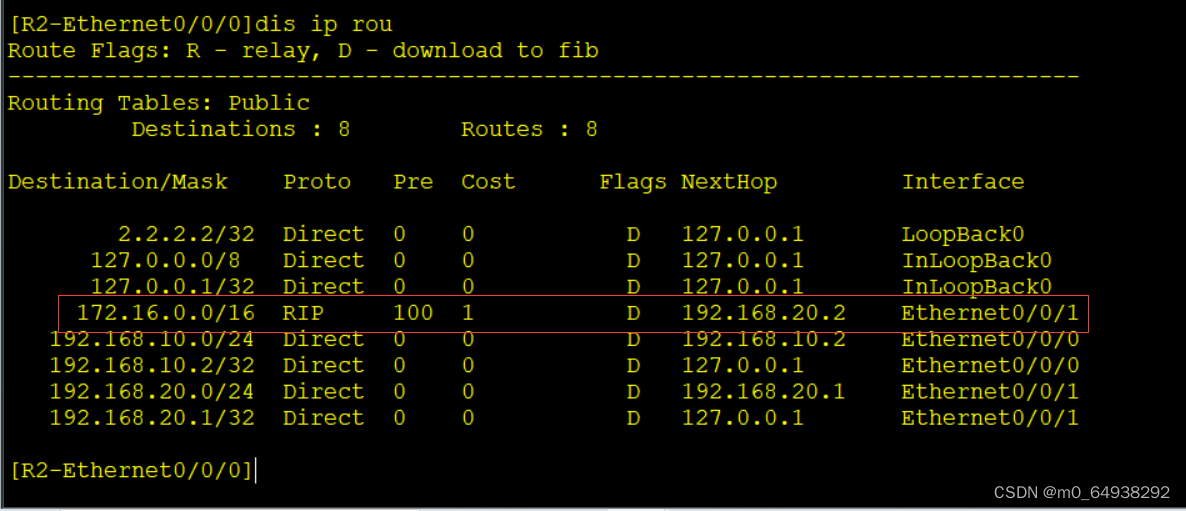

在R2上查看汇总路由，结果如图所示

5.在设备上引入直连路由。

        并且在路由表中可以查看到直连路由
在R1设备上引入直连路由，并在R2/R3中可以查看到

R1设备配置如图所示：

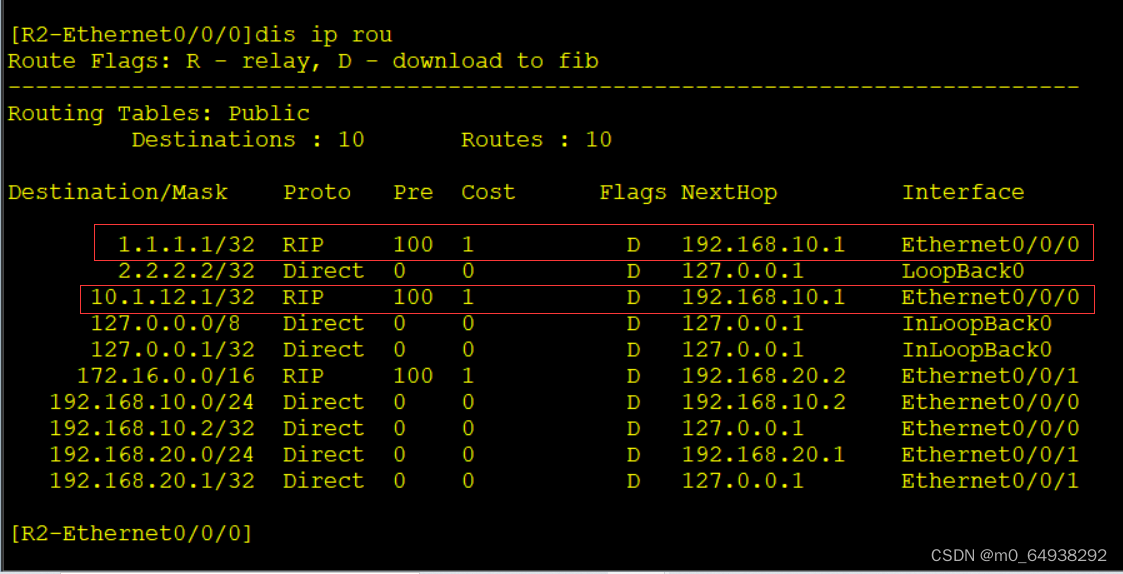

R2设备的全局路由表中查看学到的外部路由，结果如图所示：

6.在设备上分别使用metricin和metricout实现度量值的修改.

        使得在R1设备上看到172网段路由的cost值为6，在R3设备上看到10.1.12.0的cost值为5
在R1上使用metricin实现看到172网段路由的cost值为6
在R1上使用metricout实现在R3设备上看到10.1.12.0的cost值为5

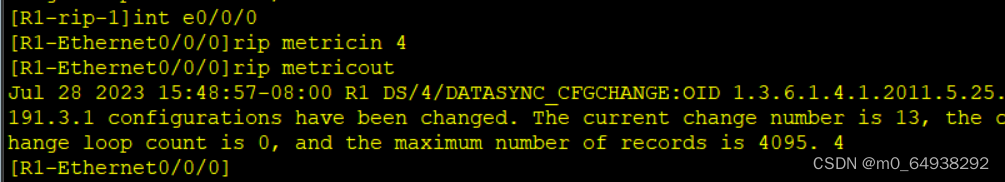

在设备R1上配置如图所示：

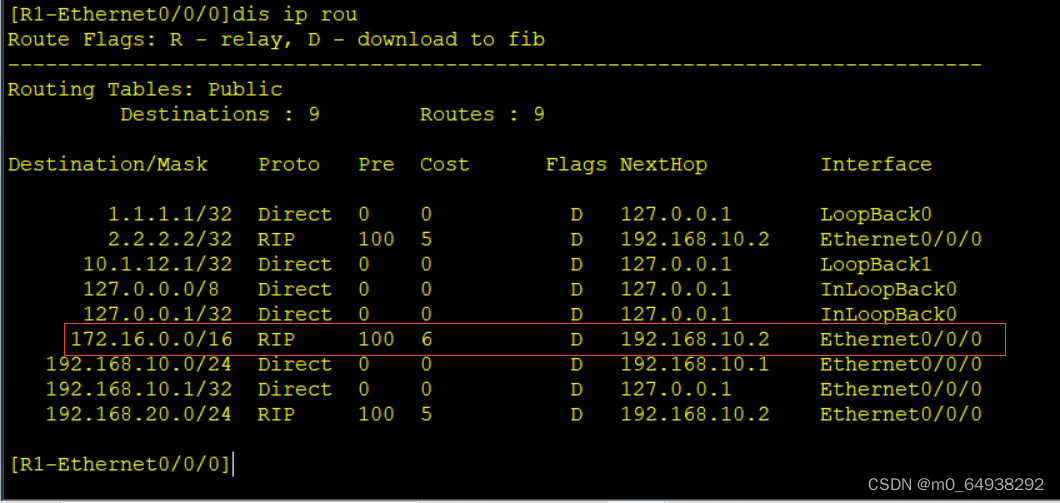

 在R1上查看全局路由表，结果如图所示：

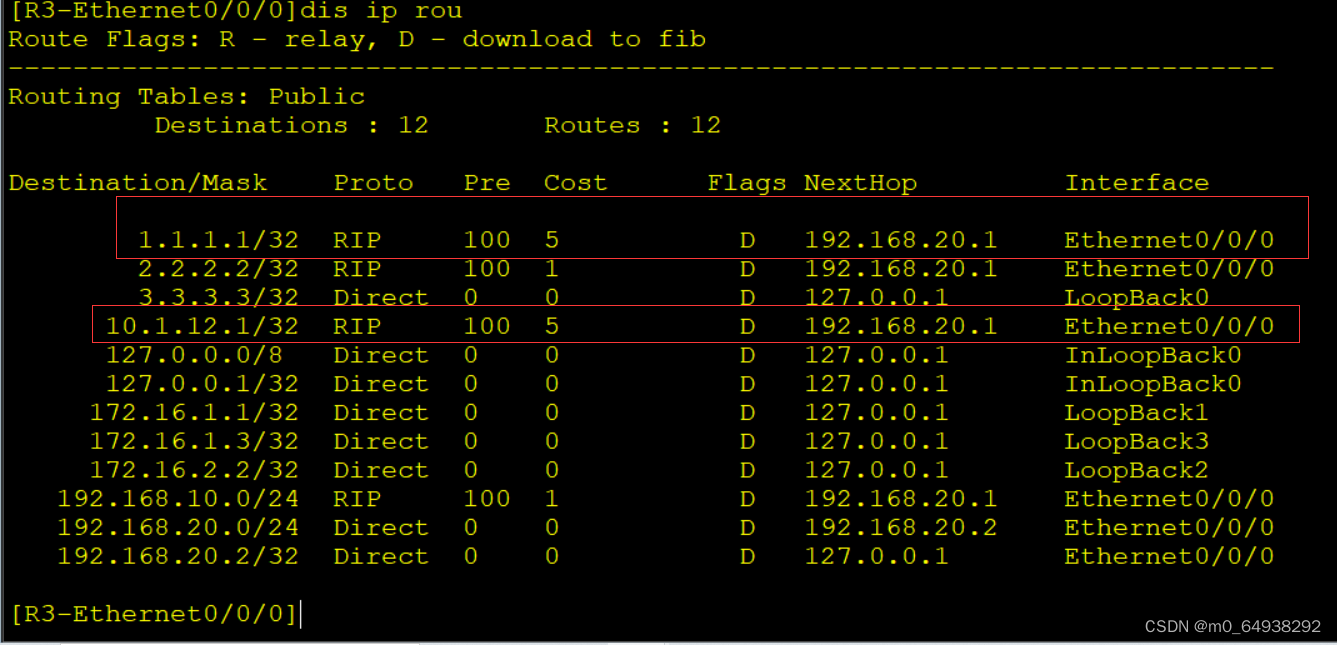

 在R3上查看全局路由表，结果如图所示：

实验总结

  通过本次实验课程，我们掌握了RIP的手动汇总，协议认证，引入直连路由以及metricin/metricout的配置方法，实际上我们在使用RIP过程中，一般RIPV2居多，随着网路的发展，RIP路由协议逐渐处呈淘汰趋势。
