AD21批量修改过孔大小

最新推荐文章于 2025-03-05 16:24:17 发布
最新推荐文章于 2025-03-05 16:24:17 发布
阅读量7.5k 收藏 15
点赞数 1
分类专栏： 笔记 文章标签： 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_64057419/article/details/122458033
版权

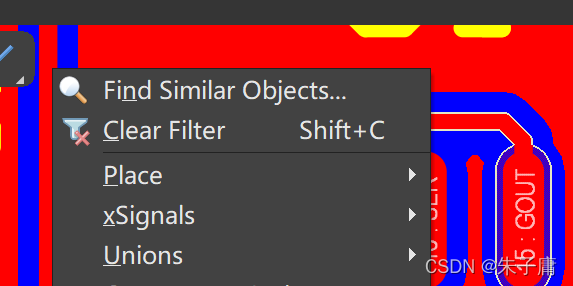

1.选中一个过孔，点击右键选择找相似

2.

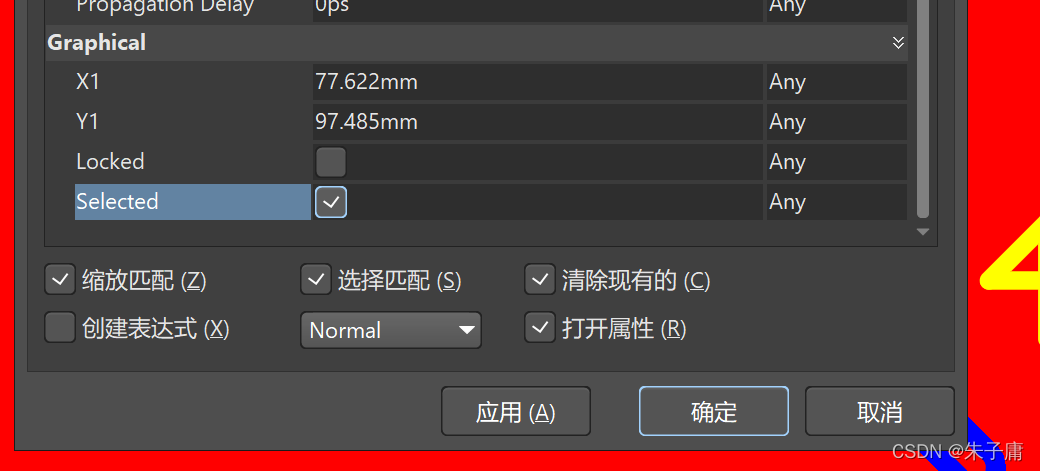

selected选中，下方选择Normal,点击应用，会发现所有过孔变成被选中的灰色。

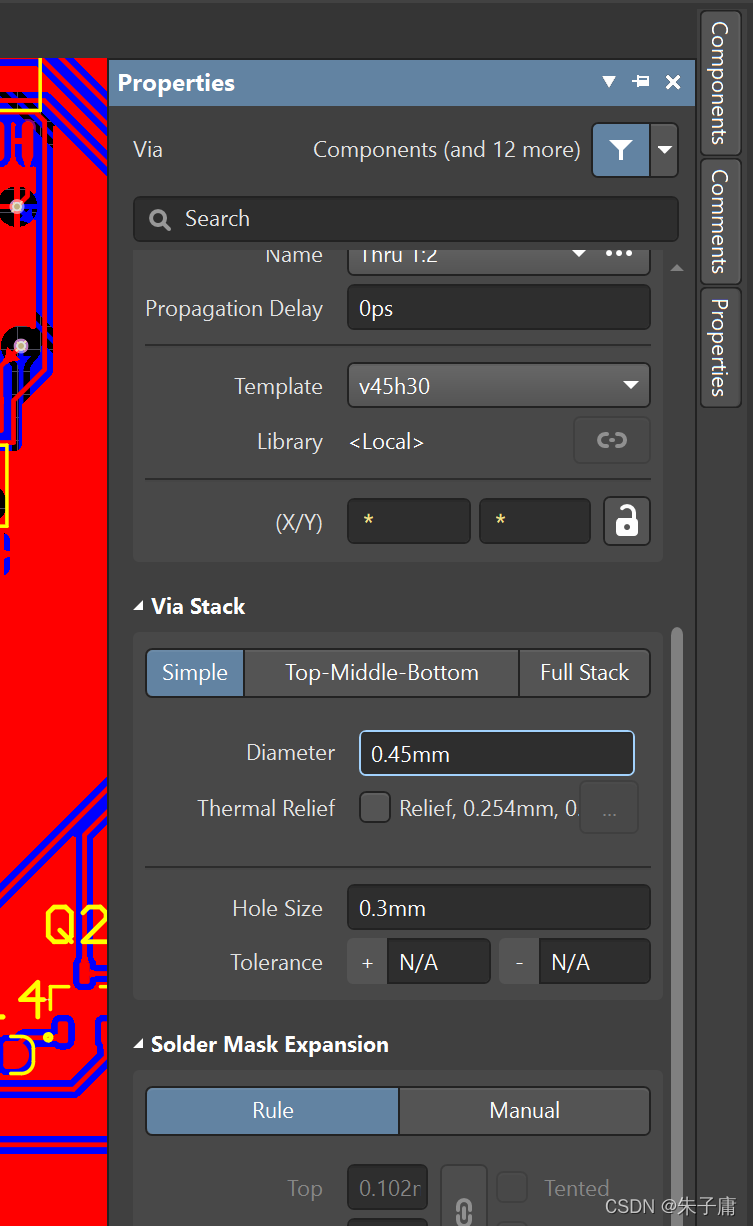

3.之后再修改即可
