OSPF下的MGRE实验

一、题目

要求：

1、R1-R3-R4构建全连的MGRE环境
2、R1-R5-R6建立hub-spoke的MGRE环境，其中R1为中心
3、R1-R3…R6均存在环回网段模拟用户私网，使用OSPF使全网可达
4、其中R2为ISP路由器，仅配置IP地址

分析：

1. 合理分配IP及环回地址
2. 配置缺省路由，实现公网的通讯
3. 配置R1-R3-R4的全连MGRE，随后以R1为中心站点配置R1-R5-R6的Hub-Spoke星型拓扑
4. 为实现私网的互相通讯，在私网段中使用OSPF，将MGRE的默认接口协议P2MP改为广播模式，将中心站点设置为DR

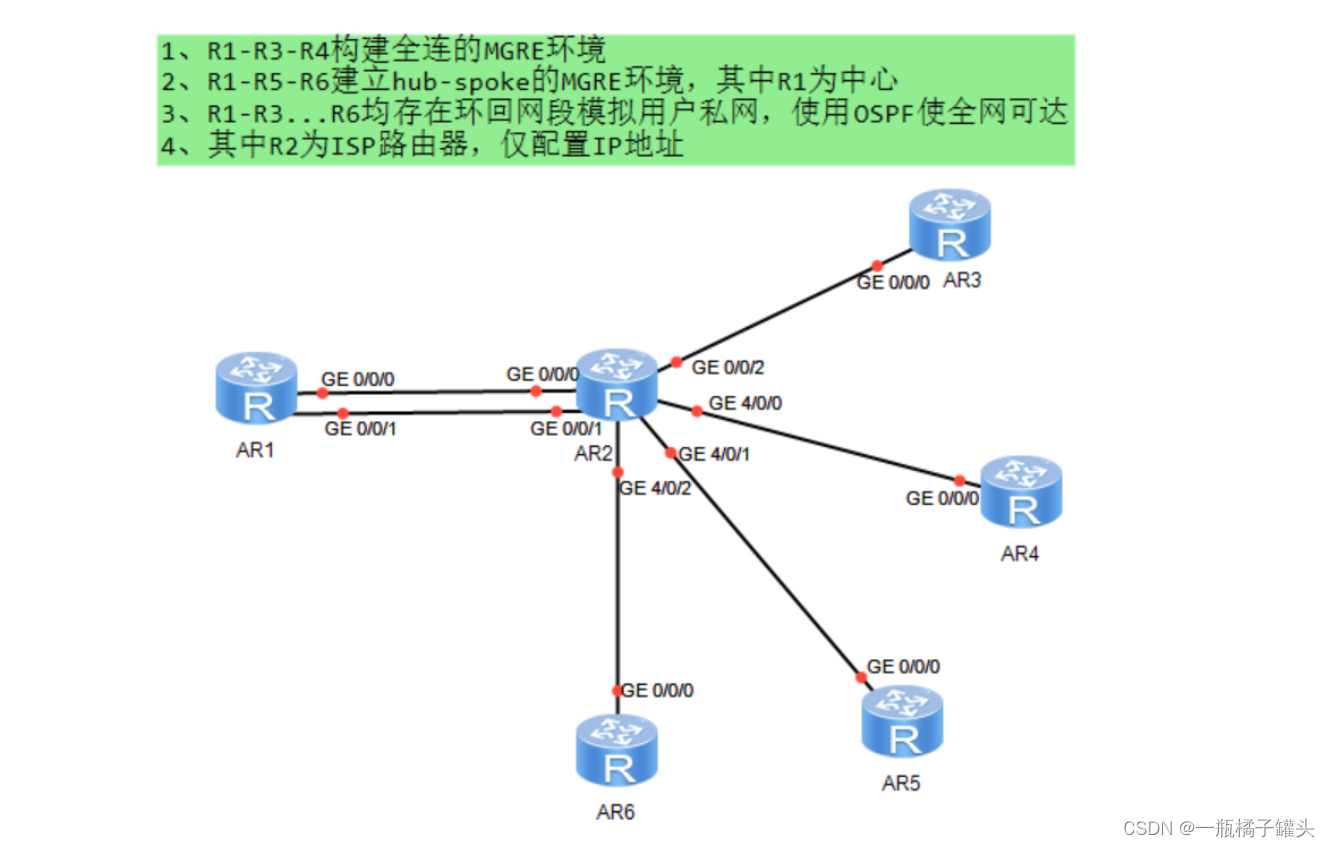

拓扑：

二、配置

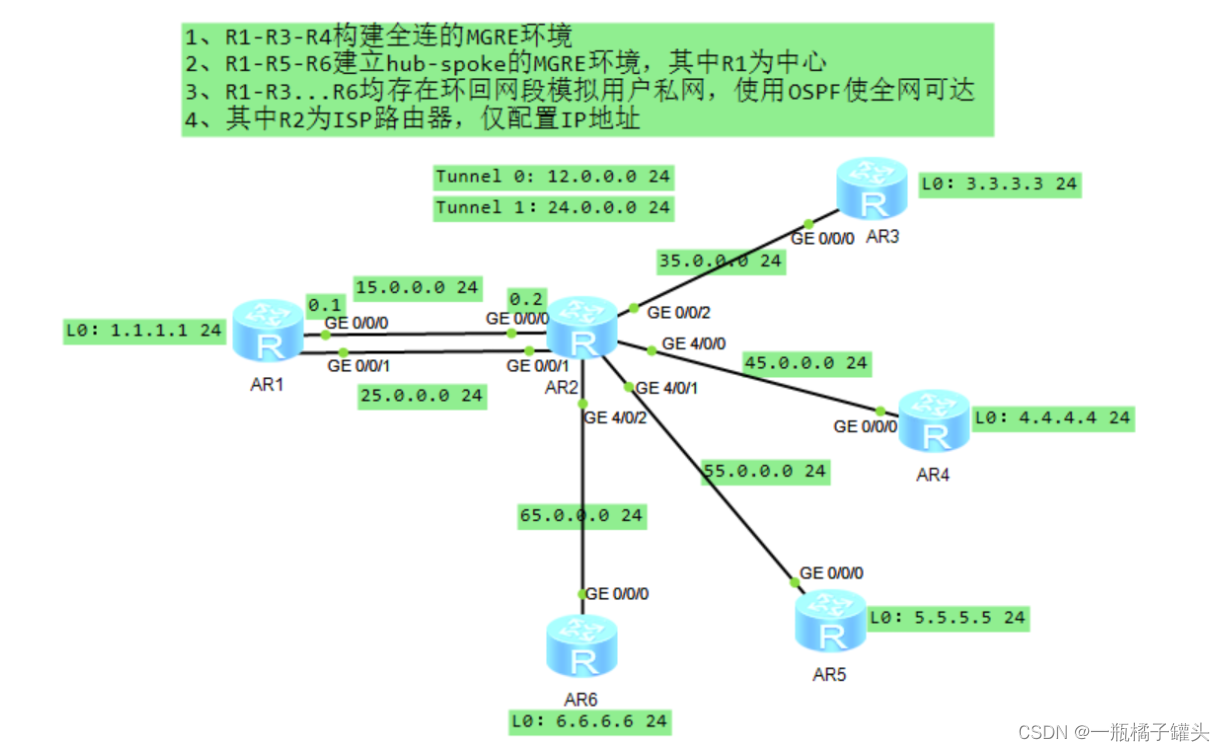

1.配置IP及环回地址

R1

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 15.0.0.1 24
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip address 25.0.0.1 24
[R1-GigabitEthernet0/0/1]int l0
[R1-LoopBack0]ip address 1.1.1.1 24

R2

[R2-ISP]int g0/0/0
[R2-ISP-GigabitEthernet0/0/0]ip address 15.0.0.2 24
[R2-ISP-GigabitEthernet0/0/0]int g0/0/1
[R2-ISP-GigabitEthernet0/0/1]ip address 25.0.0.2 24
[R2-ISP-GigabitEthernet0/0/1]int g0/0/2
[R2-ISP-GigabitEthernet0/0/2]ip address 35.0.0.2 24
[R2-ISP-GigabitEthernet0/0/2]int
