我看了一篇高引用的综述性文章，感觉写的挺好的，把其中的一个部分“3D POINT CLOUD SEGMENTATION” 里的内容结合自己的理解写了篇笔记，在这里进行分享，适合入门选手了解（如果写的有不准确的地方，还请大家指出，谢谢！），需要了解更多细节可以下载这篇论文看。

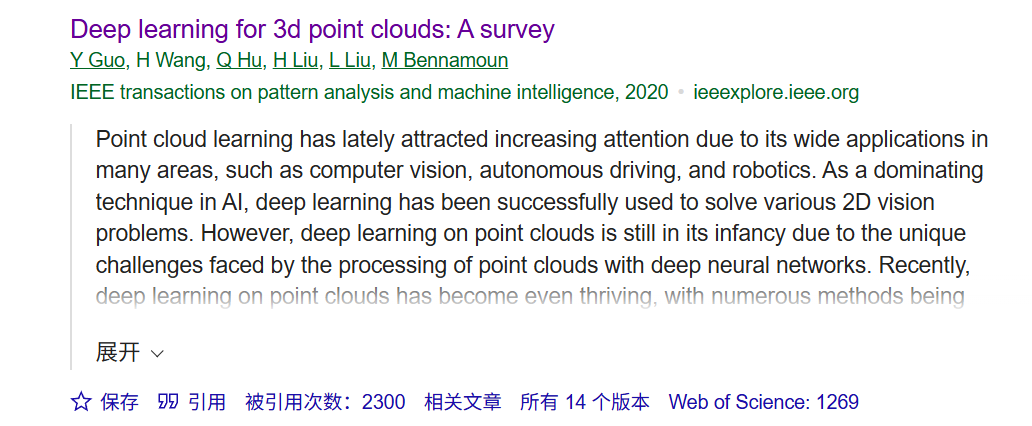

Guo Y, Wang H, Hu Q, et al. Deep learning for 3d point clouds: A survey[J]. IEEE transactions on pattern analysis and machine intelligence, 2020, 43(12): 4338-4364.

1、3D点云分割方法

🔹一、3D Semantic Segmentation（语义分割）

定义： 将点云中每个点赋予一个“语义类别标签”（比如：地面、建筑、树木、行人、车等）。

1. Projection-Based Methods（投影方法）

思路：把3D点云投影成2D图像，借助图像的CNN来做语义分割。

原理：把3D点云“拍成照片”（比如从上往下看），变成2D图像，像处理照片一样用CNN来做分割。
类比理解：你把一堆零散的沙子（3D点）拍个照，然后在照片上用涂色的方式标出来“这块是车”，“这块是行人”。
举例：将点云投影到地面（BEV视角）、球面（像SqueezeSeg）等，形成类似深度图或RGB图像的结构。
优点：可复用成熟的2D语义分割技术。
缺点：投影过程会导致信息丢失（比如深度、遮挡问题）。

2. Discretization-Based Methods（离散方法）

思路：把3D空间“划格子”，把点云转换为体素（Voxel）或栅格（Grid），再用3D CNN处理。

原理：把点云的3D空间“划格子” → 每个小立方体叫“体素 voxel”，然后用3D CNN对体素处理。
类比理解：就像把整个空间分成一个个小“乐高方块”，每个方块里有哪些点，就打个标签。
举例：VoxelNet：直接把点云体素化后用3D卷积做处理。
优点：有结构感，适合大场景（如建筑、地面）。
缺点：分辨率受限，占用内存大，处理效率低。

3. Hybrid Methods（混合方法）

思路：结合投影、体素和原始点云等多种方式取长补短。

原理：结合投影、体素和原始点处理，取长补短。
举例：MinkowskiNet 结合稀疏体素和卷积方法。
优点：效率和精度之间取得平衡。
缺点：设计复杂，对工程实现有挑战。

4. Point-Based Methods（基于点的方法）

思路：直接处理原始的点云，使用神经网络。不需要投影或体素化。

原理：每个点就像一颗“粒子”，给它输入位置（x, y, z）、有时还加上颜色（r, g, b）或强度信息，让神经网络告诉我们：“这个点属于什么类别”
类比理解：像是“一个个点”做问卷调查：“你是地面吗？”“你是车吗？”再根据周围点的回答一起判断。
举例：PointNet、PointNet++、DGCNN、PointTransformer。
- PointNet：输入是点 → 输出每点的分类。
- PointNet++：考虑邻居点的信息，更精准。
- DGCNN：把点之间的“边”也考虑进去，用图神经网络提特征。
优点：原始信息保留最好，处理精度高。
缺点：计算量大，点之间缺乏结构（点是无序的），需要设计特别的邻接结构。

🔍 主要代表方法对比：

模型	特点	能力
PointNet	直接处理每个点，忽略周围邻居	能捕捉整体形状，但对细节不敏感
PointNet++	加入局部邻域，层次化聚合	能识别曲面变化、边缘、小结构
DGCNN	用图建边，动态调整邻居点连接	特征更强，适合复杂形状
PointTransformer	用注意力机制建邻居间关系	类似Transformer那一套，精度高

🔧 模型怎么“理解点”？（以 PointNet++ 为例）

采样：选出一部分关键点（比如远离边界的地面、物体边缘）。
建邻域：对每个关键点，在点云中找“附近的点”（K近邻 or 球形邻域）。
提特征：用MLP（多层感知机）提取邻域内每个点的局部特征。
聚合：把邻域内的特征“汇总”成该关键点的特征（类似做平均或最大池化）。
堆叠多层：像CNN一样，做成多层局部+全局融合。

🔹二、Instance Segmentation（实例分割）

定义： 不仅要告诉“每个点是啥”，还要知道“属于哪个具体对象”。比如：图中有两辆车，语义分割都标成“车”，实例分割则会标成“车1”、“车2”。

1. Proposal-Based Methods（候选框方法）

思路：先生成“物体候选区域”，然后在区域内做精细分割。

原理：先提出几个“可能是物体”的区域，再在每个区域内精细分类。
类比理解：像摄影师先拿一个框圈出“可能是车的地方”，再细看里面是不是车，是几号车。
举例：3D-MPA：使用Proposal生成多个候选区域，再做区域内分割。
优点：适合处理边界明确的物体。
缺点：计算复杂，候选框容易重叠或错位。

2. Proposal-Free Methods（无候选框方法）

思路：不生成候选框，直接根据点之间的关系进行“聚类”，形成不同实例。

原理：不生成“框”，直接通过点之间“相似性”或“连通性”来聚类。
类比理解：就像你在一堆点之间“拉关系”，谁离得近、特征像，就分成一类。
举例：ASIS、JSIS3D、PointGroup。
- PointGroup：先做语义分割，再将相似点聚成不同“车”或“人”
- ASIS：共享语义和实例特征，边分边聚类。
优点：流程简单，适合稠密或无明显边界的点云。
缺点：对点的邻接信息、聚类算法依赖大，边界容易模糊。有时边界不清楚，会把两个物体混在一起。

🔹三、Part Segmentation（部件分割）

定义： 通常在一个物体已知的前提下，对其“组成部分”进行分割。比如：一把椅子 → 椅背、椅腿、坐垫等。

思路：先识别是“椅子”，然后在其上进行“部件级别”的细分。
类比理解：就像你买了一把椅子，需要给每个部件编号来组装。
相关方法：常用 PointNet++ 进行监督训练。
举例：常用于CAD建模、ShapeNet Part等任务。
- 基于 PointNet++ 进行训练。
- 使用 ShapeNet Part 数据集（每个物体都带有部件标注）
优点：常用于CAD建模、ShapeNet Part等任务。
- 基于 PointNet++ 进行训练。
- 使用 ShapeNet Part 数据集（每个物体都带有部件标注）
缺点：物体部件的定义存在主观性，不同实例的结构差异较大。

总结：任务+方法对照表

任务类型	主要目标	代表方法类型	是否保留原始点云结构
Semantic Segmentation	每点分类（车、人、树…）	投影 / 体素 / 点云 / 混合	点方法保留最好
Instance Segmentation	区分同类不同物体（车1、车2）	候选框 / 聚类	大多数基于点或聚类
Part Segmentation	同一物体的局部分割（椅背等）	多数基于点云直接操作	是
