关于JDY-10M BLE组网模块配置

本文介绍了蓝牙Mesh网络中模块的组网配置方法,包括蓝牙名称、组网ID及短地址的设置。详细讲解了如何通过AT指令配置短地址,并说明了模块通信格式及其注意事项。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、组网配置

1、蓝牙名称必须一致 ,可通过AT+NAME配置

2、组网ID必须一致,可通过AT+NETID配置,ID长度为12个字节

3、组网短地址必须不一致,可通过AT+MADDR配置

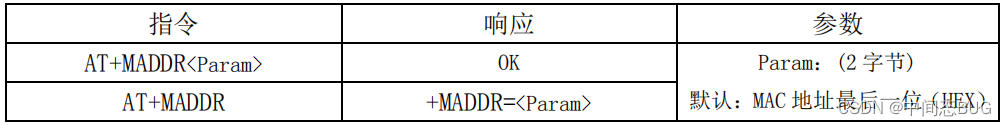

二、关于短地址的设置

关于AT指令, 利用串口调试助手进行配置,这里需要注意使用串口调试助手进行AT指令通信时,需要以文本格式发送,且以换行符为结尾。

 这里还需要注意一点,文本AT指令设置短地址时,得到的短地址为十六进制格式

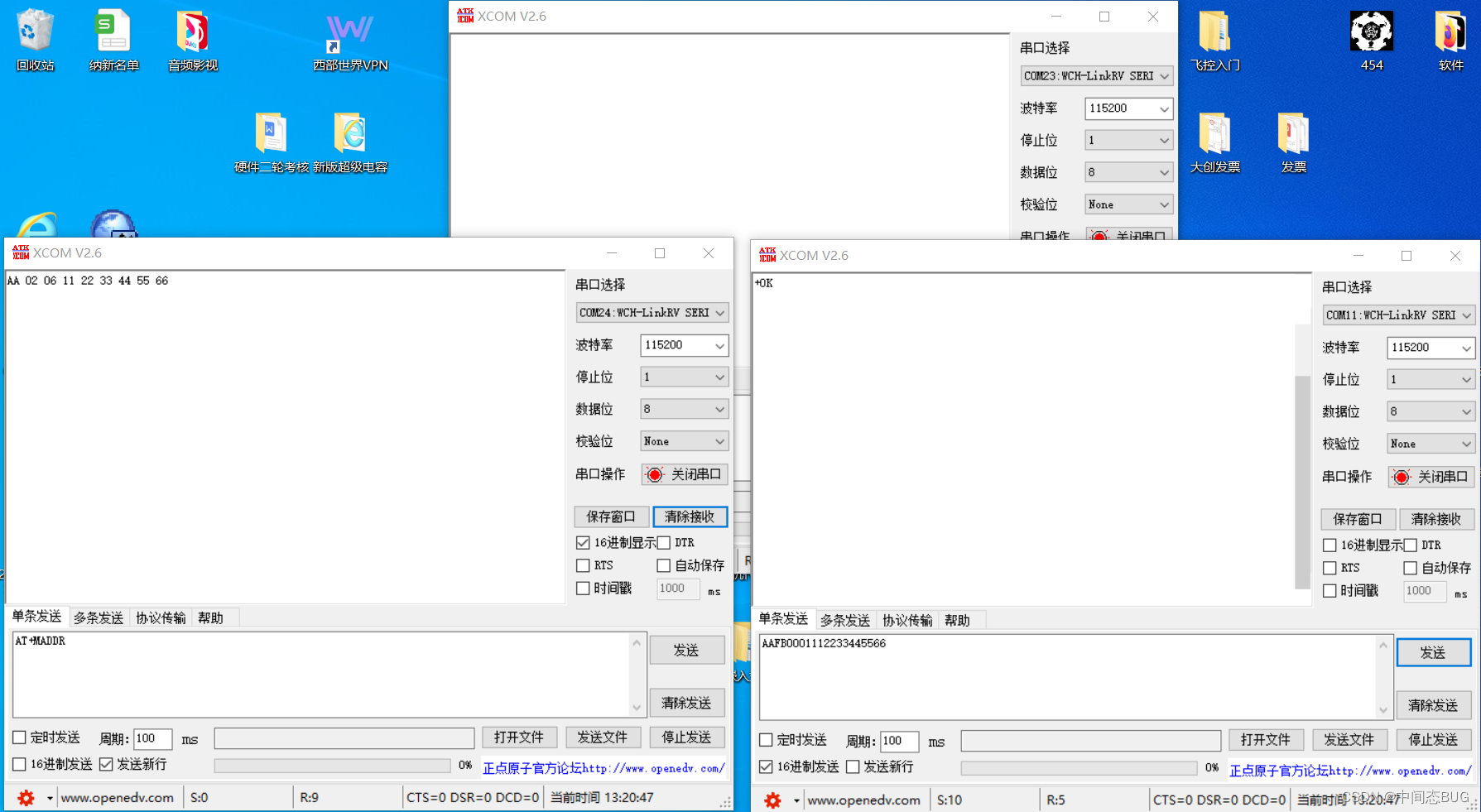

三、模块组网通信

关于mesh无线发射指令格式

模块通信格式均以十六进制格式进行通信,当发送短地址为FFFF时,为广播模式,所有模块都能收到信息(包括发送的模块本身)

 当进行定向传输时,发送的短地址为文本格式配置的对应短地址

 关于mesh无线接收格式
