本文总结了JDY-10M串口调试的关键点，包括焊接引脚、数据发送格式、AT指令注意事项、串口线连接、APP调试中的UUID选择以及蓝牙模块的电平输出等。强调了蓝牙模块与APP交互时可能遇到的问题及解决办法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

先上学习视频链接：https://www.bilibili.com/video/BV1tK4y1Y7qb?p=1

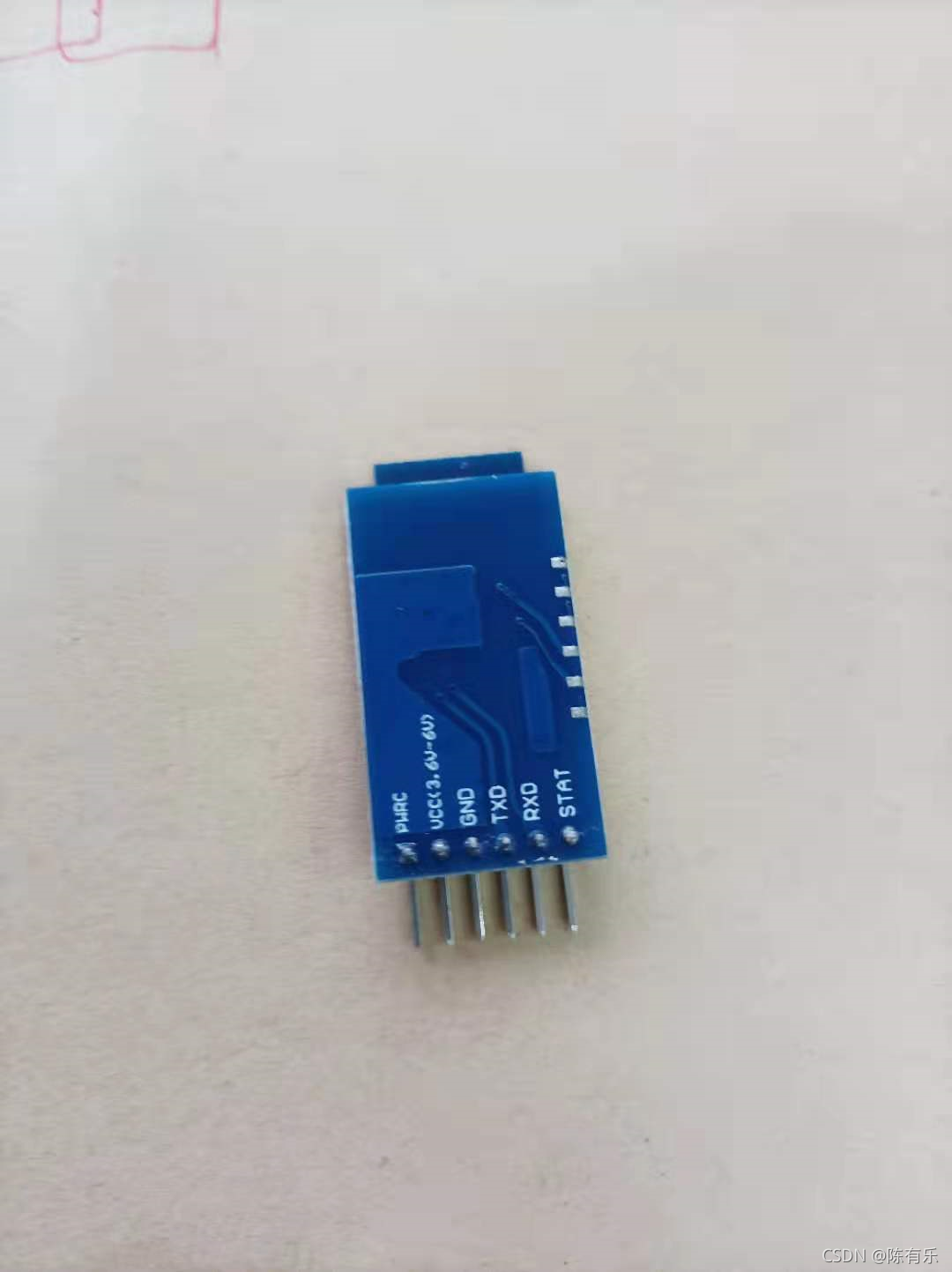

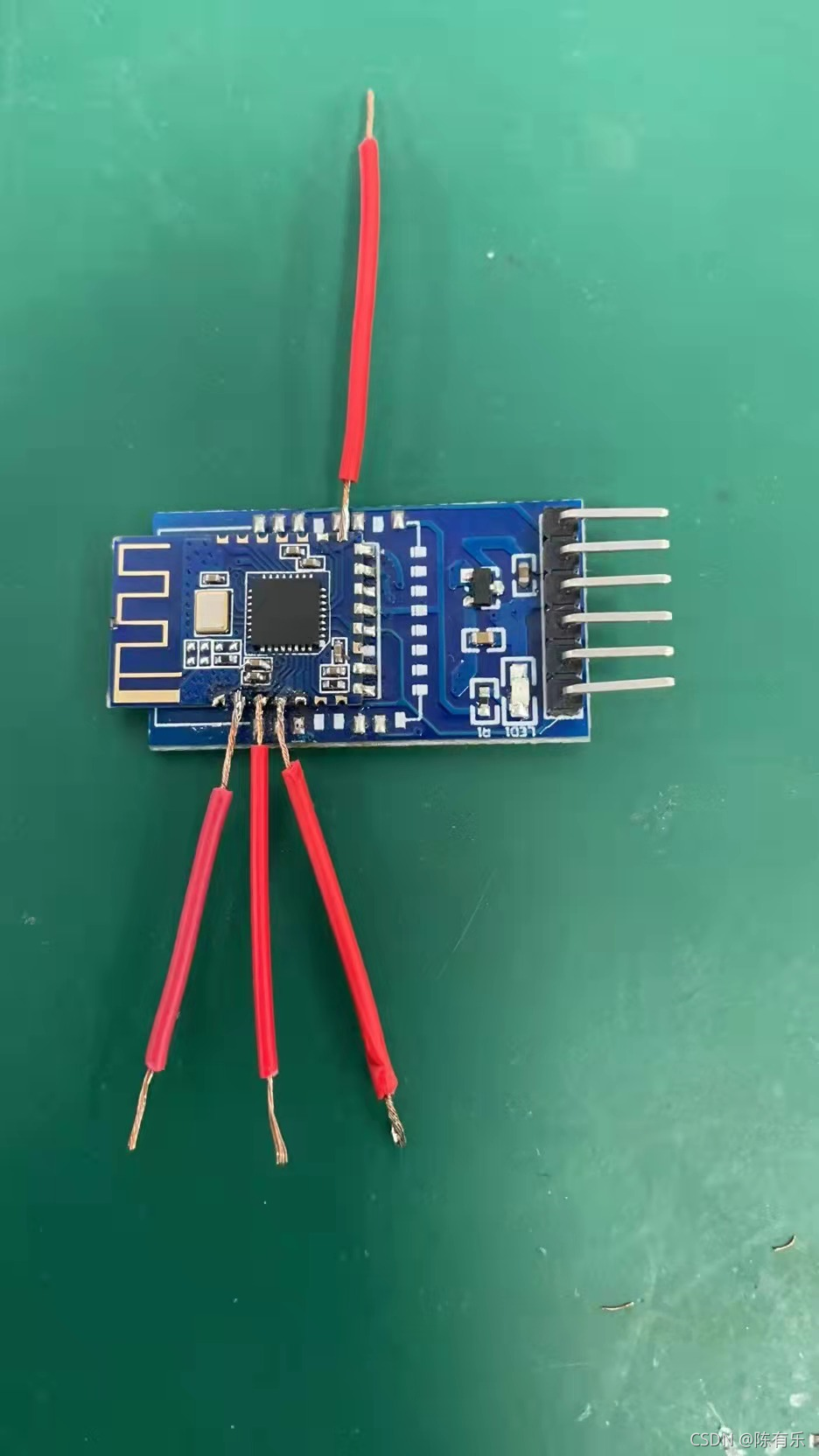

一、底板没啥用，需要功能要自己焊接引出来(下图不是本人焊的，本人太辣鸡不得行)
在这里插入图片描述
在这里插入图片描述

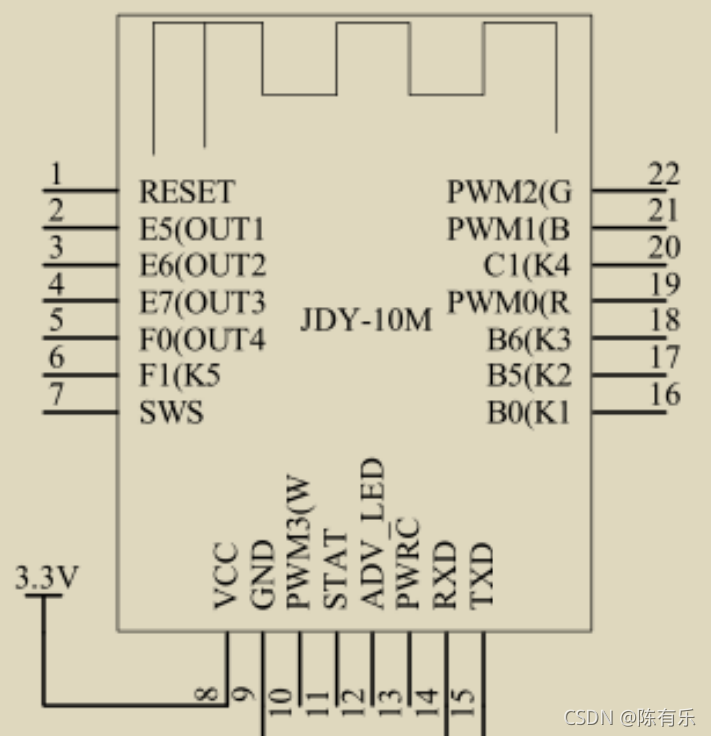

引出了OUT1、OUT2、OUT3 三个功能管脚和一个K1输入管脚。输出管脚可以控制LED灯、继电器，输入管脚可以识别按键
在这里插入图片描述

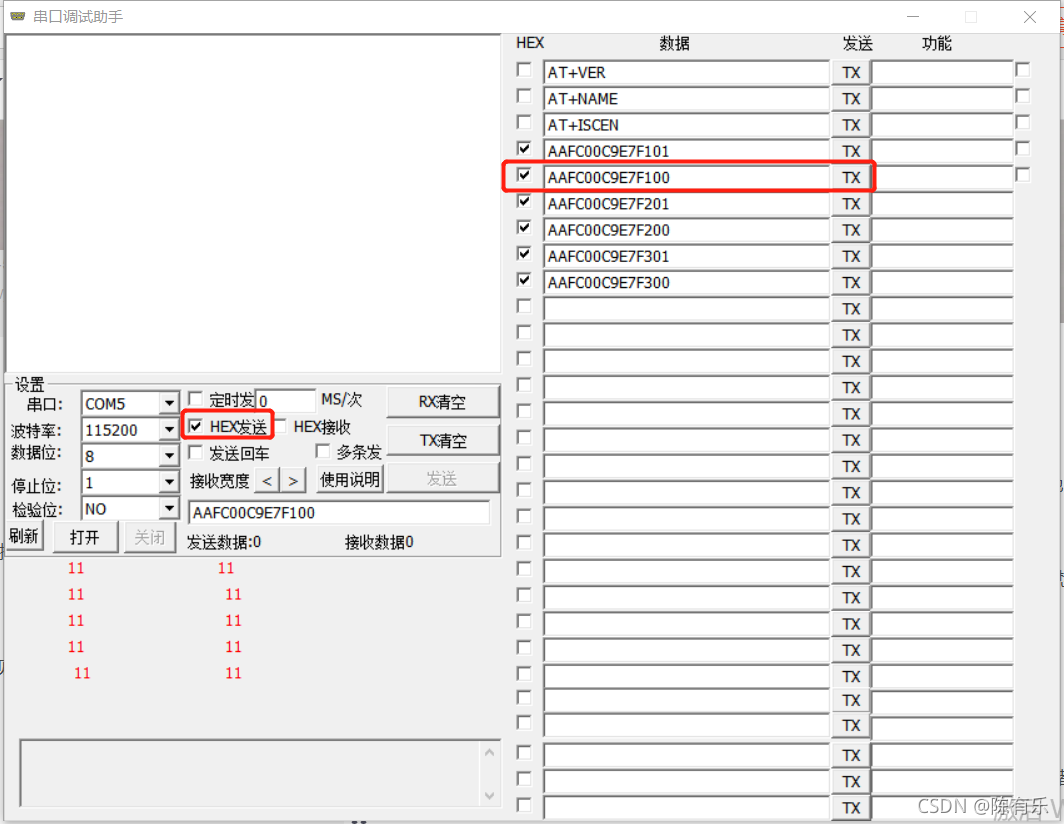

二、发功能数据是hex和不要回车
功能管脚可以控制OUT输出高电平或者低电平，具体数据可以去看JDY-10M的数据手册
在这里插入图片描述

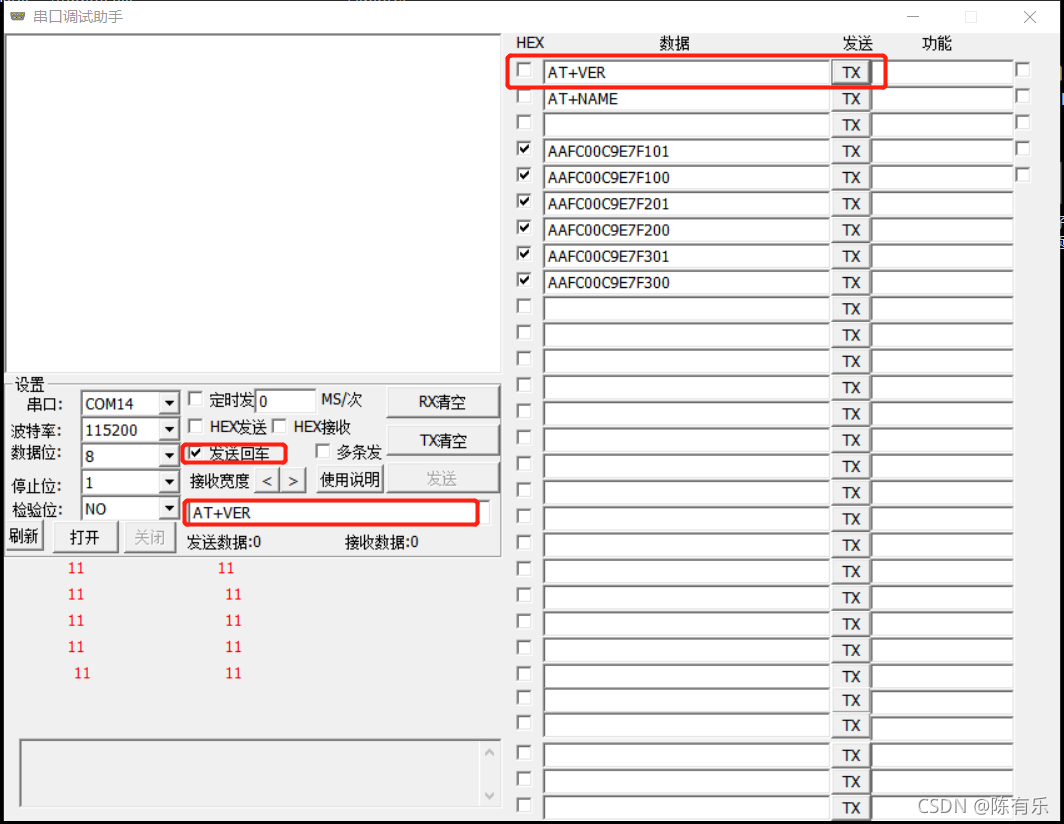

三、发AT指令时需要回车，不需要hex发送
一定要注意这些傻逼小细节，要不然你会傻傻的以为是串口线的问题
在这里插入图片描述

四、串口通讯线的RX和TX一定要与蓝牙模块的RX和TX相反，不行的话就换一换其他的串口模块

就是这
