新手小白学习使用stm32笔记，用的f103c8t6

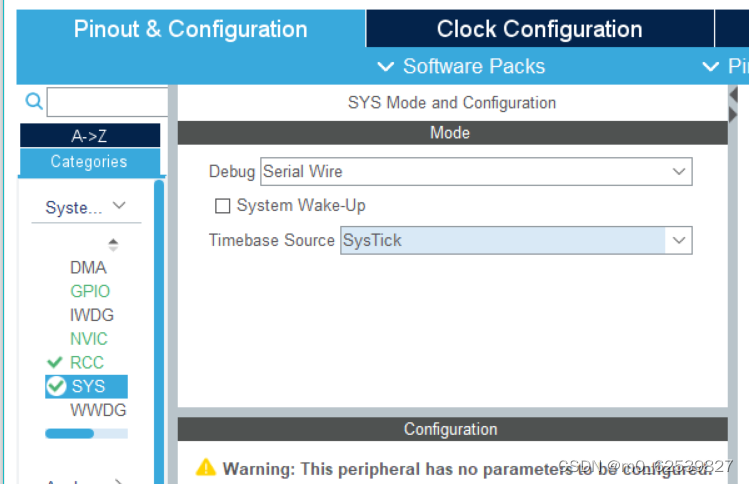

1.首先配置，选择芯片，系统调试

选择STLINK调试（Serial Wire）

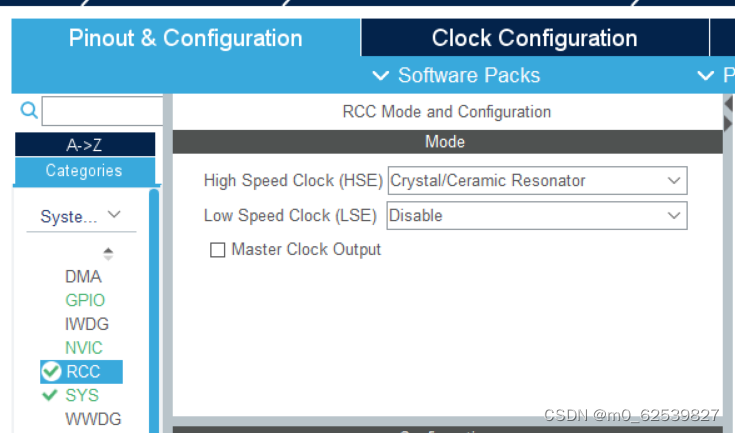

2.RCC

高速时钟源选择外部晶振（Crystal/Ceramic Resonator）

3.配置时钟树

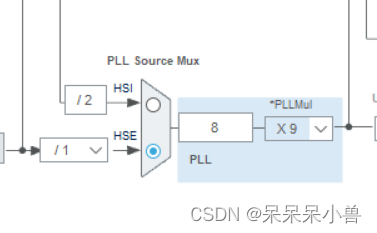

选择外部晶振8MHz，倍频为9，出来应该是8*9=72MHz，此处为PLL锁相环

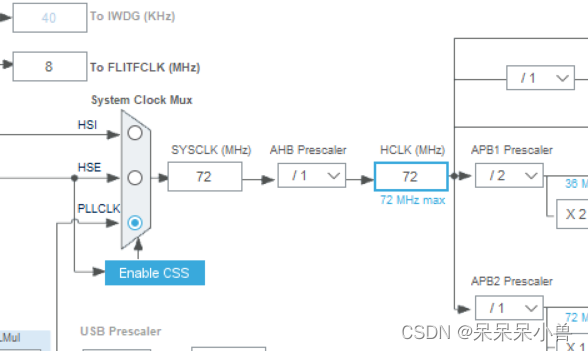

选择系统时钟来源为PLLCLK，设置APB1分频器为/2

4，串口配置

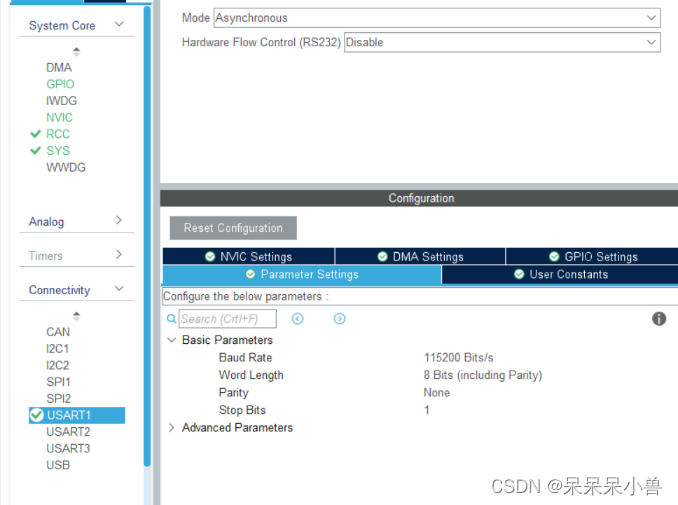

点击Connectivity，设置串口1，选择模式MODE为异步通讯（Asynchronous）

选择串口波特率为115200 Bits/s（此处分频大约为8.68us），传输数据长度为8Bits，停止位1。

5，生成工程

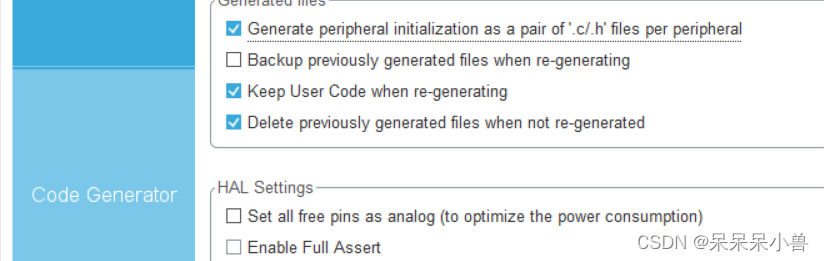

其中选择每个外设都生成独立的.c.h文件

代码生成后，我直接在while里面调用了printf函数发现串口接收不到数据，后面上网了解后发现hal中的printf函数需要用户自行重定义

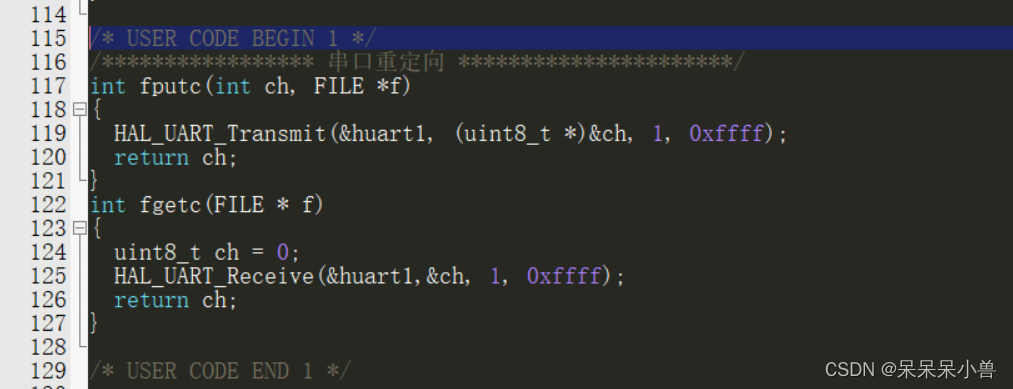

6.在usart.c中加入如下代码

/***************** 串口重定向 **********************/
int fputc(int ch, FILE *f)
{
  HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xffff);
  return ch;
}
int fgetc(FILE * f)
{
  uint8_t ch = 0;
  HAL_UART_Receive(&huart1,&ch, 1, 0xffff);
  return ch;
}

加入之后我的代码报错了，说我的FILE没有进行声明，后面经过学习发现FILE定义在stdio.h文件里面

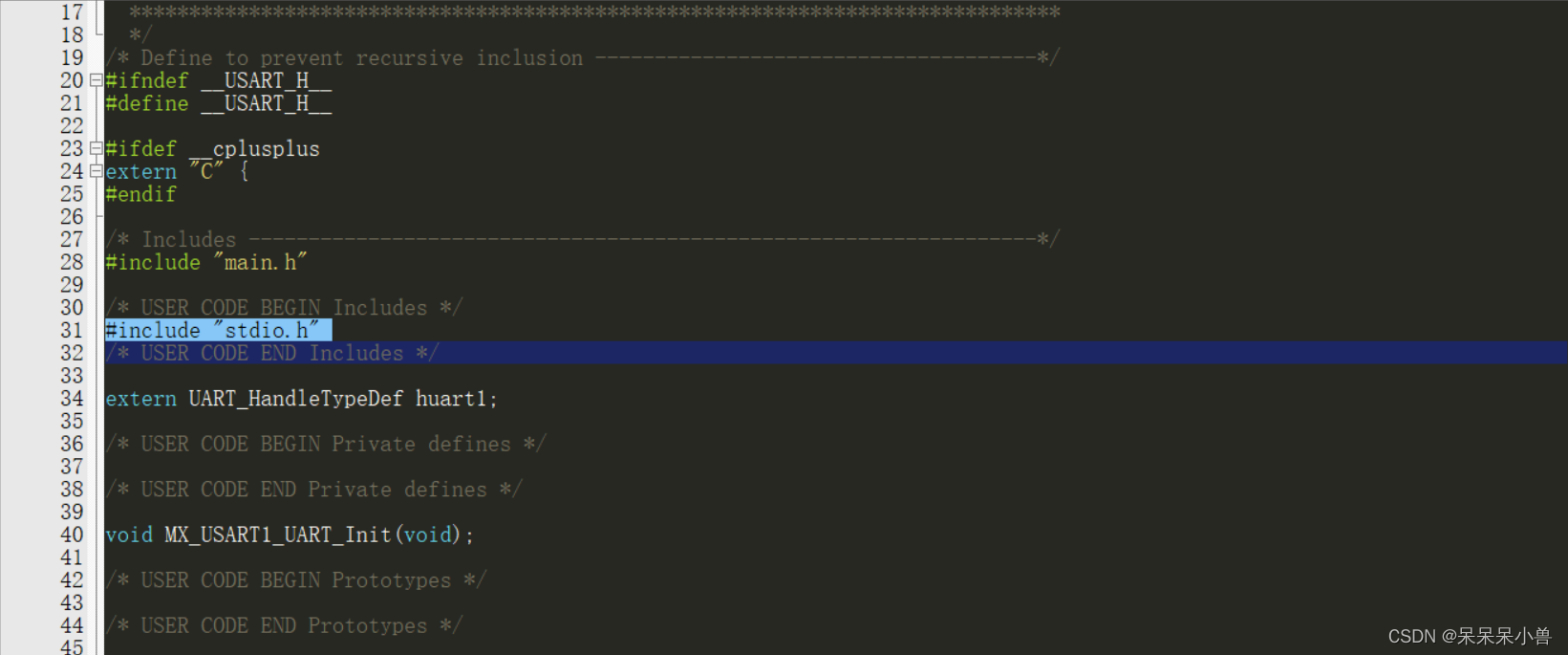

7.在usart.h文件里面包含stdio.h

#include "stdio.h"

代码运行了，但是串口软件还是没有接收到单片机发出的数据，进行代码调试会卡死，原因是漏了在KEIL中设置的一步

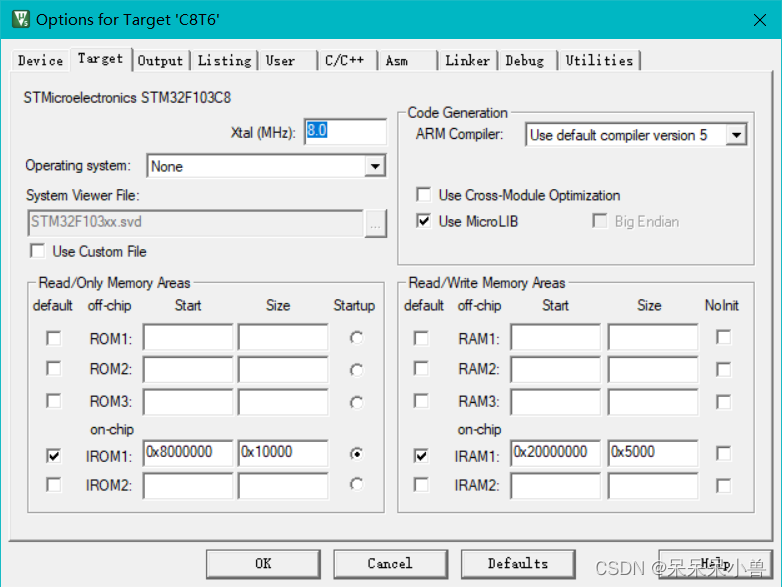

8.在魔术棒中把Use MicroLIB选项勾上

总结

这是我用串口进行数据反馈的一个小功能，HAL中串口还有一些中断回调函数的使用我没用上

发现了一些串口回调函数

//串口发送中断回调函数
void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart);

//串口接收中断回调函数
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart);

还有串口回调函数的使用方法

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart->Instance == USART1)
	{
		HAL_UART_Transmit(&huart1, uart1_rxbuf, 10, 100);    // 把收到的字节原样发送出去
		HAL_UART_Receive_IT(&huart1, uart1_rxbuf, 10);
	}
	else if(huart->Instance == USART2)
	{
		HAL_UART_Transmit(&huart2, uart2_rxbuf, 10, 100);    // 把收到的字节原样发送出去
		HAL_UART_Receive_IT(&huart2, uart2_rxbuf, 10);
	}
}

此处借鉴文章链接：stm32cubemx 串口（详细）_等不到星光等时光呀的博客-优快云博客_stm32cubemx 串口
