PE文件格式

1. 例如像.exe .elf .all .sys为后缀的文件都是PE文件，下面以hello world.exe文件作为分析样本。

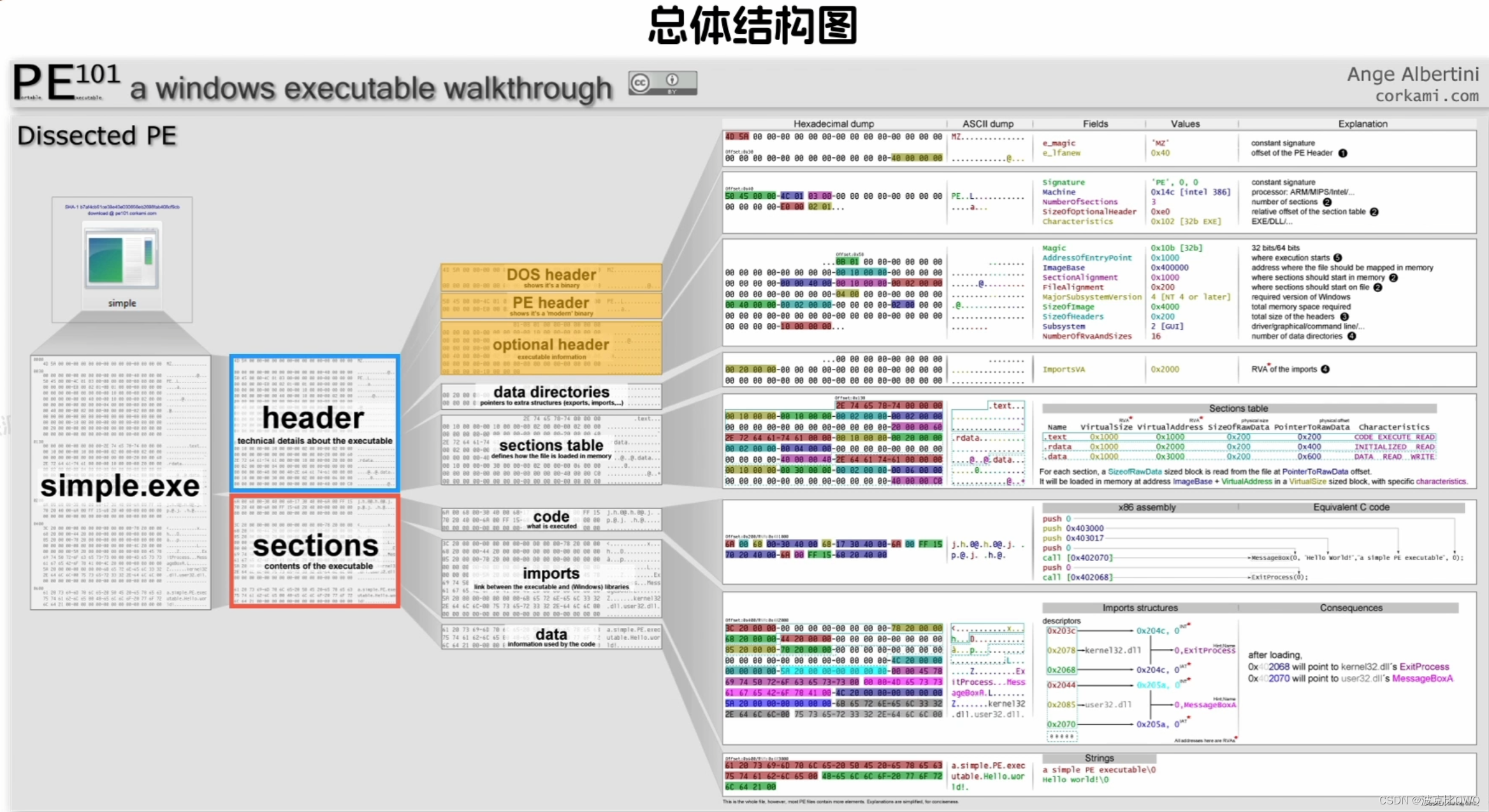

2. 下面是PE文件的整体结构：


PE头：

1. 学习PE文件格式主要学习的时PE文件的PE头，如何加载到内存，从何处开始运行、运行中需要的动态来链接库DLL有哪些、需要多大的堆/栈内存等，都以结构体的形式储存在PE头中。
2. PE头包含一下几个部分：DOS头，DOS存根，NT头，.text(代码)(节区头)，.data(数据)(节区头)，.rsrc(资源节)(节区头)。

DOS头

1.

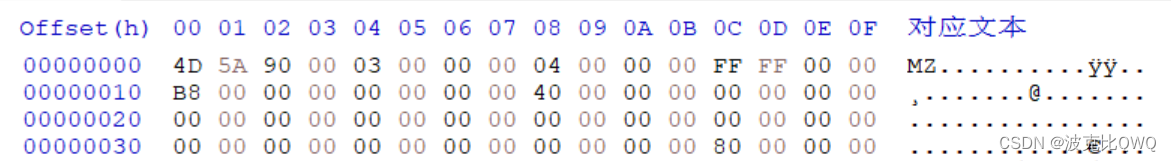

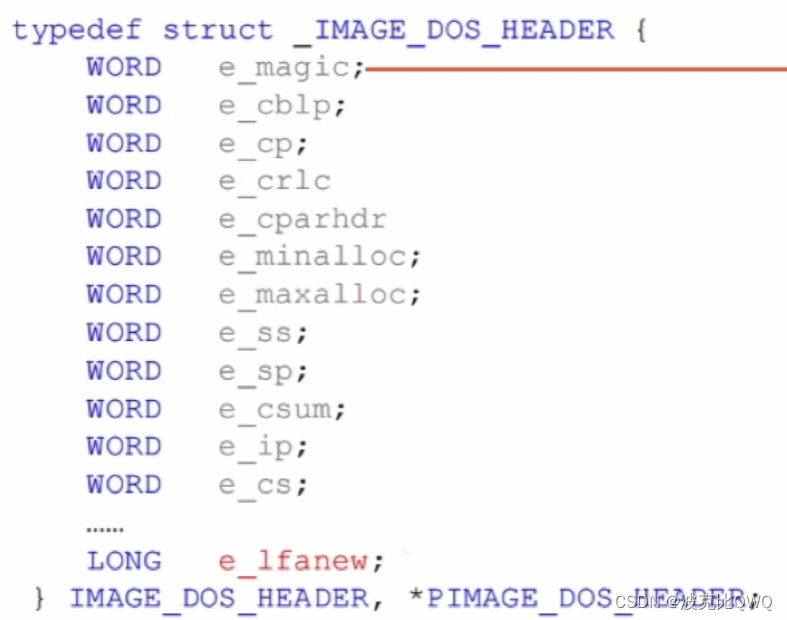

2. DOS头结构体如下：


3. DOS头最重要的成员有两个：第一个e_magic : 前两个字节指明了DOS签名4D5A(MZ),第二个:e_lfanew,指明了NT头在文件内的偏移。

DOS存根

1.

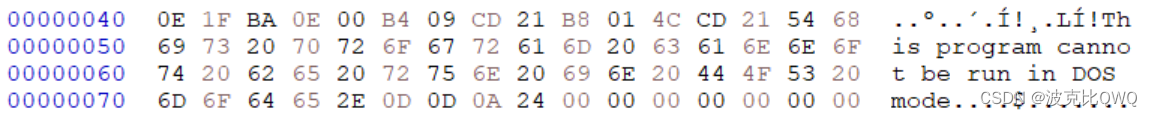

2. DOS存根部分是上个时代遗留下来的产物，在windos平台下不会执行这段命令，但是在DOS环境下运行时会执行，显示出”This program cannot be run in DOS mode“，DOS存根为的就是在DOS环境下显示一些有用的信息二存在。

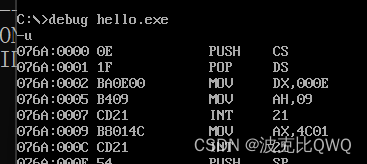

3. 在DOS下查看，前13个字节会被翻译成汇编代码，调用了21号中断的09号功能，来显示后面字符串的内容：
4.


NT头

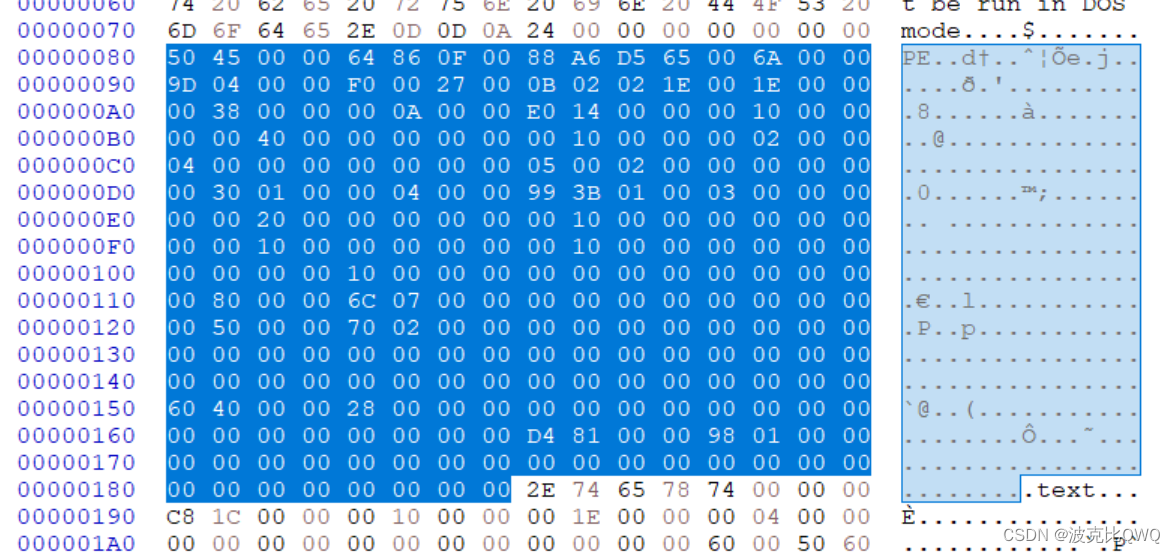

1. 根据DOS头最后的4个字节找到PE头在文件中的偏移：

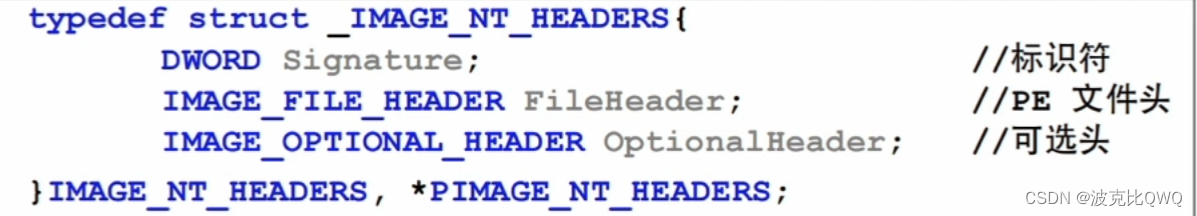

2. NT头结果提如下：
3. 首位的4个字节为签名：50 4F 00 00 -> “PE”
4. 其次是一个文件头(IMAGE_FILE_HEADER)和可选头(IMAGE_OPTIONAL_HEADER)，下面来分别查看这两个结构体

NT头：文件头

1.

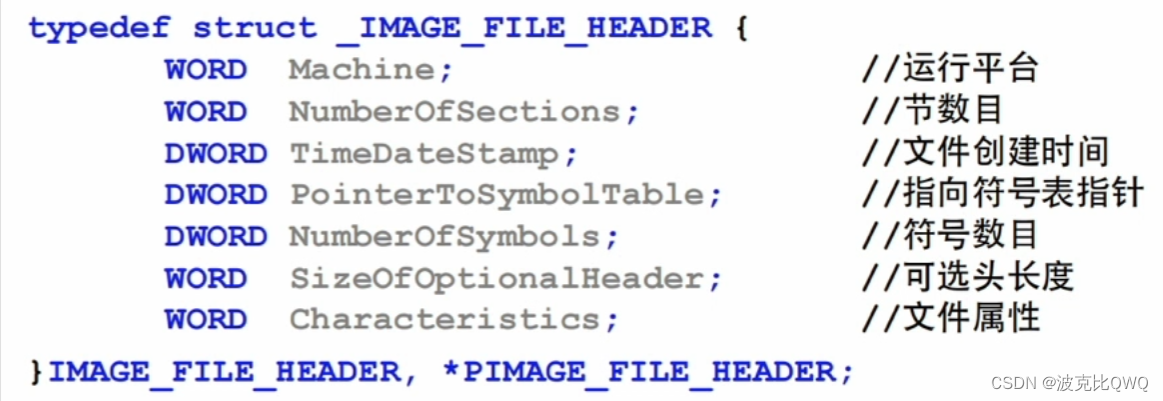

2. 去掉前面4个字节的标识后，后面的20个字节就是NT头的文件头：
3. 第一个Machine指明了运行平台，每个CPU都拥有唯一的Machine码。
4. 第二个NumberOfSections指明了文件中存在的节区的数目
5. 倒数第二个SIzeOfOptionalHeader指明了后续可选头的大小为00F0(注意这个是小端序)

NT头：可选头

1.

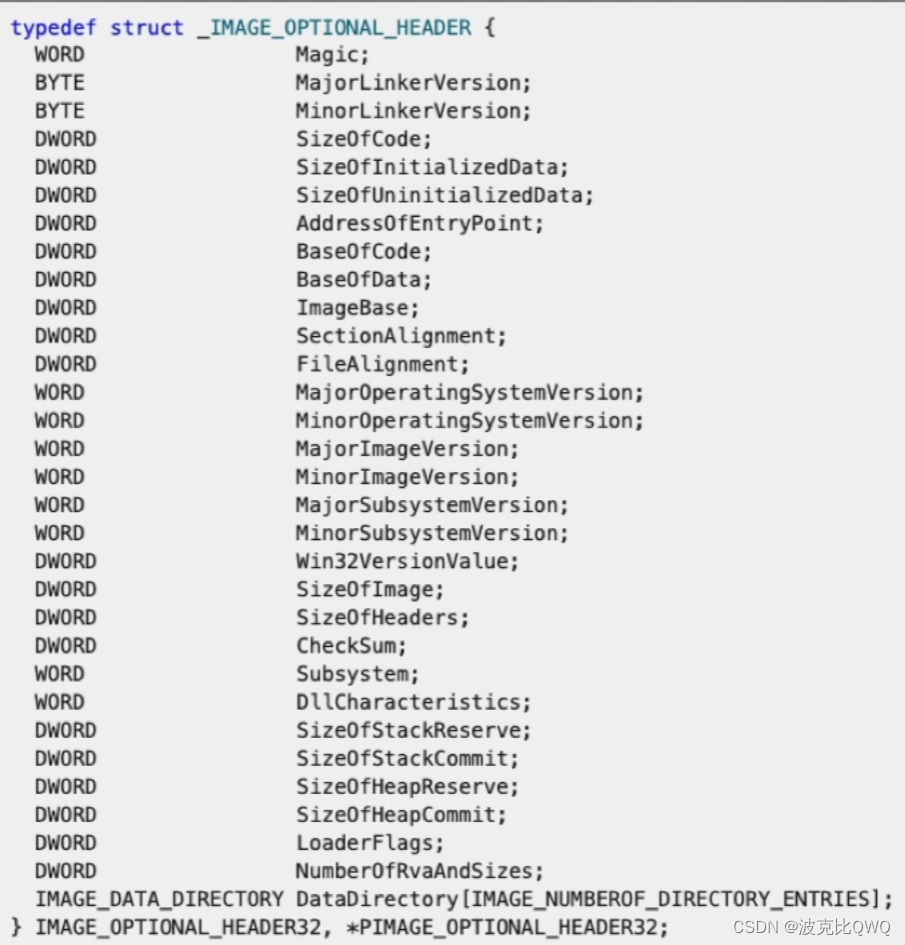

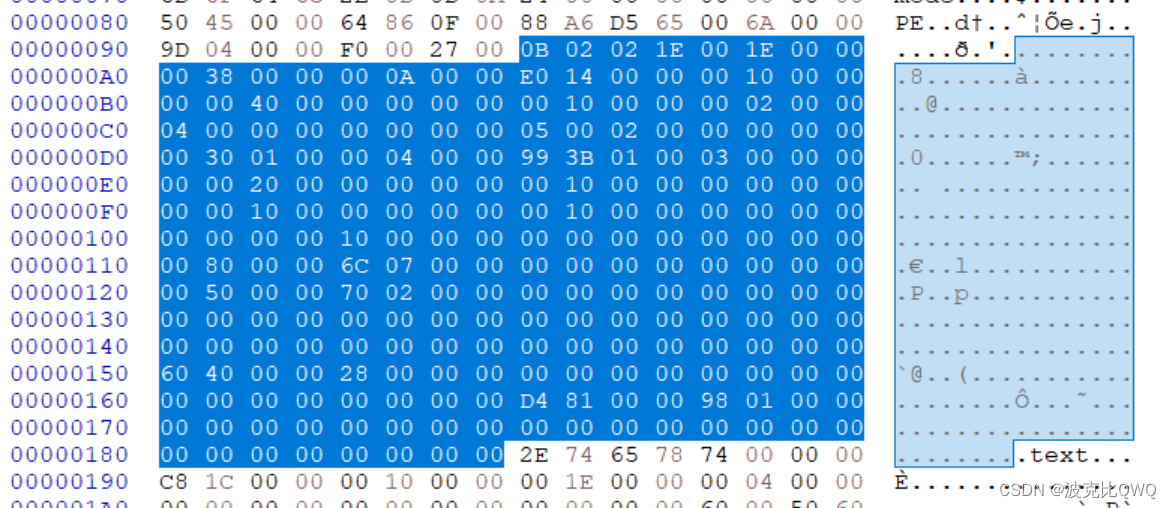

2. 可选头的结构体如下：
3. 其中包含的星系非常丰富，要完全认权可以自行查看微软的开发文档，则合理只介绍几个重要的结构
4. ImageBase指出文件被加载到内存时优先装入的基地址。
5. AddressOfEntryPoint有EP的RVA(文件被加载到内存中的相对前面ImageBase的偏移),指明了最先执行的代码的起始地址,有EIP = ImageBase+AddressOfEntryPoint，EIP寄存器指向要执行的代码。
6. SizeOfHeader指出了整个PE头的大小。

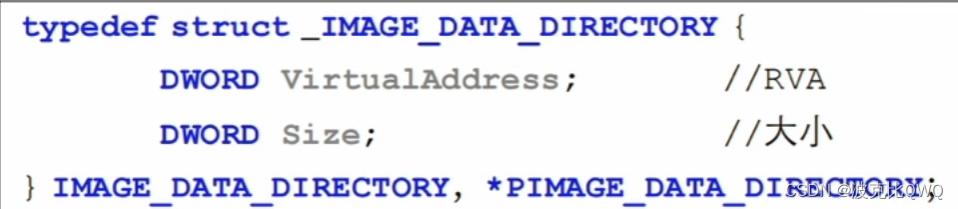

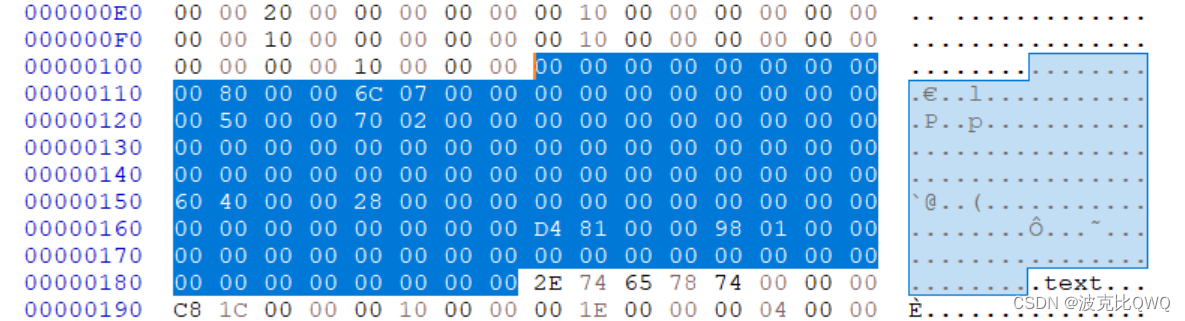

7. 最后一项DataDirectory，其由时IMAGE_DATA_DIRECTORY构成的数组，IMAGE_DATA_DIRECTORY结构体如下：
8. 第一项是RVA(加载到内存中是的偏移地址)，Size(当前表的大小)。

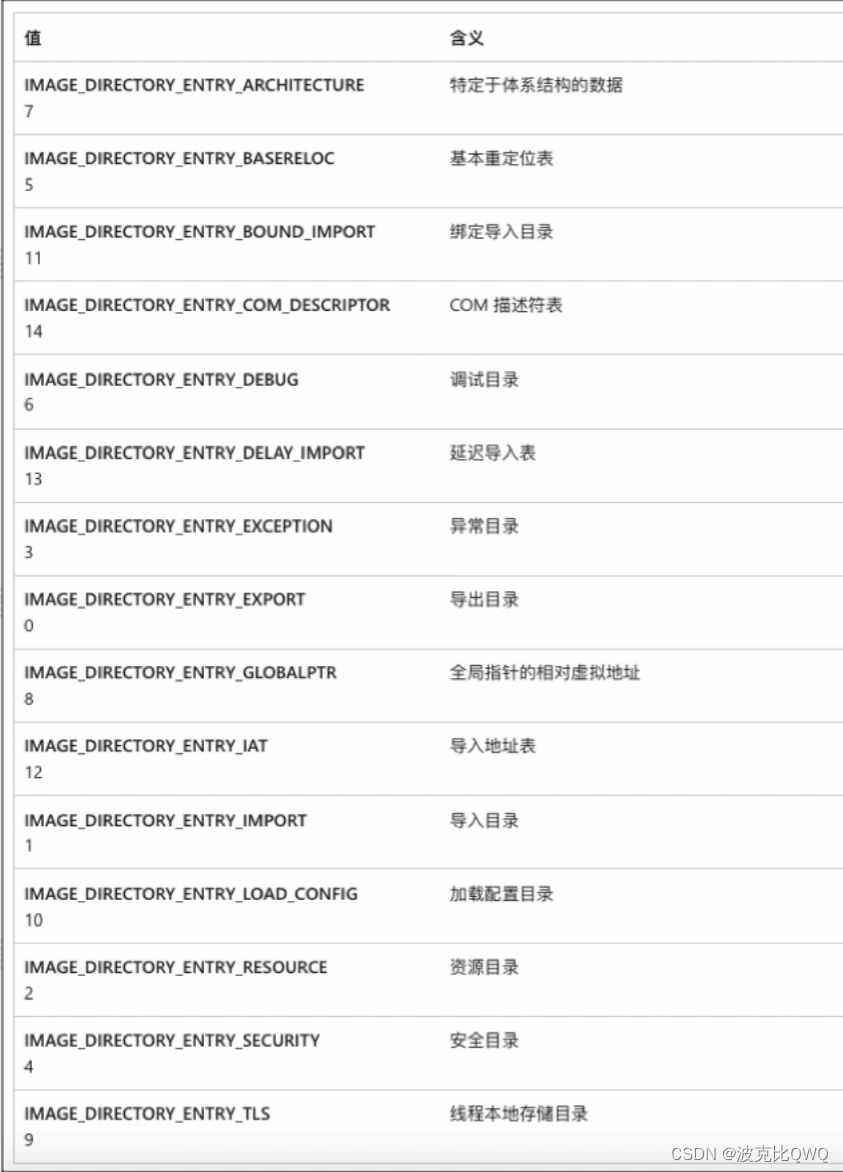

9. 节表的内容如下：
   10.在最后一项DataDirectory中主要重点关注，第一项导出目录(导出表) 和 第二项导入目录(导入表)
10. 从上面可见，该hello.exe程序没有导出表，但是又一个导入表，其RVA为 : 00008000(但是这只是导入表的RVA，不是其在文件中的偏移，后面会进行转换)

节区头

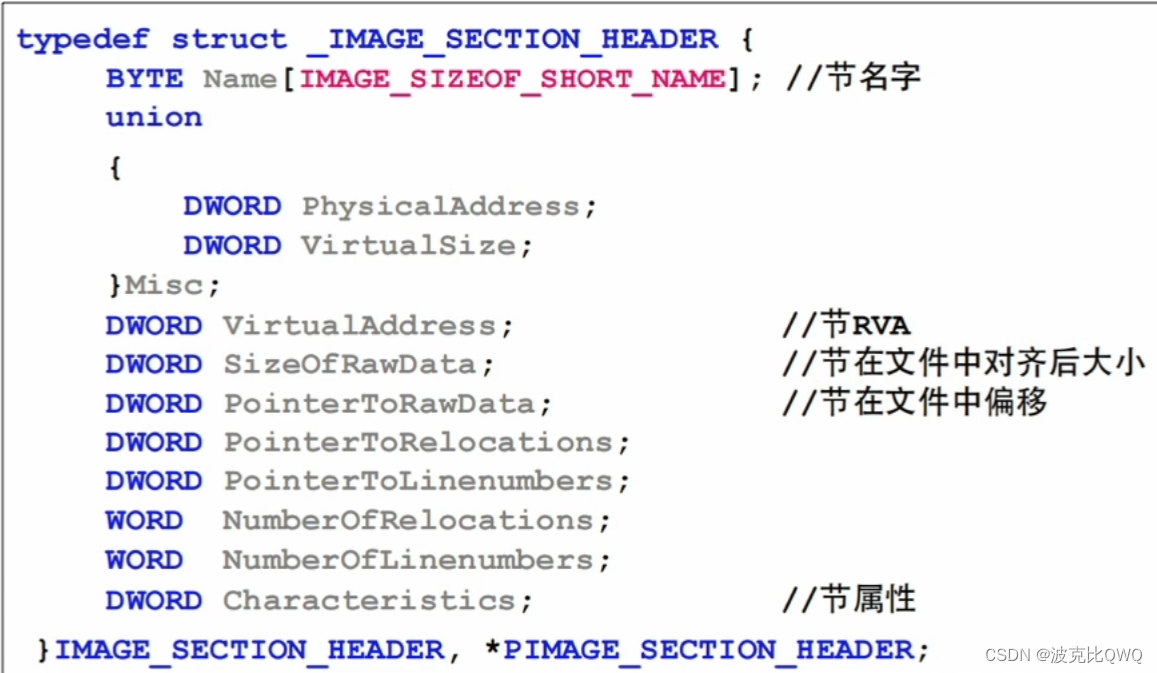

1. 节区头的结构体：
2. Name指明了节的名字。
3. VirtualAddress指明了节的偏移RVA(相对于ImageBase)
4. PointerToRawData节在文件中的偏移
5. Charactercis节的属性，是可读、可写。

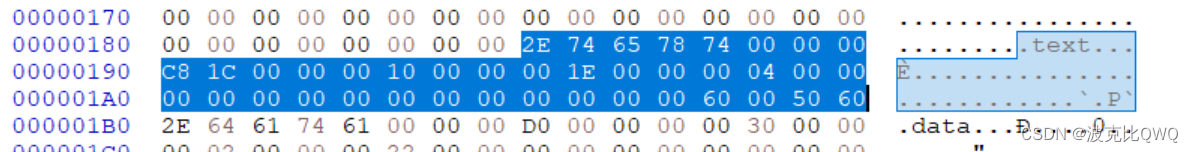

.text(代码)(节区头)

2. 说明 .text节区 的RVA是 00001000，FOA是 00000400 ，之间相差了00000C00。

.data(数据)(节区头)

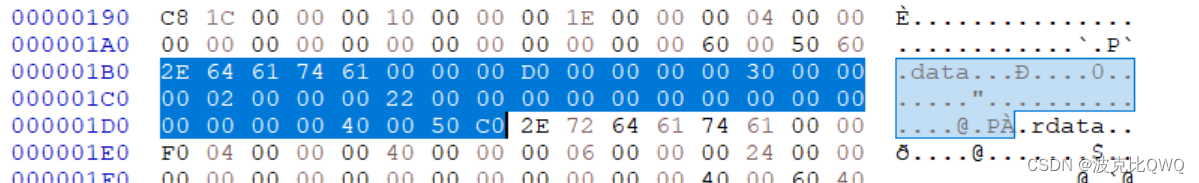

2. 说明 .data节区 的RVA是00003000，FOA是00002200. 之间相差了00000E00。

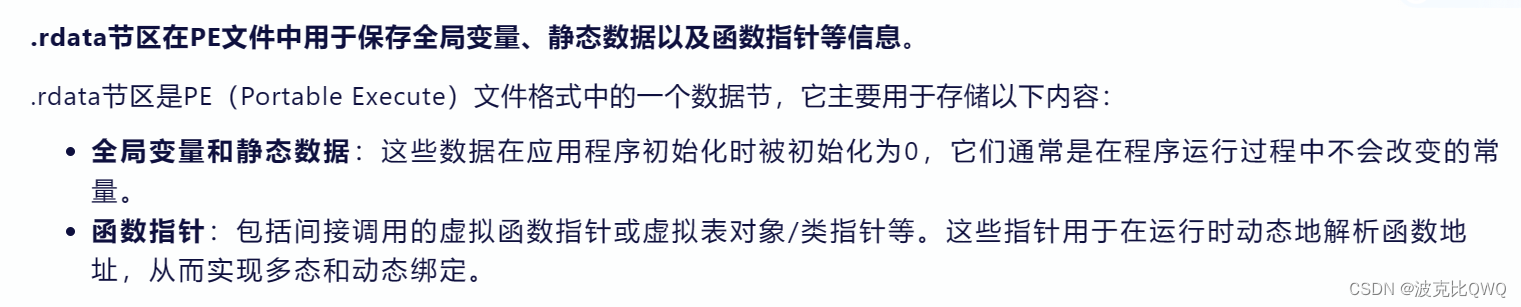

.rdata

1.

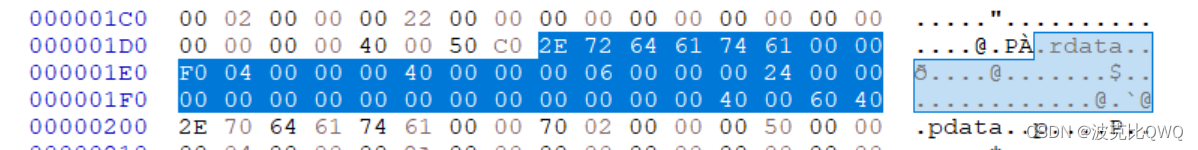

2. 说明**.rdata节区的RVA是00004000**，FOA是00002400，之间相差00001C00。

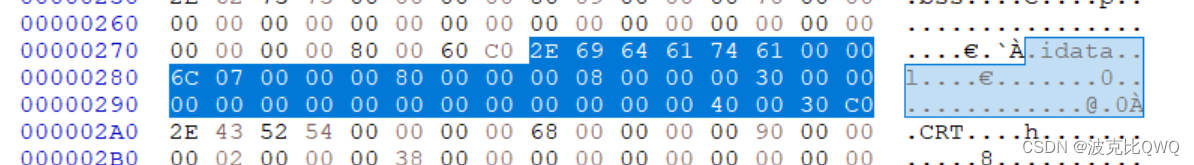

.idata，导入表

1. 说明**.idata节区的RVA是00008000**，FOA是00003000，之间相差00005000
2. .idata中包含导入函数的信息，即程序运行时需要调用的外部函数（或API）的信息。查看RVA：00008000刚好和前面查看的导入表RVA相同，说明.idata段的开头就是导入表的所在位置，但是现在只知道RVA(其加载到内存中后的偏移地址)，并不知道其FOA(在文件中的偏移)。

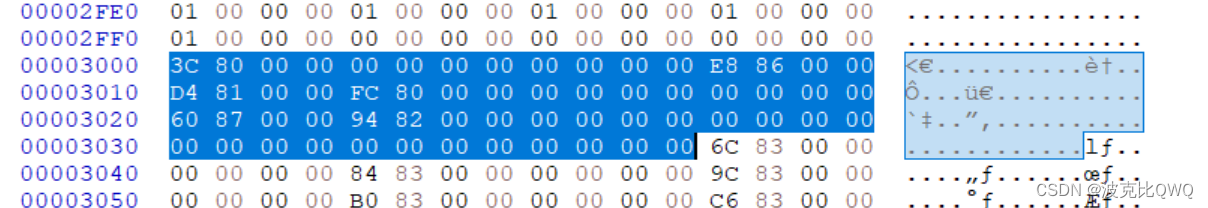

3. 但是由于.idata的RVA刚好和导入表的RVA相同，所以直接使用.idata的FOA(PointerToRawData)，作为导入表的在文件中的偏移00003000，去查得导入表，其一共导入了两个库(一个占20字节，最后20字节全为0)：

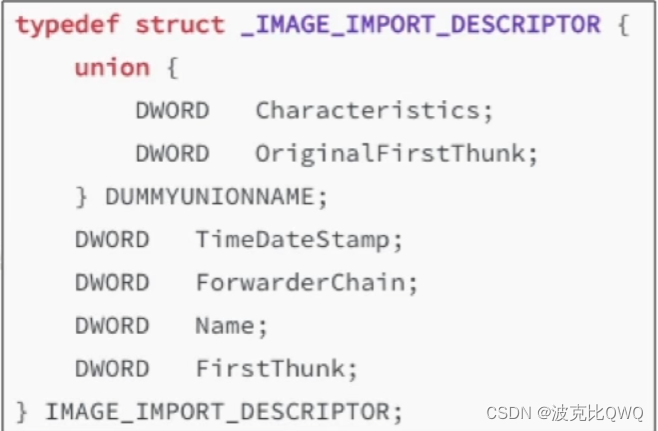

4. 根据导入表的结构体：

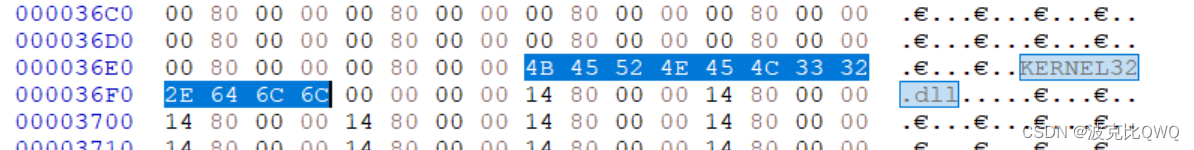

5. 其中那么字段指明了导入的动态链接库DLL的名字的RVA000086E8，安静其转化为FOA即可定位到该库的具体位置：000086E8-00005000(前面在idata中计算出的RVA与FOA的差值)=36E8,定位到下面这张图的位置,库的名字叫KERNEL32.dll，KERNEL32.dll是Windows操作系统中一个非常核心的32位动态链接库（DLL）文件，它对系统运行至关重要。：

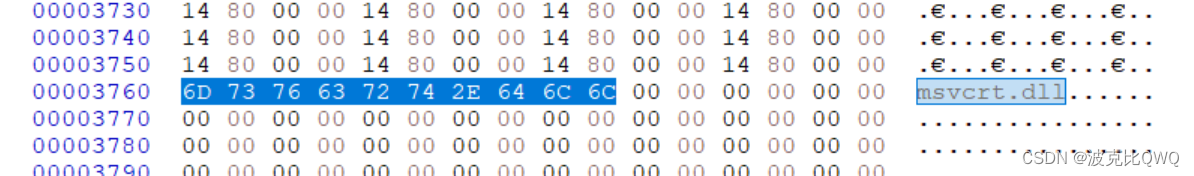

6. 查看第二个动态链接库：00008760-00005000=0003760，定位到下面这张图，msvcrt.dll：

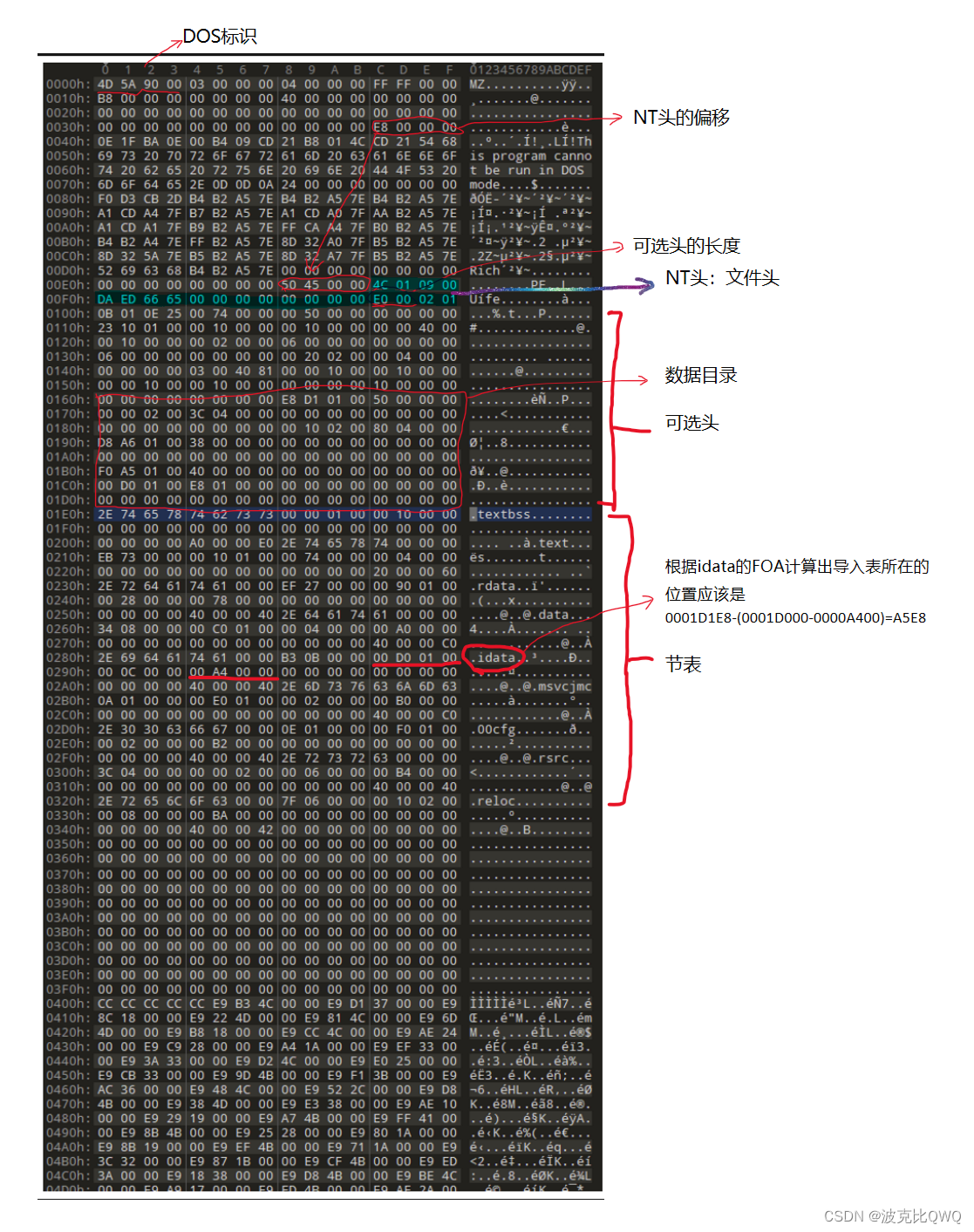

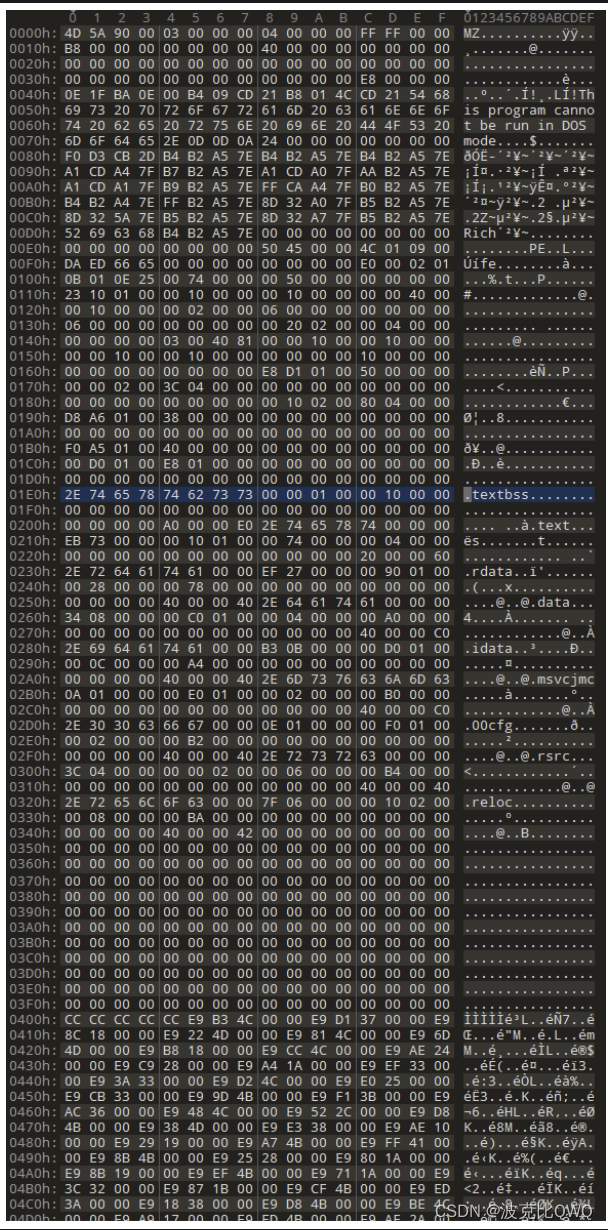

最后给出一个PE文件的16进制编辑器中的截图，找到其中每一个头的信息，和导入表等：

1. 原图如下：
2. 标识各个部分后如下：
