原理

LED 灯的阴极都是连接到STM32 的GPIO 引脚，只要我们控制GPIO 引脚的电平输出状态，
即可控制LED 灯的亮灭。若使用的实验板LED 灯的连接方式或引脚不一样，只需根据
工程修改引脚即可，程序的控制原理相同。

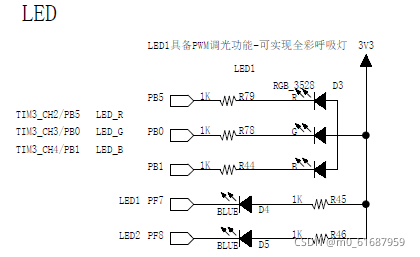

硬件设计

软件设计

led.h

#ifndef __LED_H
#define	__LED_H
#include "led.h"
#include "sys.h"

#define LED1 PBout(5)// PB5
#define LED2 PBout(0)// PB0
#define LED3 PBout(1)// PB1

#define ON  1
#define OFF 0


///* 基本混色，后面高级用法使用PWM可混出全彩颜色,且效果更好 */
//红
#define LED_RED \
{LED1=0; \
LED2=1; \
LED3=1;} \

//绿
#define LED_GREEN \
{LED1=1; \
LED2=0; \
LED3=1;}

//蓝
#define LED_BLUE \
 LED1=1; \
 LED2=1; \
 LED3=0

//黄(红+绿)
#define LED_YELLOW	\
					LED1=0;\
					LED2=0; \
					LED3=1
//紫(红+蓝)
#define LED_PURPLE	\
					LED1=0;\
					LED2=1; \
					LED3=0

//青(绿+蓝)
#define LED_CYAN \
					LED1=1;\
					LED2=0 ;\
					LED3=0

//白(红+绿+蓝)
#define LED_WHITE	\
					LED1=0;\
					LED2=0; \
					LED3=0

//黑(全部关闭)
#define LED_RGBOFF	\
					LED1=1;\
					LED2=1 ;\
					LED3=1



void LED_Init(void);

#endif /* __LED_H */

led.c

#include "led.h"
#include "stm32f10x.h"


//初始化PB5和PE5为输出口.并使能这两个口的时钟
//LED IO初始化
void LED_Init(void)
{

		GPIO_InitTypeDef GPIO_InitStructure;                   //定义一个GPIO_InitTypeDef类型的结构体

		RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE);            //开启LED相关的GPIO外设时钟


		GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5|GPIO_Pin_0|GPIO_Pin_1;	  //选择要控制的GPIO引脚
		GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;                  //设置引脚模式为通用推挽输出
		GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;                 //设置引脚速率为50MHz
		GPIO_Init(GPIOB, &GPIO_InitStructure);	                          //调用库函数，初始化GPIO


		/* 关闭所有led灯	*/
		GPIO_SetBits(GPIOB, GPIO_Pin_5);
		GPIO_SetBits(GPIOB, GPIO_Pin_0);
		GPIO_SetBits(GPIOB, GPIO_Pin_1);
}

main.c

#include "stm32f10x.h"
#include "led.h"

#define SOFT_DELAY Delay(0x0FFFFF);

void Delay(__IO u32 nCount);


int main(void)
{
	/* LED 端口初始化 */
	LED_Init();

	while (1)
	{
		LED1=0;
		LED1=0;			  // 亮
		SOFT_DELAY;
		LED1=1;		   // 灭

		LED2=1;			 // 亮
		SOFT_DELAY;
		LED2=1;		   // 灭

		LED3=0;			 // 亮
		SOFT_DELAY;
		LED3=1;		   // 灭

		/*轮流显示 红绿蓝黄紫青白 颜色*/
		LED_RED;
		SOFT_DELAY;


		LED_GREEN;
		SOFT_DELAY;

		LED_BLUE;
		SOFT_DELAY;

		LED_YELLOW;
		SOFT_DELAY;


		LED_GREEN;
		SOFT_DELAY;

		LED_BLUE;
		SOFT_DELAY;

		LED_YELLOW;
		SOFT_DELAY;

		LED_PURPLE;
		SOFT_DELAY;

		LED_CYAN;
		SOFT_DELAY;

		LED_WHITE;
		SOFT_DELAY;

		LED_RGBOFF;
		SOFT_DELAY;
	}
}

void Delay(__IO uint32_t nCount)	 //简单的延时函数
{
	for(; nCount != 0; nCount--);
}
